Kender i typen? Ikke så snart er der kommet noget nyt på markedet, før det på en eller anden måde skal klandres for en eller anden detalje. Well, i dag er det min tur. Men i stedet for bare at brokke mig, agter jeg at gøre noget ved det.
Nu er de danske daglyssignaler jo kommet, men flere har (med et glimt i øjet ganske vist) kommenteret at hastighedsviseren ikke er virksom. Den udfordring kan jeg ikke lade ligge.
Kender i typen? Ikke så snart er der kommet noget nyt på markedet, før det på en eller anden måde skal klandres for en eller anden detalje. Well, i dag er det min tur. Men i stedet for bare at brokke mig, agter jeg at gøre noget ved det.
Nu er de danske daglyssignaler jo kommet, men flere har (med et glimt i øjet ganske vist) kommenteret at hastighedsviseren ikke er virksom. Den udfordring kan jeg ikke lade ligge. Jeg må se, om ikke man kan gøre et eller andet ved den.
Første skridt er at spænde et signal op i min hjemmebyggede CNC-fræser, som jeg vist tidligere har omtalt her i forummet et sted. Så får man den dér velkendte tanke..... "Hvad hel**** er det lige jeg har gang i?". Men så trykker man på knappen, og høvler hul i den imiterede hastighedsviser.
Tilsvarende har jeg brugt fræseren til at lave mig en forplade i 0,2mm kobberplade. Hullerne er 0,5mm, og pladen måler sølle 5 x 8,4mm.
Og se, den passer søreme:
Men det er ikke gjort med det. Der skal også lys i. Så frem med pincetten og de helt små lysdioder.
Som lysholder har jeg fræset mig en lille klods, som forhåbentlig også kan holde lyset lidt adskilt.
Jeg har klistret forpladen fast på et lille stykke tape, hvorefter jeg fylder hullerne med epoxy som er blevet blandet op med lidt mikroballoner, så den bliver mat. Dette giver en ganske glimrende form for "lampeglas" som spreder lyset som kommer gennem hullerne.
Og hertil er jeg nu nået. Jeg venter på at epoxyen hærder, hvorefter det "bare" burde være at lime forpladen på klodsen med lysdioder, og så stoppe det hele ind i den udhulede hastighedsviser.
Jeg kommer med en update, når jeg er kommet videre.
Lukas A
Studerende
Indlæg: 329
Ups!
Forkert link, her er det rigtige link.
http://www.lundsten.dk/dk_signaling/sr-oversigt/sr-oversigt.html
God jul og godt togår, mvh Lukas.
Mvh Lukas
Mikael
Udviklingsingeniør
Indlæg: 594
Jeg genopliver lige en gammel tråd, for som årene går, så giver udviklingen nye muligheder.
For cirka 8 år siden fandt jeg på at bruge stearin til at lave "lampeglas" i signaler, hvor der ellers bare var direkte hul til en lille firkantet lysdiode:
Men nu med 3D resin printere kan man selv lave alt muligt i vanvittig detaljeret opløsning. Derfor fandt jeg på at lege lidt med at lave en bedre løsning, og det er så i dag lykkedes.
Og resultatet er slet ikke værst:
Hvis andre har lyst til at lave deres egne glas, så kan stl filen hentes her: signal_lens_2.3mm.zip De passer til Togcenter Gentoftes danske AM/I/U signaler, men ikke PU eller dværg. Jeg har printet disse på en Prusa SL1 printer med "Monocure 3D Clear Rapid" resin og en lagtykkelse på 0.025 mm.
Designet er lavet i Fusion 360, og i er velkomne til at ændre det lige så tosset i vil, f.eks. hvis i har brug for andre størrelser til hjemmelavede signaler: https://a360.co/3501hfT
f1freakdk
St. Heddinge
Indlæg: 1.070
Jeg genopliver lige en gammel tråd, for som årene går, så giver udviklingen nye muligheder.
For cirka 8 år siden fandt jeg på at bruge stearin til at lave "lampeglas" i signaler, hvor der ellers bare var direkte hul til en lille firkantet lysdiode:
Men nu med 3D resin printere kan man selv lave alt muligt i vanvittig detaljeret opløsning. Derfor fandt jeg på at lege lidt med at lave en bedre løsning, og det er så i dag lykkedes.
Og resultatet er slet ikke værst:
Hvis andre har lyst til at lave deres egne glas, så kan stl filen hentes her: signal_lens_2.3mm.zip De passer til Togcenter Gentoftes danske AM/I/U signaler, men ikke PU eller dværg. Jeg har printet disse på en Prusa SL1 printer med "Monocure 3D Clear Rapid" resin og en lagtykkelse på 0.025 mm.
Designet er lavet i Fusion 360, og i er velkomne til at ændre det lige så tosset i vil, f.eks. hvis i har brug for andre størrelser til hjemmelavede signaler: https://a360.co/3501hfT
FEDT...!
Det ser virkelig godt ud... må se om jeg kan klemme nogle ind i mine N signaler..
Låner lige filen, nu du har givet lov
Mvh Steen
Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK
Mine Spor N eskapader
Min H0 bane under opbygning - følg den via min Blog
Mikael
Udviklingsingeniør
Indlæg: 594
må se om jeg kan klemme nogle ind i mine N signaler..
Sig endelig til hvis det virker. Jeg har ikke selv haft specielt meget lyst til at prøve at lave dem til mine (H0) PU og dværge. Jeg er bange for at det bliver for småt, eller at jeg har for store pølsefingre.
f1freakdk
St. Heddinge
Indlæg: 1.070
må se om jeg kan klemme nogle ind i mine N signaler..
Sig endelig til hvis det virker. Jeg har ikke selv haft specielt meget lyst til at prøve at lave dem til mine (H0) PU og dværge. Jeg er bange for at det bliver for småt, eller at jeg har for store pølsefingre.
"Til" ...
Det virker super godt - det er hamrende godt tænkt, for det gør en kæmpe forskel!!

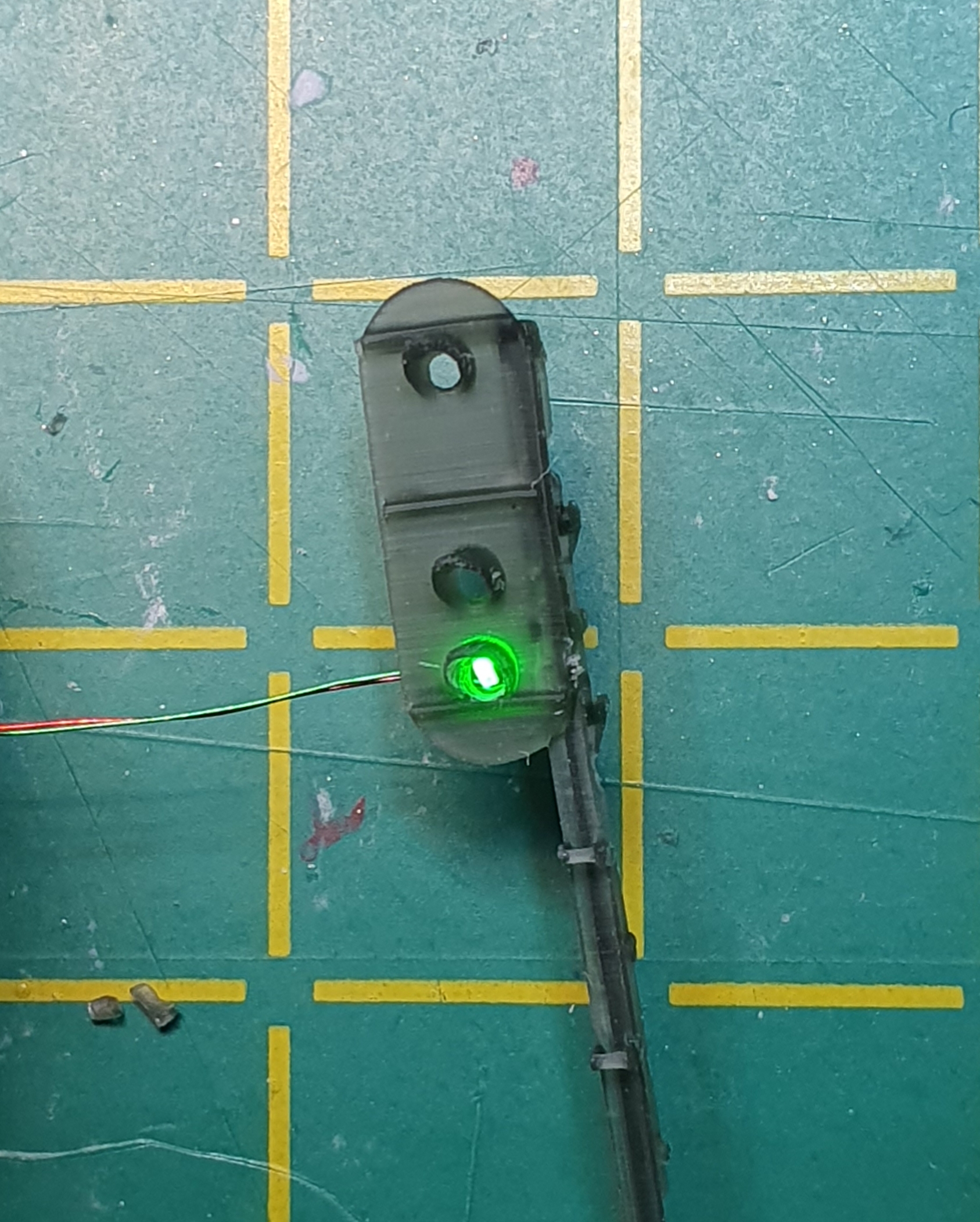

Bare lige hurtigt med led bag et printet og umalet signal.

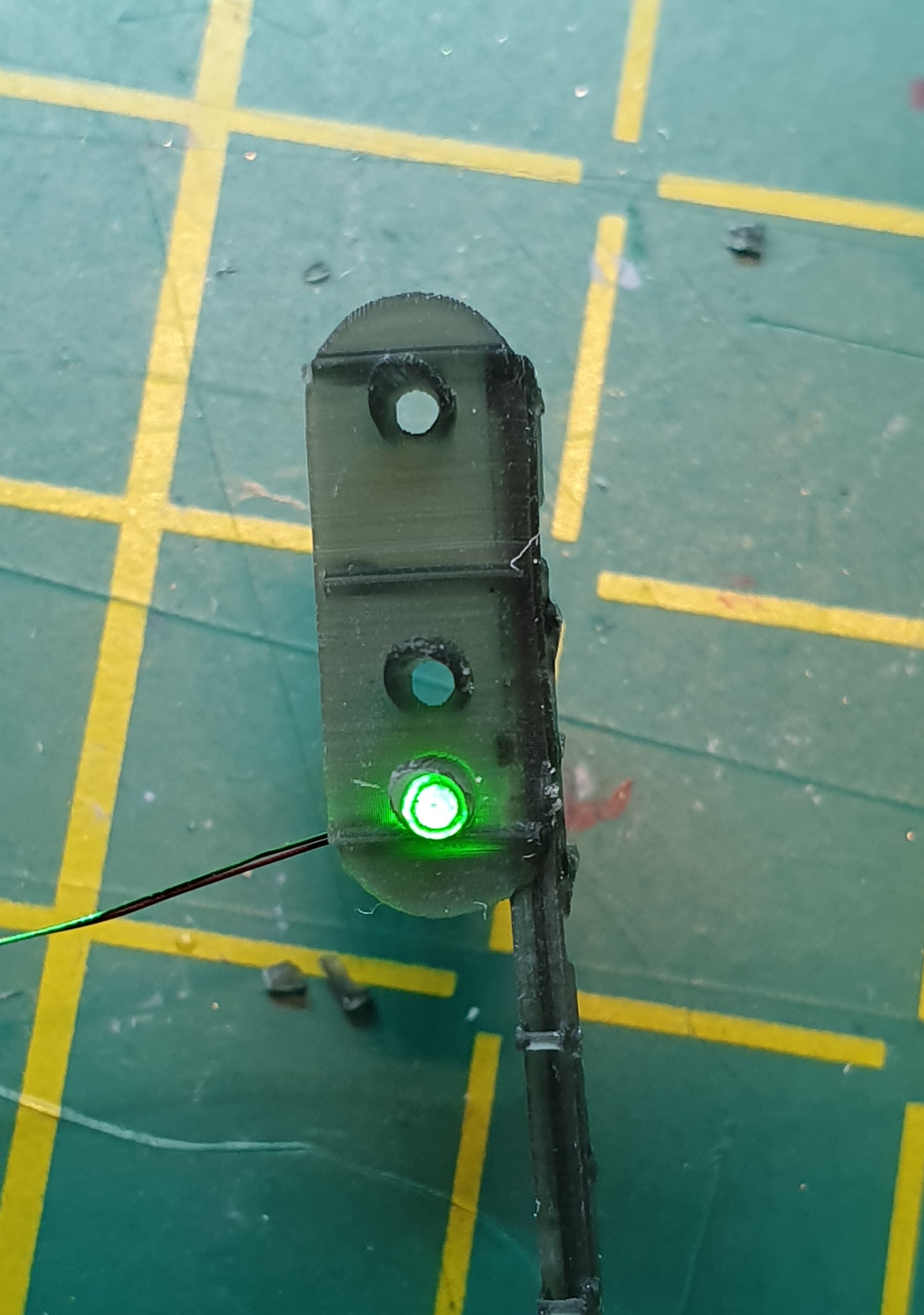

Her med linse foran... markant bedre. Meeeen godt nok småt at montere
Mvh Steen
Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK
Mine Spor N eskapader
Min H0 bane under opbygning - følg den via min Blog
Mikael
Udviklingsingeniør
Indlæg: 594
Her med linse foran... markant bedre. Meeeen godt nok småt at montere
Yes, det ser bare så meget bedre ud med linse. Og lækkert signal med asymmetrisk mast.
Jeg må nok anskaffe mig en finere pincet, og så prøve at lave noget til mine dværge.
f1freakdk
St. Heddinge
Indlæg: 1.070

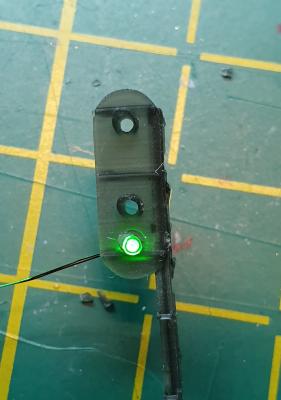

Her med linse foran... markant bedre. Meeeen godt nok småt at montere
Yes, det ser bare så meget bedre ud med linse. Og lækkert signal med asymmetrisk mast.
Jeg må nok anskaffe mig en finere pincet, og så prøve at lave noget til mine dværge.
Signalet hverken kan eller vil jeg tage æren for. Det er Gert herinde fra der lige så venligt, som dig selv, lagde stl filen til fri afbenyttelse.
