Hjælp til sporplan M til C stk. liste!

Hejsa er der en her i gruppen der kan tegne mit layout
Det skal være i C-skinner mit nuværende er i M og vil gerne vide hvilke C-skinner jeg skal købe ??



http://www.freevi.dk/tog/bane1.jpg

http://www.freevi.dk/tog/bane2.jpg

http://www.freevi.dk/tog/Bord.jpg

 Med venlig hilsen Martin

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 848

PB  Blog

mjvision skrev:

Hejsa er der en her i gruppen der kan tegne mit layout
Det skal være i C-skinner mit nuværende er i M og vil gerne vide hvilke C-skinner jeg skal købe ??



http://www.freevi.dk/tog/bane1.jpg

http://www.freevi.dk/tog/bane2.jpg

http://www.freevi.dk/tog/Bord.jpg

 Med venlig hilsen Martin

Prøv her: https://www.scarm.info/index.php

Tegn den selv, det er selvfølgeilig ikke så nemt som at læne sig tilbage og lade andre gør det - men det er meget tæt på Wink

Programmet er gratis, du kan dog ikke lave planer med over 50 enheder. Men du kan på den måde finde ud af hvad du skal bruge.

Ellers er det også muligt at kigge her: http://www.drahtkupplung.de/gtbhb2427.html (nederst på siden) der er en oversikgt over hvert enkel type M skinne og deres numre. Så kan man igen slå dem op og se radius og længde. Derefter er det bare at vælge ud fra det her sortiment: https://www.maerklin.de/en/products/gauge-h0/tracks/?tx_torrpdb_pi1[perpage]=40&tx_torrpdb_pi1[pagesort]=artnrasc&tx_torrpdb_pi1[filter]=1&tx_torrpdb_pi1[page]=3

God fornøjelse Wink

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


esben2009

Greve

Indlæg: 264

PB  Blog

Da du har god plads til rådighed og mulighed for en L-formet bane, vil der online være en del sporplaner som du kan se nærmere på. Et godt sted at starte er her:

https://www.maerklin.de/de/journal/maerklin-magazin/downloads/gleisplaene-und-maerklin-freunde/

Her er sporplanerne ledsaget af gode illustrationer og lister over hvad du behøver af skinner.

__________________

De bedste toghilsner

Esben + John Larsen

Vi kører Märklin digital CS3+, epoke 4-5-6 materiel og tider vi selv har oplevet, favorittoget er DB ICE2 + SBB krokodillen Ce 6/8

Like 0 kan lide
Top


bqg

Indlæg: 1.101

PB

mjvision skrev:

Hejsa er der en her i gruppen der kan tegne mit layout
Det skal være i C-skinner mit nuværende er i M og vil gerne vide hvilke C-skinner jeg skal købe ??

http://www.freevi.dk/tog/bane1.jpg

http://www.freevi.dk/tog/bane2.jpg

http://www.freevi.dk/tog/Bord.jpg

 Med venlig hilsen Martin

Billederne er fine, men hvis du vil gøre dig håb om at nogen bruger tid på at ændre dit layout fra M til C skal du nok som minimum lave en tegning hvor M-skinnernes numre fremgår, ikke en liste men vist på en simpel håndtegnet sporplan.



__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 1 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.518

PB





bqg skrev:

mjvision skrev:

Hejsa er der en her i gruppen der kan tegne mit layout
Det skal være i C-skinner mit nuværende er i M og vil gerne vide hvilke C-skinner jeg skal købe ??

http://www.freevi.dk/tog/bane1.jpg

http://www.freevi.dk/tog/bane2.jpg

http://www.freevi.dk/tog/Bord.jpg

 Med venlig hilsen Martin

Billederne er fine, men hvis du vil gøre dig håb om at nogen bruger tid på at ændre dit layout fra M til C skal du nok som minimum lave en tegning hvor M-skinnernes numre fremgår, ikke en liste men vist på en simpel håndtegnet sporplan.



Når det nu er fra M til C er det nemt.

Skinnerne har mere eller mindre samme mål/størrelse. Dog har M-skinnerne flere korte at vælge imellem.

Med den rigtige pris er det da muligt, at bruge nogle timer på en plan og stk. liste.

mvh Ivan

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


jan mx

Indlæg: 91

PB

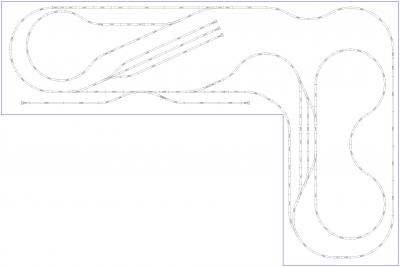

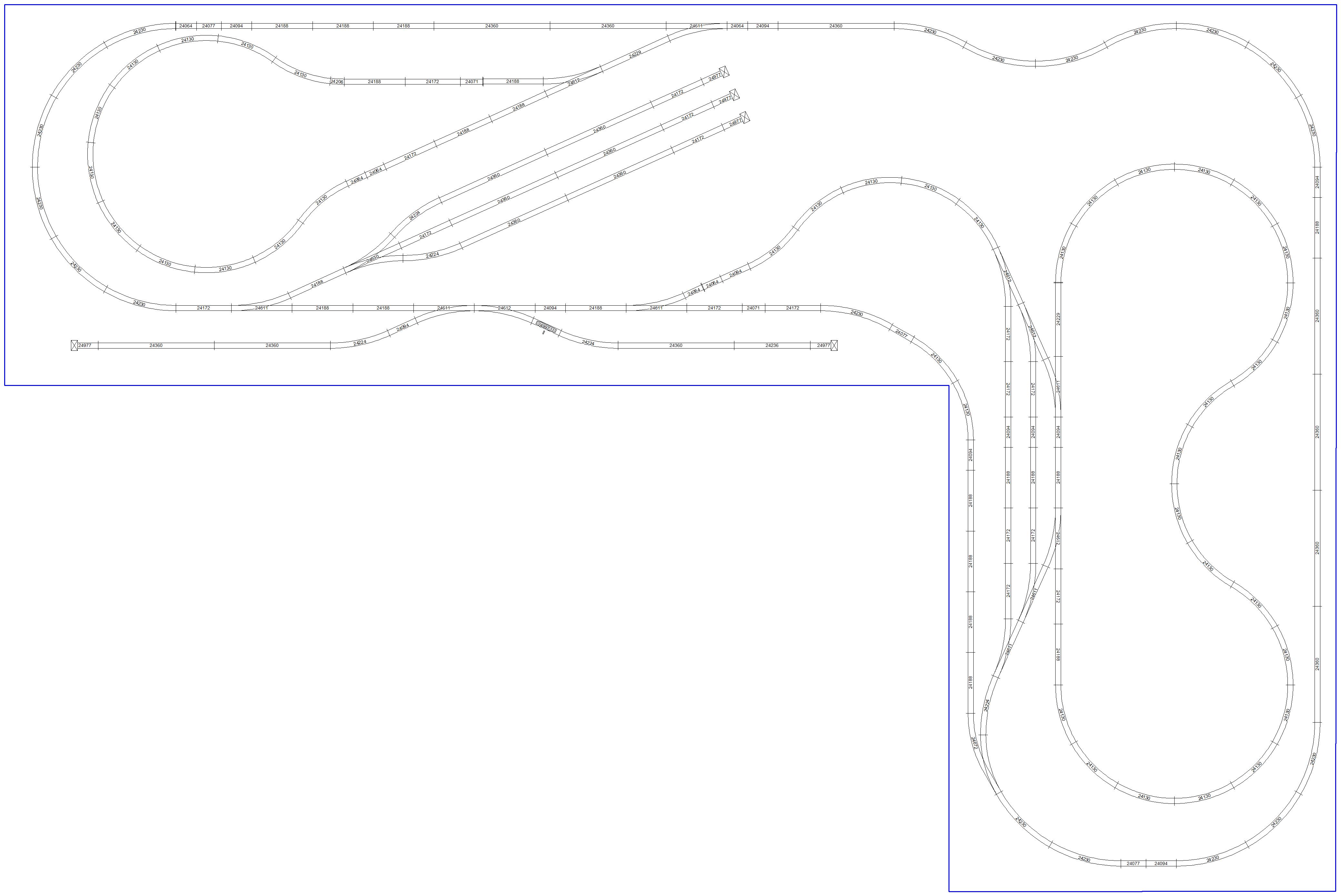

Hej Martin

Håber dette kan bruges. spor listen skal omdøbes til  spor liste.html

Mvh

Jan



Billede

BilagStørrelse
spor liste.txt 4.3 kB
Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.518

PB

Hvis du var inde på "sporplan for modelbane" kl. 00:42, kunne du se en plan tegnet ud fra dine 2 billeder. Der er så på samme side kommet et forslag her for nylig. Et tilsvarende har du så også fået her på "sporskiftet". I begge tilfælde desværre ikke noget nyt. Har dog en idé om at der er brugt R3 i det forslag som Thomas H Svendsen har lavet.

mvh Ivan Holck

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.518

PB

Hej Jan,

jeg kan se at du har placeret en afkoblingsskinne midt i et S-sving/kurve. Afkobling vil virke, men når du igen vil sammenkoble vil dette formentlig ikke være muligt før du kommer til den lige strækning. Dermed kan du ved uheld, når du skubber vognene, afspore nogle af dem. Der vil endda gå nogle centimeter på den lige strækning før det er muligt, da den ene vogn stadig er i kurven/svinget, og koblinger derfor ikke er ud for hinanden. Derfor bør du ved korte vogne have min. 9 cm. mellem kurve og afkoblingsskinne, og det dobbelte ved lange vogne. Wink

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


jan mx

Indlæg: 91

PB

Hej Ivan

Jeg har ikke tænkt så langt men blot placeret den hvor den var i det oprindelige layout.

mvh

Jan

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.518

PB

Hvad mener du med at den var i det oprindelige layout. Der er der da ikke umiddelbart nogen.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


jan mx

Indlæg: 91

PB

Hej Ivan

Jo den er der, men placeret efter den buede skinne (se i den røde cirkel på vedhæftet billede).



mvh

Jan



BilagStørrelse
bane2-1.jpg 37.39 kB
Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.518

PB

Det er jo så ikke der du har placeret den på din tegning.  Wink
