Hej,

Vil være taknemlig hvis jeg kunne få lidt feedback på min tegning, så jeg ikke har lavet nogle mega fejle her før spor arbejdet begynder, så som oplagt afsporings spor osv...

Tanken er starte ved Narvik havn og ende oppe i bjergene mellem Norge og Sverige.

Skyggebanegårder er i højde 0 cm og banen ender i 65cm, max stigning er 3% og ingen stigning ved skiftespor.

Tog bliver gods, malmtog og passager med længden op til 190 cm enkelt spor.

96 Normal 0 21 false false false DA X-NONE X-NONE /* Style Definitions */ table.MsoNormalTable {mso-style-name:"Tabel - Normal"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:12.0pt; font-family:"Calibri",sans-serif; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin; mso-fareast-language:EN-US;}

Det skal kører automatisk via traincontroller med mulighed for at rangere manuelt og rigtig meget nyde togene og lanskabet;-)

Pft

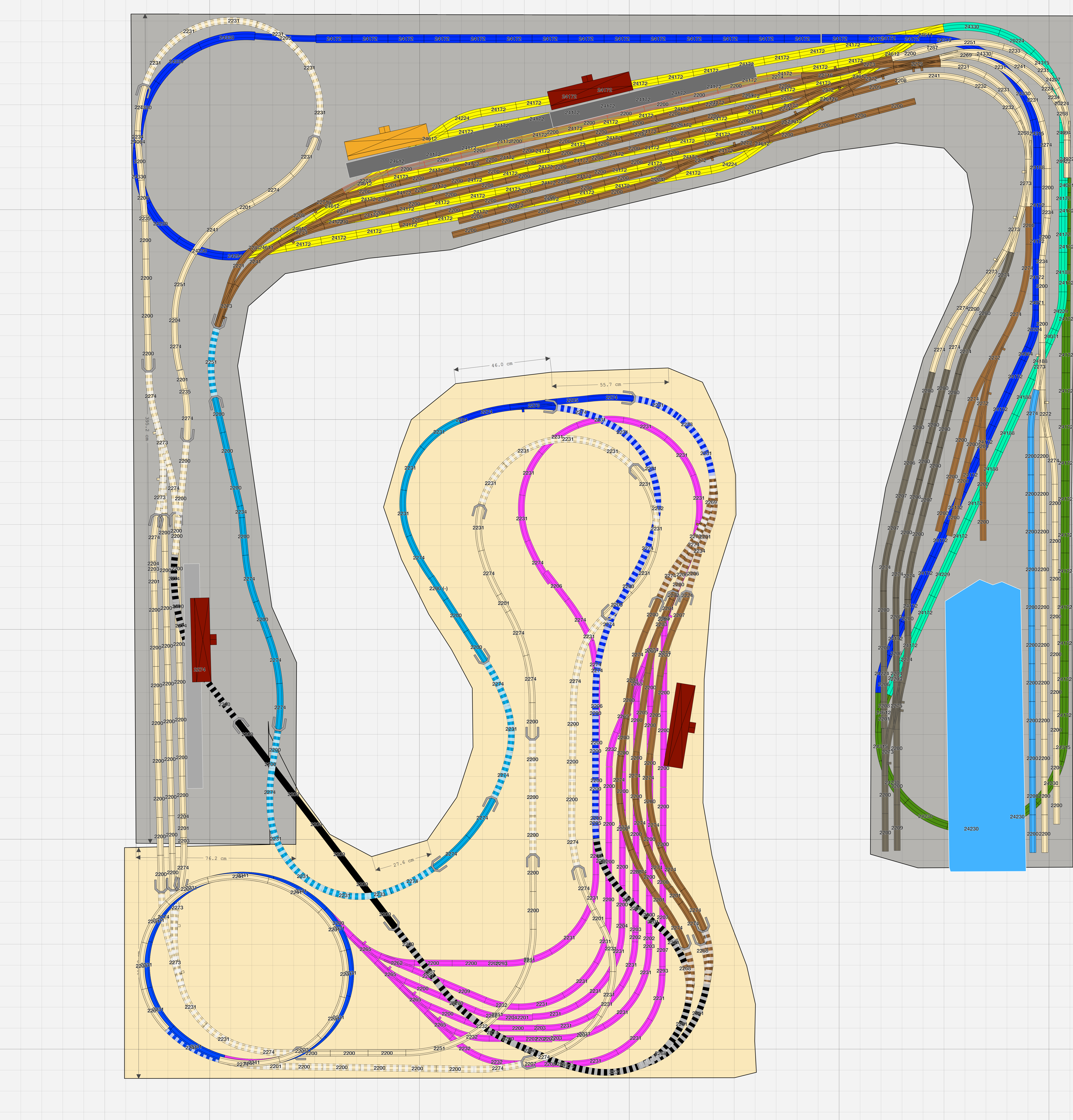

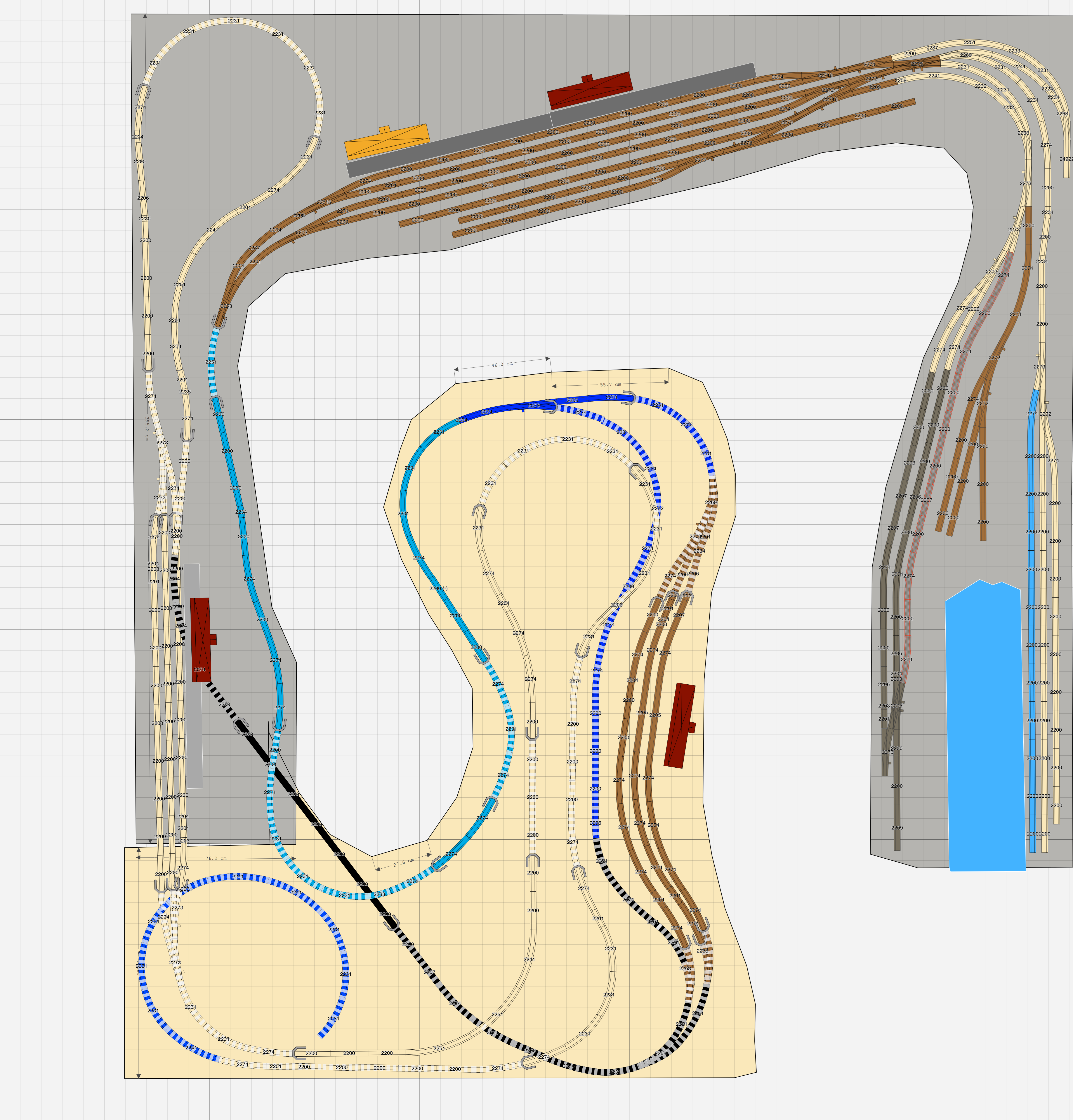

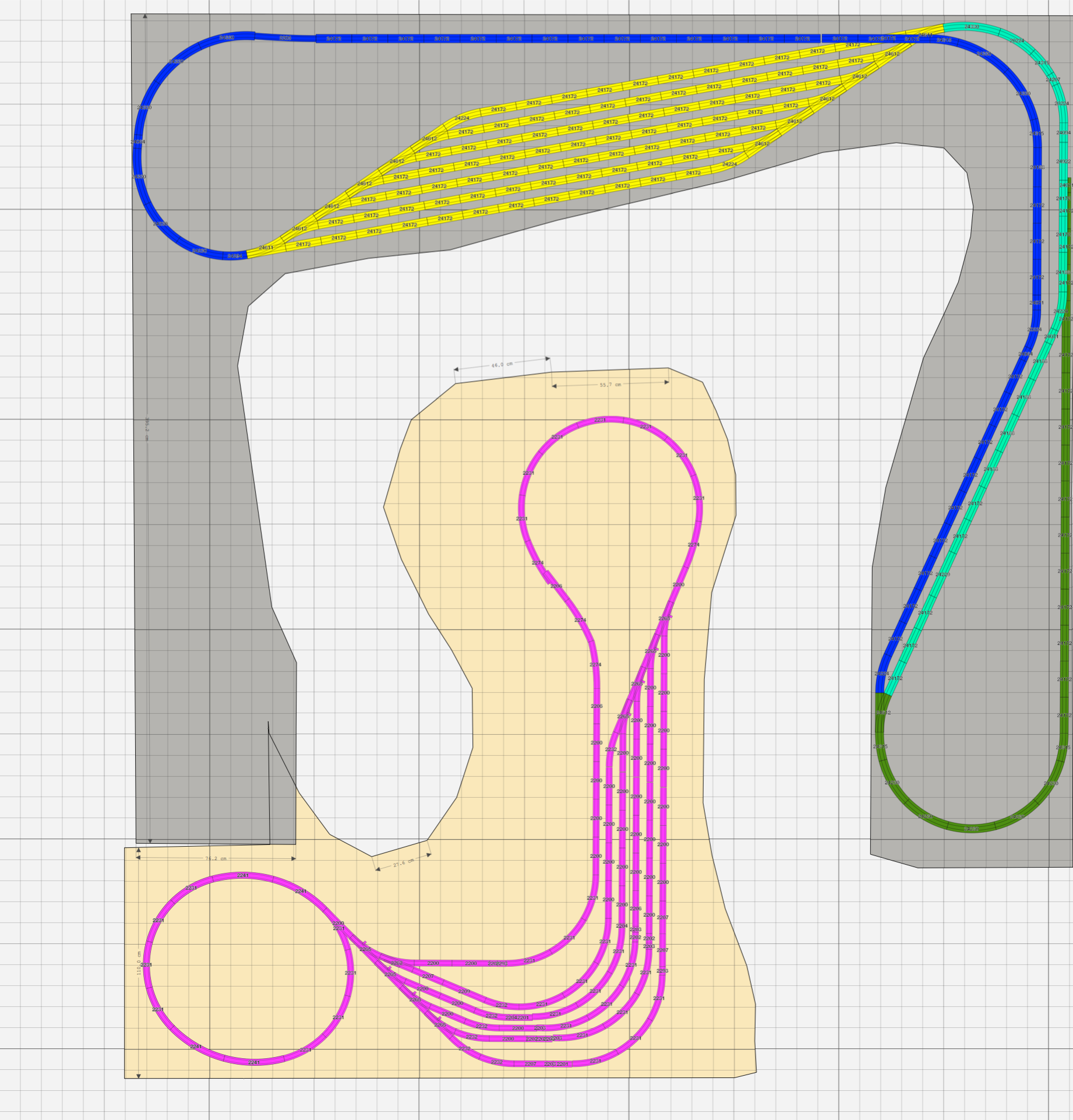

BanenSkyggeAlt

__________________

Ofoten og LKAB my thing

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.520

PB

Hej ??????????,

det ser umiddelbart fint ud. Tror du her vil få meget syn, kørsel og ranger glæde. Wink



__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 865

PB  Blog

essben72 skrev:

Hej,

Vil være taknemlig hvis jeg kunne få lidt feedback på min tegning, så jeg ikke har lavet nogle mega fejle her før spor arbejdet begynder, så som oplagt afsporings spor osv...

Tanken er starte ved Narvik havn og ende oppe i bjergene mellem Norge og Sverige.

Skyggebanegårder er i højde 0 cm og banen ender i 65cm, max stigning er 3% og ingen stigning ved skiftespor.

Tog bliver gods, malmtog og passager med længden op til 190 cm enkelt spor.

96 Normal 0 21 false false false DA X-NONE X-NONE /* Style Definitions */ table.MsoNormalTable {mso-style-name:"Tabel - Normal"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:12.0pt; font-family:"Calibri",sans-serif; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin; mso-fareast-language:EN-US;}

Det skal kører automatisk via traincontroller med mulighed for at rangere manuelt og rigtig meget nyde togene og lanskabet;-)



Pft

Hold da op et anlæg... hvilken størrelse er det? det er lidt svært at se artikel numre på dine tegninger.

Har ikke så meget at tilføje eller kommentere, andet end at det virkelig ser imponerende ud...!

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 1 kan lide
Top


Marklin4me

Indlæg: 494

PB

Stort rum Smile

Det ser godt ud.

Ligner en 6,5 x 5 meter ud fra de mål jeg kunne skimte på en af tegningerne. Hvilke skinnestyrede vil du anvende ?

__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin CS3+, CS2, M og C skinner

 www.marklinfan.dk ; www.marklin4me.dk

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.472

PB  Blog  Hjemmeside

Jeg kan ikke rigtigt gennemskue det blå spor hen over den gule skyggebanegård.

Men bortset fra det, så ser det hele fint ud.

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


essben72

Chefen

Indlæg: 9

PB

Hej,

Tak for jeres tilbagemeldinger.



Skinnernerne er Märklin C og K og rummet er på 5x5,5 så tæt på:-)

Det vigtige for mig har været at ikke komme under R2(2231) og sørge for at bruge mindre Radier på vej ind i en kurve.



Min Helix er lavet på R3+R2+R2+R2+R2+R3+R3+R2+R2+R2+R3



Håber det svare lidt.



Mvh



Esben



__________________

Ofoten og LKAB my thing

Like 0 kan lide
Top


DanskBjergbane

Minimalt

Kastrup

Indlæg: 361

PB  Blog

essben72 skrev:

Hej,

Tanken er starte ved Narvik havn og ende oppe i bjergene mellem Norge og Sverige.

Tog bliver gods, malmtog og passager med længden op til 190 cm enkelt spor.

96 Normal 0 21 false false false DA X-NONE X-NONE /* Style Definitions */ table.MsoNormalTable {mso-style-name:"Tabel - Normal"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:12.0pt; font-family:"Calibri",sans-serif; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin; mso-fareast-language:EN-US;}

Det skal kører automatisk via traincontroller med mulighed for at rangere manuelt og rigtig meget nyde togene og lanskabet;-)

Der liggere flere film på Youtube om malm transport mellem Kiruna og Narvik havn der kunne give lidt inspiration.

Bane teknisk ser det fint ud Smile

Baseret på egen bane vil jeg komme med et par indspark. Hvis du vil vil opnå lidt mere højde/dybde vil jeg lave station et niveau over havn og så et par niveauer mere op til mineområde og by. Måske det er sådan så smid gerne en 3D tegning op.

Da du sikkert vil bygge på ramme vil jeg foreslå dig at starte i minimum 80 cm højde med sænkebane og så bygge opefter. Så kan du komme ind og hente tog og lægge ledninger rimeligt ubesværet.

__________________

Hilsen Jan

Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk Epoke I, II & III rullende.

ESU Ecos 2, SwitchPilot II, Viessman, LDT. TrainController Gold V9.0 med SmartHand+

Like 0 kan lide
Top


essben72

Chefen

Indlæg: 9

PB

Hej Jan,



Tak for dit feedback, har desværre ikke et helt godt 3D billed men prøver.

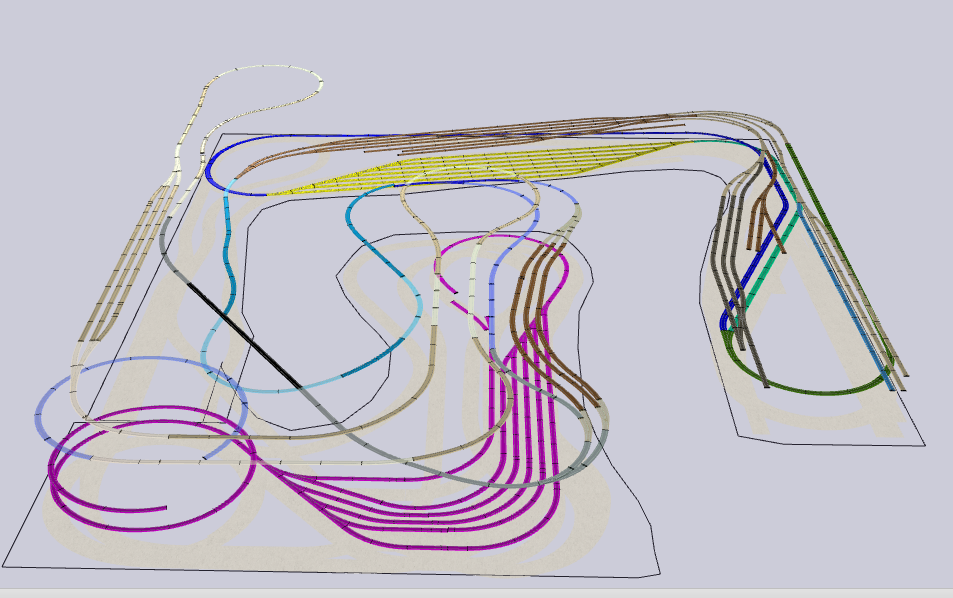

3D



Men helt rigtig, jeg bygger i 80cm, dog er den "gule" skyggebanegård i 60cm, havnen vil være i 75cm og så stiger det bare op der fra til Bjørnfjell.

Og ja, ud fra mine erfaringer på min tidligere bane er det vigtig at enkelt at kunne komme ind og hente tog og have god frihøjde til at arbejde på, det var en hårdt tjent lærepenge jeg betaler nu.

Billede





__________________

Ofoten og LKAB my thing

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 430

PB  Blog

Jeg synes at din sporplan ser fin ud, der er dog en ting der lige stikker mig i øjnene.

Du har mange sporskift gemt i tunnelåbninger, dem ville jeg lade være udenfor og rykke åbningen det stykke tilbage. Så er de nemmere at vedligeholde hvis der bliver noget og du har i forvejen mange skjulte strækninger.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1912. DSB epoke 3.

Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985.

Råstoftransporter via jernbanen. Yngste deltager i Peters garage.

Like 0 kan lide
Top


essben72

Chefen

Indlæg: 9

PB

Hej Morten,



Tak for din feedback, du ramme virklig noget der:-)

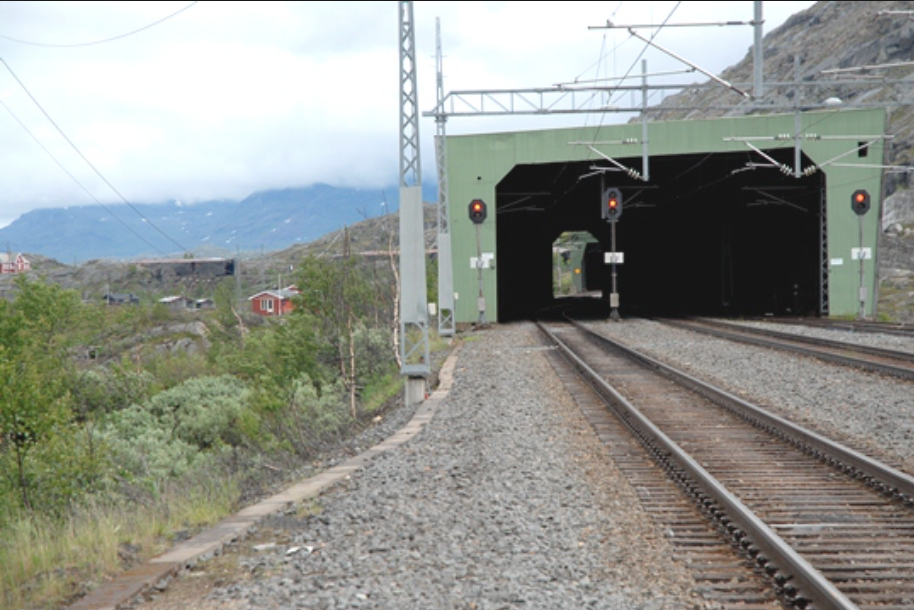

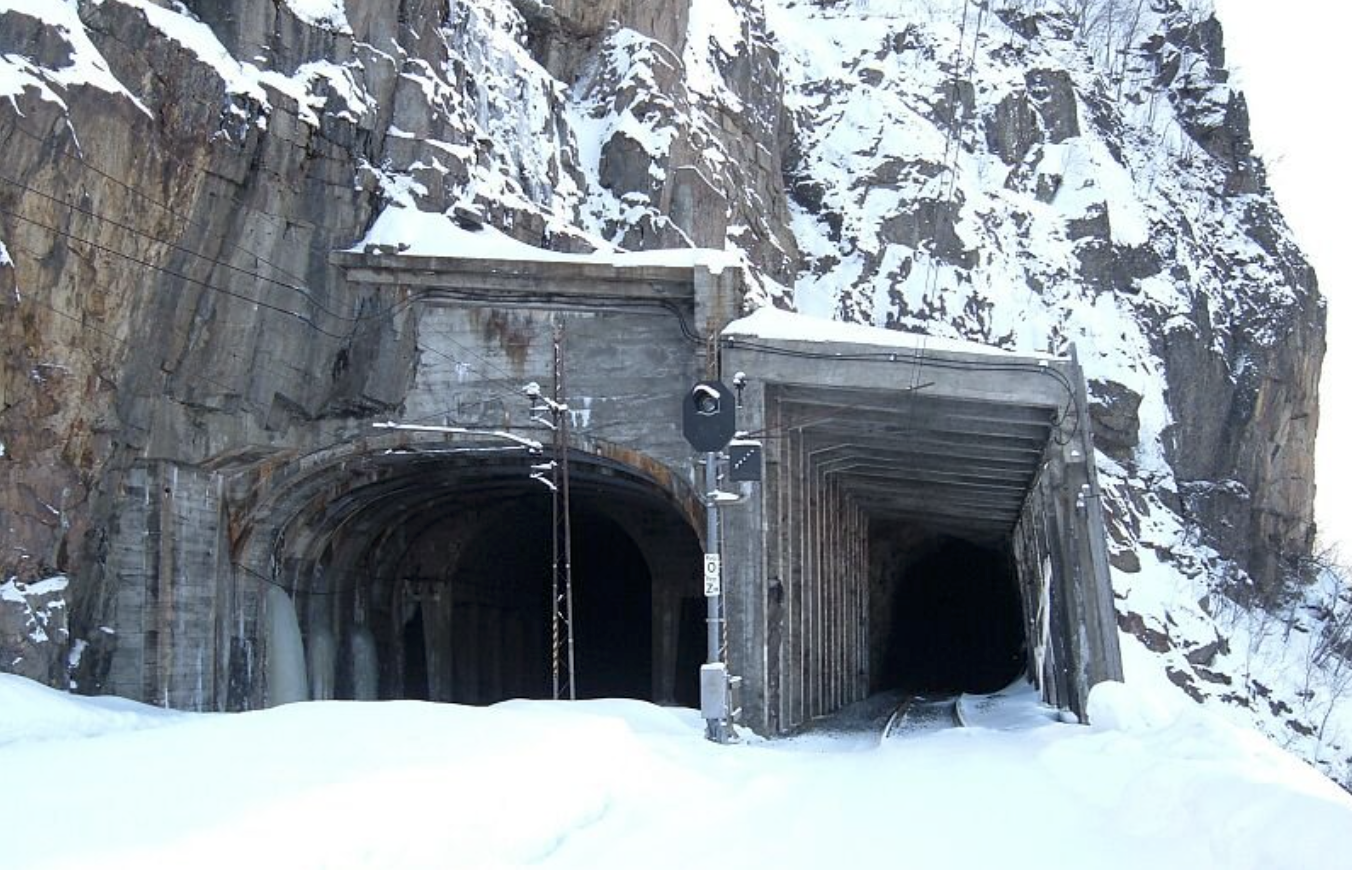

Jeg har prøvet at begrænse mig på skjulte sporskifte, men har valgt at følge meget hvordan de ser ud oprindelig på banen:

BilledeBillede

Men påtænker at lave dem sådan at de enkelt kan fjerne, så jeg har adgang, håber det lykkes:-)
