Åhh nej !!

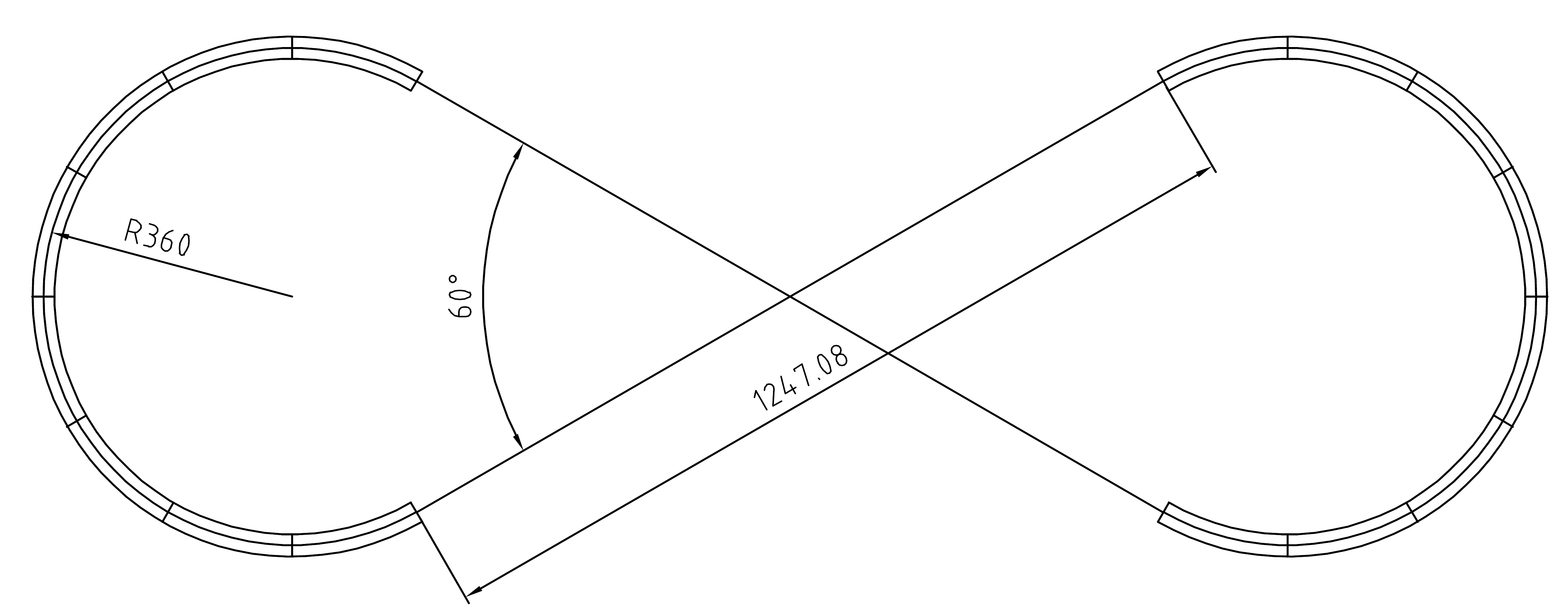

Jeg har tegnet de to kurver med 8 stk R360 mm 30 grader i hver. Dernæst er indtegnet midten af de rette spor, og kurverne er flyttet ud i den rigtige afstand.

Er det sådan du havde tænkt dig?

Ja lige præcis Og så hvor det ene spor kører over det andet Men kan ikke få det til at hænge sammen i C skinner

Fjotte skrev:

Ja lige præcis Og så hvor det ene spor kører over det andet Men kan ikke få det til at hænge sammen i C skinner

Ok. Hvis du ser på tegningen, er længden af de to lige spor 1247,08 mm. Det er den teoretisk rigtige længde, men Märklins C-spor kan godt give sig lidt i samlingerne, så lige ved og næsten er sikkert godt nok.

Hvis vi ser på dit spor, har du valgt sporstykket 24188 som er 188,3 mm langt, og 1247/188,3 = 6,62 stk - altså langt fra et helt antal sporstykker. Den næste længere er 24229 som er 229,3 mm langt, regner vi bliver 1247/229,3 = 5,44 stk - altså heller ikke et helt antal.

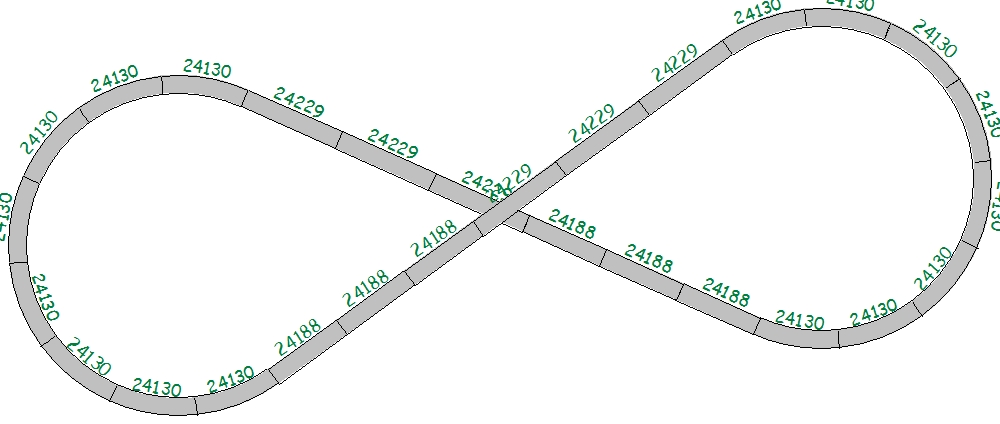

Så kan vi prøve med halvt af hver, altså 3 stk 24188 og 3 stk 24229, det bliver 3*188,3+3*229,3 = 1252,8 mm - det nærmer sig de 1247 mm. Det kan godt være at det er godt nok. Jeg har ikke selv nok erfaring med C-spor, men hvis du har disse sporstykker, kan du jo prøve.

Har desværre inge 24229, men kan se ideen med det Tusind tak Jeg vil prøve at lege lidt med det

M.v.H

Michael

Kanon Tusind tak Hvilket program bruger du til det ?

M.v.H

Michael

En T299 maskine på en lille ottetalsbane!  Det vil da være synd for maskinen.

Tjae. Det mindste lokomotiv jeg har som ikke er til rangering.

Det lykkedes mig at lave banen, men det bliver lidt for enformet så prøvede et par andre udkast, men synes heller ikke rigtig de var særlig spændende.

Findes der noget endten herinde eller kan nogen linke til nogle gode sporplanlægninger ? Kan næsten ikke vente med at komme igang med mit første anlæg

M.v.H

Michael

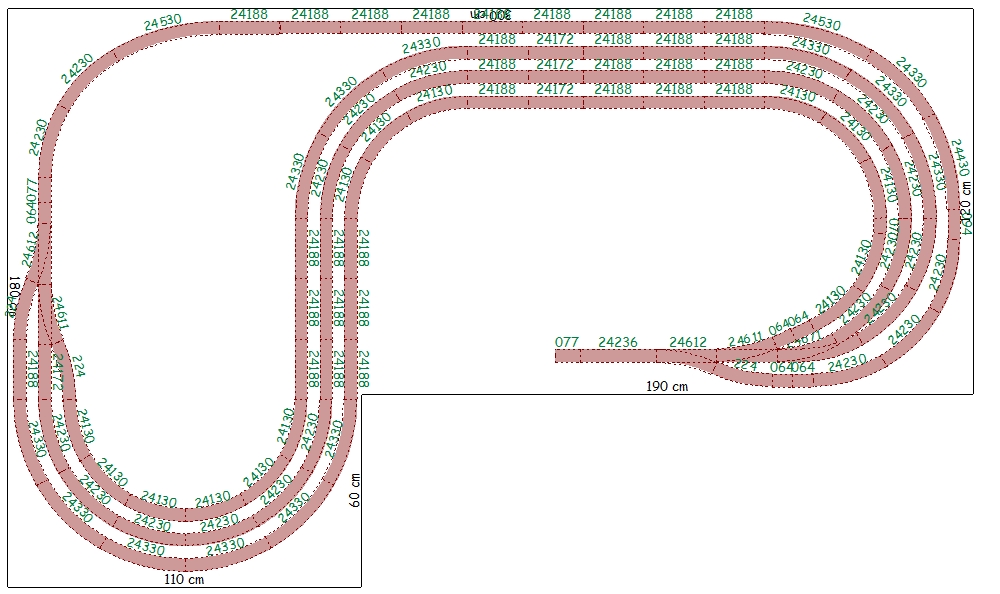

Dette er hvad jeg sidder med lige nu Men synes på en eller anden måde ikke jeg udnytter pladsen rigtigt

Nogen forslag til hvad jeg ellers kunne gøre ?

M.v.H

Michael

PT: I bunden er der brugt 24130 (30 grader) men ville godt have plads til 24230 da heljans IC3 ikke er særlig glad for 24130.

 Er det muligt på den plads ?

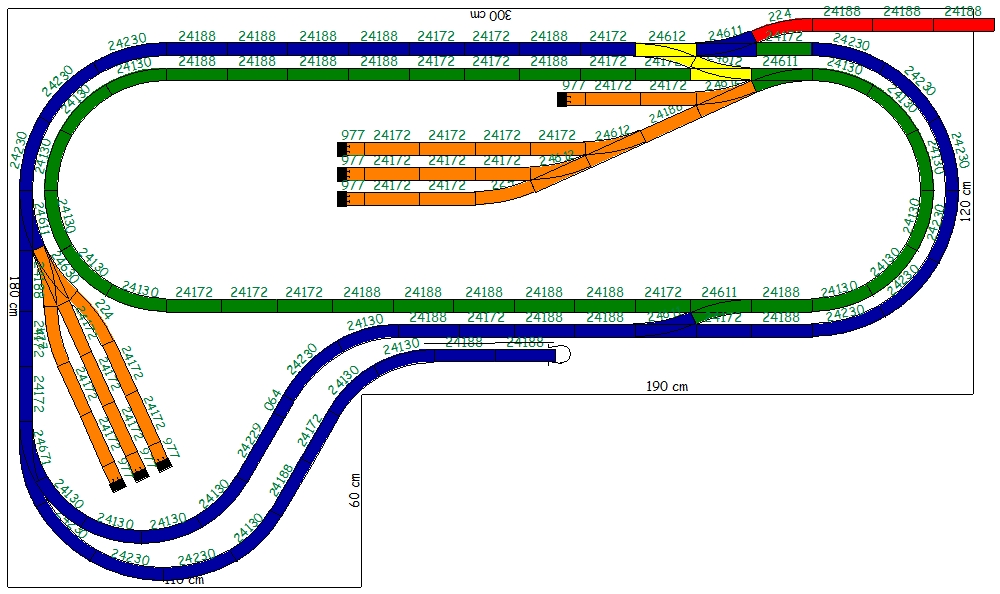

Kom op med dette forslag i stedet som jeg tror det bliver

Hej Fjotte,

er du helt sikker på at det er den maksimale plads du har til rådighed? Eller vil give dit anlæg? Kan du give os en tegning af rummet med alle forhindringer indtegnet (døre, vinduer, møbler der skal være der)? Det vil hjælpe meget, da det første skridt ved planlægningen af en modeljernbane er at finde ud af hvor meget plads man har til rådighed. Derefter ville jeg tænke lidt over banens tema (eksempelsvis lokalbane, storby i nærheden, industri osv.) og så naturligvis epoke (altså ca. hvornår finder det hele sted).

Venlig hilsen

Lars

Jeg mener bestemt at den sidste bane ser ganske fin ud. men men men jeg kunne nu altså rigtig godt lide din ide med at have en udstillings spor som kørte op på dit skrivebord.

tanker om at sende t 299 op efter brug så den holder og man så har lidt godt at kikke på nå man arbejder finder jeg ganske hyggeligt.

selv om det nok bare sætte gang i dagdrømmende og så er det jo ikke sikkert den holder sillle længe:-).

du kunne måske også lave en vendesløfle nede ved dit l så du kan vende en tog stamme eller bare et lokomotiv.

Brian sem sende en toghilsen tilbage.

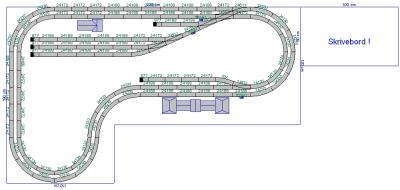

@Lars: Det er den maksimale plads jeg har. Har målt, vendt og drejet hele lejligheden for at se hvad der gav mest plads Ang døre er der ingen i nærheden af anlægget men der er 1 vindue. Kan da lige se om jeg ikke kan få lavet en plan over rummet her i weekenden (OBS: har selvfølgelig lavet en men den er på papir og har ikke scanner.)

Epoken er IV/V, temaet: tjae, nu er det mit første anlæg og er ikke så meget inde i det, men tænkte det skulle være en mindre landsby med måske en enkelt industri udenfor byen og så ellers lidt bevoksning Men er meget åben for forslag hvis folk har nogle gode råd og idéer, ligesom jeg sætter meget pris på dine spørgsmål

@Brian: Tak for det Ang. udstillingssporet, så var det i første omgang bare udtænkt som et spor hvor jeg kunne sætte togene på og have strømskinnen da computeren står der og jeg har en lille drøm om at jeg på et tidspunkt skal have PC-styring. Men idéen om udstillingsspor var da bestemt en god idé. Dog foretrækker jeg mere at kigge på min ME 1522 Eller MFA 5003 Men jeg vil heller ikke udelukke at der kommer et udstillingsspor. Kan være jeg laver en bro eller tunnel og derved fører et udstillingsspor over til skriverbordet

Ang. Vendesløjfen, mener du så at jeg kan lave en på skrivebordet eller ?

Mange Hilsner,

Michael

Hej Michael,

Er det tilladt at gå i dybden/højden? Anlægget er stort nok til at man kan lave en skyggebanegård under anlægget.

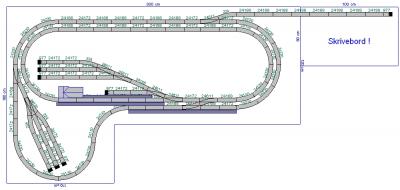

Sporet over/på skrivebordet er en god idé. Det kan nemlig også bruges som udtræksspor i forbindelse med banens synlige station :-)

Venlig hilsen

Lars

Hey Lars.

Det er en kanon idé Jeg er bare en knold til det med stigninger/fald Det er ellers en kanon idé så alle tog kan holde på sporet på en gang

Men den eneste stigning der er lykkedes mig før er den op og nedkørsel busch har lavet

Hvordan laver man en stigning selv ?

M.v.H

Michael

hey michael. nej ikke skriveboret der skal du jo have dit udskillingsspor.. nej du har bygget din bane i et Lform.

og det er der hvor du kommer sydfra og køre på og sporet drejer mod højer lige der kunne du lade det inderst spor forsætte rundt og dermed få en vendesløjfle. sådan en er meget pratisk at have. du skal bare tænke på at få en dims på hvis du køre 2 skinne system. men køre du 3skinne ( marklin ) er der ingen problemer.

glæder mig til at se et foto af dit skrivebord he he hvilket igen har gjort at jeg bare må lave samme ide

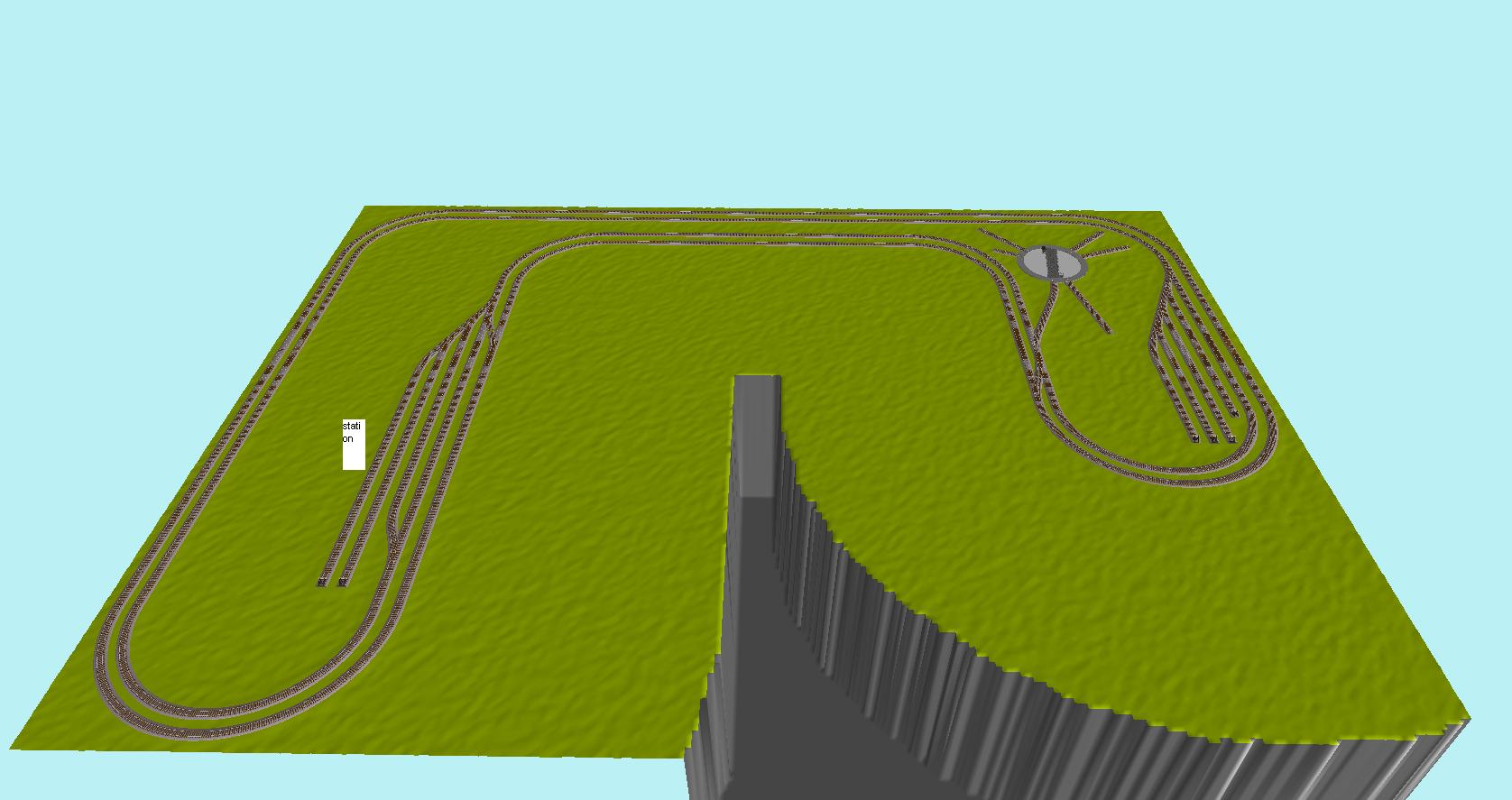

som du kan se på foto måtte jeg jo lige lege lidt

Hej Diablo

Det billede du der har uploadet, er så stort at det fylder min skærm tre gange. Med andre ord, jeg skal scrolle fra side til side og op og ned for at se det. Kan du ikke sætte det ind som en Thumbnail, så kan vi som skal se billedet klikke på det, og få det vist i rette størrelse passende til vores skærm?

Du kan vælge at billedet skal vises som Thumbnail når du er ved den menu hvor du skal indsætte billedet i din tekst.

Hehe Glæder mig at jeg har skabt en god idé for dig Jeg bygger så anlæg og skrivebord i t og samme bord så mine skinner kan køre lige over Jeg kører Märklin C-skinner (3-skinne system) ligesom dig Så det var ikke nogen dum ide med vendesløjfen. Men jeg kom så til at tænke på lars's idé md nedkørslen og tænkte at den måske kunne komme der

M.v.H

Michael

en mindre fejl fra min side ( ville bare have i kunne se det foto blev taget da jeg skrev men fejlen er rettet .

og bare for at virkelig laver jeg lige et t traf foran skærmen ( fik lige min t298 ind af døren så jeg kan se hvad jeg skal gøre bedre på den jeg har ommalet dog skal jeg gøre opmærksom på jeg prøver at lave t297 den som dsb kun kørte med i et par måndre før den gik i stykker og de brugte den til dele eller var det t 296 hummmm ) litra nr skulle komme med posten snart

Jae, det er nu et dejligt lokomotiv sådan en T maskine

Personligt er jeg mere for Epoke IV/V da litra ME er favoritten

Men det ser godt ud Du må lige få arbejdet på såden et udstillingsspor

M.v.H

Michael

hey det var nu din ide jeg ville bare lige fotogør din ide for at vise hvad du kan bruge det til he he. min computer står i stuen og jeg må kun køre tog ovenpå kan du forstille dig at jeg skulle ligge spor ned af trappen igennem et par vægge og for tilsidst ende på mit computterbord tror nok konen elsker mig meeeeeen. der er grænser he he.

de Me MG jeg ser nå jeg lige "lufter hunden " er da pæne især nå det trækker lidt gods men altså jeg glæder mig nu lidt nå de sætter en mx foran så de har trækkræft nok og lyden af en my der får lidt at leve af ja der kan en Me ikke helt følge med men smag og behag

Jeg bruger Märklin - udgaven af Wintrack = Gleisplanung 2D3D

Jeg har anskaffet mig wintrack 8, men synes det er ret svært at bruge. Jeg aner ikke hvordan jeg får sporende til at lave en jævn stigning til en bro

Ellers en udemærket program

M.v.H

Michael

Læg dine skinner. Dobbeltklik midt på et skinnestykke. Vælg 3d profil.
Klik hvor din stigning skal slutte, indstil højden.
Marker fra stigning slut til start på stigning. Vælg [Berechnen], så skulle den ged være barberet.

I starten kan det være lidt svært, at bevare overblikket. For at hjælpe kan du, inden du begynder, klikke imellem to skinner, hvor stigning skal starte.
Vælg Gleisender ver-/entknüpfen, gentag i den anden ende af stigningen.
Så er det kun stigningen du har i 3d profilen. Når du har indstillet stigningen skal du samle skinnestykkerne igen. Så mangler du kun at indstille højden for det sidste stykke spor hen over broen.
Hvis du placerer et skinnestykke (neuer anfang) dobbeltklikker og indstiller højden på skinnestykket, så får skinnestykker automatisk samme højde når du tilføjer.

Der er et symbol i højreklik-menu der minder om en diode, hvis du markerer en skinneende, højreklikker vælger diodesymbolet og klikker på en anden skinneende bliver de to skinnestykker samlet, hvis de ikke allerede er bundet sammen.

Det blev lidt mere end jeg havde planlagt. Men sådan går det jo ind imellem.

Tusind Tak Nu har jeg stigningen Men du ved vel ikke hvor høj sådan en bro skal være?

M.v.H

En glad Michael

Det afhænger af om du skal bruge køreledninger eller ej, har du et katalog, kan du se det under broer, der er minimumhøjden angivet.
Men her er nok også en fritrumsprofil for H0 på dette forum. Jeg er ikke hjemme så det er ikke så nemt. Skal jeg give et gæt, skal du bruge omkring 85 mm fra skinneoverkant til underkant af bro.
Jeg prøver lige at søge.

Kan ikke oploade pdf.

Så du får et link til Fritrumsprofil.
http://www.jernbanen.dk/dsb_zvognsolo.php?Aar=1893&VognID=1230

Undskyld Hans.

Glemte lige at sige at der skal ikke skinner under, kun en vej med nogle biler

M.v.H

Michael

Hej

Så du nøjes med 49.425 mm. i brohøjde, det svare til 4.3m.

Tusind tak

Så må jeg lige få arbejdet lidt mere

M.v.H

Michael

Veje kan du tegne ved hjælp af Fahrbahn, den finder du i skinneudvalgsmenuen, nederst i droplisten.
Der kommer nogle forskellige bredder. Hvis du indsættet to enkelte skinnestykker kan du forbinde dem med en flexskinne.
Det samme kan du gøre med vand(åer floder) findes også under Fahrbahn. (Wasser) Når du markerer en vejende skal du vælge flex. Du kan nu trække flexsvejen til den anden vejskinne.
Den fanger selv, hvis du dobbeltklikker i startenden, tilføjes nogle punkter som kan trækkes med musen, så vejen snor sig.
Flexvejen tilpasser bredden til de skinnestykke du starter med.

Glemte lige at fortælle, at højdeindstilling sker på samme måde, som skinnerne.

hvor ville det da være en rigtig god ide hans kurt du lige forsatte og skrev hele den danske manual jeg lover jeg vil hente den hjem.....

Brian

Der kan desv. godt gå 14 dage imellem jeg kommer på nettet.
Men jeg forsøger, at være her så meget som muligt.

Er faktisk ved at oversætte manualen til version 10.

det lyder som en rigtig god ide dog har jeg kun ver 8 og 9

Brian

Det tager lige lidt tid at finde tingene Min version er nemlig på engelsk Men jeg finder dem da

Nu er det også lykkedes mig at lave vej så det går da hastigt fremad

M.v.H

Michael

Sådan en oversættelse ville jeg også være interesseret i, selvom jeg kun har version 8 på engelsk! Du må gerne melde hvis din oversættelse bliver til noget engang.

Henrik

min er en tysk ver har både 8 og 9 men jeg kan bare ikke læse tysk og jeg har kikket og søgt efter en eng vejledning mange steder på nettet dog uden held

min er en tysk ver har både 8 og 9 men jeg kan bare ikke læse tysk og jeg har kikket og søgt efter en eng vejledning mange steder på nettet dog uden held

Hej,

Hvis du går ind på denne side kan du downloade den engelske demoversion af Wintrack

http://www.wintrack.de/usa.html

Og lidt nede af siden står følgende:

WinTrack V10.0 3D – Demo version

You can download a free DEMO version (you can't save or print with it)

Demo version (7,87 MB)

Actually the complete program with all libraries will be installed.
The complete English manual and tutorial is included in the help files.

Altså har du her adgang til den engelske vejledning

På YouTube findes der også en kort video, der viser hvordan en relativ enkelt sporplan i Wintrack konstrueres.

http://www.youtube.com/watch?v=2nt7Aj_FK2I

Venlig hilsen

Lars

[/quote]
Sådan en oversættelse ville jeg også være interesseret i, selvom jeg kun har version 8 på engelsk! Du må gerne melde hvis din oversættelse bliver til noget engang.
[/quote]

I må lige have lidt tålmodighed det er 224 sider vi taler om, derefter skal indholdsfortegnelsen opdateres. Men den skal nok komme.

jeg tror hans ( sådan har jeg det )

at det meget store arbejde du skal gøre er så stort at for at lade dig vide vi vil sætte meget stor pris på det skrive vi lidt om hvor meget vi ønsker det.

så vi er sikker på du er klar over at det vil blive brugt og brugt meget.

jeg har da eng på min vintrack pga dig og dine råd og jeg har fratisk lagt min første spor plan nu bare fordi du hjælp mig med at få en eng ver.

nu skal jeg bare have lagt bygninger veje sat nogle tog på sporet før keh i 3d kan vise jer hvordan det skal se ud hjemme hos mig

Brian

Jeg overvejer at lave en rå version, som kan komme ud til fælles gennemsyn. Der kan jo være nogle vendinger og gramatiske udtryk som jeg ikke få oversat korrekt.
Der kan andre jo komme med bidrag så vi får så korrekt en oversættelse som mulig, Jeg har "kun" märklin udgaven ca. udgave 8 tror jeg den svarer til.
Så der er jo nogle af funktionerne jeg ikke kender.

Den version jeg lægger ud bliver uden grafik. Der er mange Billeder af menuer med mere, som skal sættes ind.  Men bare rolig, den kommer.
Hvis ikke pc-en hele tiden hyler og piber, fordi der kommer indlæg på denne tråd. Så skal man jo lige kikke.

Husk at det giver et bedre overblik og også lettere arbejde på sporplanen, hvis man bruger forskellige lag.
Til dette bruges knapperne med nummer på nederst på skærmen. Holdes skift nede medens der klikkes på et tal bliver dette lag det aktive.
Det aktive lag vises med en lille sort prik.

Vælges symbolet med lag + ? kan man angive farve på laget.
Det er også muligt at tildele de forskellige lag tekster. Dette gøres ved at markere laget og derefter klikke på f.eks: Ebene 5, derefter åbnes feltet så teksten kan ændres. (husk enkeltklik  ikke dobbeltklik)
Rækkefølgen på de forskellige lag kan også ændres. Ebene tiefer, Ebene höher.

Rækkefølgen på lagene bestemmer samtidig, hvilket der vises øverst i sporplanen. Så har man spor der krydser hinanden kan man benytte lagene til at få vist der øverste lag øverst.

kurt jeg viser dig lige min grund ide ikk.....

så kan du sende mig en fil med hvordan det skal se ud med alt det sjove på signaler veje bygninger osv

Brian

Hvis du sætter pladekanter på, undgår du at få fyldt græs ud over det hele.

Til dette er der flere muligheder, den enkelste form er at vælge kassen med solen over fra funktionsliste 2.
Der får man mulighed for at vælge nogle grundformer, hvorefter afstandene kan indtasten.

Man kan også vælge den enkelte streg med solen over. Afhængigt af om man under indstillinger har valgt Bemassung mit dialog eller ej sker der et af to.
Uden dialog, kan grundpladen tegnes i rette linier. Med dialog angives x og y værdier, henholdsvis + og - så tegnes stregerne med de indsatte værdier. Skrå streger angives ved at indtaste i både x og y.

Så kommer du nok til forklare lidt mere udførligt hvad du mener, med veje og broer m.m.

Du kan eksportere sporplanen som jpg i menuen File/Datei, så er det nemmere at se frem for 3D- visningen.

Til at starte med, vil en del kommentarer til den viste sporplan, nok komme til at gå på at du skal passe på med at lægge alle sporene parrallelt med kanten.

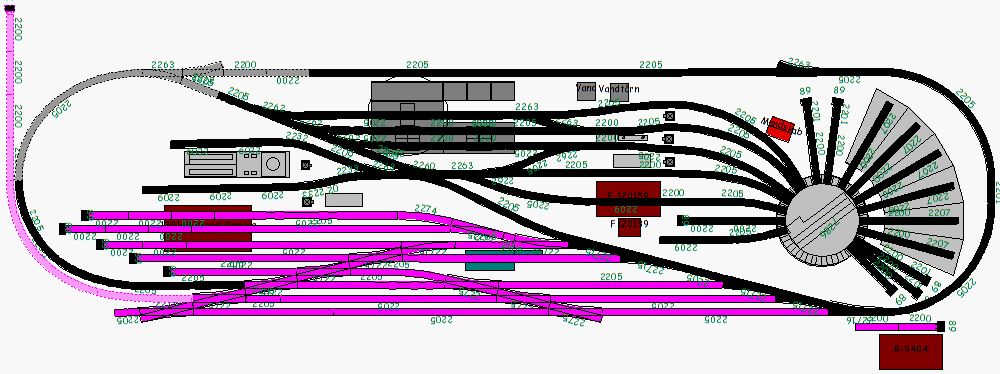

Lidt på skrå giver en bedre oplevelse af anlægget. Jeg ser du har indsat en drejeskive. Det er ikke nogen lov, for man bestemmer selv, hvordan ens bane skal udformes.
Men !!!!!!

Set fra min verden er en dejeskive = flere andre ting.

1. Der skal være plads til Slaggegrav, Kulbunker, Sandtårn og vandkran.
2. Der skal være mulighed for at køre uden om servicearealet til og fra drejeskiven.
3. Der må også gerne være mulighed for værksted og et sted til rensning af keddelrør.

Remisen skal der naturligvis også være.
Det hele afhænger af om det er på en hovedstrækning eller en lille sidebane.

som sporplan ser det jo flot ud. men efter min mening når man har pladsen til det bør man " og det er bare min mening" dele det lidt op så det ikke er helt så rodet jeg kan kodt lige at man skal køre til og fra.

derfor jeg vil prøve at have station et sted og depot et andet. også igen fordi ens hovdespor jo hele tiden vil være optaget. nok køre vi DSB modeller men vi behøver vil ikke køre som dem. jeg mener er der nogle af jer der har forsinkelser på jeres anlæg????.

fratisk bør DSB lave udstyr efter vores standater og dermed udryde sådan små ting engang for alle. problemet er nok bare det med alle de mensker der så skal til og fra arbejde.. i en 1/87 togvogn.......

Et lille ændringsforslag, flyt stationen op til langsiden, så kan du få plads til en skyggebanegård, der kan være 4 tog, 3 afstillingsspor + 1 udkørselsspor.
Det er ikke optimalt, men hvis du ville beholde dit design med spor på skrivebordet. C-Skinner er ikke mine bedste venner. Var ikke klar over at jeg brugte flex-skinnen så meget. Overvejede kort at indsætte en overgangsskinne og derved kunne få plads til et spor mere, men pladsen er knap.

hans kan du lave den plan her til c skinner.

og ligge den ud som fil så jeg kan åbne den i mit wintrack.

grunden er at jeg kan lide planen selv om den er lidt mindre end hvad jeg har plads til.

meget venlin hilsen

Brian
