Fremo standard H0 AC modul-kørsel

Tilskuerside ... jamen en del af modulerne kan måske vendes, så de kan beskues fra begge sider? Det vil dels gøre det lettere at kombinere, når vi kan rotere dem 180?.

Det vil jeg i hvert fald tilstræbe.

Men det skal vi jo i så fald også definere.

MVH:Per

Okey Per, det kan jeg godt se ... :?

Jeg tror nu alligevel jeg vil definere mine moduler med den side der er lavest som værende forrest. Kunne det være et kriterie?

Martin

Jeg tænker at vi bare skal definere et eller andet.

For, bag, styrbord og bagbord synes jeg er ret godt.

Det er en god og gennemprøvet standard og refererer ALTID til fartøjet - eller her modulet.

For = tilskuerside

Bag = bagside

Styrbord = højre side, når man står på bagsiden og kigger frem mod forsiden.

Bagbord = venstre side, når man står på bagsiden og kigger frem mod forsiden.

På den måde kan man stå på hver sin side af modulet og aldrig være forvirret over hvis højre eller venstre side man taler om.

Jeg sidder lige og skitser lidt på en database. Jeg tænker at man vælger profilenden for alle 4 sider. Normalt vil man vælge en flad side, men på moduler, der splitter kan man så vælge hvilken side, der har en profil mere.

Hvis et modul kan vendes så tilskuersiden kan være begge sider, skal vi markere det. Så vil jeg lave en mulighed i databasen, der kan rotere modulet 180?.

MVH:Per

Udemærket forslag. Det tvinger hver især til at tage stilling til hvad der er hvad på ens modul og om det kan benyttes fra begge sider.

Jeg fik den idé at endeprofilerne måske skal opmærkes således at de relativt let vil kunne identificeres og sammensættes. Bare et lille forslag ...

Martin

Du mener så vi skriver tydeligt på enderne hvad det er for en profil?

Det er skidegodt!

MVH:Per

Jeps - det kan jo alligevel ikke ses når modulerne er samlet!

Martin

Nå ... jeg kom til at lave grundskellettet til databasen. Så er det bare lidt design, knapper og funktioner der mangler.

Så I må da gerne sende billeder og sporplaner og endeprofil-data på jeres moduler, så jeg kan teste og lege.

MVH:Per

Jeg kan fornemme at jeg vist hellere må se at komme hjem fra arbejde og genere lidt data til dig

Martin

Hej Per

Så har jeg sendt billeder til dig ud fra følgende plan:

Hermed billede af modul X

Ejer: Martin Høj Dahl

Mål: 102,5 x 50

Tema: Fjeldlandskab med vandfald og bro over elv efter fri fantasi

Billedrækkefølge: Forfra, bagbord B96, bagfra, styrbord F96 og skråt ovenfor

Kunne det være en skabelon for data til basen?

Martin

Må vi andre dødelige ikke også gerne se billederne?

skal denne her database være en liste med vores moduler, eller skal siden også eksempelvis kunne lave en tilfældig bane?

Jeg synes da det sidste er mindst lige så interessant ...

Martin

Hej Bjarne

Joh gerne, men jeg har ikke lige fundet og downloadet det program jeg let kan bruge til at skrumpe billederne ned i størrelse med ... (og jeg gider ikke bruge Paint!)

Martin

OK, vi venter utålmodigt!

Men f.eks. Photopaint kan da også bruges?

Hej

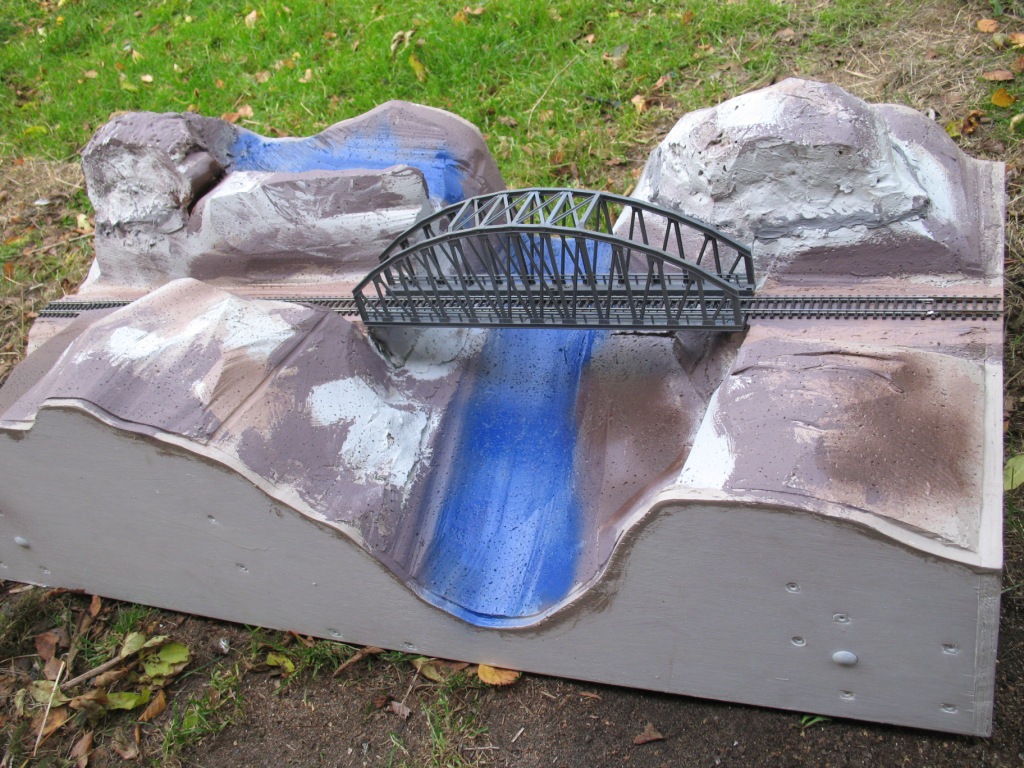

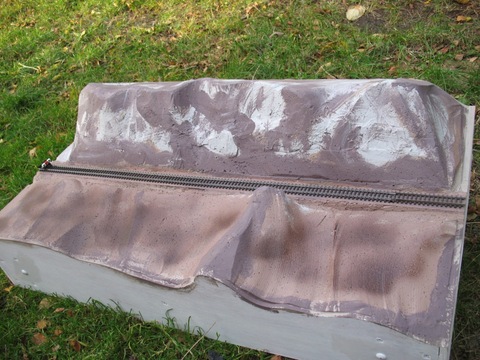

Her et par billeder af mine foreløbige kreationer ... :roll:

Det er absolut første gang jeg forsøger mig med diorama. Puha, jeg synes det er lidt svært at få det til at ligne noget fra den virkelige verden :oops:

Martin

man for helt lyst til selv at prøve at bygge såden noget

"stenlille banen" skrev:

man for helt lyst til selv at prøve at bygge såden noget

Simon, det er da bare og komme igang ...

Vi er jo flere i nærområdet der bygger moduler til 3-skinner.

Martin

"martindahl" skrev:

"stenlille banen" skrev:

man for helt lyst til selv at prøve at bygge såden noget

Simon, det er da bare og komme igang ...Vi er jo flere i nærområdet der bygger moduler til 3-skinner.Martin

køber i dem eller laver i dem selv?

Nogle køber dem som færdige moduler, men vi er også et par stykker der bygger modulerne selv ud fra en endeprofil der er købt. Kom med en plade så må du gerne tegne en endeprofil af hos mig - jeg har nu 9 forskellige af dem. Du ved hvor jeg bor.

Hvis du vil tegne en kurve af har jeg en 7,5 graders og jeg ved at Horsecreek har en 22,5 graders også (hvis jeg ikke husker galt)

Martin

men når der er så mange der bygger hvordan finder man så ud af at skinnerne ligger så de alle kan sættes sammen?

Der er mål for hvor skinnerne skal ligge. Herefter er det bare at skrue modulerne sammen og der er et par millimeter at justere på.

Martin

hvad skal målene så ca være?

Prøv at kigge lidt inde på denne side:

http://www.horsecreek.dk/MarklinModulerne/

Martin

ja det kunne være sjovt at lave og inu sjover vis det kom til at passe med andres

Sådan, jeg kan ikke høre flere undskyldninger for ikke at komme igang ...

Du siger til hvis du kunne tænke dig at tegne en endeprofil af :!:

Martin

"martindahl" skrev:

"stenlille banen" skrev:

ja det kunne være sjovt at lave og inu sjover vis det kom til at passe med andres

Sådan, jeg kan ikke høre flere undskyldninger for ikke at komme igang ... ;-)Du siger til hvis du kunne tænke dig at tegne en endeprofil af :!: Martin

der findes vel ikke en tegning i fuld størelse på nettet vel?

Ikke mig bekendt, men jeg ved at der findes tegninger med mål inde på dette site: http://www.horsecreek.dk/MarklinModulerne/

Martin

ok jeg må bare prøve at lave nogen jeg selv kan bruge eller hvad hville det koste samlet?

Indtil videre har modulerne ikke kostet det helt store - jeg har brugt rester jeg havde i forvejen. Jeg har dog brugt lidt penge på at købe skabelonerne. Det gør skære og bore arbejdet noget lettere at have de laserskårede profiler.

Martin

vis jeg skal bygge et hvad skal jeg så bruge af ting?

Til selve kassen bruger jeg:

Endeprofilerne bruger jeg 12/13 mm krydsfinerplade.

Sideplader bruger jeg 9 mm krydsfiner.

Til stabilisering havde jeg lidt lærketræ liggende.

Skinnestrngen kommer til at ligge på et høvlet stykke fyrrestræsliste understøtte af et stykke lærketræ.

Benene er 32x32mm lister købt i dyre domme. Skruerne var der også lidt omkostninger ved.

Prisen på det samlede modul kender jeg ikke ...

Martin

jeg er ikke så god til såden noget så hville det ikke være bedre at købe en af vær del og så tegne det op på noget andet?

Det er stort set det jeg har gjort. De profiler der skal passe med andres profiler skærer jeg efter en fast skabelon (købt endeprofil)

Martin

hvilken endeprofi skal man købe vis det skal være fladt?

"martindahl" skrev:

Hej PerSå har jeg sendt billeder til dig ud fra følgende plan:Hermed billede af modul XEjer: Martin Høj DahlMål: 102,5 x 50Tema: Fjeldlandskab med vandfald og bro over elv efter fri fantasiBilledrækkefølge: Forfra, bagbord B96, bagfra, styrbord F96 og skråt ovenforKunne det være en skabelon for data til basen?Martin

Jeps ... jeg implementerer noget i den stil. Dog kommer der en stribe andre data vi skal bruge også. I den kommende uge er det efterårsferie og den bruger jeg på at tage en stribe vagter på brandstationen (en anden hobby). Jeg tager min computer med og arbejder med databasen en af dagene, så forvent en alfa-version snart.

Jeg tænker at jeg kan lave en formular til indtastning til allersidst, så alle data bliver registreret ens.

Tak for billeder - det er lige det jeg skal bruge. Vi skal vedtage en eller anden måde at tegne sporplaner på. Jeg har jo Mac, så jeg bruger ikke WinTrack. Det kan være at en af jer, skal tegne sporplanerne - på den anden side, tager det ikke mange sekunder for mig, at tegne dine ENORMT komplicerede sporforløb op.

MVH:Per

Den skal både være en liste - og et sted, hvor vi kan nørkle med rækkefølgen. Men jeg kan sagtens lave en shuffle-knap ... det er en sjov idé!

MVH:Per

Inden per får lavet alt for meget: så tænkte jeg på, om ikke det bliver lidt uoverskueligt, hvis vi deler vores modulsider ud på flere forskellige servere/systemer og layouts?

er det de her profiler i bruger?

http://www.eisenbahn-modulbau.de/catalog/popup_image.php?pID=30&osCsid=1...

... siger du at mit sporforløb ikke er kompliceret ...

Martin

Jeps, blandt andet ...

Martin

Vi kan vel bare lave et dybt link på din modulside?

Jeg ser ikke noget problem i, at det ligger på flere forskellige servere.

Det jeg kan lave kan desuden dels printe med layouts, der passer til A4 og dels generere PDF-filer. Bagved kan der genereres lister af forskellige slags, så vi med tiden kan få et godt værktøj til planlægning af køredage.

MVH:Per

"martindahl" skrev:

"stenlille banen" skrev:

er det de her profiler i bruger?http://www.eisenbahn-modulbau.de/catalog/popup_image.php?pID=30&osCsid=145aa3533f7dc9fdd8c35f6de840cf7c

Jeps, blandt andet ...Martin

hvad er frakten så?

bestiller noget til de moduler om max 1 uger vis jeg har fundet det jeg skal bruge

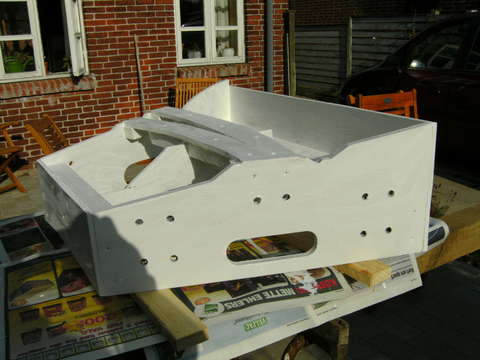

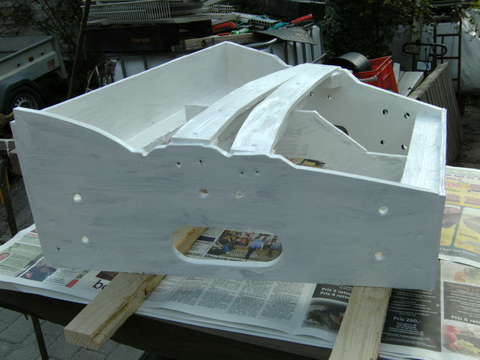

hej , har prøvet med det første kurvemodul , det er godt nok svært at få overhøjden til at se fornuftig ud , det er ikke for nybegyndere :?

den ene profil er 2D99 og modsatte er 2BZ2 lidt nedskåret , normalt er der skrænt opad i begge sider ,hvilket jeg syntes var synd , der er mere åbent til højdeforskellen nu .

christian

kurvemudulet er 30 grader , kun grunmalet ,langt fra færdigt endnu

Hej.

Tråden er lidt uoverskuelig efterhånden, så har ikke læst det hele igennem, det kan være mit spørgsmål er blevet besvaret før...

Er det Fremo ender i bruger? Og i så fald er det så en officiel ende med højdeforskel på de to spor, eller er det et hjemmedesign?

ja det er fremo ender

nok en af grundene til der står Fremo standard H0 AC modul-kørsel

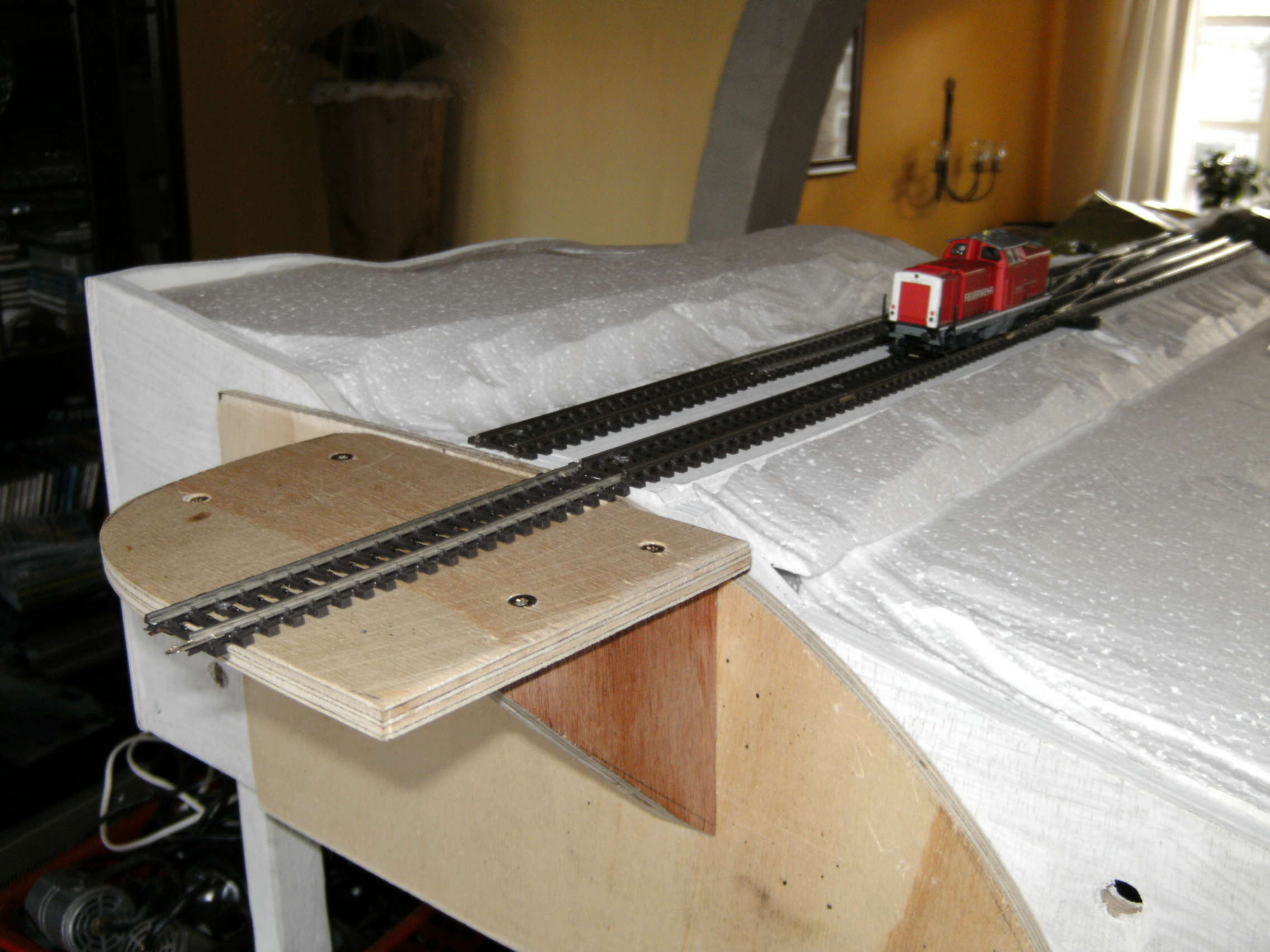

simon , når du når til skinnerne så har jeg konstrueret en hjælpestump /minimodul ,til at spænde på ens eget modul imens skinnen lægges,det fungerer så precis så de to moduler jeg har køreklar med skinner ,det ene med k spor og der andet med c spor , der kan heljans E maskine pasere uden at afspore , så helt tosset kan det ikke være og ved dobbeltspor flyttes læren bare over på det andet sæt huller .

hvorom alting er , skinnelægning , så skriv , der er ikke langt til dig , kommer fra Dianalund og kører igemmen stenlille hver dag til jop

Christian

[quote="BlackThorne"]Hej.

Tråden er lidt uoverskuelig efterhånden, så har ikke læst det hele igennem, det kan være mit spørgsmål er blevet besvaret før...

Er det Fremo ender i bruger? Og i så fald er det så en officiel ende med højdeforskel på de to spor, eller er det et hjemmedesign?[/quote

ja , det er købt hos harald i Tyskland 2BZ2 hedder det , det er skråningen til højre der er skåret væk , husk at købe 2 styk , et til hver modul da sporene er forlagt i forfold til standard ,

det vil sige , start med er normalt i den ene side og slut med et 2BZ2 og så lav et spejlvendt modul , som passer til resten .

christian

tak for det og nej der er små 10 km
