Fredag d. 29/11/2013 - 20:06 Hej Alle!
Jeg har altid gerne ville have mit eget anlæg som jeg kunne bygge fra bunden af - med alt hvad der indebærer landskab, sporlægning osv.
Jeg har efter længere tids research fundet eksempler på små "shelf layouts" af blandt andet Lance Mindheim og Carl Arendt.
Min tanke er at min bane skal være cirka 2-2,5 meter lang, bestå af moduler således den kan fragtes og gemmes væk, max 50 cm bred og betjene 1 stor industri eller flere små. Systemet skal være Maerklin. Enten C men helst K skinner digital.
Hvad jeg synes Lance Mindheim gør godt, er hans tanker om at man skal holde det simpelt. Derfor skal sporplanen også være simpel, men alligevel udfordrende.

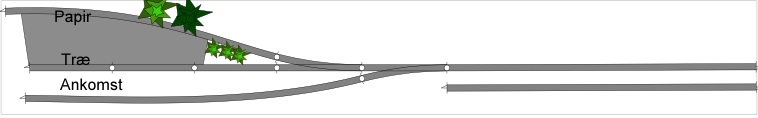

Jeg har selv gjort mig nogle ideer, blandt andet baseret på en papirmølle, der skal modtage træ, men også papir til genbrug.
Man ser ikke selve møllen, men kun læssearealet. Det nederste spor er der hvor MZ´eren, eller hvilket lokomotiv det måtte være, ankommer med åbne vogne med træ, eller lukkede vogne med paller med papir. Derefter vil lokomotivet trække de tomme vogne væk fra læssesporene og køre med dem. Efter lokomotivet er kørt, vil en rangermaskine trække de fyldte vogne fra ankomstsporet til læssesporet og fordele dem. Jeg overvejer også om der skal være et kemispor tilknyttet.

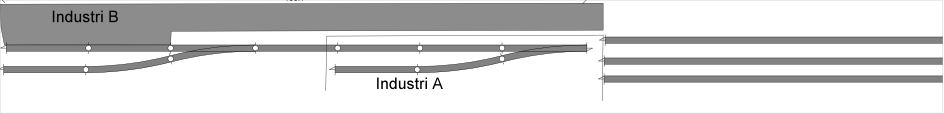

En anden plan er løst baseret på Vejle Strandgade (efter research på google earth)
Godsvogne er placeret ved Industri A og B, Et lokomotiv kommer med vogne, enten til industri A eller B, eller begge og udskifter vognene.
Har i ideer til andre sporplaner der er simple, men udfordrende og som kan klemmes ind på en hylde?
Glæder mig til at høre nogle forslag!
Mvh
Jacob Juul
OBS! Det skal siges at de løse spor for enden der ikke er tilsluttet, er opbevaringsspor/en traverser
0 kan lide
mylle
skipper/musiker
Indlæg: 423
I al beskedenhed så se her: http://www.sporskiftet.dk/forum/modeljernbaner/generelt/amagerbanen-på-en-hylde
Rep Neslein
Kreativ designer for modelproduktion
Ringsted
Indlæg: 1.002
Hej
se på dette link
Der er meget god inpiration
Rep
Rep Neslein
Togtosse af sind og proffesion
Juulen
Indlæg: 15
Hej
se på dette link
Der er meget god inpiration
Rep
Tak for svaret, men som jeg skrev har fået meget inspiration fra Carl, og har læst hans scrapbook tynd
savner nogle ideer fra jer på sporskiftet, nogle ideer med et mere dansk/tysk islæt
Rep Neslein
Kreativ designer for modelproduktion
Ringsted
Indlæg: 1.002
Hej fin ide
Din fiddleyard kan være lidt vankelig at udføre og betjene, hvis det skal kunne tages med rundt i verden.
Brug evt en "Drejeskiveløsning" dvs aen plade der drejer om et punkt hvorpå dine opstillingsspor er monteret de skal krumme lidt for at få geometrien til at gå op, men det er en meget driftsikker løsning.
Måske din synlige del er lidt kort i forhold til dine blindspor.
Rep Neslein
Togtosse af sind og proffesion
Knud den II
Bedemandsassistent
Vejle
Indlæg: 340
Her er der en masse inspiration til hyldebaner.
Alle efter Tysk eller Østrigsk forbillede.
http://www.lokalbahn-reminiszenzen.de/
Mvh
Knud
esben2009
Greve
Indlæg: 290
Det er et spændende projekt du har gang i, lidt input herfra skulle være at du skal være opmærksom på at tyske Noch har en segmentdrejeskive i deres sortiment, måske du kan bruge den i dine planer. På noch.de kan man gratis downloade deres katalog hvor den er vist, enkelte forhandlere har den også i butikken.
Prøv ellers at få fat på nogle Miba magasiner, eks.vis på biblioteket, de viser gerne nogle færdige hyldeanlæg som er meget beundringsværdige
De bedste toghilsner
Esben + John Larsen
Vi kører Märklin digital CS3+, epoke 4-5-6 materiel og tider vi selv har oplevet, favorittoget er DB ICE2 + SBB krokodillen Ce 6/8
Litra P
Indlæg: 1.852
Hej allesammen,
Hvis man har en svaghed med hensyn til savværker, kan man jo kigge lidt videre her:
http://www.sporskiftet.dk/forum/juleopgave-h0-timesaver-med-savv%C3%A6rk...
Størrelse 50cm x200cm, altså 1m².
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Juulen
Indlæg: 15
Hej fin ide
Din fiddleyard kan være lidt vankelig at udføre og betjene, hvis det skal kunne tages med rundt i verden.
Brug evt en "Drejeskiveløsning" dvs aen plade der drejer om et punkt hvorpå dine opstillingsspor er monteret de skal krumme lidt for at få geometrien til at gå op, men det er en meget driftsikker løsning.
Måske din synlige del er lidt kort i forhold til dine blindspor.
Det ville nok være nemmere ja. Der er også færre bevægelige dele. Den usynlige del skal kunne holde cirka 2 togstammer bestående af et lokomotiv og 3-5 vogne, dereaf længden i forhold til den synlige del
Juulen
Indlæg: 15
Hej allesammen,
Hvis man har en svaghed med hensyn til savværker, kan man jo kigge lidt videre her:
http://www.sporskiftet.dk/forum/juleopgave-h0-timesaver-med-savv%C3%A6rk...
Størrelse 50cm x200cm, altså 1m².
Venlig hilsen
Lars
Hej Litra P!
Det ser heller ikke helt dårligt ud! kan godt lide ideen. Også om at kombinere smalspor og normalspor. Og ideen om at der kun kan trækkes en vogn ud af gangen, pga. pladsmanglen
Er glad for alle forslagene. Håber at kunne bruge mange timer på at bygge, samt rangere på anlægget så snart jeg kommer igang
En anden ting er hvordan jeg skal kunne adskille min fiddle yard, samt den synlige del/hvordan man forbinder dem. Hvor nemt er det at adskille de 2 moduler? rent teknisk?
Litra P
Indlæg: 1.852
Savværket ville jeg nok dele op i tre moduler, det kan blive lidt vanskeligt af finde de optimale steder at dele anlægget. Endvidere er der mange sporforbindelser, delvis i to etager. Det gør det heller ikke nemmere. Det må jeg jo nok indrømme. Den bedste løsning vil nok være at bygge anlægget på hjul og så have reolerne nedenunder. Ved drift trækkes anlægget ud i stuen/værelset, så kommer man også nemmere til de skjulte spor bagved kulissen.
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Juulen
Indlæg: 15
Faldt over en smart ide i banen nummer 139.1. Nemlig at bruge Ikeas lack hylder - som jeg allerede ejer nogle af. De måler 26 centimer i dybden x 110 i bredden. De kan nemt tages op, ned og er billige!
