Hej alle på Sporskiftet
Har længe haft mit modeltog til at ligge i kasser, men vil gerne have det frem.
Da der ikke er meget plads i hjemmet til de store baner og at der trods alt også skal være lidt WAF, havde jeg tænkt mig at lave en automatisk hyldebane,
som kunne køre frem og tilbage i baggrunden som noget hygge, men samtidig også have muligheden for at rangere med gods på stationen manuelt.

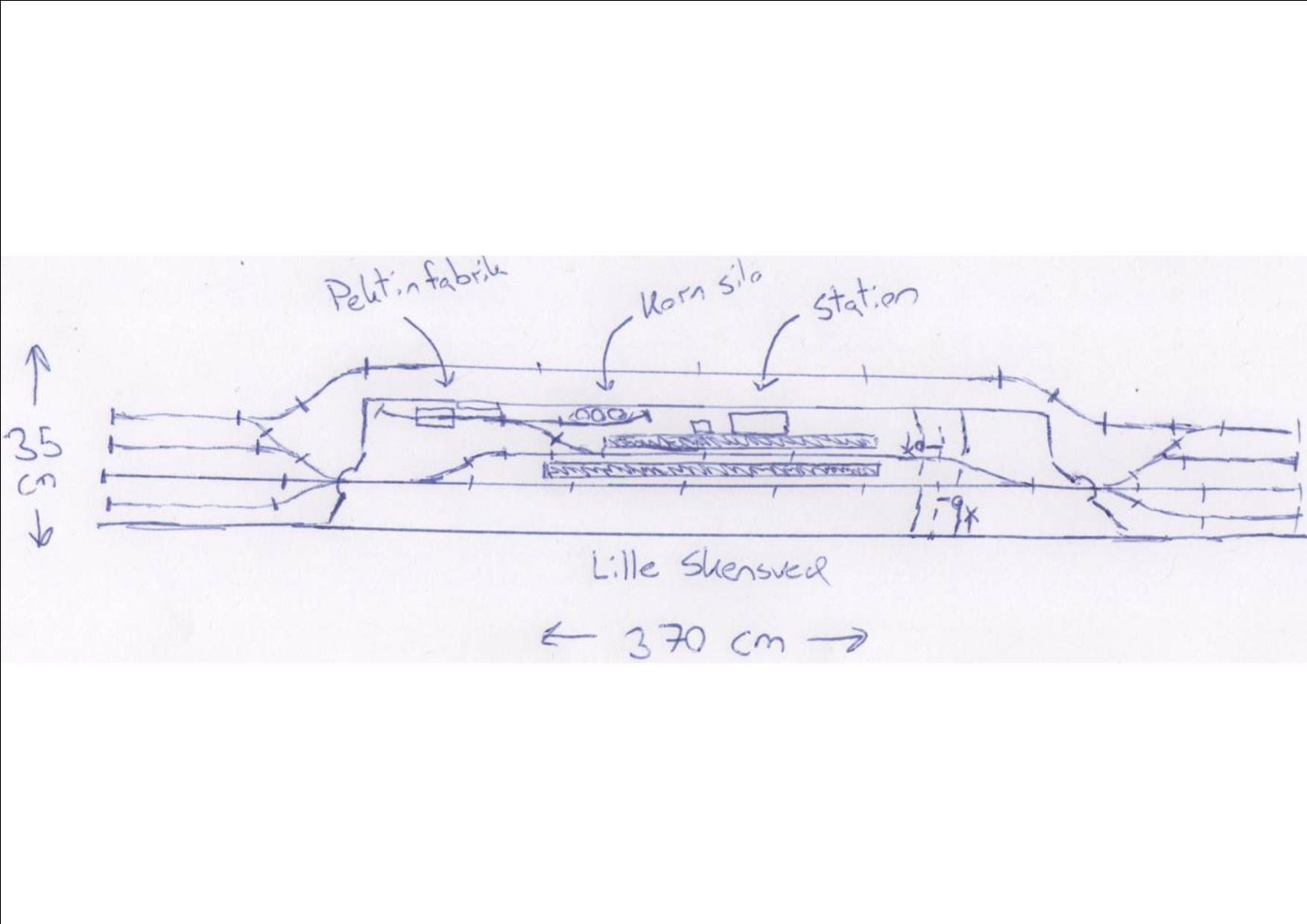

Havde tænkt på Lille Skensved som mulig kandidat.
Banen er tiltænkt at være med pendul stammer (MR/MRD, MO/CLS(BHS), MX(MZIV)/BN/BNS), som kører fra det skjulte opstillings område i en af enderne til stationen og videre til det andet opstillings område. Eneste synlige er stationsområdet. For at få muligheden for godstog og ikke pendul stamme, havde jeg planlagt et omløbsspor eller flere bagved kulissen, Således at f.eks en MH med et lille godstog kunne køre fra opstilling A videre til stationen, Evt krydse med pendul stamme, videre til opstilling B, for så at køre bagom kulissen til opstilling A og være klar igen.
Så kommer det med skinne planlægningen.
- Jeg har ikke megen plads 370x35
- længste opstillings og perronlændgde skal kunne tage en MZiv/Bn/Bns oprangering
- Vil helst køre med K-skinner men C-skinner kan også komme på tale hvis det kan gå op.
Og så til spørgsmålene:
Er der nogen der hjælpe med at lave en sporplan, som kan udnytte arealet godt, og er ideer til styringen af sådan en bane.
Mvh og tak
Lasse
esben2009
Greve
Indlæg: 290
Du har jo fin plads i længden, men dybden sætter begrænsningen, i sær med at have et spor bag en kulisse. Spørgsmålet er om du helt skal droppe det sammen med et udkørselsområde i hver ende, og i stedet have et åbent område. Måske du kan få lidt inspiration her:
http://stummiforum.de/viewtopic.php?f=64&t=60780&start=100
Der er i hvert fald også lidt byggetips at hente.
De bedste toghilsner
Esben + John Larsen
Vi kører Märklin digital CS3+, epoke 4-5-6 materiel og tider vi selv har oplevet, favorittoget er DB ICE2 + SBB krokodillen Ce 6/8
Thomas Jespersen
Indlæg: 409
Kan der ikke blive plads til en vendesløjfe i en af enderne? Eventuelt en spiral så du kan køre i flere etager. Det vil give dig langt flere muligheder.
Thomas
nktog
Indlæg: 119
Hvis jeg skulle lave en anlæg ud fra din ide ville jeg gøre stationen til endestation, og dermed nøjes med det ene opstillingsmråde og undgå sporet bagom, som du alligevel ikke får fornøjelse af.
På den måde skulle der kunne blive plads til et fint lille anlæg. Hvis du skal have opstillingsspor i begge ender bliver der næsten ingen plads til din station.
mvh
Niels Kristiansen
f1freakdk
St. Heddinge
Indlæg: 1.070
Med "kun" 35 cm i dyben bliver der nok næppe plads til en vendesløjfe (eller helix for den sags skyld)
Men du skal nok overveje om du har plads nok til din plan. I al fald overvej det som Niels Kristiansen foreslår med at droppe det bagerste spor.

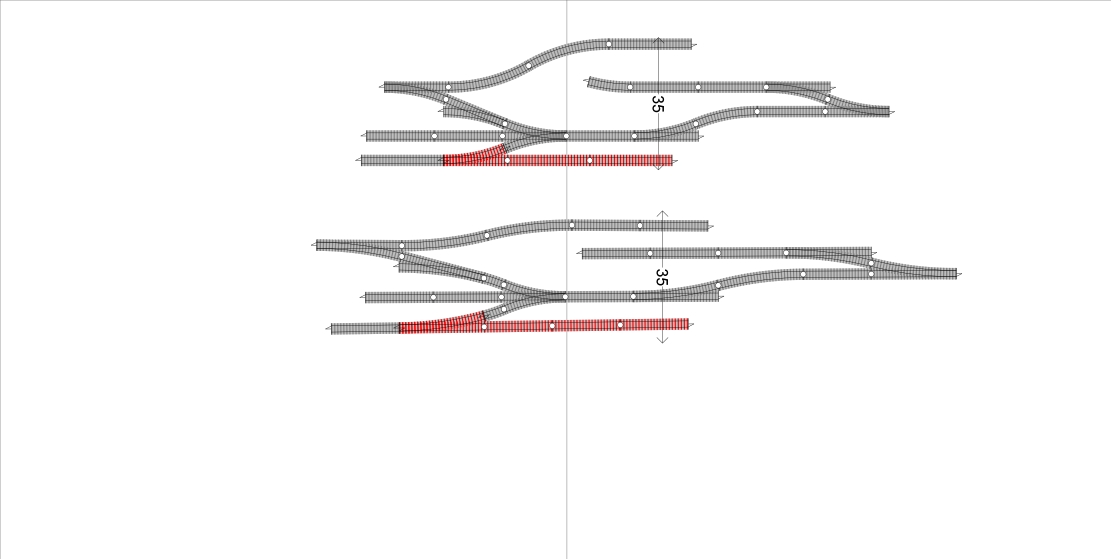

Se her hvor meget det fylder øverste del er med korte skift, og nederste med slanke skift (begge dele i K- skinner) Du kommer til at køre lige til kanten Her kan du også se forskellen i længden med hhv korte, kontra slanke skift
De røde spor er KUN for at vise hvor tæt på de 35 cm du er...! Jeg er helt med på at de ikke skal være på planen.
Mvh Steen
Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK
Mine Spor N eskapader
Min H0 bane under opbygning - følg den via min Blog
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
http://files.homepagemodules.de//b260145/f54859t311207p3435490n1.jpg
http://files.homepagemodules.de//b260145/f54859t311207p3435490n2.jpg
Kan desværre ikke lige finde artiklen nu
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Her artiklen som en havde fundet og ønsket ændret til sit egen anlæg i April 2015.
http://www.h0-modellbahnforum.de/t311207f54859-Meter-mal-cm-eine-Studie-1.html
http://moba-trickkiste.de/wie-macht-man-planen/datenbank-gleisplaene.html?id=310&task=view&total=25&start=6
Jeg har så lavet et anlæg på 60x480 til en. Denne størrelse grundet de kraftige stigninger der ellers ville komme.
http://www.sporskiftet.dk/forum/modeljernbaner/generelt/layout-hj%C3%A6lp-sporplan-s%C3%B8ges-fundet
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
KimC
Indlæg: 36
Dit udkast lægger op til rangering på skyggebanegården, hvis jeg forstår det korrekt. Det kan man godt, men det er ikke nemt, og medmindre man har fuld indsyn på skyggebanegården giver det uværgeligt nogle afsporinger.
Jeg havde engang en skyggebanegård hvor der kunne laves omløb og lokomotivskifte. Der var ikke indsyn, men tilbagemeldinger på om toget stod over afkobleren, var fri af sporskifter, tilbagemeldnger på sporskifter, sporbesættelsesmelding, men alligevel var der mange problemer hele tiden. Jeg vil anbefale skyggebanegårde så enkle som muligt, der kan godt være mange spor, men planlæg ikke rangering der.
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej Kim,
hvis du tænker på mit forslag starter du med station i venstre front. Dernæst skjult rebusering i højre baggrund og frem til venstre, og rebusering til åben station i top i højre side. Så derfor ingen rangering i det skjulte.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Himmerlandsbanerne
Suldrup
Indlæg: 1.575

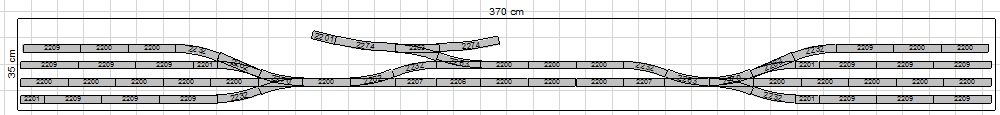

Her lige et forslag til din hyldebane.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
KimC
Indlæg: 36
Hej Kim,
hvis du tænker på mit forslag starter du med station i venstre front. Dernæst skjult rebusering i højre baggrund og frem til venstre, og rebusering til åben station i top i højre side. Så derfor ingen rangering i det skjulte.
Inden du lægger dig for meget fast, vil jeg foreslå at du laver en løselig opbygning af skyggebanearealet og prøver den manøvre du beskrev uden synskontakt til toget.
Jeg har prøvet lidt af hvert med skyggebanegårde. Fra nu af er de hos mig udelukkende ind i den ene ende, ud i den anden, samt til nød et par blindspor udelukkende til styrevogstog eller togsæt. Ikke noget med at skifte spor, (håbe at toget er langt nok fremme, eller at sporbesætteren i sporskiftet virker) rykke tilbage, skifte spor igen og så videre.
Techek
Jelling
Indlæg: 900
Dit behov, din idé og alle de gode overvejelser har bragt mig til at tænke på en spektakulær løsning: En elevator i den ene eller begge ender.
Med en elevator, kunne du placere ind- og udkørselsspor bagerst på anlægget bag en kulisse. Nedenunder kan elevatoren skydes vandret, så der kan opstilles 4-5 togstammer på een, lang sporrist (samt evt. et "gennemkørselsspor" til det automatisk kørende tog). Jeg ved det vil blive avanceret at lave både elektrisk og mekanisk, men det vil give dig mange gode muligheder for mere landskab, sporforløb samt en vis blæreeffekt, når det kører (af sig selv).
[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]
hxmiesa
Software Engineer
Bilbao Spain
Indlæg: 993
Ha. Din gode kommentar fik mig til at taenke paa en "simplificering" af dit forslag; En simpel vandret skydebro.
Saaledes sparer man sporsikiter i begge ender, og paa en saadan skydebro skulle man vel nok kunne klemme 3-4 spor ind, hvis de laegges TAET sammen.
Den med en mekanisk elevator er da sepktakulaer, men i praksis...¿?
Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!
je
Egå
Indlæg: 129
Ha. Din gode kommentar fik mig til at taenke paa en "simplificering" af dit forslag; En simpel vandret skydebro.
Saaledes sparer man sporsikiter i begge ender, og paa en saadan skydebro skulle man vel nok kunne klemme 3-4 spor ind, hvis de laegges TAET sammen.
Den med en mekanisk elevator er da sepktakulaer, men i praksis...¿?
Tja, lidt søgning på Youtube gav umiddelbart disse:
https://www.youtube.com/watch?v=K86V3L9aAMg
https://www.youtube.com/watch?v=Xwzyy-Ern04
https://www.youtube.com/watch?v=vOx5gaK4dGs
og jeg husker da at have set flere.
/Jan
tmjbk
Gårdmand
Indlæg: 462
hej Lasse jeg så denne her se link http://www.bahn87.de/Vitrine. Her skal man bare bruge et vitrine til den antal man skal bruge
så skal man bruge 2 ikea skuffe udtrak skinne som man sætter på væggen og så et trækapel fra Harald Nyborg så er den Lige til mvh allan
Mvh Allan
Modeltog med slæbesko
tmjbk
Gårdmand
Indlæg: 462
Lige et link mere hvordan man bygger den http://stummiforum.de/viewtopic.php?f=15&t=121916&sid=b56cb3ba3b9c45cc3ac17d3847b8cece&start=25
Mvh Allan
Modeltog med slæbesko
Lars Møller Jensen
livsnyder
Röbäck Sweden
Indlæg: 2
Hej
Jeg synes dit eget udkast og driftsoplæg ser rigtig lovende ud, og med skinnedesign efter illustration nummer 2 bør det blive rigtig lækkert.
Jeg synes du skal beholde forbindelsessporet og at du skal holde fast ved pendulstammer. Glem vendesløjfer etc.
God fornøjelse og lad os se hvad det bliver til !
Med venlig hilsen
Lars Møller Jensen.
PS Jeg bygger selv på et hyldeanlæg 400 x 28 cm efter et lignende koncept med motorvogns- og styrevognstog på epoke NU.
Min inspiration er fra Süderbrarup og NEG hvor man kan køre et og andet veteran eller planmæssigt damtog på udvalgte dage !
