Om kurver og koblinger, samt lidt historie.

For et stykke tid siden; OK lidt lang tid siden, skrev jeg om div opstartsvanskeligheder med min "store" MB.

På trods af alle andre MB forhindrende aktiviteter; er det trods alt lykkedes at komme videre. Stor var dagen, da jeg kunne trille de første vogne hen af det nylagte spor, og stor var dagen da de første m skinner fik "strøm" på, så de første kørsler kunne gennemføres.

Siden dag blev der bygget, og bygget. Af opbygningstekniske årsager, var næste skridt at få lagt en ret kompliceret udveksling der består af 2 hele englænder; 1 ½, samt 4 sporskifter. Det skal med tiden blive til en station i SR mæssig forstand, dog uden mulighed for udveksling af passagerer eller gods.

Jeg havde overtaget en hel del plader af blød massonit, ret tynde, og de bliver så lagt på det faste underlag og limet fat, dette for at støjdæmpe; så langt så godt.

Så var det opmålinger i forholdet til planen, som var lavet i wintrack, og have taget ca 1000 år at lave med alle de ændringer og finjusteringer der kom til. Jeg har valgt at bruge Tillig sporskifter, og Peco spor. Sporskifterne p g a de rigtig mange forskellige udgaver, samt ikke mindst udsendet hvor tungerne er ubrudte og dermed uden hængsel. Det giver så nogle andre udfordringer, men derom senere.

Sporskifter og spor, blev lagt , og fikseret med "nipsenåle" indtil de lå helt rigtig. Tilligs sporskifter er utrolig fleksible, så man skal være varsom med ikke at få dem drejet. Det samme er PECO sporene, så det er næsten umuligt at fokusere dem med de omtalte nipsenåle.

Men alt i alt, så lykkedes det. Nu skulle der blot bores huller så sporskiftedrevene kunne forbindes med den svelle, der omstiller sporskiftet. Lad mig sige med det samme, at her er der tale om urmagerteknik. Umiddelbart lyder det jo ikke særlig svært, at bore et aflangt hul; 2 mm i breden, og 8 mm i længden; og med en nøjagtighed på ½ mm. Med en meget tynd pen, tegnede jeg på begge sider af drevsvellen, da jeg ikke turde stole på opmålinger. Derefter borede jeg; og efter nogle forsøg, viste det sig at teori er god, men i praksis skal hullerne være større, da det ellers ikke vil kunne optage de uværlige skævheder der kemmer ved montage af sporskiftedrevene. Måske er jeg bare bedre det det der måles i cm og dm.

Jeg havde anskaffet en større mængde Conraddrev, de kostede under ½ delen af nærmeste konkurent, så må jeg efterfølgende løse problemet med manglende tilbagemelding. De er for så vidt nemme nok at montere, bare man ikke bruger de medfølgende skruer. Det lykkedes aldrig med de skruer; enten faldt de af skruetrækkeren, eller også gik de skævt, og da de jo skal monteres under pladen, er arbejdstillingen jo noget anstengt; særlig når man bruger briller med glidende overgang. Jeg anskaffede nogle andre skruer, de kan monteres uden at man kigger på dem.

Hullet i drevsvellem er 0,8 mm og drevet har en vandring der er ca 3 mm større end vandringen på sporskiftet. Altså må man forlade sig på, at drevet i slutstilling, faktisk bukker det lodrette stykke pianotråd på 0,8mm. Hvis man for at sikre at pianotråden ikke falder ned; og har bukket den om i en 90 " s vinkel på svellen; skal man tage højde for dette, da svellen ellers trækkes ned, og risikerer at knække; og jeg ved nu hvor svær den er at lime sammen igen.

Ydermere; når der er limet; så dækker man hullet i drevsvellen, men så kan der jo heldigvis ved kommende skjulte sporskifter, forsynes fra siden. Igen skal man da der tage højde for forskel på vandring på drev, og sporskifte. Det kan løses på forskellig vis. Det kostede lidt udfræsninger, men, så er det godt at man har en Dremel.

Alt i alt tager det meget længere tid at montere de drev end man forestiller sig. Det viste sig yderligere, at det var umuligt for mig at få Conraddrevene til at fungere på de 2 englændere; så der blev indkøbt Cobaltdrev til dem. Havde jeg haft råd; var hele banen forsynet med dem

Når drev så er monteret, så skal der "lige" sættes et par ledninger på. Jeg har p t valgt  at forsyne alle sporskifter fra en gammel Märklin trafo. Der er trukket 1½ ¤ rundt under hele opstillingen; også til kørestrøm. Dette for at undgå tidligere tiders spændingstab, der er rigeligt med udfordringer alligevel.

Så oprandt dagen hvor den nye station skulle prøvekøres. Alle sporskifteomstillingsledninger var samlet i samme kabel, og sidder nu som et juletræ med små labels på. Hvorfor klistrer de forøvrigt så dårligt.

Conraddrevene får 20 V AC, ( fra Märklintrafo ) men med en diode bliver det teoretisk til 9,3 V, og de omstiller fint. Cobaltdrevene er bygget lidt anderledes op, men med 2 dioder fra brokkassen, kan de også omstilles.Dioderne skal dog skiftes, da drevene kun akkurat kan slæbe sig afsted. Ved at måle spændingsfaldet forstår jeg godt hvorfor, men videre; der skal prøvekøres.

 De mest stabile lok jeg har er MZ 1412; det triller lystigt frem og tilbage, og alt er godt i alle forbindelser. 3 Bn og en Bns på; alt kører perfekt. Det skal siges at jeg har investeret en mindre formue i Fleismanns profikortkoblinger. De er vikelig flot, at se vognene koble tæt, og så alligevel komme igennem div kurver.

Så blev det til for 2 CU vogne. Dem har jeg forøvrigt haft bøvl med, idet den indvendige flangeafstand åbenbart er uhyre kritisk på Tillig sporskifter. Der er meget lille tolerence; og selvom NEM foreskriver 14,3 mm, så ved jeg stadig ikke om det er det optimale.  Nå, men på med dem; på MZ ´en; vi kan jo sige at det er flytning af veteranvogne.

Vognene kan ikke lide kortkoblinger; de xér; og det samme gør en del andre godsvogne. Hvis ellers kulisserne var tilstrækkelig fleksible, burde vognene teoretisk kunne køre på radius 360; og min minimumsradius er 420mm; men det er åbenbart for snævert.  Måske er løsningen at gå over til A koblinger; men det er jo ikke rigtig kønt; så jeg tror jeg vil sove lidt på det, og se hvad jeg kan gøre.



Måske har andre en fremragende ide; hvem ved



m v h



Kupeen























Like 0 kan lide
Top


spazerman

AM

Indlæg: 115

PB  Hjemmeside

Hej "Kupeen".

Jeg har læst dit indlæg og forstår at det er krængninger og evt. afsporinger der er problemet??

Måske du kan tage nogle billeder af det, så vi kan få en fornemmelse for hvordan anlægget ser ud?

I forhold til dine ønsker om realisme, er jeg forundret over at du har en radius på kun 420 mm. Jeg vil aldrig anbefale så lille en radius til de vogne du kører med.

Håber du sætter billeder op.

vh Jan

__________________

FREMO 1:87
DCC - Tysk materiel - epoke IV-VI

www.facebook.com/modernraildk

YouTube : modernraildk

Instagram: modernrail_dk







Like 0 kan lide
Top


Kupeen

Jernbanen

Indlæg: 17

PB

Hej Jan

Tak for dit indlæg.



Du har ret i, at problemet opstår med afsporinger; fordi pufferne de X´er . M h t radius; det er som med alle andre forhold i livet et kompromis; jeg havde foretrukket at min radius var over 1000 mm; men det ville i den grad minimere kørselsmulighederne. Derfor er det lagt med så stor radius som mulig; og minimumsradierne er, så vidt det har været muligt, lagt skjulte steder. Men derfor skal der jo kunne køres der alligevel; ellers er der ikke meget fidus.



Jeg vil prøve at oploade et par billeder, når jeg lige får styr på hvordan man gør; sidst lykkedes det ikke.





vh Martin

Like 0 kan lide
Top


spazerman

AM

Indlæg: 115

PB  Hjemmeside

Kupeen skrev:

Hej Jan

Tak for dit indlæg.



Du har ret i, at problemet opstår med afsporinger; fordi pufferne de X´er . M h t radius; det er som med alle andre forhold i livet et kompromis; jeg havde foretrukket at min radius var over 1000 mm; men det ville i den grad minimere kørselsmulighederne. Derfor er det lagt med så stor radius som mulig; og minimumsradierne er, så vidt det har været muligt, lagt skjulte steder. Men derfor skal der jo kunne køres der alligevel; ellers er der ikke meget fidus.



Jeg vil prøve at oploade et par billeder, når jeg lige får styr på hvordan man gør; sidst lykkedes det ikke.





vh Martin



Du skal huske at gøre billeder mindre i størrelse, så plejer det at hjælpe.

Desuden kunne det være interessant at se hvordan du har lavet din bane. Altså en sporplan.

hilsen Jan

__________________

FREMO 1:87
DCC - Tysk materiel - epoke IV-VI

www.facebook.com/modernraildk

YouTube : modernraildk

Instagram: modernrail_dk







Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.787

PB  Blog  Hjemmeside

Da' Martin.

Kupeen skrev:
Jeg vil prøve at oploade et par billeder, når jeg lige får styr på hvordan man gør; sidst lykkedes det ikke.

Har du prøvet at kigge i hjælpen?

__________________

MVH
Lars

Like 0 kan lide
Top


nordisktog

Indlæg: 155

PB

Fleismanns profikortkoblinger er nok den beste kortkobling der kan fås, men problmet med denne type kobling er den er maget stiv og den stille stor krav at model matriale overholder nem standard 100%, hvad de færeste model producenter gør, når ikke en gang Märklin gør det, ja selv fra samme model producenter kan der være stor udsvinge i nem standard.

Man har bare putte en nem skakten i en model for at man skal kunne skifte kobling, men der er ingen der sige at det skal værre til en kortkopling, derfor kan alle model bruge med en normal A nem kobling og derved nul kortkobling.

Ellers er udvikling stor det gået i stå når det komme til kortkobling, selv om man let kunnne videreudvikle Fleismanns profikortkobling og roco kortkopling til magnet afkobling, eller udviklet en helt ny kortkobling der ikke gå ned af, men er lige ud med selve nem skakten og deved ikke komme i konflikt med plov med mere.

Så de steder hvor Fleismanns profikortkoblinger ikke kan bruges, kan man prøve med roco´s kortkobling.

Like 0 kan lide
Top


Kupeen

Jernbanen

Indlæg: 17

PB

Tak for jeres indlæg; jeg vil eksperimentere lidt videre. Som med alt andet er der jo fordele og ulemper med alle slags koblinger. Jeg valgte denne Fleismann kobling p g a kobbeltæthed, og ikke mindst at den er rigtig let i forhold til alle andre koblinger at afkoble.

A koblinger giver for stor afstand; og kommer let i "kludder" når man trykker med lange træk; Rocos er næsten umulig at skille ad, o s v.

Hvis man kunne få en få mm længere Fleismann kobling, ville det nok være det umiddelbart bedste set fra mit snævre synspunkt.

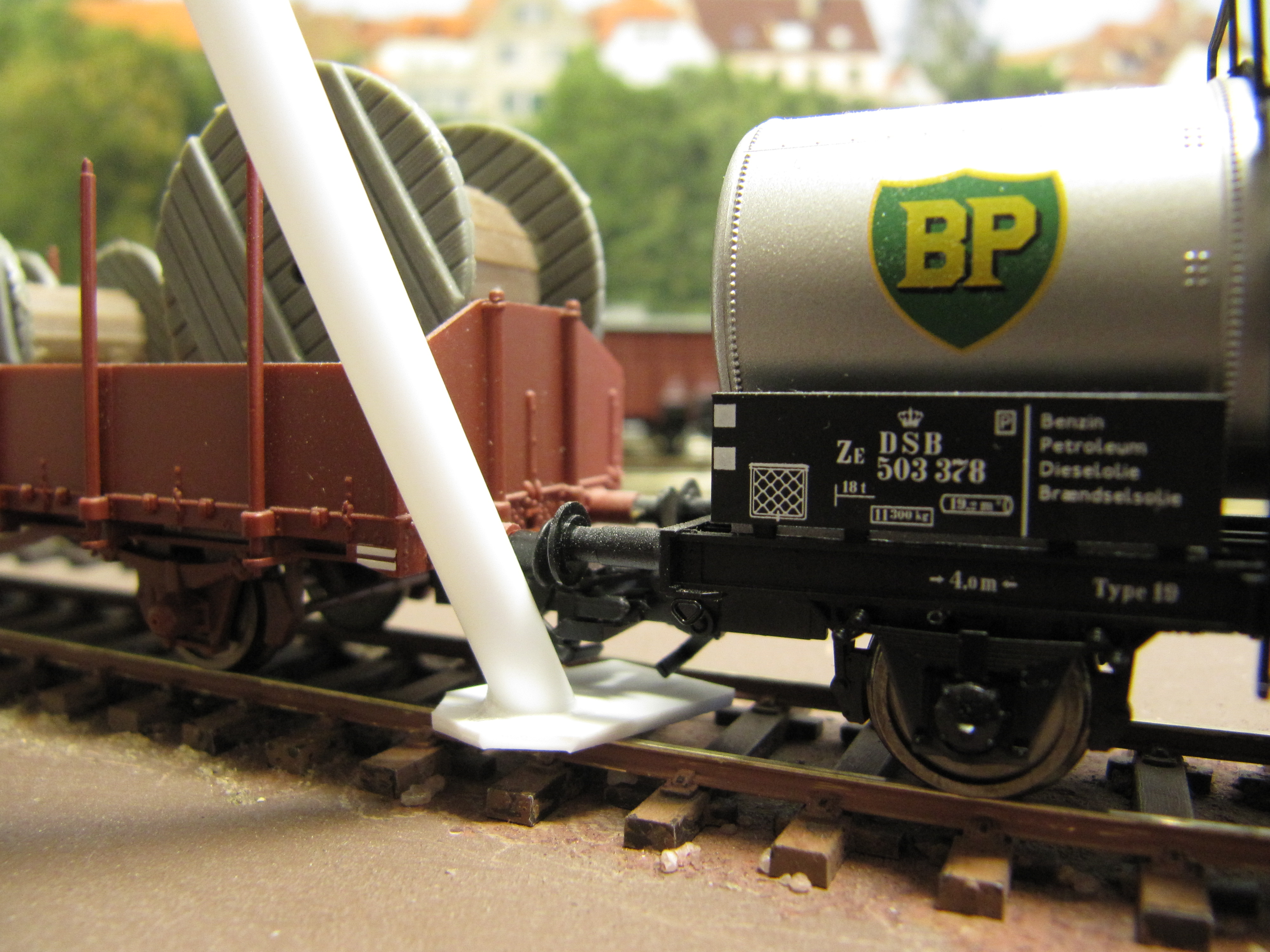

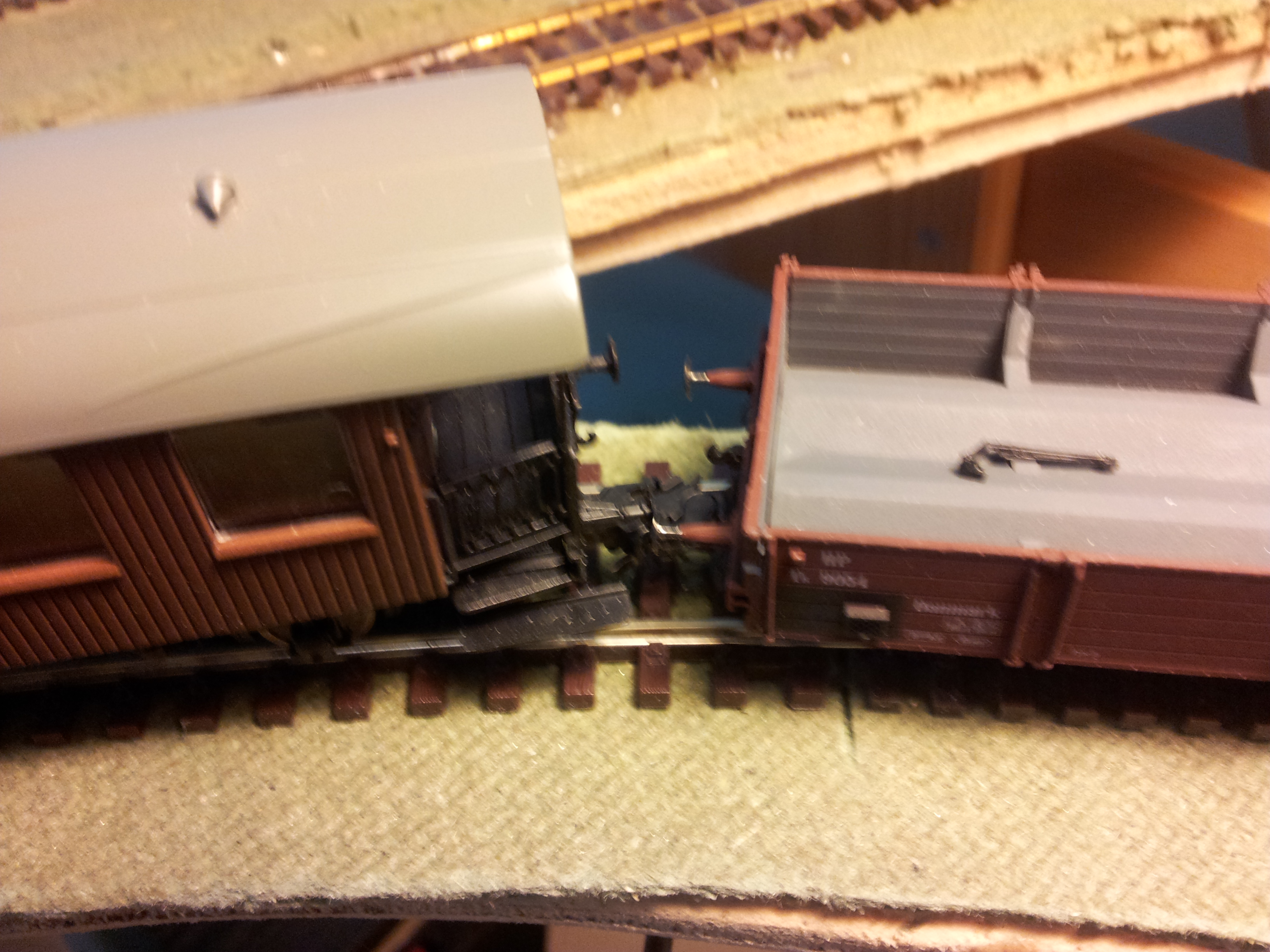

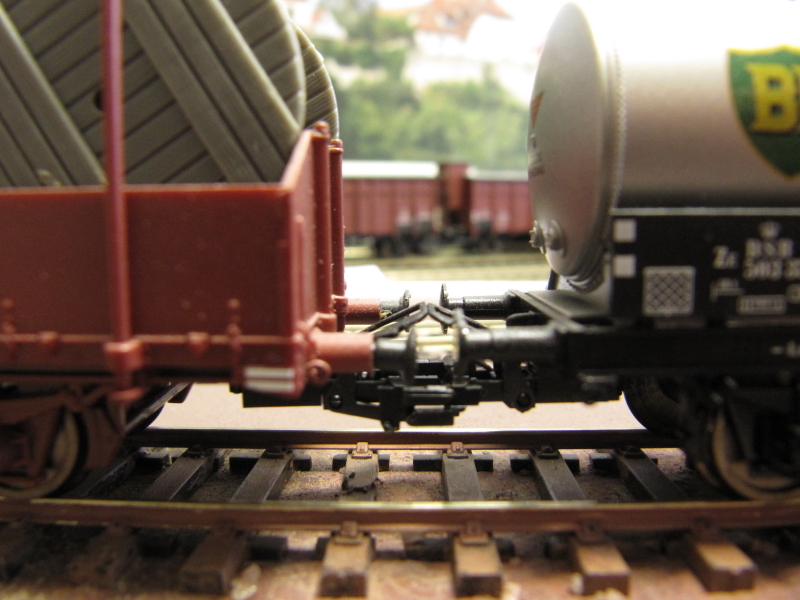

Har lagt et billede af "tæt kontakt", faktisk for tæt kontakt *S*

De er godt nok tæt på hinanden de puffer

Jan har spurgt efter en sporplan, den ligger så her.

Lige et par bemærkninger:

Det var vigtigt for mig, at lave en MB der gav gode og spændende kørselsmuligheder. Det betyder mange spor, og balancen havde sikkert være langt bedre hvis min plads var dobbelt så stor på hver led; men det er nu som jeg har valgt at lave det.

"0" er 120 cm over gulv, hvilket giver en god "se" højde; og gør det lidt lettere at komme ind under, vi bliver jo ikke yngre.

gul er 0-13 cm over "0"

grå er 13-19 cm over "0"

blå er mere end 19 cm over "0"

Højeste punkt er 26 cm over "0" i Tårbøl

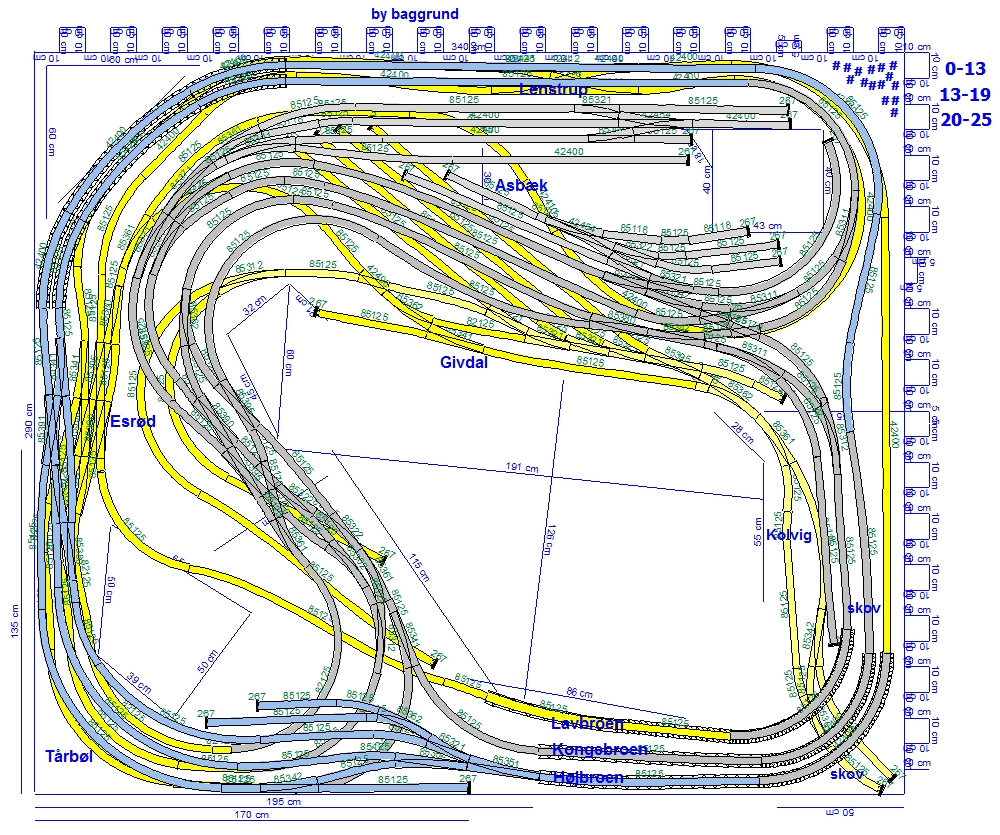

Wintrack plan 21 version 39



Den snedige har regnet ud at der er en dør ved broerne



Esrød; under opbygning

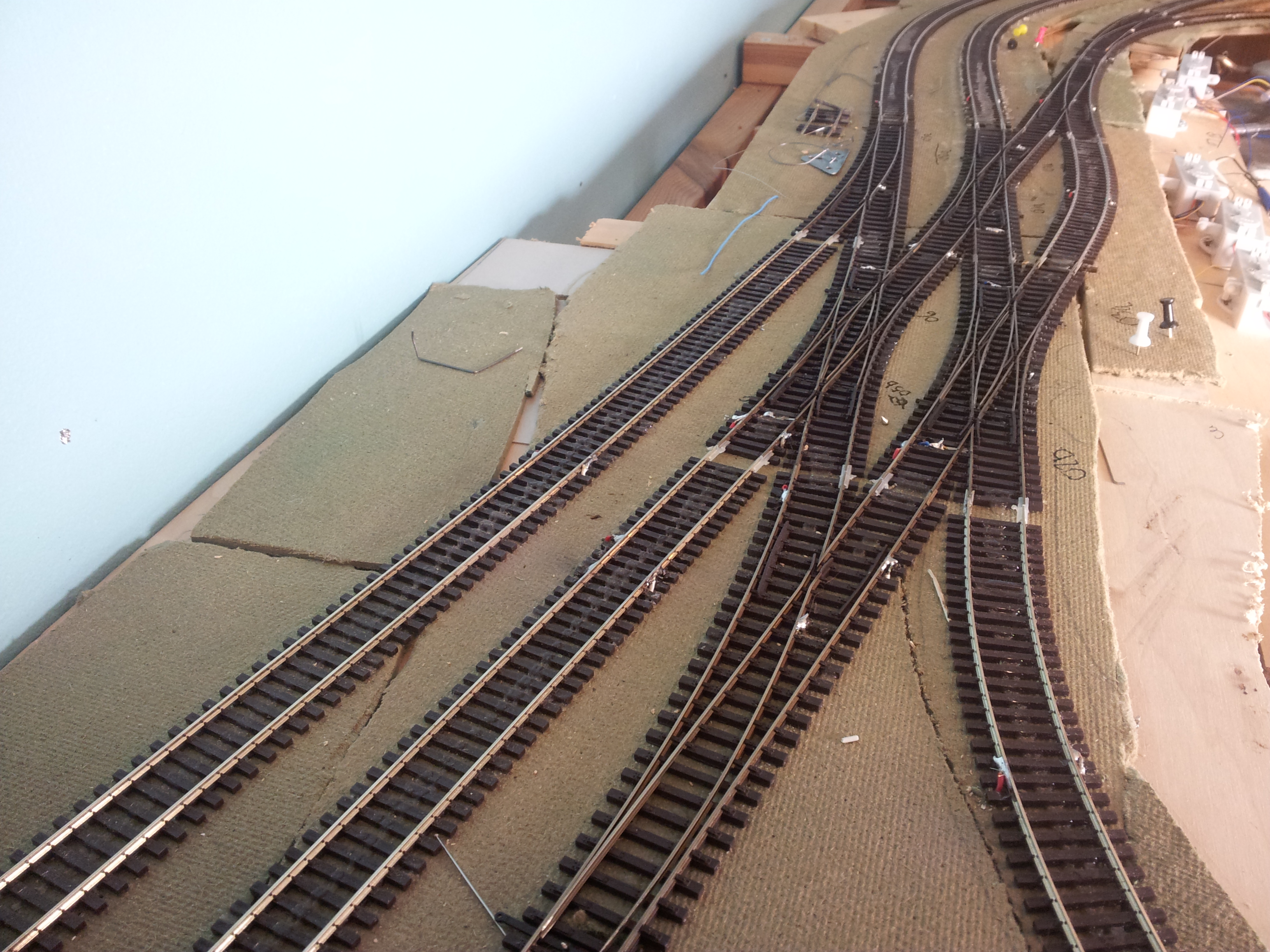

Her er så "Esrød" i byggestadiet ( fremgår vist tydeligt ) Underlaget er blød masonit som har været brugt til isolering. Det skal så skæres til, og der skal lægges ballast.
