Jørnebanen

Hej Jørgen.

Hatten af for dit projekt. Det er bare flot! Man får jo næste lyst til at fortsætte på sit eget projekt igen. God inspiration. Bliv endelig ved med at poste billeder.

Det er skønt at følge dit arbejde. Det er virkelig flot.

Venligst

Henrik PS

Hej. Det ser rigtig godt ud, flot flot, meget realistisk. Hvor brede er dine peroner, jeg er nemlig lidt i tvivl, om jeg har lavet mine for brede... De lamper du har lavet er også flotte.

Det ser simpelthen bare flot ud. Jeg følger flittigt med

Det ser super godt ud

Jeg har lavet en fodgængerbro

Se mere på:
http://www.jornebanen.dk/default.asp?page=opbygningen/opbygningen.asp?pic=153

Jørgen

Jørnebanen har fået en "train-spotter".  Se bare her:

Se mere på: http://www.jornebanen.dk/default.asp?page=opbygningen/opbygningen.asp?pic=157

Jørgen

Et ydmygt hjørne af stationen er færdigt:

Se mere her: http://www.jornebanen.dk/default.asp?page=opbygningen/opbygningen.asp?pic=162

Jørgen

Det ser godt ud, det du laver.

Jeg finder tit inspiration til min egen bane ved at kigge på dine billeder

Hej Jørgen.

Tak for kikket... Du skriver at din sporvogn er analog og starter/stopper med reed kontakter, for at du kan få lys i vognen... Hvorfor ikke bruge køreledningen til lyset, samt den ene leder i sporet? så får du også en lille gnist effekt ved pantografen, når køretråden skifter.



Jeg overvejede at bruge køreledningen, men jeg synes det er for bøvlet og for svært at justere.  Som det er nu hænger køreledningen 1-2 mm over pantografen, som derfor er uden fare for at hænge fast en nogle af alle sammenføgningerne af køreledningen.  Husk på at banen er modulopdelt.

Desuden synes jeg det er nemmere at sætte en magnet under sporet end at lave afbrydelser på flexskinnerne.  Jeg bruger spolerne fra nogle 10 kroners relæer.  De virker fint!

Gnisten fra pantografen må jeg så lave på en anden måde. Desuden ville jeg nok være nødt til at trække op mod 1 Ampere for at få en gnist.
Jeg er ved at sætte lys i sporvognen nu, men jeg tvivler på at det komme til at trække mere end 20-30mA.

Jørgen

Jeg har opdateret min liste med rullende materiel og tilføjet en masse billeder.

Se her: http://www.jornebanen.dk/default.asp?page=materiel/matlist.asp

Jørgen

Jeg er gået igang med sektion 1:4.  Det skal blive til rådhuspladsen i Jørne:

Se mere her: http://www.jornebanen.dk/default.asp?page=opbygningen/opbygningen.asp?pic=172

Jørgen

Det ser jo bare smukt ud :)  (som sædvanligt)

Jeg følger med med stor interesse og ser frem til flere billeder efterhånden som det skrider frem.

Det eneste problem er, at du giver mig alt for mange ideer når jeg ser din byggekunst

Som altid flot arbejde. Flot Rådhus. Jeg har præcis samme model stående på hylden, klar til at blive bygget når tiden er til det. Jeg er imponeret over at du bygger indretning i dine huse. Respekt for det! Bliv endelig ved med at tage billeder. Jeg vil ikke love at jeg ikke "låner" et par ideer.

Det er rigtig flot. Meget inspirerende at følge med i, og imponerende så detaljeret du bygger dine scenarier op, både på banegården, med trainspotteren og elektrikeren, og i rådhuset. Flot arbejde!

Hej Morten



Du kan glæde dig til Kibris rådhus.  Det er en fornøjelse at bygge.  Masser af fine detalier og korrekt skala.

Jeg laver ikke indretning i alle mine huse, men det giver et helt andet indtryk af et hus når der er noget bagved vinduerne, husene bliver 3-dimentionelle istedet for 2-dimentionelle med de trykte gardiner som følger med.  Indretningen behøver iøvrigt ikke at være særlig detailerede.  I nogle huse er det bare en stue eller butik jeg har fundet på nettet og printet ud og anbragt 1-2 cm bag "ruden".  Mere skal der ikke til.

Jørgen

Det med billeder fra nettet har jeg faktisk brugt, på både Kiosken og Severinsens VVS på Langgade. Det virker OK. Det kunne være jeg skulle gøre det på nogle af de bygninger der kommer tættere på beskueren. Tak for input.

Så blev jeg færdig med sektion 1:4!

Se alle billederne her: http://www.jornebanen.dk/default.asp?page=opbygningen/opbygningen.asp?pic=172

Jørgen

Det mangler en "Syndes godt om" Knap

Enig, det ser virkeligt godt ud

Det ser rigtig godt ud. Mange gode og flotte detaljer

Hold da ferie det er blivet godt

Det ser rigtigt hyggeligt og dejligt ud. den by ville jeg gerne bo i

Er det muligt at få en lejlihed på torvet ?

Danske signaler er dyre og I véd jo hvor nærig jeg er, så jeg laver mine PU-signaler selv.

Se her: http://www.jornebanen.dk/default.asp?page=teknik/pusignal/pusignal.htm

Jørgen

Rigtig flot resultat! Samme fremgangsmåde må kunne anvendes på dværgsignaler. Har du overvejet, at ætse bagsiden af printet til diodeforbindelserne? Det må kunne lette problemet og chancen for ikke at skære sig selv i fingrene ved dette pillearbejde

Whauw det er flotte signaler

I stedet for at skulle tilfile meget små messingrør, så kan man med fordel anvende tynd messingplade/folie eller dåseblik der klippes i facon (ca som en halvcirkel, men prøv dig frem) og rulles omkring en tynd pind med samme diameter som hullerne. Fordelen er, at skyggerne så er fixeret i hullerne når de skal loddes på og det er væsentlig mindre pillearbejde at klippe i folien med en saks end det er at save/file i røret.

Er i øvrigt vild med dit arbejde med banen. Det er meget inspirerende at se så mange finurlige løsninger.

Store toghilsner

Cristian

Jeg ætser skam også bagsiden til forbindelserne.  -Jo, jeg skal helt bestemt også have lavet nogle dværg-signaler.

Jeg må indrømme at de sidste signaler jeg har lavet er v.h.a. en Proxxon fræser.  Det gør det lidt lettere at lave skyggerne, men det kan skam også laves med en fil.

Jørgen

Hej Jørgen

Flot flot bane, der bliver virkelig kælet for detaljerne selvom de ikke lige ligger i synsfeltet, super godt.

Jeg sad og nød din side med alle billederne og fik en lille klump i halsen da jeg så Mercedes cabriolet, jeg har kørt i sådan en for nyligt. og lidt efter kom der så endnu en gammel mercer med de store lodrette forlygter, desværre havde den fået skiftet pærer på et uautoriseret værksted som ikke tænker på hvordan den burde se ud.
Smut hellere ned på værkstedet med den og få stiftet til nogle varmhvide dioder, de blålige egner sig bedst til moderne biler.

Takker også for dine beskrivelser af elektronikken, jeg kan dog ikke finde så billige reed rør, og vil da gerne vide hvor du har dem fra, ligesom jeg også gerne ville lære at lave de der forsinkelses moduler mm.

Måske du engang kunne forklare lidt mere for os der ikke er så gode til de ting.

glæder mig til at følge dit projekt fremover. dine evner kunne godtbruges på mit projekt (i nabo byen)

Hej Bilbanen

Tak for rosen.  Du har naturligvis ret med m.h.t. lyset i Mercen, men jeg synes det er svært at finde varm-hvide smd'er til rimelige penge.  Er der nogen som kender nogen?

Jeg har skam lavet en beskrivelse af "forsinkelses-modulet".  Den er her: http://www.jornebanen.dk/default.asp?page=Teknik/skjult%20opmarch/skjult_opmarch.htm
Det er godt nok til styring af (3-leder) tog, men samme kredsløb kan bruges til andre ting også.

Jeg har købt reed-rørene hos elektronik-lavpris.  De har nogle store mængde rabatter, så jeg købte en hel masse (-og måske for mange).
Hvor mange har du brug for?

Jørgen



På EBay kan man ofte finde nogle - men ellers er der en helt simple måde. Brug noget gul "clear colur" fra Humbrol og kom et tyndt lag på, er det ikke nok, så giv et tyndt lag mere - så har du et langt mere varmt lys.

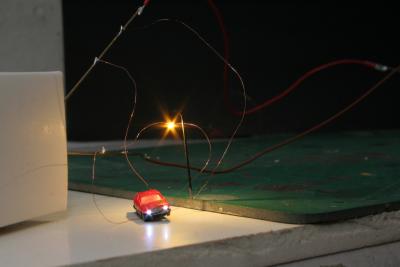

her er det en Spor-Z bil og lampe, begge med samme type diode i. Den i lampen har fået lidt gul clear colur på, her er det bevidst at den er så gul.

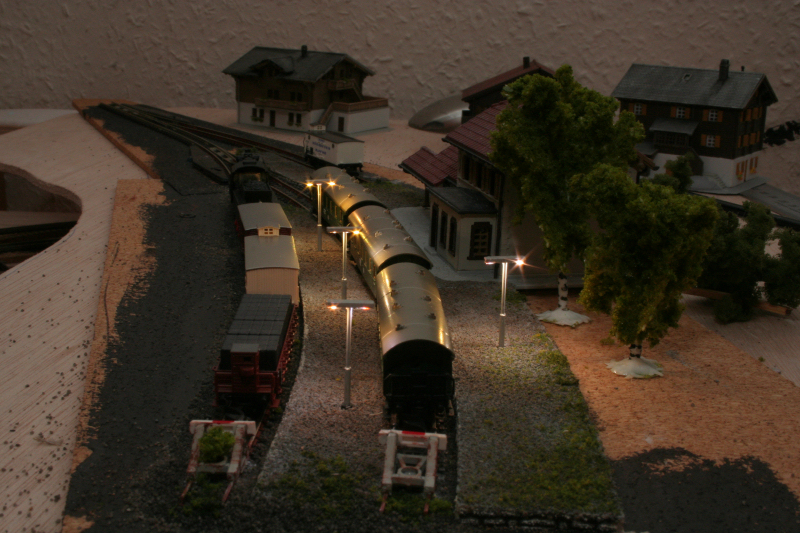

Det samme er sket i disse perronlamper men med kun et lag gul (begge lampetyper er lavet af mig selv med meget!! små SMD dioder :)  )





Undskyld jeg måske Hijacker tråden lidt, hvilke diode størrelser bruger i?

hvis flere var interesserede i at aftage en del kunne vi godt få prisen væsenligt ned i forhold til de 4-6 kr. man typisk må slippe for en varm hvid smd diode.

0603 eller 0805 eller noget helt andet?



Jeg bruger 0603 fra elektronik-lavpris.  Der kan jeg få dem for 2,95/stk (ved køb af 100), men det er kold-hvide.

Jørgen

altid en stor fornøjelse af se nyt fra denne bane er virkelig imporneret

Hej Jørgen

Jeg har bestilt en kasse hjem så jeg sender dig nogle til test (montering i MB) når de lander, jeg kan i øvrigt sælge dem til interesserede herinde til en billig penge.

0603 varm hvid - 100 stk. kr. 100,- + forsendelse, kan bestilles her jeg afventer lige priser på kold hvide, røde og gule, samt om interessen for disse er stor nok, inden jeg tilbyder dem.

Takket være det elendige danske sommervejr er jeg kommet i gang med min bjergbane:

Se flere billeder her: http://www.jornebanen.dk/default.asp?page=opbygningen/opbygningen.asp?pic=222

Jørgen

Ellers er der jo altid ledbaron.de: http://www.ebay.de/itm/300x-LED-0603-SUNNY-WHITE-WEISS-MIX-warmweisse-bl...

- og han har dem også med ledning, hvis man ikke orker "pilleriet" med lodning på de helt små dioder: http://www.ebay.de/itm/30x-SMD-LED-0603-Golden-White-Weiss-Microlitze-/3...

Jeg har købt en masse hos ledbaron - kan kun anbefales.

VH Kresten

Jeg er kommet lidt videre:

Se flere billeder her: http://www.jornebanen.dk/default.asp?page=opbygningen/opbygningen.asp?pic=235

Jørgen

Ser godt ud som altid

Der er kommet lys på den bjergrige del af Jørnebanen.

Se her hvordan jeg laver lygtepælene: http://www.jornebanen.dk/default.asp?page=opbygningen/opbygningen.asp?pic=243

Jørgen



Hej Jørgen. det er flot, det ser nemt ud, når bare man kan men noget i den stil, ville jeg også selv prøve at lave... flot, det er de

Hej Jørgen



Det ser rigtig godt ud.

Hvad har du lavet lampeskærmen af ?.

Ja de er ikke så tossede, tænkte på om man kunne have to tråde.

Som jeg forstod det, var lampen fremstillet af lysdiode, spændeskive og maling

Da' Carsten.

Jeg går ud fra, du spørger om det gennemsigtige glas? Det er ikke "lavet af noget", det er den standard indpakning, en 3 mm lysdiode har.

Ja - Spændeskiven er bare sat ned over lysdioden og limet fast med kontaktlim.  Sæt en klat kontaktlim på lysdioden lige foran "kraven", sæt spændeskiven ned over lysdioden og drej den rundt et par gange for at fordele limen.  Nemt!

De eneste som er lidt bøvlet er at male oversiden.  Det er nødvendigt at male oversiden flere gange, gerne med en tyk sort maling, så der ikke slipper noget lys ud.  Det letter arbejdet at sætte dem alle sammen op i række på en flamingo-plade, som vist på billederne.

Jørgen

Hej Jørgen.

Også fra min side skal der lyde stor ros til dig og dine inspirerende indlæg. Dit anlæg er fyldt med gode ideer til både el, landskab og tilbehør.

Et enkelt spørgsmål til dine fine gadelamper: Hvor kan du købe 3mm hvide lysdioder til en pris, der gør hele lampen til en 1,20kr sag?

Jeg har søgt på nettet bl.a i dine anbefalde links og andre herunder ebay, men ikke kunne finde noget tilsvarende.

Venligst Torben

Jeg købte en hel masse lysdioder hos Birgum for 1 kr/stk.  Birgum er desværre lukket nu.
Jeg har også på et tidspunkt lige efter jul købt en nedsat juletræskæde og taget LED'erne derfra, så kom de ned på ca 30 øre/stk, men de passer ikke rigtig i formen til gadelamper.

Er der nogen som kender til et godt sted at købe standard varmhvide lysdioder?

Jørgen

Her kan du købe 25 varmhvide LED for 0,99$ - og det er MED porto!

http://www.ebay.com/itm/25pcs-3mm-Round-Ultra-Bright-Warm-White-LED-Lamp-/190719625231?pt=LH_DefaultDomain_0&hash=item2c67c6880f

Tak til Skott

Ja - Det kan lade sig gøre at få dem billigt.
Jeg kom til at tænke på, nu jeg så at det var "Ultra bright": Husk at bruge en STOR formodstand min. 4-5KOhm, ellers lyser de alt for kraftigt.

Jørgen

Tak til Skott for det gode link. Jeg bestiller straks et par poser og skal holde jer orienteret om fremdriften.

Også tak til Jørgen for fiffet med de store modstande og lysniveauet. Det kan vel også løses med en seriekobling af 8-10 dioder uden modstand.

/Torben

Hov - Jeg var nok lidt upræcis dér; modstanden bør være 4-5KOhm ved 5V.  Den skal kun lige præcis lyse.  Jeg bruger en gammel PC strømforsyning til lys.  Brug altid en pæn udglattet strøm til lysdioder.

Man bør altid benytte en serie-modstand, også selv om man sætter flere LED's i serie.  Årsagen er at "modstanden" i en lysdiode er uliniær.  Uden formodstand kan LED'en gå fra slet ikke at bruge nogen strøm til at brænde af fordi den får for meget strøm.

Hvis man skal sætte lamperne i mit eksempel i serie, så skal de laves anderledes, fordi man skal have 2 ledere op i lygtepælen istedet for kun 1.

Jørgen
