Bredde på sporet

for sådan en novice udi 2 skinne drift, har jeg endnu et lille spørgsmål.

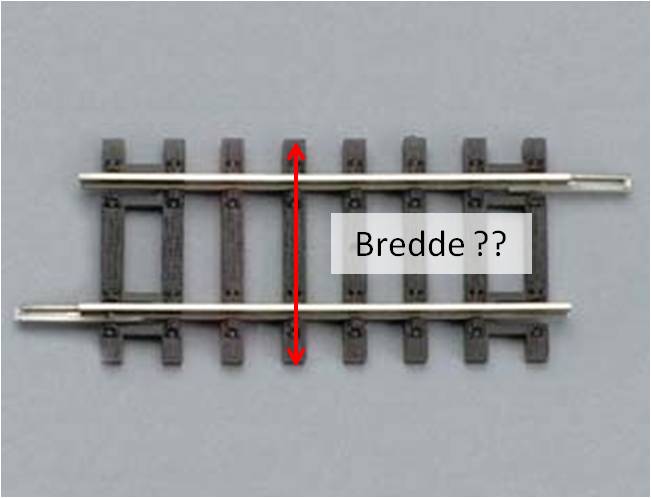

Hvor bredt er selve sporet??Billede

Like 0 kan lide
Top


Frben

Inspektør

Indlæg: 203

PB  Hjemmeside

Hej Striker.



Bredden på sporet ligger imellem 38mm til 40mm. jeg tager altid udgangspunkt i 40 mm når jeg sidder og tegner layout eller på anden måde skal bruge svelle bredden.



Ha en god dag Smile





__________________

Fantasien sætter ikke grænser, det gør pengepungen

Besøg Faldtsted



Like 0 kan lide
Top


CBorch

Skolelærer

Frederiksberg C

Indlæg: 229

PB

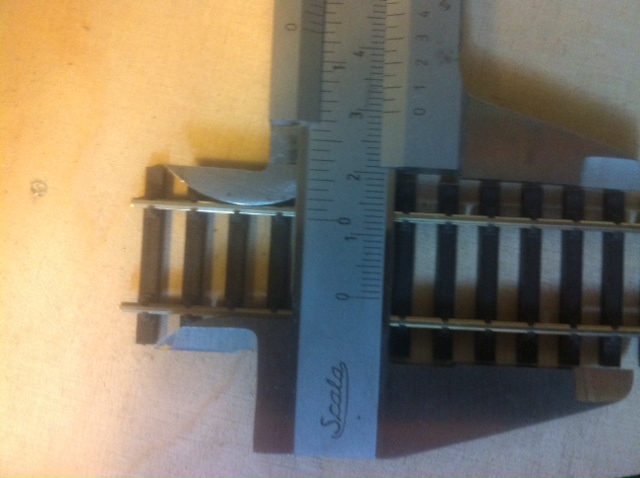

Bredden er ca 30mm

Målt på Peco code 75 men målet gælder også for de øvrige sporproducenters bredde.

Billede

Svellelængden ude i virkeligheden sættes til 2,5-2,7m (28,7-31,0 i 1:87)

http://www.jernbanearkivalier.dk/dsb-spor/jernbanespor-1953/37_jernbanespor-1953_sveller.pdf

Hvad angår fritrumsprofilet, som er vigtigt at forholde sig til ved sporplanlægning, så kan du finde oplysninger her.

http://www.dmju.dk/wp-content/uploads/2014/04/Nemnorm-102-DK1.pdf

http://www.dmju.dk/wp-content/uploads/2014/04/Nemnorm-103-DK1.pdf

Ovenstående NEM-normer er oversat til dansk.

Vil man vide mere, så er resten af normerne at finde (på tysk) på MOROPs hjemmeside.

http://www.morop.eu/de/normes/index.html

Til sporlægning kan udover NEM 102-103 også anbefales normerne NEM 111-114

Billede

De bedste toghilsner

Cristian

__________________

2-skinne H0, GDS, DSB, dansk epoke III

Like 0 kan lide
Top

Vær opmærksom på, at NEM normerne er et sæt fælleseuropæiske modelnormer, der ikke nødvendigvis er i skala med de enkelte nationale baneselskabers 1:1 praksis. Eksempelvis benyttede DSB for spor med træsvæller en afstand mellem svellerne på 625-650 mm, hvilket  giver 7,18-7,47 mm i 1:87. Peco's spor afbilelder engelsk standard, Tilligs tysk standdard osv. Så er man alligevel ude med skydelæren for at finde det rigtige fabrikat af modelspor, er det også relevant at måle svelleafstanden, inden man træffer sit valg. Man behøver vel at mærke ikke at bruge selvbyggerspor, for at få den korrekte afstand mellem svellerne; fabriksfremstillet fleks-spor og en hobbykniv er også en - om end tidkrævende - mulighed, og så skal man også være opmærksom på sporskifternes udseende - her kan man jo ikke "rykke sveller", og nogle sporskifter har et mere virkelighedstro udseende end andre. Der er mere om sporets udseende her og sikkert også andre steder på sporskiftet.dk. Går man ikke så meget op i sagen, at man mener, at svelleafstanden har betydning, er svellelængden ligegyldig.

__________________

Med venlig hilsen

Morten

Like 0 kan lide
Top


Rep Neslein

Kreativ designer for modelproduktion

Hedehusene

Indlæg: 980

PB  Blog

Hej

Da du skriver du er novice tillader, jeg mig at spørge om hvorfor du er interreseret i det mål?

Det mål er kun interessandt når du går efter selve sporets udsende

Det mest relevante mål når du planlægger, er afstand fra spormidte til spormidte.

Den skal som udgangspunkt være 50 mm i H0

Men i skarpe kurver er tillæg nødvendigt, da lange vogene ellers vil kunne kollidere med materiel i nabosporet

Det kan du læse meget mere om i NEM normerne.

Derfor bruger de fleste producenter ca 67,5 mm mellem spormidte i deres geometri, selvom det er udnødvendigt på ret spor og kurver med stor radius.

VhPer

__________________

Rep Neslein

Togtosse af sind og proffesion

Like 0 kan lide
Top


Striker

Forsvaret

Ikast

Indlæg: 38

PB  Blog

Grunden er at jeg gerne vil vide hvormeget to spor fylder i bredden, så jeg ved hvor brede ramperne som minimum skal være.

Like 0 kan lide
Top


H0 DCC

Indlæg: 32

PB

Det, du har tegnet ind i dit billede, er længden på svellerne og ikke sporbredden.

Hvis du vil vide, hvor meget afstand der er mellem to spor, er svaret afhængig af, hvilket fabrikat du bruger og naturligvis om du bruger flexspor.

Det letteste vil nok være at slå op på den relevante fabrikants hjemmeside eller katalog. Alternativt lægge sporene og måle efter. Husk dog fritrumsprofilet, dvs perroner og ramper kan ikke gå helt ind til sporet.

Like 0 kan lide
Top


Rep Neslein

Kreativ designer for modelproduktion

Hedehusene

Indlæg: 980

PB  Blog

Det blev jeg mindre klog af.

Hvilke ramper  er der tale om

Hvis du taler om ramper i form af plade eller andet til at lægge dit spor på så skal de minimun være fritrumsprofilet +  evt kurvetillæg

helst bredere i tilfælde af materiel skulle afspore.

Hvis du mener noget andet må du specificere.

Måske er der tale om begrebsforvirring, men det er svært at tage højde for alle mulige udlægninger af dette.

Prøv om du kan finde en bog om skinnelægning i model eller virkelighed.

F.eks DSB's Banernes bygning og udstyrelse, eller modelbanebøger der beskriver sådant.



vh Per





__________________

Rep Neslein

Togtosse af sind og proffesion

Like 0 kan lide
Top
