Inspiration til sporplan 345 x 200 cm

Okay, DENNE gang maa jeg sige at planen er virkelig god!!! (eller med andre ord; JEG kan godt lige den

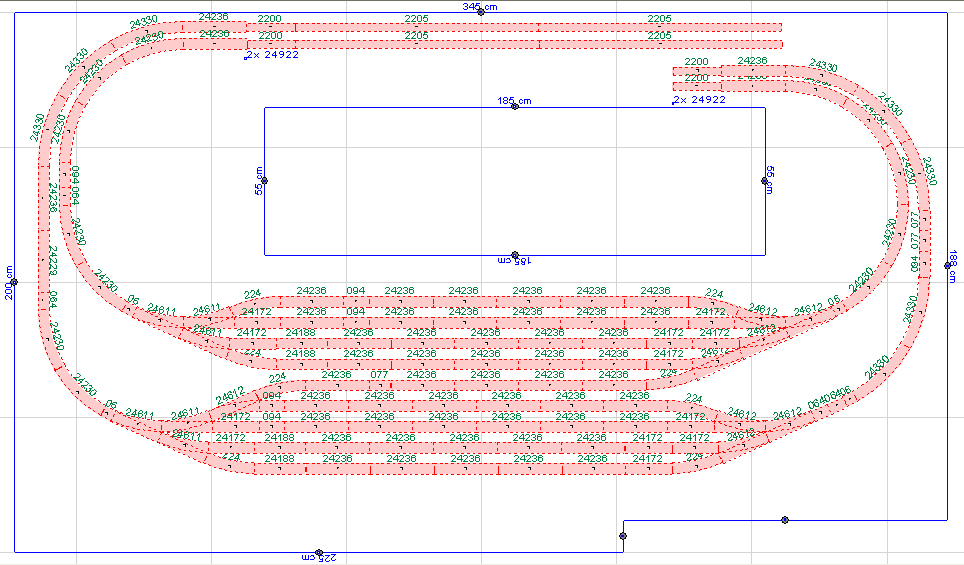

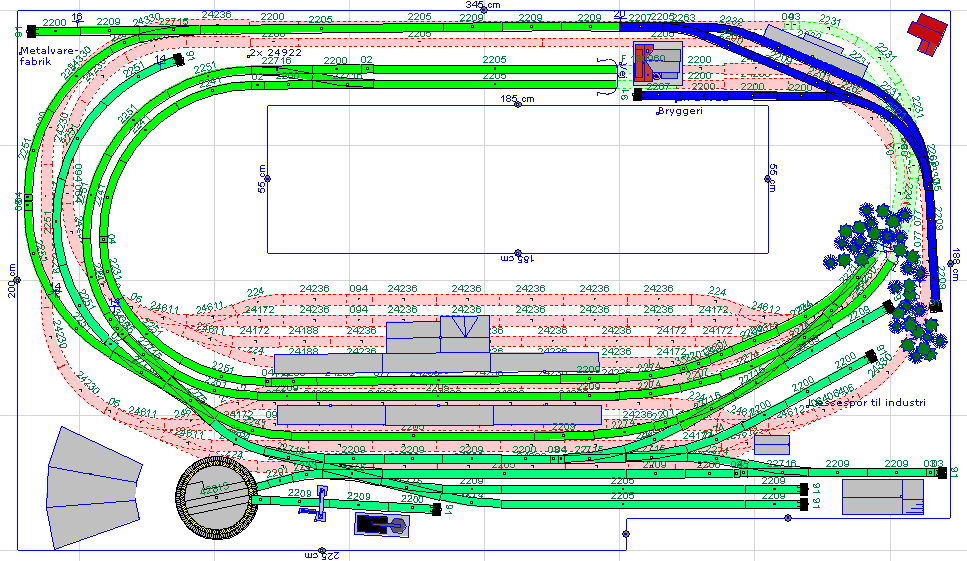

Den synlige del af anlaegget er perfekt anlagt. De noedvendige sporskiftekombinationer er tilstede, og stationens fuinktionalitet er simpelthen perfekt!

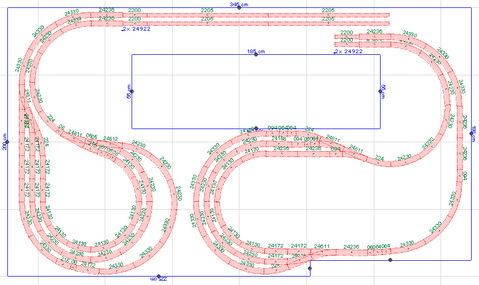

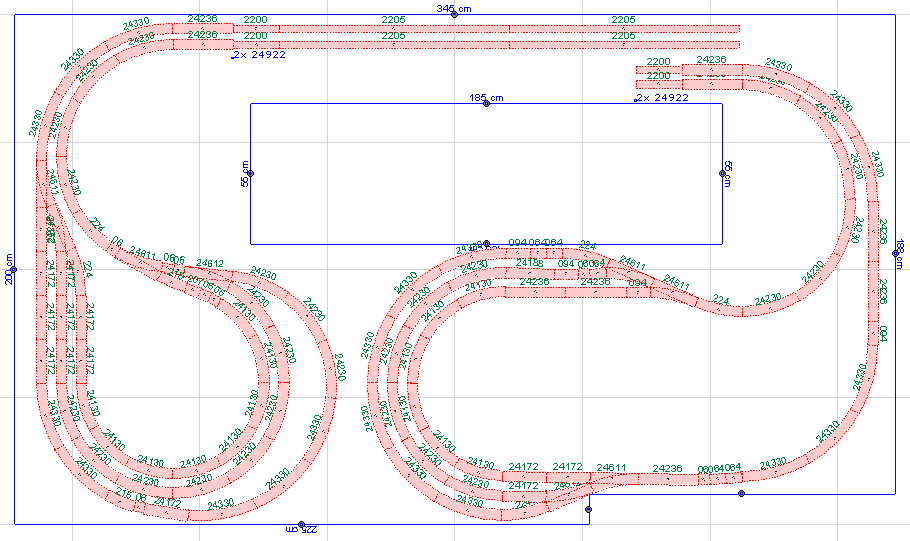

Selv er jeg jo tilhaenger af hundeben-banerne, saa der er ingen tvivl om hvilken version af den skjulte del jeg ville vaelge.

MEN det smerter jo en del at der kun bliver plads til 3 spor i hver vendesloejfe. Dette kan muligvis afhjaelpes ved at lave nogle skjulte blind-spor ogsaa, til vendetog. Disse blindspor kan f.eks. ligge i midten af hver vendelsoejfe, med sporskifteforbindelser til baade indkommende og udgaaende hovedspor; Paa den maade forstyrrer det ikke driften af resten af anlaegget, naar et vende-tog skal have skiftet retning.

Man kan sige at ISAER den til venstre liggende vendesloejfe boer have mindst eet blindspor, saaledes at tog til fra sidebanens endestation har et sted at koere hen...

Hejsa Dennis

Spændene anlæg, som jeg også selv læser om i Banen

Vedr. med at lægge sporplaner op på sporskiftet, så syntes jeg det er en god ide, for uanset om det er en plan man bruger eller ej, for der sidder mange bruger på sporskiftet, som ikke kan laves der egene planer, og for dem, vil alle former for sporplaner være en hjælp, og hvem af os der tegner sporplaner, har ikke en masse ideer ligende på computeren, som vi måske kunne lave en tråd til

Spændende og inspirerende sporplan!

Jeg kan også bedst lide kødbensplanen, da opstillingssporene i vendesløjferne kommer til at repræsentere resten af verden, hvorfra togene kan vende tilbage.

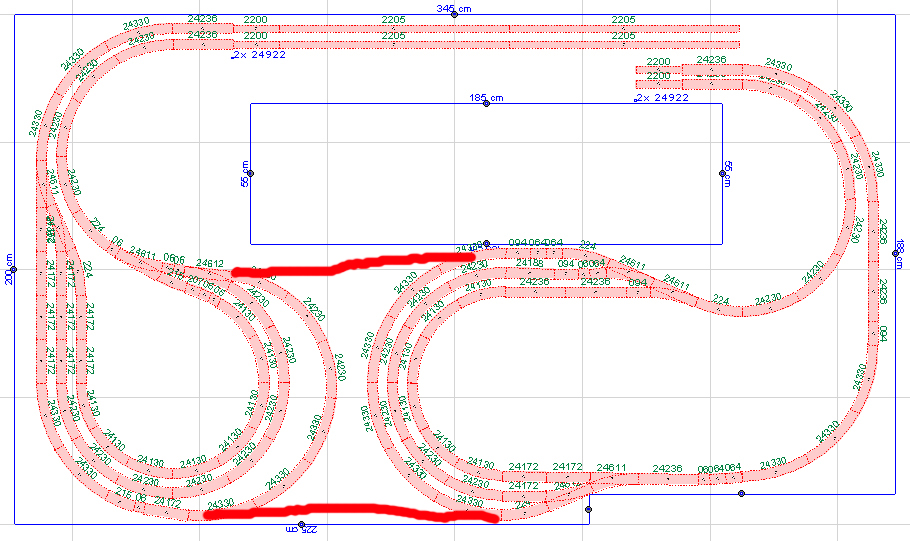

Men hvis du vil have det bedste af begge verdener, kunne man ikke ligeså godt kombinere de to planer med et par sporskifter således:

spændene plan.

men hvad er et hundebens bane.

sweetie66

En bane, lavet som hundeben, er en rundbane, som er trykket sammen på midten, så banen reelt er en dobbeltsporet strækning med vendecirkler i enderne. Jeg kalder dem vendecirkler, da man normalt benytter betegnelsen vendesløjfe om en enkeltsporet vendecirkel, hvor der køres ud og hjem på samme sporstreng.

Hej

Tak for jeres roser, kommentarer og ideer

Jeg må lige hurtigt fortælle at selve ideen til planen er direkte stjålet fra omtalen i Banen, skrevet og tegnet af Finn Frøsig. Så er det på plads.

Det var en stor udfordring at erstatte Peco sporene med Märklin K-spor, især da der mangler brugbare kurveskifter i Märklins sortiment, og netop disse spor benytter Peco sporplanen mange af.

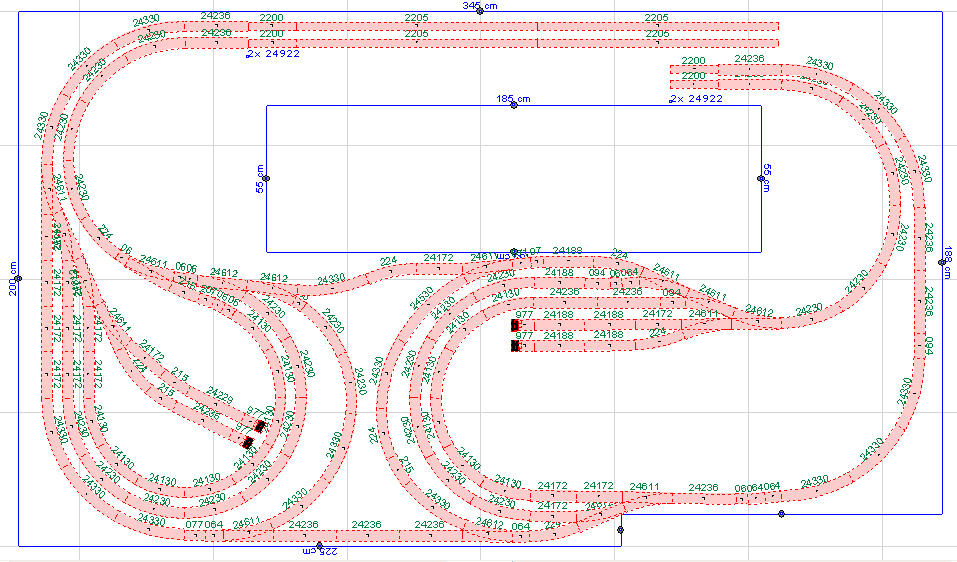

Jeg har tegnet de fremkomne ideer på nedenstående tegning. Desværre er blindsporene meget korte, men hvis man kan flytte den højre vendesløjfe lidt mod højre, så bliver mulighederne for længere blindspor større. Det er dog ikke noget jeg vil til at rode mig ud i

Jeg kan ret godt lide det, men en ting springer mig i øjnene:

Der ser ikke ud til at være et udtræksspor/dækningsspor, så al rangering kommer jo ud på sporet?

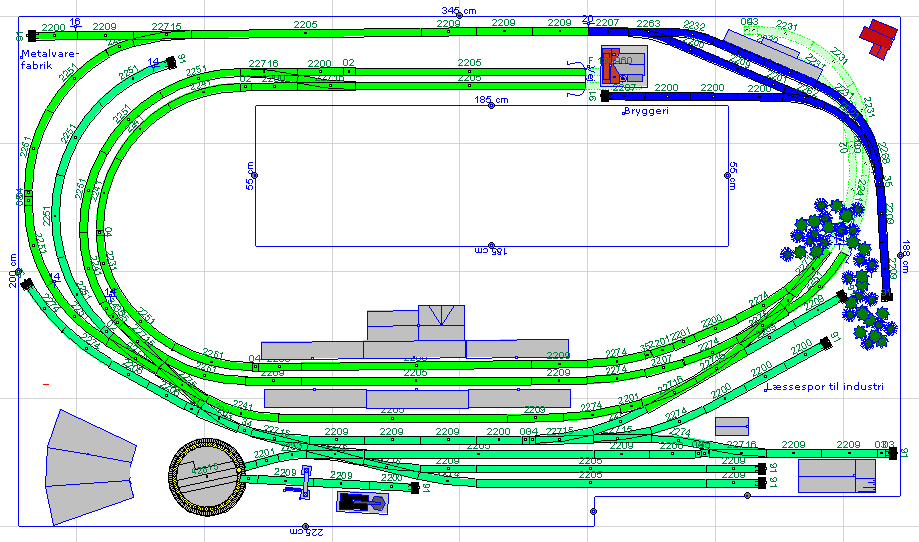

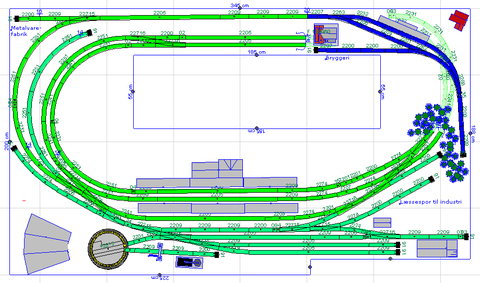

Jeg ville tilføje et sporskifte lige over drejeskiven og lave et udtræksspor der.

MVH:Per

Hej Per.

Du har ret i at rangeringen vil komme ud i sporet, men det er jo sidebanens/privatbanens spor som man rangerer ud i, og det må siges at være en mindre befærdet bane. Hvis man har råd til at købe et ekstra (dyrt) Märklinskifte, kan det sagtens lade sig gøre at ligge det her Desværre er det kun muligt at benytte et kort sporskifte.

hej

Er det mon muligt at du kunne ligge din sporplan ud som en fil til wintrack.

Eller hvis der er nogen der har lavet den med c skinner.

Hvordan gør jeg det :?: Sporskiftet tillader ikke at jeg uploader en .tra fil....

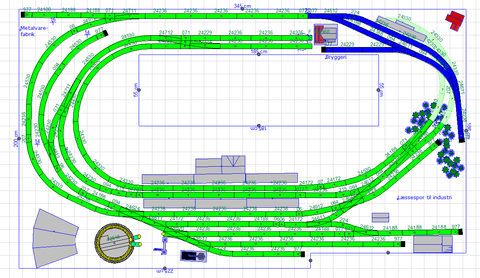

Jeg har iøvrigt prøvet at lave planen kun med C-spor, men det er meget vanskeligt at få en ordentlig plan ud af det, da der mangler et slankt dobbeltkryds i sortimentet. Jeg har vedhæftet et foreløbigt resultat (jpg), og jeg agter ikke at arbejde videre på det.

Du kan pakke den som zip fil og lægge den på fx http://peecee.dk og linke til den herinde.

Hallo

Takker mange gange for billedet. Er i fuld gang med at lave planen med c skinner. Dog mangler jeg en skinne oversigt så jeg kan se de forskellige radiuser og skinne samsætninger.

Ligger planen ud når den er færdig

er der en venlig sjæl der kan fortælle hvorfor sporskiftet ikke acceptere upload af .tra filer?

cmq, er du ved at være klar med en sporplan, jeg/vi kunne kigge på?

Prøv at pakke TRA-filen med WinZip - så tror jeg at Sporskiftet tør modtage dine fortrolige dokumenter.

Har lavet en plan der ligner under

http://www.sporskiftet.dk/node/2058

Desuden har jeg lavet en plan i Skala n

http://www.sporskiftet.dk/node/2129

Det kan undre mig at når der ligger en plan i H0 er der stor interesse, men lige så snart det er i skala N er der ikke nogen der gider at komme med deres meninger.

I bund og grund er det jo det samme det går ud på. Men det kan da være at H0 folket ikke vil nedværdige sig selv til at ha noget med Skala N at gøre ??????????

Det var ligegodt sat... - syntes jeg havde kommenteret på den, men det kan jeg da godt se at jeg ikek har.

En del af gruden skal nok lige i at os der kører H(alv)0(verstørrelse) ikke har så meget erfaring med den der uNderlige lille størrelse.

Det har næppe noget med "nedværdigelse" at gøre.....

Klaus

Og så er det ikke helt rigtigt, at skalaforholdet kan være lige meget ved udarbejdelsen af sporplaner. Det kan godt være, at N er ca. halvt så stort som H0, men vore fysiske rammer ændrer sig jo ikke med den valgte skala. Vores personlige rækkevidde er stadig den samme, vi kan spænde over mere bane i N, hvorfor dele af anlægget kan være smallere end i H0, den lodrette afstand mellem sporene kan være kritisk, da det ved bredere stykker kan være sværere at komme til afsporet materiel i N, den afstand, vi skal bruge for at få vore maver rundt er den samme, hvorfor gangarealerne virker relativt bredere i N, lokomotiverne i skala N kan undertiden være så lette, at de kræver mere moderate ramper, end deres tilsvarende søstre i H0, ser krappe kurver ikke godt ud i H0, virker de helt forkerte i N, hvorfor man i denne størrelse også har en tendes til store kurver, etc.

Men det er da rigtigt, at en grundidé i en sporplan kan overføres til andre skalaer.
