Spindel - Helix - Gleiswendel

Ja ups, du havde jo et link til Henrik´s billeder :oops: men her så et til en af videoerne, hvor hans helix indgå

http://www.youtube.com/watch?v=IlZwbDtzbYA&feature=channel_page

Imponerende arbejde. Det ser jo ud til, at vores hobby er ved at blive systematiseret

Dette regneark til beregning af helix-dimensioner, har jeg fundet på http://www.stayathome.ch/gleiswendel.htm

Det kan måske være nyttigt

Sikke en imponerende artikel om helixer

Vil meget gerne vise billeder fra mit arbejde med en helix, men er i øjeblikket i gang med at save ud og skal først så småt snart i gang med at samle den. Regner med at oprette en selvstændig tråd med min bane i nær fremtid. Men vil godt have noget mere at vise frem Men vil få taget mig sammen og vil prøve at vise en sporplan.

Ellers bliver stigningen på min ca. 2,2 % - 2,5 %, for netop ikke at få for megen vrøvl med det rullende materiel. R = 55,3 cm. Underlaget er 2 x 4 mm krydsfiner, der bliver limet sammen forskudt for at gøre det mere stabilt. Og også aht. stabiliteten vil jeg bruge 12 gevindstænger, naturligvis sat sammen parvis. Der bliver ikke så meget "luft" mellem lagene, men nok til at man kan gå ind og afhjælpe en evt. afsporing. Skinnerne bliver ikke flexspor (Märklins K-flexspor er for bøvlet i kurver) men simpelthen R4-skinner (2241´ere). Det fordyrer det lidt, men tror det er givet godt ud i den sidste ende.

Formålet med helixen er et forbinde opstillingsbanegården med vendesløjfe (nederste "etage") med resten af anlægget hvor der kommer en lille mellemstation og en større endestation (næste "etage").

Mvh

Claus

Den der "sekskantede" model du kun linker til, ser jeg i flere og flere fora blive anbefalet, på grund af stivhed og let opbygning.

Klaus

Tak for feedbacken ind til videre.

Jeg har opdateret artiklen med alle nuværende kommentarer.

Endnu en leverandør af færdige elementer: http://www.hahotec-online.de/

I galleriet kan du få inspiration til selv at bygge.

Kan ofte findes på ebay.de

Spændende. Den er kommet med i oversigten.

Hej Claus

Du må da snart være færdig med den helix. :roll:

Der er jo gået 9 måneder nu.

"Kresten" skrev:

Imponerende arbejde. Det ser jo ud til, at vores hobby er ved at blive systematiseret :)Dette regneark til beregning af helix-dimensioner, har jeg fundet på http://www.stayathome.ch/gleiswendel.htmDet kan måske være nyttigt

ok, hvordan udfylder man skemaet korrekt med skinnetype når man bruger Rocoline flex u /ballast.

Og er der en mindsteradius?

Min skal være enkeltsporet, skal man så bare dividere bredden med 2, så får man det korrekte mål?

For at få målene til en enkeltsporet helix, indtaster du blot den radius på det spor du vil bruge i helixen, feks. 420 mm, i både Innengleis og Ausengleis, så spiller det. Mindsteradius i en helix afhænger af hvor lange tog du vil køre med. Hvis du vil køre med korte tog, kan mindsteradius efter min mening være 420 mm, så får du en stigning på ca. 3% (men det udregner programmet selv når du indtaster), men hvis du vil køre med længere tog, skal din radius højere op for at få en så lille stigningsprocent som muligt, helst under 2,5%.

Hej

Nåja selvfølgelig. 2 x samme radius.

jeg skal primært køre med korte tog i mit alpelandskab.

skal faktisk bruge to helix'er én til op i bjerglandskabet og én til ned igen.

jeg får følgende tal ved 2 x 420 mm

Brett Länge: 513,8 mm

Brett Breite: 102,9 mm

Versatz: 118,8 mm

Wendel Innenradius: 342,1 mm

Wendel Aussenradius: 513,8 mm

Steigung Innengleis: 3,1%

Steigung Außengleis: 3,1%

Hvordan bestemmer man højden på helixen?

Eller faktisk sådan her, UDEN valg af skinnetype da jeg kører med flexskinne.

Gleis Innenradius: 420,0 mm

Gleis Aussenradius: 420,0 mm

Breite der Gleisbettung: 47,0 mm

Sicherheitsabstand: 5,0 mm

min.Höhendifferenz p. 360°: 82,3 mm

Brett Länge: 517,9 mm

Brett Breite: 109,5 mm

Versatz: 126,4 mm

Wendel Innenradius: 339,0 mm

Wendel Aussenradius: 517,9 mm

Steigung Innengleis: 3,1%

Steigung Außengleis: 3,1%

Ud fra, hvor mange omgange den tager.

Klaus

ok yes...

Men dvs. man skal forlænge hvert andet stykke for at kunne hæfte den over hianden?

eller skal alle stykke være lige store?

er lige "matematisk lost"

Prøv lige siden på "dansk" først:

http://translate.google.com/translate?js=y&prev=_t&hl=da&ie=UTF-8&layout...

Du laver 12 stykker træ (4 mm krydsfiner), hver anden vendes om og limes på bagsiden af "makkeren". Disse 6 sammenlimede stykker sættes så sammen til en hel rundkreds.

Klaus

nå ok på den måde....

tak for overstættelse...

har "kun" 9 mm krydsfinér, går den?

Hej Thrane

Jeg kan ikke anbefale 9 mm. Så bliver pladen 18 mm tyk i forhold til de 8mm. En ekstra højde på 10 mm betyder meget for hældningen.

Mht. til pladernes samling så har jeg denne tegning på min side:

Som Moppe skriver er nederste lag et spejlbillede af det øverste.

Jeg har lavet en tilsvarende illustration:

Det samme - vist på en mere 3 dimensionel måde. Jeg har tilføjet denne tegning til Min anden helix

Håber det giver en bedre forståelse.

"Erik 1:87" skrev:

Hej ThraneJeg kan ikke anbefale 9 mm. Så bliver pladen 18 mm tyk i forhold til de 8mm. En ekstra højde på 10 mm betyder meget for hældningen.Mht. til pladernes samling så har jeg denne tegning på min side:Som Moppe skriver er nederste lag et spejlbillede af det øverste.Jeg har lavet en tilsvarende illustration:Det samme - vist på en mere 3 dimensionel måde. Jeg har tilføjet denne tegning til Min anden helixHåber det giver en bedre forståelse.

Nej helt klart - 18mm er for meget. Skaffer bare noget 4 mm.

Tak for din tegning.

Godmorgen,

Hvorfor skal det egentlig gøres så "besværligt".

kan man ikke skære hver etage ud i ét stykke.

F.eks. vha. er en snor, blyant og skrue der tilsammen fungerer som passer?

Så blicer den også helt rund og fylder ikke så meget som en sekskantet gør.

Jo, det kan man sagtens. Ulemperne er at du spilder en masse plade, får en ikek så stærk konstrukrion og skal du have plads til gevindstænger til at holde etagerne oppe skal de alligevel have en bred kørebane, for at vogne ikke støder ind i gevindstængerne. Husk at skærer du det ud af en plade, skal du finde en måde at lave en stiv samling mellem pladerne på. Det kommer man omkring ved, på den "besværlige" konstruktion.

Klaus

Er det ikke nok at lave ca 2 cm ekstra bredde til gevindstænger?

ok ja så er der en lille udfordring med at samle etagerne..

Hvor lange vogne vil du køre med?

En 303mm lang vogn stikker noget ud over kanten i et sving...

Klaus

Prøv at tage et stort stykke papir, lægge dine skinner op i den radius du vil have og herefter sætte dine længste vogne på skinnerne - så kan du se hvor langt vognene rækker ind over.

På papiret tegner du skinnernes placering og det punkt som vognene rækker ind til og du vil se at der er brug for god plads til gevindstængerne.

Martin

Det kan du godt, hvis du har masser af plade og laver lidt "buler" til gennemføring af gevindstængerne. Det var næsten denne fremgangsmåde jeg brugte på min første helix og her brugte jeg 9 mm krydsfiner. Jo færre samlinger jo nemmere, men det tager tid at arbejde i buer og den sekskantede er faktisk meget simplere og hurtigere at lave. Pladsmæssigt kan der ikke opnåes noget videre.

Hej Erik !

Det er da godt nok noget af en aprilsnar du har på Forsiden,

og nogle flotte Helix'er du har,som vi andre også kan lære af!

"jimmyoldtimer" skrev:

Det er da godt nok noget af en aprilsnar du har på Forsiden,

Ja, jeg sidder godt nok også og håber at det er en aprilsnar!

- Martin

Hej med dig Erik

Hvis det ikke er en aprilsnar er det da noget af et valg og gøre..

Håber det er en lille nar..

Omvendt skal man jo også i et ægteskab passe på ikke at sidde for meget på hinanden, det ses da nogle steder.

En god interesse eller flere er da en rigtig god ting også for et ægteskab..

Nå det var lige en lille tanke..

God påske til jer alle sammen..

med venlig toghilsen

Togthom

nogen der vil vise/linke til hvor en helix bliver implementeret i forbindelse med et bjerg?

"jimmyoldtimer" skrev:

Det er da godt nok noget af en aprilsnar du har på Forsiden,

Man skal jo altid stå sig på god fod med konen. Jeg vil gøre meget til, at det ikke kommer så lang, at jeg skal tage dette svære valg. Heldigvis var det 1. april i går.

"Erik 1:87" skrev:

"jimmyoldtimer" skrev:

Det er da godt nok noget af en aprilsnar du har på Forsiden,

"marrix" skrev:

Ja, jeg sidder godt nok også og håber at det er en aprilsnar!

"Togthom" skrev:

Håber det er en lille nar..

Man skal jo altid stå sig på god fod med konen. Jeg vil gøre meget til, at det ikke kommer så lang, at jeg skal tage dette svære valg. Heldigvis var det 1. april i går.

Det var da rart det kun var en Griner og ikke en begræder

Tager du ikke snart noget Video af din bane,og delagtigør os andre med din kunnen i Helixer Osv.

Jimmy

Hej

Skal i gang i morgen aften med helix'en. Det bliver sikkert morsomt.

Håber jeg har fattet hvordan den skal samles:-)

Hilsen

Rasmus

Held og lykke!

får vi billeder?

"frede2300" skrev:

Held og lykke! får vi billeder?

ja -

men hvordan skal man indtegne/udregne den 60 graders hældning.

Hej

med en vinkelmåler.

Tonny

Jeg tillader mig at citere fra Eriks side om sin anden helix "Pladerne udskæres efter målene fra regnearket og det er rart at have i baghovedet at en vinkel på 60 grader svarer til at man for hver cm i bredden skal måle 0.58 cm i længden.". Det er denne måde jeg har brugt, og det passede perfekt.

Skal de forestille at være ens alle "strimler" på dette billede?

Synes nogen af dem er skæret lige af i den ene ende.

hvilken dog ikke fremgår af proceduren.

???

Link:

http://www.my1287.dk/images/my1287/second_helix/IMG_4271.jpg

Hej Rasmus

Alle pladerne er ens og 60 grader i enderne.

ok- bare for at være sikker.

Du har godt nok udnyttet din plade optimalt.

Hej gode MJ-kolleger

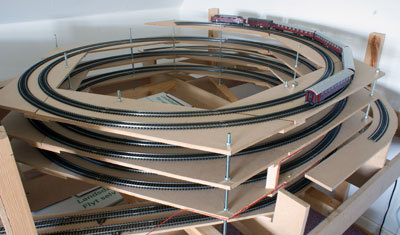

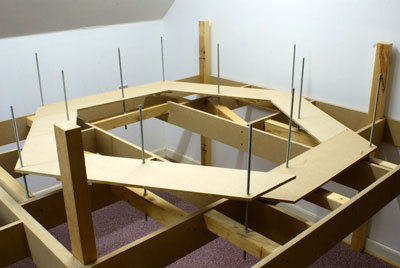

Jeg melder mig lige på banen med billeder af min egen helix, der netop er færdiggjort. Som det fremgår af billederne, har jeg brugt den sekskantede model, som jeg har ladet mig inspirere af på Erik 1:87s hjemmeside.

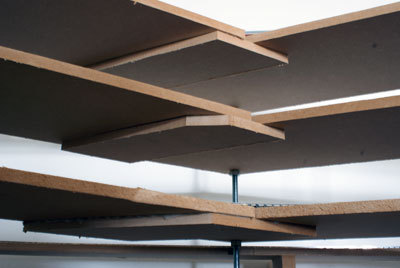

Materialet er 9 mm MDF-plade, og stykkerne er samlet med små "samlestykker" og hvid lim. Bærepindene er 8 mm gevindstænger. Det giver en ganske solid konstruktion, for nu at sige det mildt.

Den lodrette afstand på 360° er 90 mm, og yderste spor har en radius på 618 mm. Det giver en stigningsprocent på 2,3 for yderste, og 2,6 for inderste spor. Jeg har brugt nogle timer på at teste og "tilkøre" helixen med forskelligt materiel, og det har bare spillet!

Senere skal jeg igang med en helix i modsatte ende af anlægget, den skal bære 3 spor. Men det er jo "piece of cake" når men bruger det fremragende "Gleiswendel"-regneark.

vh Henrik

hvad har du tænkt dig at dække helixen med? (bygge den ind i).

[/quote]

hvad har du tænkt dig at dække helixen med? (bygge den ind i).[/quote]

Det bliver - forventeligt - bymæssig bebyggelse. Planen er at lave en gade sådan ca. skråt gennem helixen (se billede 3) og så lade en vejoverføring "kamouflere" overgangen mellem synlig og skjult strækning, lidt til venstre for MYen. Den synlige strækning - som altså ikke er synlig endnu - bliver så med en væsentig større radius og fører over i selve stationsområdet, til venstre udenfor billedet...

vh Henrik

Det ser godt ud Henrik, men 72 mm er ikke meget (Det er prisen for ikke at anvende 2 lag plader til samlingerne). 72 mm er 2 mm mindre end jeg har - men vel at mærke frihøjden over skinnekant. Med underlag og skinner kommer du vel ned på 66 mm, men selvfølgelig kun under samlingerne.

Godt ser det ud og det glæder mig, at du blev inspireret af siderne.

Vi vil se billeder!!

"Erik 1:87" skrev:

"DennisTR" skrev:

Det er denne måde jeg har brugt, og det passede perfekt.

Vi vil se billeder!!

De kommer Skal bare lige være helt færdig først, inden jeg vil vise frugten mine anstrengelser frem. Venter pt. på spor, men de kommer nok snart.

denne sætning fatter jeg intet af...

har stirret mig blind..

Pladerne udskæres efter målene fra regnearket og det er rart at have i baghovedet at en vinkel på 60 grader svarer til at man for hver cm i bredden skal måle 0.58 cm i længden

Det er måden hvorpå du kan lave den 60 graders vinkel.

Enderne af pladerne skal være vinklet 60 grader i begge ender. Og denne vinkel kan du let lave ved, at tage bredden af dine plader (feks. 15 cm) og gange med 0.58 = 8,7 cm. De 8,7 cm (i dette eksempel) er den længde den korte side af dine plader skal være kortere i begge ender. På denne måde har du lavet en præcis vinkel på 60 grader.

Dennis - du har tacklet min hjerne! flot!

og tak!

Så lidt
