Analog diagram

Hej

Jeg er helt ny startet, har fået en masse analogt marklin HO.

Er der nogen der på en let forstålig måde kan forklare mig diagram.

Jeg har følgende.

Transformator, 7072 og 7209.

hvad bruges 7209 til.

som jeg forstår det, er 7072, strøm til skinner, med grøn og rød stik.

den gule fra skinne. skal så føres til 7209 og den sidste derfra til transformator.



Like 0 kan lide
Top


MM.Andersen

Tekniker (Auto)

Nordsjælland

Indlæg: 176

PB  Blog

Hej hvis du søger på numrene og diagram på det du spørger om så kan du se hvordan det forbindes du vælger billeder i søgemaskine

vh Andersen

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.248

PB

7209 er en fordeler box, du kan bruge, hvis du anvender Märklin's små stik.

Se her:

https://www.maerklin.de/en/service/product-database/#search-form



Den anden - 7072 til f.eks. at skifte sporskifter/magnetartikler - er så gammel, at jeg ikke tror, at du kan finde den der.





__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.049

PB  Blog

Olga skrev:

Hej

Jeg er helt ny startet, har fået en masse analogt marklin HO.

Er der nogen der på en let forstålig måde kan forklare mig diagram.

Jeg har følgende.

Transformator, 7072 og 7209.

hvad bruges 7209 til.

som jeg forstår det, er 7072, strøm til skinner, med grøn og rød stik.

den gule fra skinne. skal så føres til 7209 og den sidste derfra til transformator.



Du skal ikke have gul til skinner...



Rød og brun er til skinner

Gul og brun er til lys og magnetartikler.



Så til et sporskift for eks: så er det gul på trafo til gul på drev/sporskift. De to blå fra drev/sporskift ryger i hhv et rødt og grønt stik i pulten. Fra enden (gavlen) af pulten kører du så en brun til brun på trafo.



Så burde det virke



__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


Jean

Indlæg: 93

PB

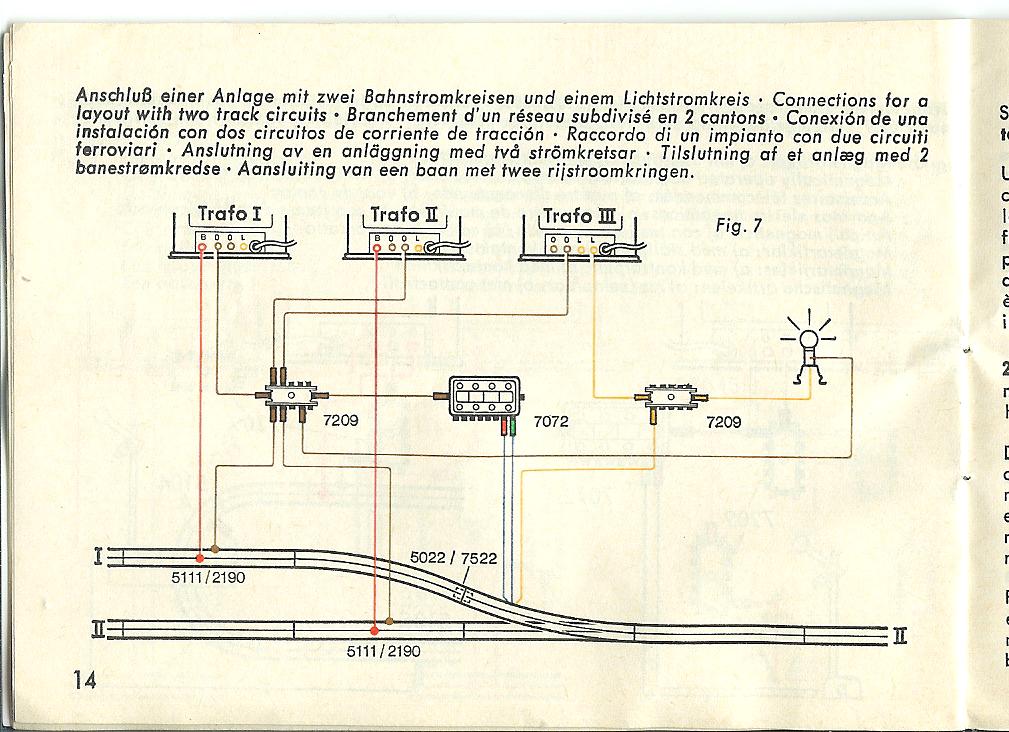

BilledeBilledeBillede

__________________

Jean - Märklin fan.

Like 1 kan lide
