a62213

Indlæg: 382

PB

Trykknap istedet for vippekontakt

Hej alle,

Vil høre om jeg kunne få lidt hjælp til følgende 2 scenarier. Har en tanke om jeg gerne vil bruge trykknapper i stedet for vippekontakter til mine sporskiftedrev.

1 - én knap til et sporskiftedrev

En knap der henholdvis stiller sporet den ene og anden vej. Helt som en vippekontakt. En sportavle vil vise hvordan sporene står. Hvad skal jeg søge efter?

2 - 2 knapper til et sporskiftedrev

Knap 1 til ligeud. Knappen skal lyse når den er aktiv. Knap 2 til afkørsel, den skal lyse når den er aktiv. Dvs, hver knap skal ligesom nulstille den anden knap, i hvert fald med den ikke aktive knaps lysindicator.

mvh

henrik

__________________

Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.061

PB

1 - én knap til et sporskiftedrev

En knap der henholdvis stiller sporet den ene og anden vej. Helt som en vippekontakt. En sportavle vil vise hvordan sporene står. Hvad skal jeg søge efter?

En (on) off (on) kontakt, som går på off, når du slipper

Da jeg nu har valgt en digital løsning, har jeg et lager af disse kontakter på ca. 80 - 90 stk + det dobbelte antal 2 mm LED / grøn / rund med plan top, som jeg gerne vil sælge ...





__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


a62213

Indlæg: 382

PB

Hej Jørgen,

Kan du sende er par billeder af de knapper?

__________________

Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 641

PB  Hjemmeside

Her er lidt info: http://www.jernhesten.dk/Elektronik/Kursus/Knapper.htm

Når du har læst, tænkt og måske besluttet, men har stadig spørgsmål, så "kom" igen.

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 1 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.061

PB

De ser sådan ud og er købt hos Cypex i Karup

AttachmentStørrelse
image.jpeg 304.71 kB
__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.553

PB  Blog  Hjemmeside

bygger01 skrev:
De ser sådan ud og er købt hos Cypex i Karup

Det ligner ikke ret meget en trykknap?

__________________

MVH
Lars

Like 2 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.061

PB

Lars Skjærlund skrev:

bygger01 skrev:
De ser sådan ud og er købt hos Cypex i Karup

Det ligner ikke ret meget en trykknap?

Nej, men det var heller ikke det han spurgte om under pkt. 1 !

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 937

PB  Blog

bygger01 skrev:

Lars Skjærlund skrev:

bygger01 skrev:
De ser sådan ud og er købt hos Cypex i Karup

Det ligner ikke ret meget en trykknap?

Nej, men det var heller ikke det han spurgte om under pkt. 1 !

Joeeeee det var det faktisk Wink

Prøv at læse første del af første indlæg igen Wink



a62213 skrev:

Hej alle,

Vil høre om jeg kunne få lidt hjælp til følgende 2 scenarier. Har en tanke om jeg gerne vil bruge trykknapper i stedet for vippekontakter til mine sporskiftedrev.



__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 2 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.061

PB

I har ret ....

Det var mig, der udlagde teksten forkert.

Han ville ikke have vippekonteakter.

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


PTMadsen

Pensionist.

Haderslev

Indlæg: 412

PB

Hej!

Ingen oplysning om at du ønsker at styre digitalt. Du skriver I din signatur at du bruger Tortoise sporskiftedrev. Tortoise er et motordrev som kræver spænding hele tiden medens det skifter fra een position til een anden og der er ikke end abschaltung.





http://www.circuitron.com/index_files/ins/800-6000ins.pdf





__________________

Venlig hilsen!

Peter Madsen
H0,DCC, Lenz LZV 200 ver.3,8. LH101. Digikeijs. Peco code 75 / Roco Line. http://petermsgarage.blogspot.dk/

Like 0 kan lide
Top


a62213

Indlæg: 382

PB

Tak for alle jeres svar.

Har brugt lidt tid på selv at finde ud af hvad jeg helst vil. Er kommet frem til jeg vil helst vil have 2 knapper til hvert sporskifte. De skal henholdsvis lyse grønt og gult - og kunne holde lyset tændt mens knappen er aktiv. Grøn knap til at slå ligeud til, gul til at at slå afkørsel til.

Kan finde en del knapper der er on/off, og de skal vist være latching så de holder stillingen.

Tanken er at den grønne knap er aktiv, lyser grønt og sporet kører lige ud. Jeg vil gerne sætte den til afkørsel, så jeg slukker den grønne knap - som holder op med at lyse, og aktivere den gule knap som slå sporskiftet afkørsel og så lyser gult.

__________________

Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning

Like 0 kan lide
Top


a62213

Indlæg: 382

PB

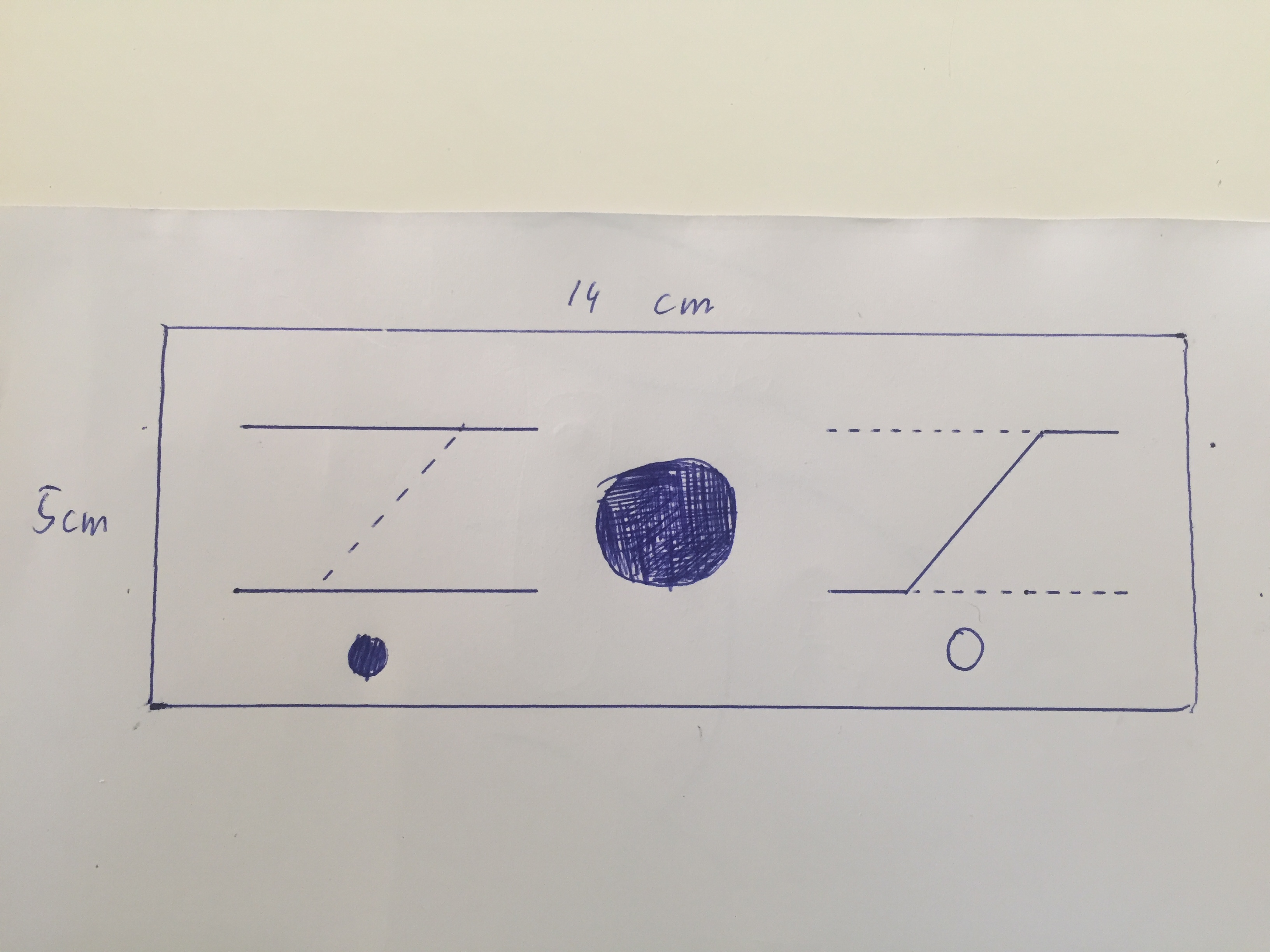

 Hej Bo, sådan har jeg tænkt det.

Billede

__________________

Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 641

PB  Hjemmeside

OK. Det skal altså se sådan ud. Men . . . Jeg ved meget om teknik og elektronik, men jeg ved ikke, hvad du tænker.

Så - Hvordan skal det fungere? Og jeg spørger, fordi i min verden så er der nogle lysdioder, der altid vil lyse.

Sagt på en anden måde: Du må meget gerne forklare med ord og tekst - ikke kun en tegning.





__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


a62213

Indlæg: 382

PB

 Hej Bo,

Ja, den givne sporvej vil lyse.

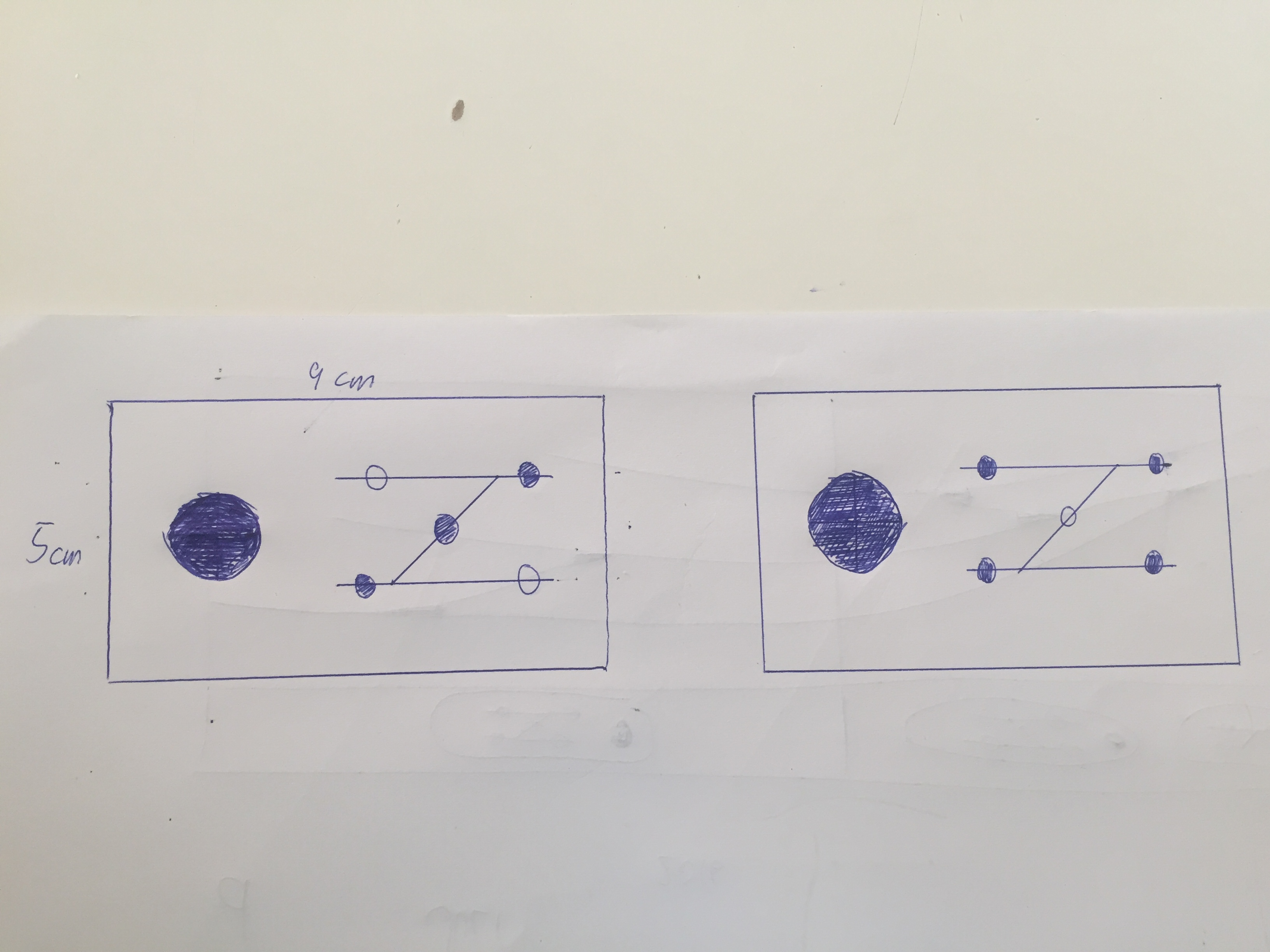

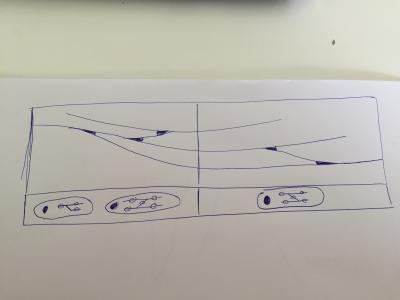

Ved nedenstående billede viser det enten at sporet er sat til at dreje eller sat ligeud. Dioderne markeret er dem som lyser og derved viser sporvejen. Dioderne for strømmen fra sporskiftedrevet.

Billede

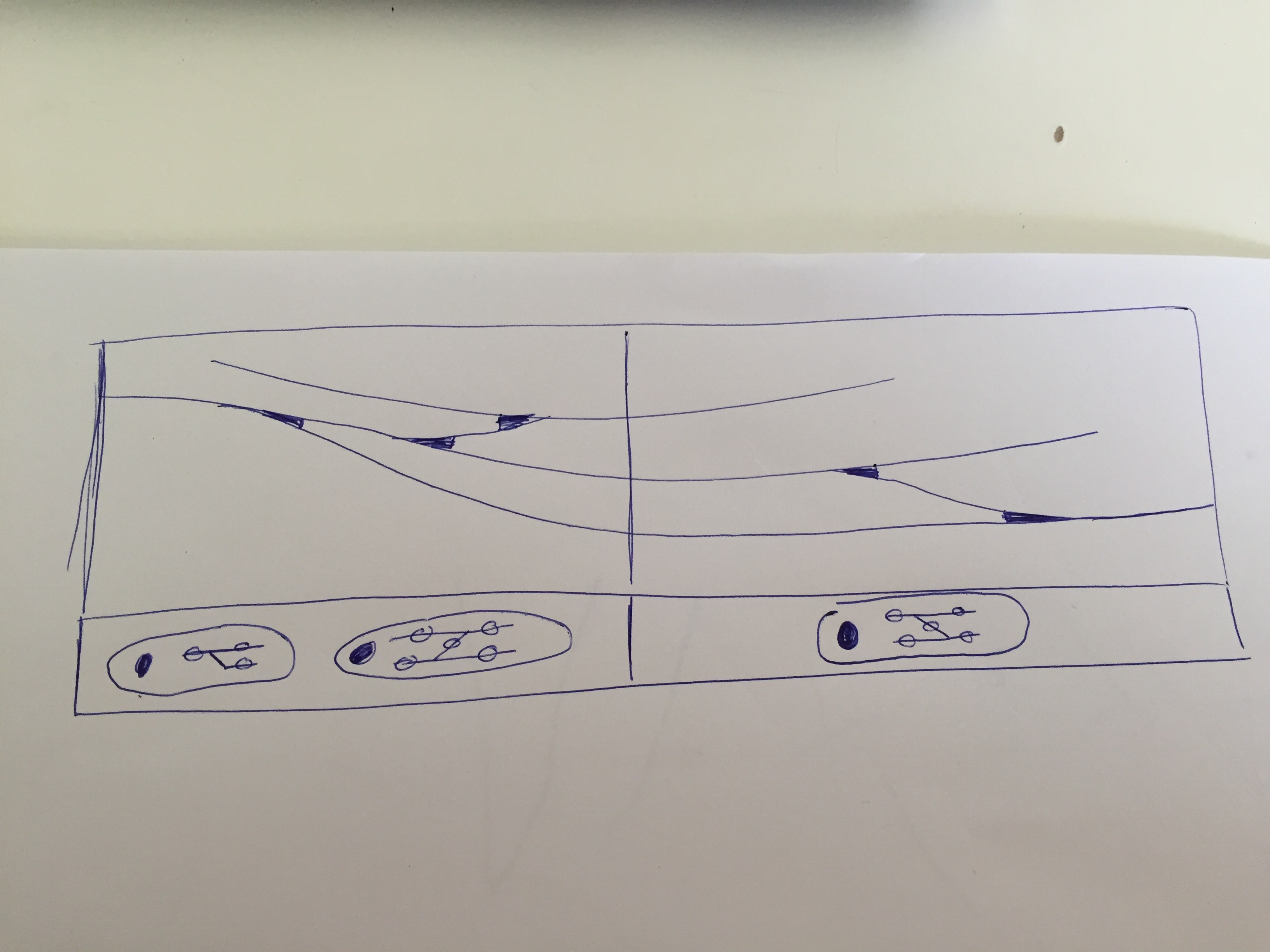

Alternativt kunne det laves på nedenstående måde hvor dioden i bunden markere hvilken sporvej der er aktiv. Igen ved at dioden for lys fra sporskiftedrevet.

Billede

Alt sammen kunne jo bare laves med en helt alm vippeomskifter, det ved jeg godt.

Mvh Henrik

__________________

Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 641

PB  Hjemmeside

OK.

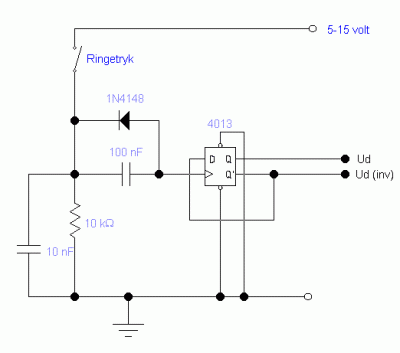

Så vil jeg holde på, at du skal bruge følgende kredsløb (eller et , der virker på samme måde):

Billede

 . . . eller et bistabilt kredsløb, der gør det samme som det her ovenfor. Funktionen er enkel: Man trykker på knappen, og der  skiftes stilling. Man tilslutter sine motordrev direkte på "ud"-benene. Måske skal der "forstærkes", men jeg ved ikke, hvor stort et strømforbrug dine motordrev bruger. Så vidt jeg ved, kan man ikke direkte købe et sådant apparat (men jeg kan tage fejl).

Du har skrevet til mig i privat besked, at din søn skal kunne trykke på en speciel farvet knap, og at det, at knappen lyser, viser, at der er strøm på. Jeg forstår det på den måde, at kappens lysdiode så "bare" skal tilsluttes strømforsyningen til banen. Og du så "bare" køber de momentane ringetryk (med ønsket farve lys i), du ønsker.

I hvert fald er vi ude i noget, hvor det kræver mandsopdækning. Altså; du har direkte kontakt til en elektronikkyndig (ven, nabo, klubmedlem) - og IKKE via web,fora, mail, fax eller andet indirekte og skrevet medie. Ikke fordi jeg ikke vil hjælpe dig, men fordi det, du vil, kræver, at man kan sidde ved siden af hinanden og tale og arbejde om tingene. For du skal belæres om nogle fundamentale elektronik-ting, og det kan ikke læres over et forum. Og der skal bygges/loddes - hvilket åbenbart kræver kyndig vejledning.

Er der ikke en modelbaneklub i nærheden? Der er garanteret nogen dér, der ved noget.



__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
