Spørgsmål til Viessmann blinkmodul

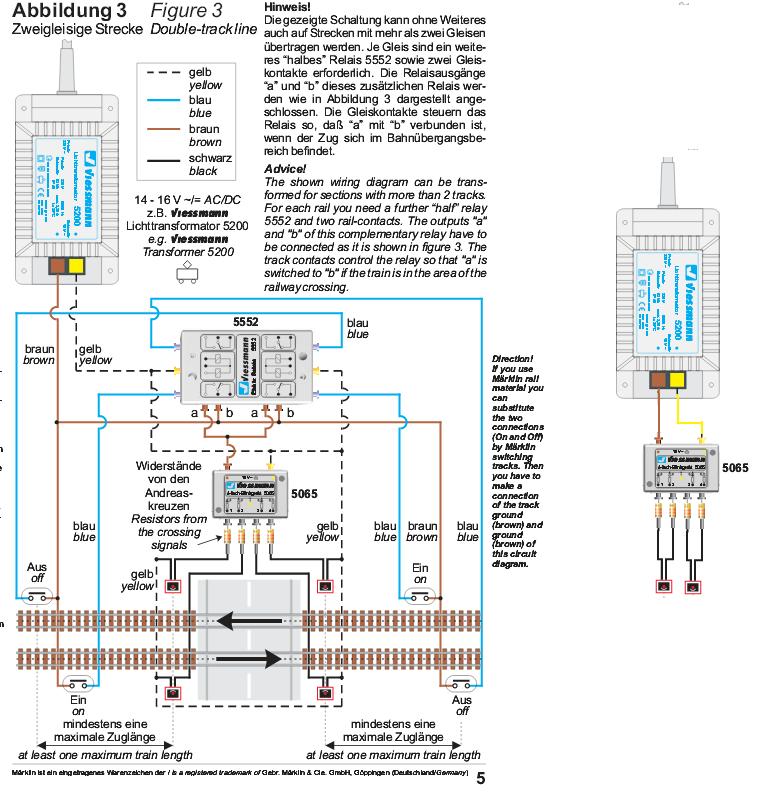

Jeg har fået fat i Viessmann blinkmodul 5065. Mit spørgsmål går ud på om jeg kan sætte det til som jeg har tegnet på højre side. Og...SKAL der være to modstande per diode ??? som på tegningen til venstre ? Hvis ikke på hvilken side skal den så sidde ? + eller -

Jeg vil styre dem manuelt med en tænd / slukkeknap. Jeg har ikke de originale (andreaskreuze), men er ved at bygge selv en dansk udgave af dem.

Billede

Med venlig hilsen Reiner

Like 0 kan lide
Top


Ole Vedel

Indlæg: 951

PB  Blog  Hjemmeside

Der skal kun være en modstand pr signal/led.

om den sidder på + eller - er lige meget. Men hvis du skal følge modeltogs standarden sidder den på -.

Og man bruger dermed + som fælles.

mvh. Ole Vedel

Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Hej Reiner

En lysdiode behøver en form for strømbegrænsning, ellers slipper 'røgen ud'.
Den mest benyttede metode er en modstand.

En modstand er ikke afhængig af en bestemt polaritet for at fungere, så om du sætter den i + eller - gør ingen forskel.
Det der betyder noget er størrelsen på modstanden. Den skal være så stor, at diodens maksimale strøm ikke overskrides.Da moderne lysdioder har et højt lysudbytte, skal man i de fleste tilfælde benytte en større modstand, for at ikke lysdioden lyser for kraftigt.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 560

PB  Hjemmeside

Tak for svarene. Jeg prøvede at sætte det op som vist til højre og med kun en modstand. Jeg kunne ikke få det til at virke. Jeg har prøvet at vende dioden. Udgangspunkt er 16 V.

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 918

PB  Blog

Reiner skrev:

Tak for svarene. Jeg prøvede at sætte det op som vist til højre og med kun en modstand. Jeg kunne ikke få det til at virke. Jeg har prøvet at vende dioden. Udgangspunkt er 16 V.

Hvis du tilsutter det som du viser i højre side så vil det ikke virke...!!

Du skal jo også have en "0" ledning til signal (vist på venstre tegning som stiplet og nævnt gul(gelb) ) du tilslutter jo begge ledere fra din lysdioder til det der den samme pol... Nu kan det jo være at Viessmann kører med + pol på den der er modstand, og minus på den anden, og du laver det modsat. Så du kan ikke altid regne med at modstanden sidder på + ledningen. Der må du prøve dig frem.

Men: en pol til blinkmodul, og en til "0" (den der er gul på blinkmodulet) så burde det virke - HUSK modstanden, ellers blinker det kun en enkelt gang Big smile



__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


birkla

Jobsøgende

Nakskov

Indlæg: 210

PB  Hjemmeside

På http://moba-tipps.de/zuege.html#LED findes et llle program, LED-RECHNER, som kan hjælpe med at finde den rigtige værdi på formodstanden, det er rimeligt nemt at gå til. Har selv brugt det et par gange i forbindelse med digitalisering af nogle gamle lokomotiver der skulle have LED-lys i stedet for de gamle glødepærer.

__________________

Mvh Klaus Krøyer Jakobsen

Nakskov

http://ullerslevlokalbane.blogspot.dk/

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 560

PB  Hjemmeside

DET VIRKER !!! Tak for hjælpen Steen Smile

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 560

PB  Hjemmeside

Hej Klaus. Den side du henviser til er lidt af et fund. Masser af tips. Tak for linket Smile

Like 1 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 918

PB  Blog

Reiner skrev:

DET VIRKER !!! Tak for hjælpen Steen Smile



Selv tak da...

Smile

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 560

PB  Hjemmeside

Billede

Så virker blinklyset Smile
