PU-signaler

Hej

Hvis der er nogle, der har lavet PU-signaler på jeres modelbane;

Hvordan har i løst opgaven med den blinkende grønne lampe.

venlig hilsen

Jacob Rout



__________________

Venlig hilsen
Jacob Rout

Like 0 kan lide
Top


BT

Selvstændig

Søby Ærø

Indlæg: 381

PB  Blog

Hej.

Du kan bruge blinkrelæer fra Viessmann f.eks.

Så vidt jeg ved passer Viessmann 5065 (som er beregnet til en overskæring) nogenlunde i blinkintervalet til en PU.



__________________

Mvh

Johnni Christensen

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.725

PB

jacob rout skrev:

Hej

Hvis der er nogle, der har lavet PU-signaler på jeres modelbane;

Hvordan har i løst opgaven med den blinkende grønne lampe.

venlig hilsen

Jacob Rout



Hej Jacob

Prøv at kigge på dette svar: http://sporskiftet.dk/forum/styremodul-til-daglyssignaler

Formoder, det er dette, du efterlyser.

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


CVVEST

Indlæg: 63

PB  Blog  Hjemmeside

Hejsa.....

Jeg bruger udelukkende funktionsdecodere fra ESU, da de kan styres fra fek.s håndkontrollen eller anden styrepult!!!

Og i decoderens cv værdier kan blinkraten justeres helt korrekt til den grønne lampe...

Decoderen 52620 har 6 funktionsudgange, og rækker til alle funktioner på et PU signal!



Bedste hilsner: Klaus



__________________

Modulanlæg primært dansk rullende materiel mm.
Specialombygninger mm.

Like 0 kan lide
Top


joergen1978

søgende

Indlæg: 119

PB  Hjemmeside

Har man mulighed for at bygge et print selv kan man enten bruge en 555 timer kreds eller endnu simplere en asatabil multivibrator.

De er nemme at finde diagrammer til på nettet.

for eksempel:

http://da.wikipedia.org/wiki/Astabil_multivibrator

http://www.daenotes.com/electronics/digital-electronics/astable-multivibrators-working-construction-types#axzz2BxAurjfo

http://www.ecelab.com/circuit-astable-555.htm



Med print koster de fra 50 kr. Printet er den dyreste del. Men der kan så også være plads til 4 eller 8 kredse. Hvis man bruger lidt tid på, at placere komponenterne optimalt.

__________________

Jørgen Rasmussen

medlem af FREMO, Stambord Vejen.

Køre Dansk epoke 4c-6

Like 0 kan lide
Top


fjorbak

Indlæg: 572

PB

Hvis jeg var dig ville jeg se på litra.dk side vi anvender de print færdig samlet og det er en rimelig pris, der kan du få pu signalet til at virke i alle dets funktioner du kan på www.blok26.dk se under teknik hvad vi anvender, siden er godt nok under ny opsætning men ellers vend tilbage



godt nyttogår

Fjorbak

Moduldigital3skinne

__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://3modul.dk

http://fjorbak.dk/





Like 0 kan lide
Top


Alex

Projektleder

Indlæg: 194

PB

Jeg har PU-signaler på min bane, jeg har købt både PU-signaler og dekoder modul hos Togcentret. Her er der både mulighed for blink i grøn og rød lampe.

Mvh

Alex

__________________

Märklin 3-skinne K-spor, Intellibox opdateret til ver. 2.0 og Win-Digipet 2009 Premium, Kører dansk epoke III.

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

Hej

Jeg har løst det ved at bruge et print med 8 udgang som man kan kode efter ønske

Jeg bygger også selv min signaler du kan se det her

http://miken.dk/index.php/byggeri/danske-signaler

der er også en lille film  (ikke den bedste )

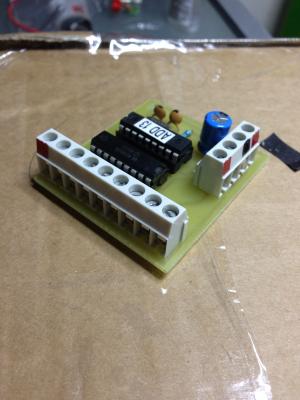

et billed af printe

Billede

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012
