Hvor lange må ledningerne være som max?

Hej

Jeg vil høre om der er nogen der kunne hjælpe mig omkring hvor lange ledningerne max må være til tilbagemeldings moduler. Specifk Uhlenbrock 63320 moduler.

Jeg står nemlig i den situeltion, at jeg pt. ikke har råd til at købe alle de tilbagemeldings moduler jeg skal bruge.
Så tænker at jeg vil lave en midlertidig tavle hvor jeg samler alle mine sektioner på, og forbinder dem til modulerne.
Men så er det jeg kommer til at tænke på hvor lange ledningerne max må være fra sektionen på banen og så hen hvor de bliver monteret i tilbagemeldings modulerne?

Jeg har 3 tavler på min bane hvor alle sektionerne er kørt ned i, hvor jeg så vil trække kabler fra disse 3 tavler og hen til en midlertidig tavle.
Men der er ca. 16 meter fra den fjerneste tavle og hen til der hvor min midlertidig tavle vil være.
Havde tænkt mig at bruge internet kabler til at trække alle sektionerne i.
Men jeg er nervøs for om det er for langt at trække tilbagemeldings sektioner over?

Så er der nogle "regler" for hvor langt kablet må være?

Når jeg ude i fremtiden har købt alle tilbagemeldings modulerne.

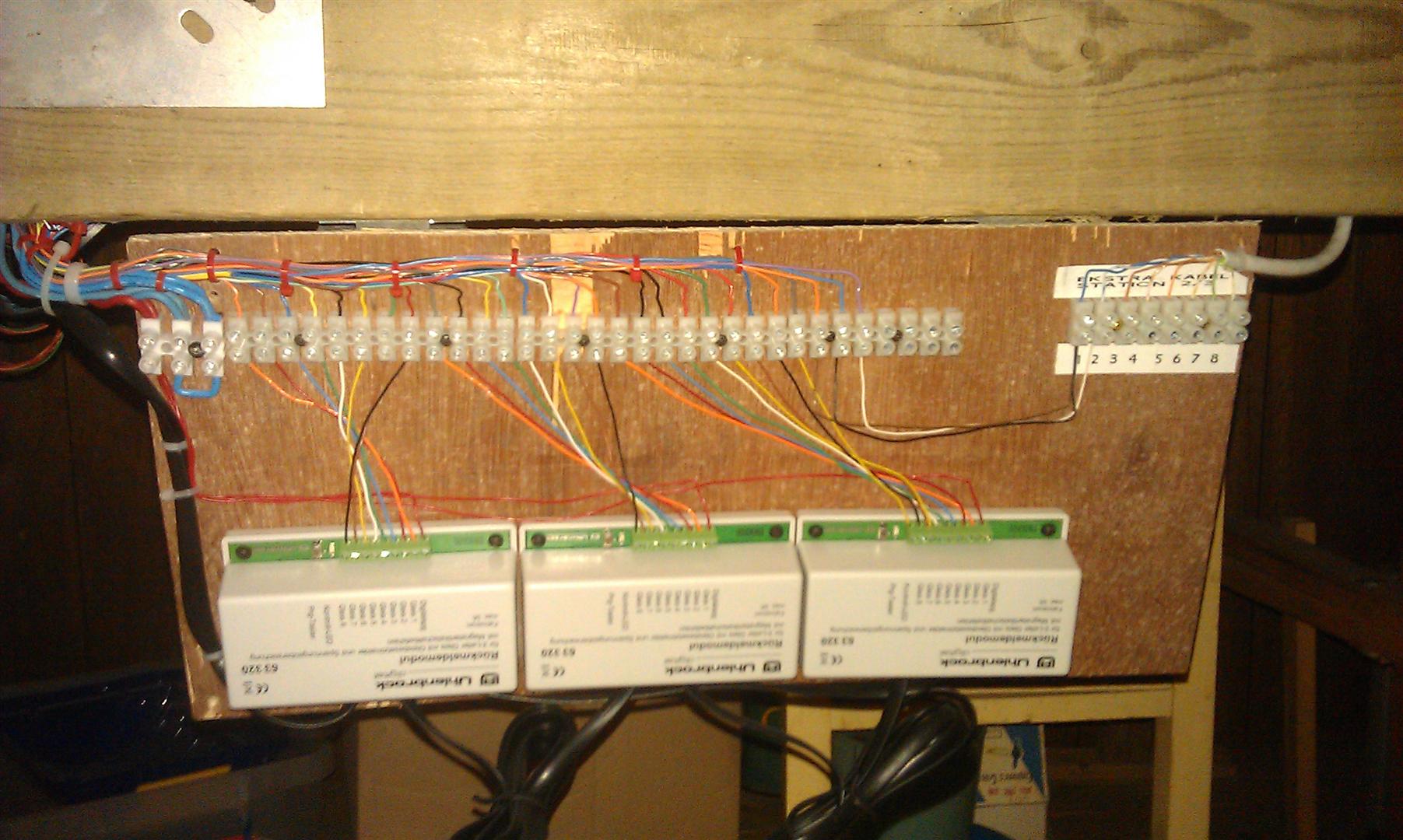

Så kommer modulerne til at side mellem 30cm til 150cm fra hver sektion fra skinerne, som det kan ses på dette billed

 tavle

Like 0 kan lide
Top


Ole Vedel

Indlæg: 973

PB  Blog  Hjemmeside

Kimp skrev:

Hej

Jeg vil høre om der er nogen der kunne hjælpe mig omkring hvor lange ledningerne max må være til tilbagemeldings moduler. Specifk Uhlenbrock 63320 moduler.

Jeg står nemlig i den situeltion, at jeg pt. ikke har råd til at købe alle de tilbagemeldings moduler jeg skal bruge.
Så tænker at jeg vil lave en midlertidig tavle hvor jeg samler alle mine sektioner på, og forbinder dem til modulerne.
Men så er det jeg kommer til at tænke på hvor lange ledningerne max må være fra sektionen på banen og så hen hvor de bliver monteret i tilbagemeldings modulerne?

Jeg har 3 tavler på min bane hvor alle sektionerne er kørt ned i, hvor jeg så vil trække kabler fra disse 3 tavler og hen til en midlertidig tavle.
Men der er ca. 16 meter fra den fjerneste tavle og hen til der hvor min midlertidig tavle vil være.
Havde tænkt mig at bruge internet kabler til at trække alle sektionerne i.
Men jeg er nervøs for om det er for langt at trække tilbagemeldings sektioner over?

Så er der nogle "regler" for hvor langt kablet må være?

Når jeg ude i fremtiden har købt alle tilbagemeldings modulerne.
Så kommer modulerne til at side mellem 30cm til 150cm fra hver sektion fra skinerne, som det kan ses på dette billed

 tavle



internet kabler / netværks kabler er alt for tynde til kørestrøm.

Du skriver ikke hvad skala det er, men jeg formoder 1:87. En booster giver 3- 3,5 Amp.

På 16 meter vil du få et stort spændigsfald med så tynde kabler.

Du bør ikke gå under 0,75 kv. som er normal 230 volt kabel.

Ved 16 meter vil jeg vælge 1,5 kv. til de 8 indgange på Uhlenbrock 63320 og en 2,5 kv. til den fælles leder.

Da 0,75 kv. er voldsomt at lodde på skinnestrengen vil jeg bruge en 0.4 -0.5 kv. de første 10 cm.

Mvh. Ole Vedel

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 647

PB  Hjemmeside

16 meter kan måske blive et problem. Men hvis du følger disse råd, er der rigtigt gode muligheder for, at det går godt:

  •
    • Termination depends on the output power of the used command station. In OpenDCC TTL bus driver chips are used, which can supply up to 24mA. Here it is possible to achieve a significant reduction of clock overshot by terminating with 220 ohms against 5V at the end (!) of the line.
    • Crosstalk is easily reduced by separation. Do not route s88 bus lines along track signals or dimmed power supplies. Additionally, the track wiring should always be done with twisted wires , this reduces emission fields.
    • Besides mechanical separation a proper electrical isolation must be done. No currents from the layout are allowed to run along the feedback bus (intentionally or not).
    • A good protection against crosstalk is achieved with shielded cables, which are available very cheap as a patch cables (CAT5) for computers. Inside a CAT5 cable there are 4 pairs, each pair is twisted. Using the S88-N pin allocation, both shielding and twisting is used to achieve optimal conditions.
  • Improve the electrical side of this transmission bytermination , separation and shielded cables.
__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


Kimp

Sneslev (Ringsted)

Indlæg: 99

PB

Hej

Tror måske jeg har formuleret mig forkert.
Jeg køre med Märklin 3 skin med gamle m-skinner.
Jeg har 3 stationer på min bane. En i den ene ende af rummet - En i midten - En i den anden ende.
For ikke at skulle trække så lange ledninger (når banen er færdig med alle moduler sat til)
Så har jeg lavet en tavle til hver af de tre stationer.
Min tavler ser så ud som den på billedet, hvor det er station 3 tavle.
Jeg har så inddelt alle skinnerne på station 3 i sektioner, hvor jeg har trykket en tynd ledning ned til tavlen.
Det er her at den tætteste sektion sidder 30cm væk, og den sektion længst væk på station 3 sidder 150cm.
Strømmen til tingne er trukket i tykke kabler hen til modulerne.

Dette har jeg så gjort på alle tre stationer - Altså inddelt dem i sektioner og trukket ned til hver deres tavle der sidder under hver deres station.
Når jeg så har penge til tilbagemeldings moduler. Så bliver mondulerne monteret på den tavle de høre til.
Dvs. fra min klemmerække på tavlen og hen til tilbagemeldings modulerne, der vil der være op til 10cm ledning - Som det kan ses på billedet.

Men da jeg som sagt ikke har penge lige nu til at købe alle de tilbagemeldings moduler jeg skal bruge.
Så tænker jeg på at lave en stor midlertidig tavle hvor jeg så hade i tanken at trække internet kabler fra mine 3 små tavler og hen til den midlertidig tavle hvor modulerne sidde på.
Og her vil der så være op til 16meter fra tavlen i den ene ende og hen til den midlertidig tavle.
Det kan måske lyde som en dum ide og ekstra arbejde. Men det er for at det bliver mere overskueligt oppe i mit hoved.

Men som jeg kan forstå på jeres tekst.
Så skal man helst have så korte kabler fra modul og til skinnerne?
Så da jeg kun har 5 tilbagemeldngs moduler pt.
Så er det bedre at jeg forder modulerne ud på de 3 tavler jeg har nu. Således at ledningen fra tilbagemeldings modul og ud til hver sektion er så lille som muligt?

Like 0 kan lide
Top


Kimp

Sneslev (Ringsted)

Indlæg: 99

PB

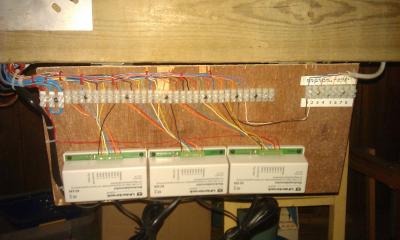

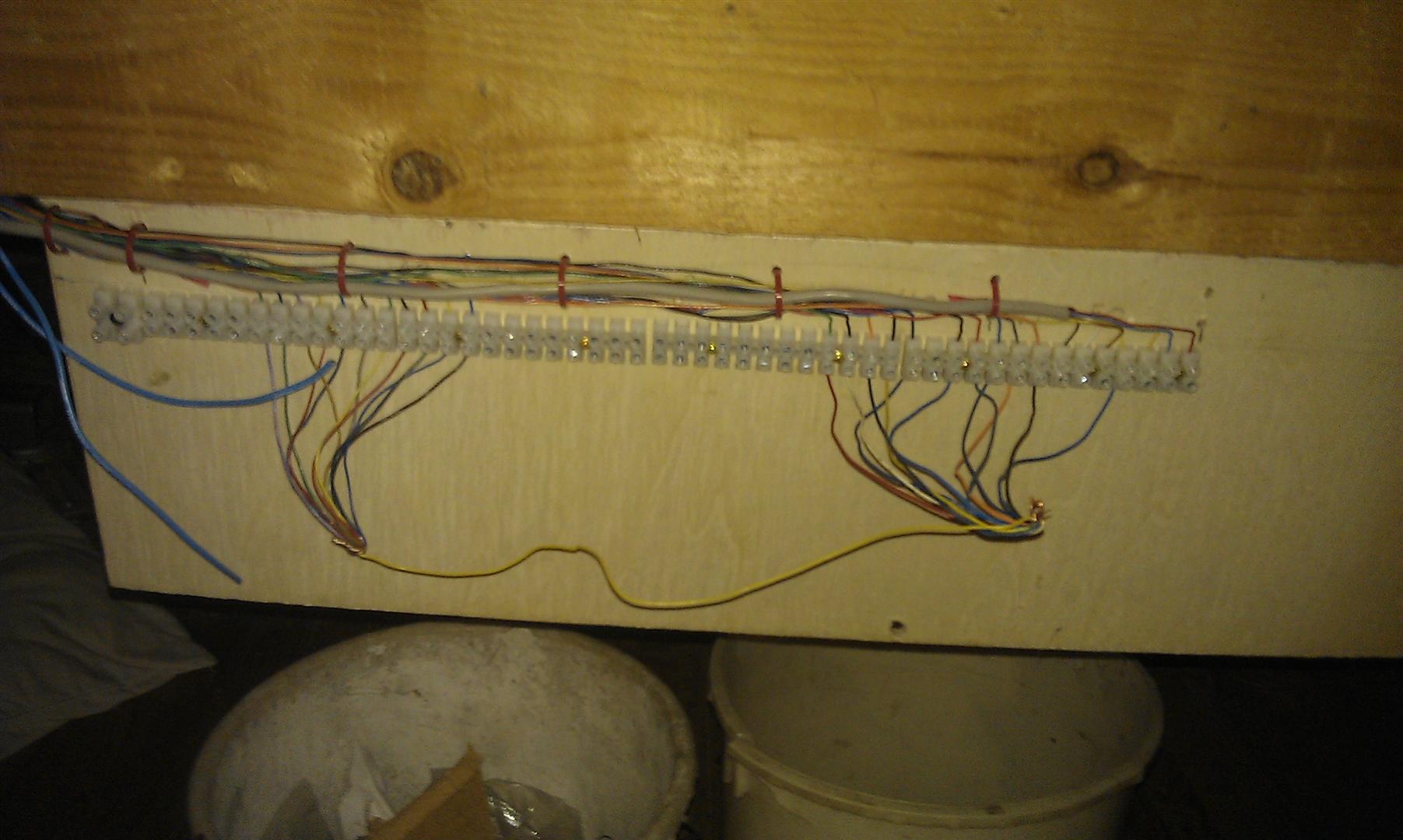

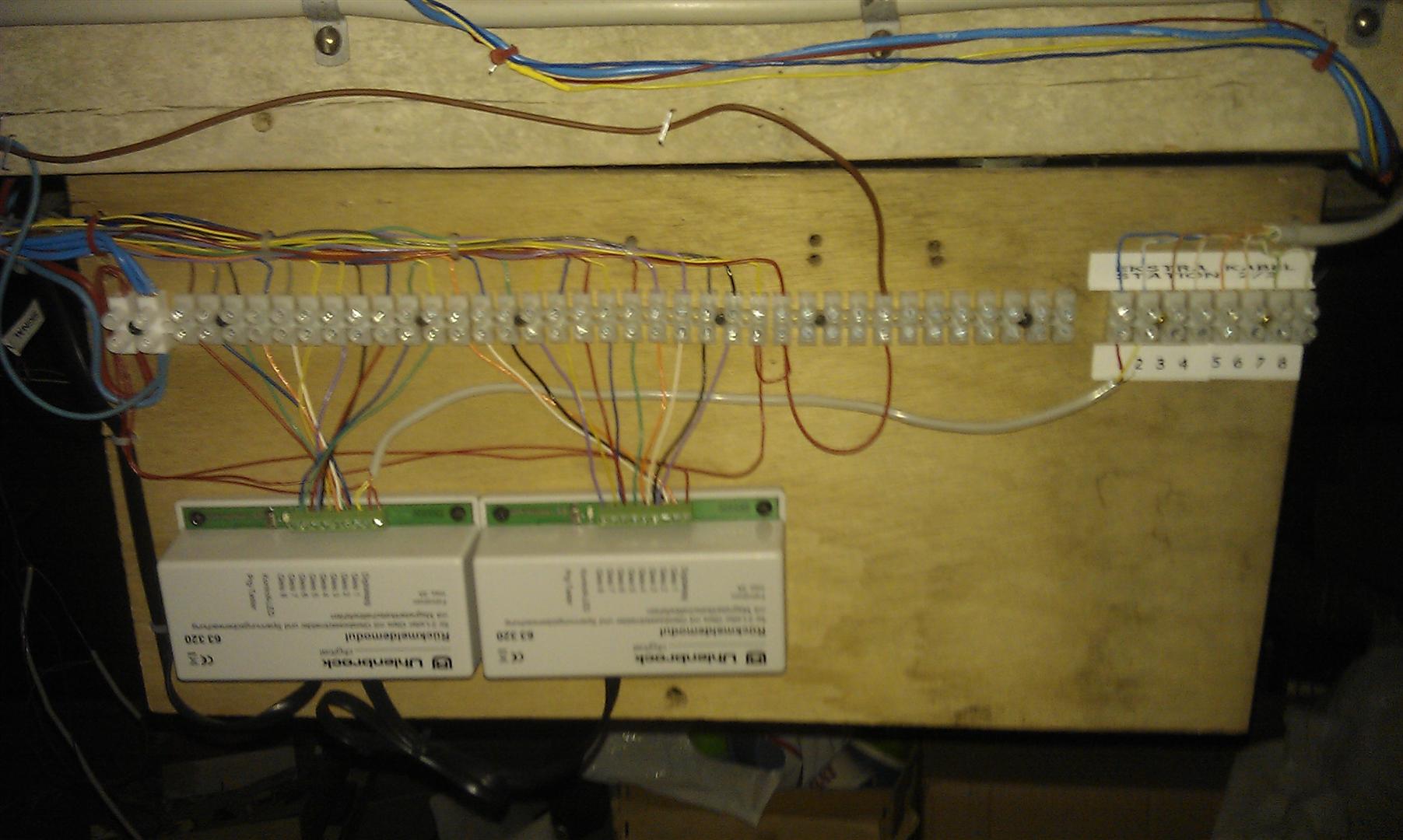

Station 3 tilbagemeldingStation 2 tilbagemeldingStation 1 tilbagemelding

Dette er mine 3 tavler til tilbagmelding / sektioner på mine stationer.



Like 0 kan lide
Top


gerhard

Indlæg: 90

PB

Da jeg arbejdede med centraler, havde vi på den type kabler 1.500 m som max-afstandskrav frem til en digital tlf.

Gerhard
