Go Jul Skiftespor´ere OG HJÆLP !

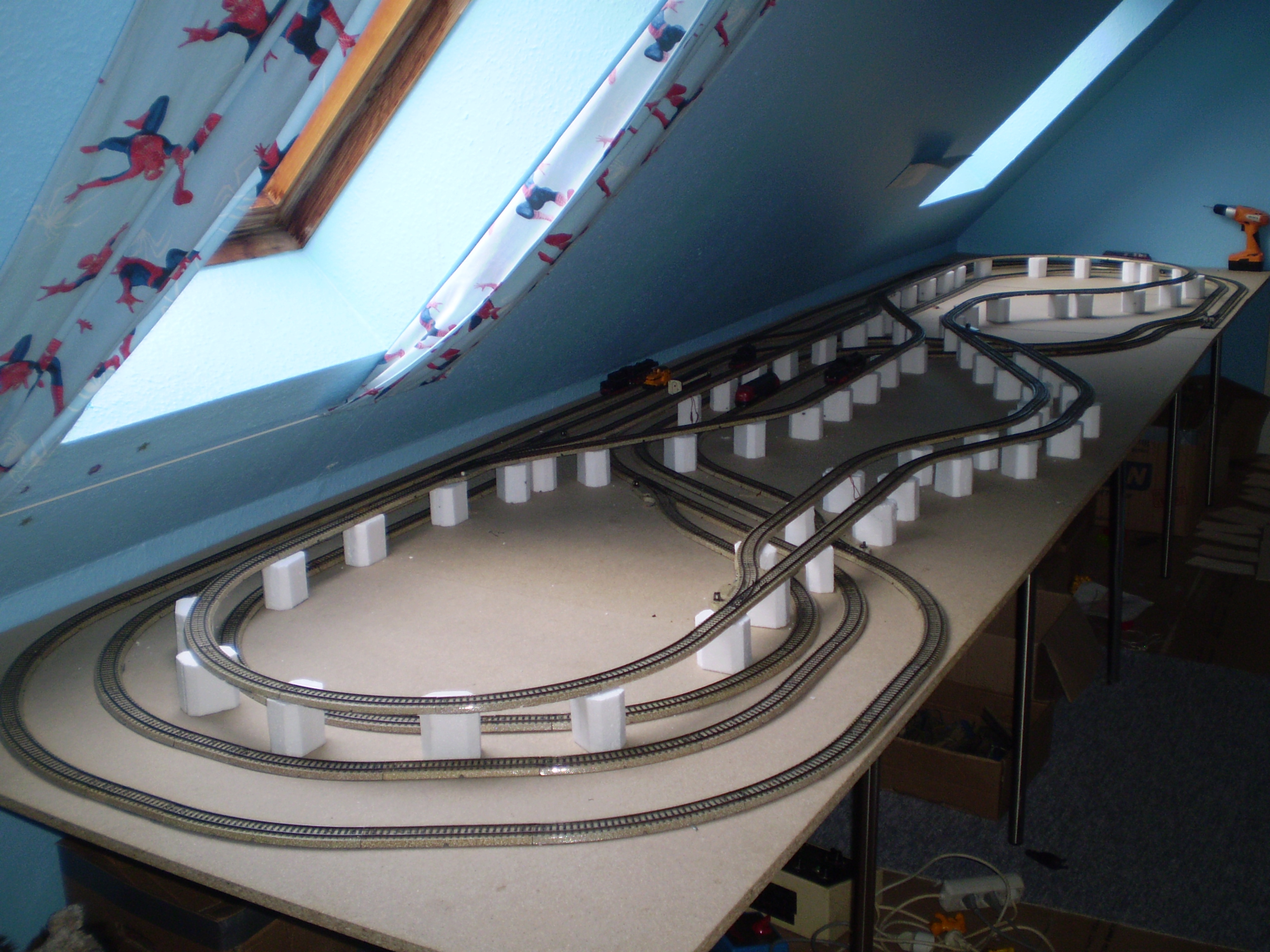

Min nyopførte bane. Analog M-skinne-drift. Da jeg udelukkende vil holde anlægget analogt, kunne jeg ærlig talt godt bruge lidt hjælp til følgende :



Banen tillader samtidig kørsel med seks lokomotiver, hvis jeg kan hitte ud af at få to tog til at starte/stoppe for hinanden på egne kørekredse. Jeg kender udmærket til iso. af midterleder og dertilhørende selvst. strømforsyning. Men jeg vil have et tog til at passere et givent punkt, (såsom perron) , stoppe og herved forårsage at et tog på en anden perrron sætter igang.

Banen er lavet med dobbelt vigespor på tre "main-tracks" (kan ikk lige gribe det danske udtryk Smile).Så ønsket er at kunne stå tilbage med en bane, der fungerer fuldt automatiseret, med 6 samtidigt kørende vogntog. HUSK " .-->..analog, m-skinne-drift )   Kunne jeg bare få lidt fif til ledningsføring og/eller sjove lodde-fiduser og andet elektronik-åbenbaring ville det være en enorm julegave ...



mvh Jimmi og glædelig  vinge(h)jul til alle ! SmileBillede

Like 0 kan lide
Top


kildemoes

Generaldirektør ved DKB

Indlæg: 428

PB  Blog

halløj

du skal have nogle universal omskifter og kontakt skinner. samt den gammel M- skinne mærkiln sinal -bog hvor er der en beskrivelse for lige et du søger :

jeg har ledt efter min men er ikke stødt på den endnu. måske du selv kan finde den på nettet ?

__________________





Mvh.
S.M. kildemoes
kører Ho Mærklin Digital K- skinner
Min Bane:
http://www.sporskiftet.dk/forum/foto-fra-min-bane                                              http://www.sporskiftet.dk/blogs/kildemoes



DKB Nr. 1 http://www.youtube.com/watch?v=FhE05LtUN6I

DKB nr. 2 Ud at se med DKB http://www.youtube.com/watch?v=M8hheF-0clc

DKB GODS : My 1103 http://www.youtube.com/watch?v=_txhBugQ404

litra S 736 15 - 16 december 2012 ved Kbh. H.  http://www.youtube.com/watch?v=cs5ECgylO9E&feature=youtu.be



Like 0 kan lide
Top


Litra P

Indlæg: 1.761

PB

Hej,

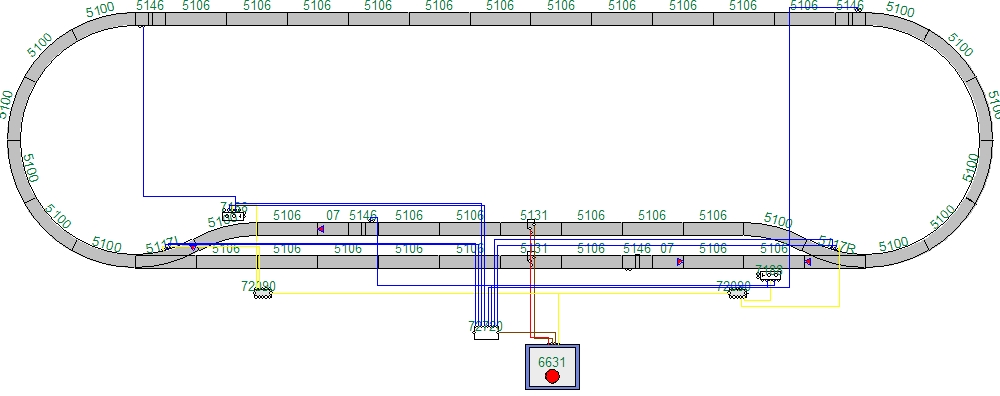

Her følger en skematisk tegning,der viser hvad du skal bruge for en lille bane med et overhalingsspor, hvor et ankommende tog sætter signalet på det modkørende spor på grønt. Dette tog forlader stationen og sætter signalet på rødt efter kurven er passeret. Hvis denne øvre kontaktskinne sættes for tæt på udkørselssignalet går lyset temporært ud i vogne med lys indbygget.

Toget fortsætter og kører ind på stationen og sætter det andet tog igang hved hjælp af kontaktskinnen lige før signalet og det hele gentager sig, nu bare iden anden retning.

Skiftespor og signaler kan naturligvis også skiftes manuelt.

Venlig hilsen

LarsBillede

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


kildemoes

Generaldirektør ved DKB

Indlæg: 428

PB  Blog

halløj

Ok yes min ven google fandt den.

http://www.mj-ho.dk/download/SignalManual.pdf

prøve at se side 26 fig: 40  det er måske også en mulighed..

__________________





Mvh.
S.M. kildemoes
kører Ho Mærklin Digital K- skinner
Min Bane:
http://www.sporskiftet.dk/forum/foto-fra-min-bane                                              http://www.sporskiftet.dk/blogs/kildemoes



DKB Nr. 1 http://www.youtube.com/watch?v=FhE05LtUN6I

DKB nr. 2 Ud at se med DKB http://www.youtube.com/watch?v=M8hheF-0clc

DKB GODS : My 1103 http://www.youtube.com/watch?v=_txhBugQ404

litra S 736 15 - 16 december 2012 ved Kbh. H.  http://www.youtube.com/watch?v=cs5ECgylO9E&feature=youtu.be



Like 0 kan lide
Top


Litra P

Indlæg: 1.761

PB

Jep,

Der kan man også finde inspiration. Min tegnede model svarer til figur 32 på side 21. Bortset fra at jeg har sat kontaktskinnerne bedre.

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


stubben

Søger selvsamme

Holeby

Indlæg: 8

PB

Hej Kildemoes og tak for tilbagesvaret. Universal omskiftere, er det 7072 og lignende.? jeg har nogke skinner, der på emballagen omtales som kontakt-skinner. Der er tale om 5100 og 5106´ere med to hun-stik i en cirka 4 cm indbyrdes afstand. Men kan ikke rigtig se hvad de skal bruges til.

Jeg har et hav af blå boxe, men ikke dem med gule knapper. Dem jeg har kan vist kun håndtere skiftespor og lys.

Like 0 kan lide
Top


stubben

Søger selvsamme

Holeby

Indlæg: 8

PB

Billede

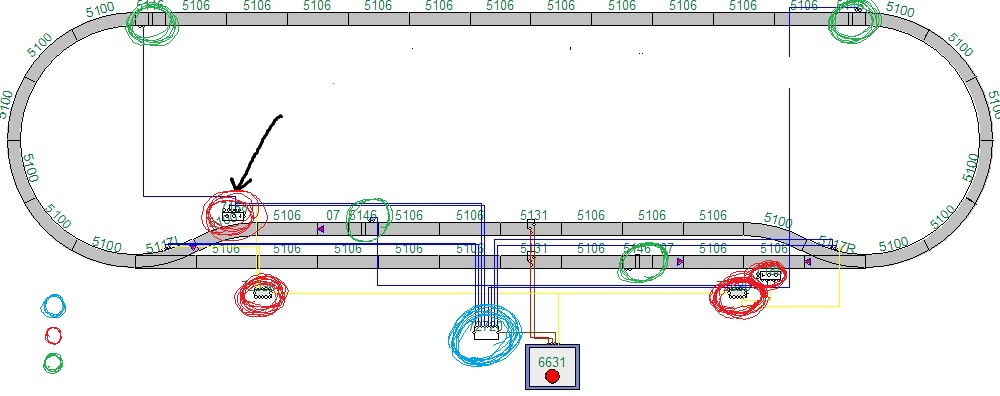

Hej Lars.... Og tak for illustrationen. Bare lige for at få skåret det helt ud i pap til mig, røde ringe er fordelerplader ? grønne er skinner med kun ét hul? blå er en alm. blå box? Kan dette forløb du beskriver foretages uden brug af vinge/lys-signaler, altså blot ved "strøm-samarbejde" mellem skinnerne.?

Igen, mange tak for responsen alle og den tid I ta´r Jer. Jeg er lidt grøn i det her...men VIL ha det til at virke...Smile

Like 0 kan lide
Top


Litra P

Indlæg: 1.761

PB

stubben skrev:

Hej Lars.... Og tak for illustrationen. Bare lige for at få skåret det helt ud i pap til mig, røde ringe er fordelerplader ? grønne er skinner med kun ét hul? blå er en alm. blå box? Kan dette forløb du beskriver foretages uden brug af vinge/lys-signaler, altså blot ved "strøm-samarbejde" mellem skinnerne.?

Igen, mange tak for responsen alle og den tid I ta´r Jer. Jeg er lidt grøn i det her...men VIL ha det til at virke...Smile

1) Ja.

2) Ja, hvis du mener kontaktskinner med en lille vippe, der betjenes af lokomotives slæbesko. Vær opmærksom på kontaktskinnen er retningsbestemt (to udgange)

3) Ja, almindelig blå boks med røde og grønne knapper.

4) Hvis ikke du vil bruge signaler skal du bruge to relæer (eksempelvis Märklin 7245) i stedet for.

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


kildemoes

Generaldirektør ved DKB

Indlæg: 428

PB  Blog

halløj

 universal -omskiftere, er Nr. 7045 for den gammel type M- skinner / Nr.7245 for den ny ( kom samtidige med K- skinnerene)

omskifter /kontakt/ skinne der er 2 typer en hvor det er slæbeskoen der skifter en kontakt og kan på den måde kan opnås en kontaktfunktion bestemt af kørselretningen det er disse : omskifter /kontakt/ skinne : 1/2 buet normal kreds 5147 : 1/2 buet stor parallel kreds 5213 : 1/2 lige 5146

så er der 5105 1/1 lige & 5104 1/1 buet virke ved at skinne strengen er delt så hjulene ved overkørels slutte kontakten :  det kunne godt se ud som det er dem du har.

 universal -omskiftere, er sådan set den samme som bliver brugt / sider på  Mærklin -sinalerne / med universal -omskiftere kan du evnt bruge  din ejen  bygget sinaler
