Tilslutning af Märklin digital drejeskive

Hej Allesammen

Skal have tilsluttet min drejeskive med digital box 7687, men er i tvil om hvordan.

Hvordan sættes strøm til ?

Der er  B 0 0 udgang men 4 huller til strøm, hvilken skal bruges?

Hvad er 0 B  rt gn ge ?

Jeg går ud fra at flad stikket fra drjeskiven bare sættes direkte ind i boxen !!

Håber i kan hjælpe.

tak på forhånd

Christian

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


bqg

Indlæg: 1.101

PB

cmq skrev:

Hej Allesammen

Skal have tilsluttet min drejeskive med digital box 7687, men er i tvil om hvordan.

Hvordan sættes strøm til ?

Der er  B 0 0 udgang men 4 huller til strøm, hvilken skal bruges?

Hvad er 0 B  rt gn ge ?

Jeg går ud fra at flad stikket fra drjeskiven bare sættes direkte ind i boxen !!

Håber i kan hjælpe.

tak på forhånd

Christian

Hej Christian
Allerførst er 7687 kun beregnet til styring af Märklin drejeskive 7286

Hvis du ikke har en manual til 7687, kan den hentes her.
http://medienpdb.maerklin.de/product_files/1/pdf/7687_betrieb.pdf

B 0 0
B tilsluttes digital kørestrøm, rød ledning(midterleder)
0 0 tilsluttes digital kørestrøm, brun ledning (skinne)
Den sidste tilslutning benyttes ikke

0 B rt gn ge
0 tilsluttes digital kørestrøm, brun ledning (skinne)
B tilsluttes digital kørestrøm, rød ledning(midterleder)
rt er udgang til rød kontrollampe eller diode: Lyser når drejeskiven drejer.
gn er udgang til grøn kontrollampe eller diode: Lyser når drejeskiven er ud for et spor
gl er udgang til gul kontrollampe eller diode: Lyser når drejeskiven bliver programmeret, dvs spor 1 vælges.
Hvis rød og gul blinker er der en fejl.
Hvis gul blinker, er drejeskiven klar til programmering

rt, gn og gl bliver lagt til 0, så de kan også tilsluttes en S88, hvis det skulle være ønskeligt.

Jeg er ikke helt sikker, men jeg mener der var noget om, at de ældre 7286 drejeskiver skal bygges om for at kunne styres digitalt. Men hvis din drejeskive har et stik der passer til 7687, må den være ombygget eller være nyere.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hej Hans

Det er en märklin drejeskive (7286) jeg bruger.

Kunne ikke få noget ud af dit link men fandt denne tegnig på side 3.

http://www.marklin-spain.com/archivos/imgs/pdf/151219-1009-Anleitung-728...

Dog har jeg ikke nogen booster på, kan jeg sætte ledningerne direkte på skinnerne.

Det er en esu ecos jeg bruger.

Christian

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


bqg

Indlæg: 1.101

PB

Hej Christian

Jeg ved ikke hvad der sker, jeg får heller ikke noget resultat, men hvis jeg kopierer teksten og indsætter den i adressefeltet, så kommer der en manual på tysk/engelsk.

Den du har fundet, viser samme tilslutning som den fra Märklins hjemmeside.

Og ja, du kan sagtens forbinde den til skinnerne.
Du burde måske have et fødepunkt i nærheden af drejeskiven.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Frank F

Vamdrup

Indlæg: 552

PB  Hjemmeside

Hej Christian

Tilslutning af Marklin 7286 Drejeskiven sammen med 7687 Drejeskive-decoderen kan godt komme til at give dig problemer.

Hvis din Marklin 7286 Drejeskive er produceret "før" 2002 vil du løbe ind i problemer med styringen sammen med 7687 Drejeskive-Decoderen,

da Marklin efter 2002 har ændret en lille smule på 7286 Drejeskiven og eftermonteret 3 stk dioder under drejeskivens bevægelige del

De nye Drejeskiver udleveret efter har monteret 3 dioder som vist  herunder :

(før modificering af drejeskiven)

(efter modificering af drejeskiven)

(billedet er "ikke" officielt udgivet af Marklin, men viser princippet for montering af de 3 dioder).



Problemet er også nævnt i den nye Vejledning til Marklin 7286 Drejeskiven udgivet i 2011.

(Jeg vedhæfter den nye Brugervejledning til Marklin 7286 Drejeskiven fra 2011 til indlægget, se side 17, afsnittet kaldet "Vigtig Oplysning".)

Jeg har også vedhæftet den nyeste brugervejledning til Marklin 7687 Drejeskive-Decoderen (Udgivet i 2012) til indlægget.

Endvidere er der en dansk oversættelse af dokumentet til 7687 Drejeskive-decoderen.

Jeg håber du eventuelt kan bruge vejledningerne i forbindelse med din tilslutning af din drejeskive til din Digital-central.

BilagStørrelse
Marklin7286_Drejeskive-Brugervejledning_Multisproget - 2011.pdf 5.02 MB
Ma7687_Drejeskive-Decoder_Brugervejledning_DE-EN_2012.pdf 1.03 MB
Ma7687_Drejeskive-Decoder_Brugervejledning_DK_2012.pdf 347.35 kB
__________________

Frank F.

Marklinisterne.dk   CS2 - Lokicon Databank

• Kontakt : jf@marklinisterne.dk / ff@marklinisterne.dk
• Marklin H0 • C-Skinner • Bane 40 m•  Marklin CS2 (60215) • MS2
• Mainstation/Mobilestation Apps Apple/Android • Marklin PC-Software 3.8.1 •
• M7286 (M/LDT TT-DEC) • M7294 Skydebro • M76500/76510/7051 Kraner •
• MDT3 • MDP 60971 • 60801 Sound Programmer •
• ESU LokProgrammer • ESU Teststande • Testbane
• (Wiki-Skribent: Marklin/ESU-Digital-Drift / CS2 / MS2 / ESU ECoS) •




Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hej Hans & Frank Tusind tak for jeres indlæg, det er helt sikkert noget jeg kan bruge. Jeg regner med at tilslutte drejeskiven i løbet af weekenden og vender tilbage, med hvordan det gik. Christian
__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hey

Så bliv drejeskiven tilsluttet og programmeret og alt virker som det skal.

Hans og Frank endnu en tak for hjælpen.

Christian

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hej Igen

Ja lige pludselig stoppede drejeskiven med at virke.

Der er strøm på drejseskiven, så det er ikke det.

Troede så at det var dekoderen der var noget galt med. Så den blev sendt til Märklin i tyskland og kom tilbage med beskeden om den ikke fejlet noget.

Min teori går lidt ud på at det er motoren der er noget galt med. Er der en måde man kan teste den???

Håber i kan hjælpe mig.

Christian

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


Frank F

Vamdrup

Indlæg: 552

PB  Hjemmeside

Marklin 7687 Drejeskive Decoderen har det med at "miste" sine Indstillinger en gang imellem af en eller anden grund.

Har du prøvet at "Programmere" Decoderen forfra igen, som beskrevet i Vejledningen til Decoderen ?



Der findes et "bedre" alternativ til Marklin Drejeskive-Decoderen hos firmaet LDT, nemlig TT-Dec Drejeskive-decoderen,

som også kan anvendes til Marklin's Drejeskiver.

Mere Information finder du her:

http://www.ldt-infocenter.com/dokuwiki/doku.php?id=de:tt-dec   (på tysk sprog)

Jeg har lavet en Dansk oversættelse af Brugervejledningen til LDT TT-DEC Drejeskive-Decoderen hvis det skulle

have din interesse !

__________________

Frank F.

Marklinisterne.dk   CS2 - Lokicon Databank

• Kontakt : jf@marklinisterne.dk / ff@marklinisterne.dk
• Marklin H0 • C-Skinner • Bane 40 m•  Marklin CS2 (60215) • MS2
• Mainstation/Mobilestation Apps Apple/Android • Marklin PC-Software 3.8.1 •
• M7286 (M/LDT TT-DEC) • M7294 Skydebro • M76500/76510/7051 Kraner •
• MDT3 • MDP 60971 • 60801 Sound Programmer •
• ESU LokProgrammer • ESU Teststande • Testbane
• (Wiki-Skribent: Marklin/ESU-Digital-Drift / CS2 / MS2 / ESU ECoS) •




Like 0 kan lide
Top


bqg

Indlæg: 1.101

PB

cmq skrev:

Hej Igen

Ja lige pludselig stoppede drejeskiven med at virke.

Der er strøm på drejseskiven, så det er ikke det.

Troede så at det var dekoderen der var noget galt med. Så den blev sendt til Märklin i tyskland og kom tilbage med beskeden om den ikke fejlet noget.

Min teori går lidt ud på at det er motoren der er noget galt med. Er der en måde man kan teste den???

Håber i kan hjælpe mig.

Christian

Kan du styre den analogt?

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hej Frank.

det har jeg prøvet og det hjælper ikke .

Det kunne være løsningen at købe en ny dekoder ,men nu har jeg brugt over 700 kr på den her, også skal den bare virke.

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hej Hans.

Nej det har jeg ikke, men vil prøve at gøre det senere.

Christian

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Så har jeg sat den til analogisk, og der virker den.

Så det er ikke motoren.

Har sat dekoderen på igen, tjekket at ledningerne sidder som de skal og at der er strøm på drejeskiven.

Har sat adressen til 225 på min Ecos.

Men det virker ikke. Så nu er jeg tilbage til start igen. Har en mistanke om at det er dekoderen der er noget galt med.

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


pejft

Selvstændig med www.hrtopp.dk

Moderator

Indlæg: 1.849

PB  Hjemmeside

cmq skrev:

Så har jeg sat den til analogisk, og der virker den.

Så det er ikke motoren.

Har sat dekoderen på igen, tjekket at ledningerne sidder som de skal og at der er strøm på drejeskiven.

Har sat adressen til 225 på min Ecos.

Men det virker ikke. Så nu er jeg tilbage til start igen. Har en mistanke om at det er dekoderen der er noget galt med.

Hej,

Jeg ved godt, at det sikkert er et dumt spørgsmål, men er du sikker på, at dekoderen står til adresse 225? Ifølge den vejledning, der henvises til, er drejeskivedekoderens standard adresse 15, og den kan via loddebro omstilles til 14.

__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Ifølge manualen fra Ecos skal adressen ved 15 sættes til 225 og ved 14  sættes den til 209.

har prøvet alle 4 adresser og intet virker.

Jeg kan se, at i Ecos manualen er det märklin dekoder 7686 man bruger og det er en 7687 jeg har.

Om der er en forskel skal jeg ikke sige noget.

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


bqg

Indlæg: 1.101

PB

Er drejeskiven tilsluttet egen transformer eller er den tilsluttet den digitale spænding?
Det anbefales med en egen trafo, således at drejeskiven ikke stopper ved siden af et spor ved en evt. kortslutning.

Når spændingen tilsluttes, kan du så inden for 5 sek. få den i programmeringstilstand? Hvis ikke så prøv at ændre adressen til dekoderen reagerer.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Jeg har tilsluttet min drejeskive via en "ringledning" som får strøm fra min Ecos.

Jeg kan vel ikke have 2 strømforsyninger tilsluttet drejeskiven?

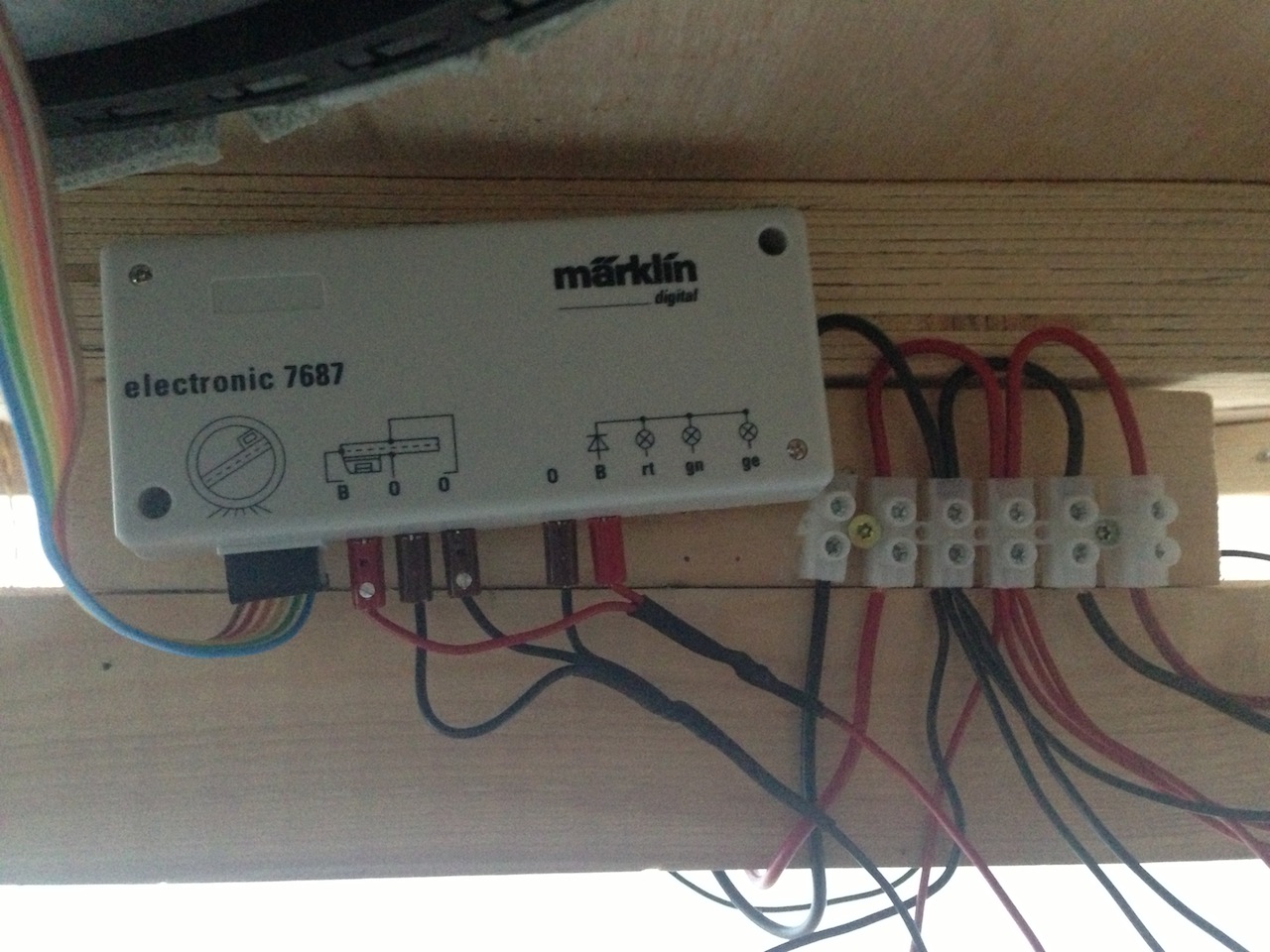

Jeg ligger et billed med af den tilsluttede dekoder, jeg mener at jeg har sat ledningerne rigtigt, men man ved jo aldrig.

Jeg kan ikke få den i programmeringstilstand inden få 5 sekunder og jeg har prøvet alle adresser.

Mit næste træk er at tilslutte drejskiven direkte på Ecos, hvis det ikke hjælper ved jeg ikke hvad jeg kan gøre.

Det kan være det ender med en ny dekoder.Billede

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


bqg

Indlæg: 1.101

PB

cmq skrev:

Jeg kan vel ikke have 2 strømforsyninger tilsluttet drejeskiven?

Nej du har helt ret, jeg så på den gamle 7686 der er der to forsyninger, en til drejemotoren og en til skinnen.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


bqg

Indlæg: 1.101

PB

cmq skrev:

Jeg kan ikke få den i programmeringstilstand inden få 5 sekunder og jeg har prøvet alle adresser.

Det lyder måske dumt, men er der spænding til dekoderen?, er der kørestrøm på skinnen?
Er der tog på sporet, der kan forstyrre?

Hvis du ikke kan få den i programmeringstilstand, er der tre muligheder:

  • Manglende forbindelse fra ECOS.
  • Forkert adresse.
  • Defekt dekoder.

Din ide med direkte tilslutning er måske ikke så tosset, det kunne udelukke et par fejlmuligheder.

Glemte lige en ting:
Når drejeskiven kan køre analog, så er den formodentlig ikke stoppet uden for spor?

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Der er spænding på dekoderen og der er kørestrøm på skinnen.

Der er ingen tog på drejeskiven.

Har prøvet at sætte dekoderen direkte til ecos. Hver gang jeg prøver at sætte den i programerings mode kommer der en hyle tone.

Har prøvet med forskellige adresse og intet hjælper, så nu er jeg ret overbevist om at det er dekoderen der er noget galt med.

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Frank F skrev:

Marklin 7687 Drejeskive Decoderen har det med at "miste" sine Indstillinger en gang imellem af en eller anden grund.

Har du prøvet at "Programmere" Decoderen forfra igen, som beskrevet i Vejledningen til Decoderen ?



Der findes et "bedre" alternativ til Marklin Drejeskive-Decoderen hos firmaet LDT, nemlig TT-Dec Drejeskive-decoderen,

som også kan anvendes til Marklin's Drejeskiver.

Mere Information finder du her:

http://www.ldt-infocenter.com/dokuwiki/doku.php?id=de:tt-dec   (på tysk sprog)

Jeg har lavet en Dansk oversættelse af Brugervejledningen til LDT TT-DEC Drejeskive-Decoderen hvis det skulle

have din interesse !

Hej Frank Det kunne godt være at jeg skulle prøve en dekoder fra LDT, Vil meget gerne have en dansk manual. Kender du til deres s88 dekoder ? Christian
__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


Frank F

Vamdrup

Indlæg: 552

PB  Hjemmeside

Deres række af S88 Produkter er baseret på anvendelsen af den almindelige kabling af S88 og kontaktmeldere, men der er også indbygget en RJ45 stik hvor man kan anvende

en Netværks-ledning til Kommunikationen da disse er bedre støjskærmet end den almindelige forkabling man hidtil har anvendt og som ofte har problemer med "Støj" på linien.

Du kan jo prøve læse lidt om Produkterne på den tyske hjemmeside og samtidig kigge under Menupunktet Digital-Kompendium

Der finder du hjælp og vejledning, samt illustrationer til opsætning og fortrådning af S88.

Mere Teknisk Information om S88-N kan du finde på denne webside : http://www.s88-n.eu/index.html

__________________

Frank F.

Marklinisterne.dk   CS2 - Lokicon Databank

• Kontakt : jf@marklinisterne.dk / ff@marklinisterne.dk
• Marklin H0 • C-Skinner • Bane 40 m•  Marklin CS2 (60215) • MS2
• Mainstation/Mobilestation Apps Apple/Android • Marklin PC-Software 3.8.1 •
• M7286 (M/LDT TT-DEC) • M7294 Skydebro • M76500/76510/7051 Kraner •
• MDT3 • MDP 60971 • 60801 Sound Programmer •
• ESU LokProgrammer • ESU Teststande • Testbane
• (Wiki-Skribent: Marklin/ESU-Digital-Drift / CS2 / MS2 / ESU ECoS) •




Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Okay

Jeg giver op og har købt en ny dekoder + 2 S88 dekoder fra LDT.

Så må jeg håbe at det virker bedre.

I skal ha tusind tak for hjælpen.

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


bqg

Indlæg: 1.101

PB

cmq skrev:

Okay

Jeg giver op og har købt en ny dekoder + 2 S88 dekoder fra LDT.

Så må jeg håbe at det virker bedre.

I skal ha tusind tak for hjælpen.

Velbekomme, men jeg havde da håbet på et andet resultat.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Ja så er tilbage igen.

Fik byttet min dekoder hos Kystbanen til en ny.

Men det er det samme, jeg får ikke hul igennem til min Ecos, selv om jeg tilslutter den direkte.

Min teori går nu på at det er min Ecos der er noget galt med og vil derfor prøve at satte den tilbage til fabriks indstillinger.

Kan der der være noget galt med drejeskiven selv om den virker analogisk?

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


bqg

Indlæg: 1.101

PB

cmq skrev:

Ja så er tilbage igen.

Fik byttet min dekoder hos Kystbanen til en ny.

Men det er det samme, jeg får ikke hul igennem til min Ecos, selv om jeg tilslutter den direkte.

Min teori går nu på at det er min Ecos der er noget galt med og vil derfor prøve at satte den tilbage til fabriks indstillinger.

Kan der der være noget galt med drejeskiven selv om den virker analogisk?

Hvis drejeskiven virker i analog, er fejlen nød til at ligge i den digitale udstyr eller disses indstillinger.

Når det har virket, må det være noget du har ændret/tilføjet, kan du have brugt adresse 14 og 15 til noget andet.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Frank F

Vamdrup

Indlæg: 552

PB  Hjemmeside

Hej med jer allesammen

Det lader til at der opstår lidt "forviring" omkring de Digitale Adresser til Marklin Drejeskiverne 7286 og 7686.

På en Centralstation 2 under Keyboard-delen kan man i opsætte sin Drejeskive(r) sammen til anvendelse sammen med 7687 Drejeskive-Decoderen.

Under Keyboard-delen på CS 2 er alle Digital-Adresser til Sporskifter og andet udstyr opsat med 16 Magnet-Artikler pr / Side i "fortløbende" rækkefølge,

det vil sige at du ikke ændrer adressen, men kun henviser via opsætningen hvad der er tilsluttet til lige netop den Digital-adresse af Sporskifter og andet tilbehør.



I Bunden af Keyboard-delen på CS2 ses Side : 01 02 03 04 05 osv.

Når man bladrer frem til Side 15 og opsætter Drejeskiven ved at vælge den første Magnet Artikel på denne side, har denne Adressen 225 som er forud-defineret af Marklin.

Hvis man bladrer en side tilbage til Side 14 under Keyboard-delen vil man opdage at den første magnet-artikel indgang (Øverste række, længst til venstre) har

Adressen 209

I Praksis kan du have 2 Drejeskiver installeret som styres af "hver" sin 7687 Drejeskive-Decoder.

Hvis man anvender en eller flere Marklin 7687 Drejeskive-decoder(e) kan man adskille Decoderen fra hinanden og indeni 7687 Drejeskive-Decoderen vælge mellem

om den skal anvende Adresserne 209-224 ( refererer til CS2 - Keyboard-Side 14 ) eller Adresserne 225-240 ( refererer til CS2 - Keyboard-Side 15 ) ved at lodde

"K3" på Decoderens Printplade (angivet i den Danske Brugervejledning til 7687 Decoderen, se side 5) over med en klat loddetin, herefter er Adresserne som så skal

anvendes Digital-Adresserne 209-224 (Keyboard - Side14 på CS2).

Drejeskiverne bør i praksis sættes op som vist i eksempel 2 (Side 1) og eksempel 3 (Side 2) i den danske Brugervejledning, med sin egen Transformator/Booster således at at

den ikke bruger "kostbar" Digital-strøm fra CS2, hvor Strømmen anvendes bedre til Lokomotiv-styring og forsyningen af Lokomotiver og deres tændte Funktioner.

Den Danske Brugervejledning finder du under mit tidligere indlæg i dette forum-indlæg.

Jeg håber det hjalp lidt på forståelsen af Problematikken med Digital-Adresser og Keyboard-Siderne som de er tilknyttet til på CS2.

I Praksis er det ikke en smart ide at Drejeskiven anvender samme Transformer som til Digital-centralen, specielt hvis STOP-Tasten på centralen benyttes imens at Drejeskiven

er i "kørende" drift. Dette kan afstedkomme utilsigtede Problemer med Udgangs-positionen på Drejeskiven og gentagne "Programmeringer" af Drejeskive-decoderen til følge.

En Drejeskive i drift anvender ca 10-15 VA mens den drejer rundt hvilket trækker ned på ydelsen på CS2 i forhold til Lokomotiver.

NOTE : I Praksis kan selv de ældre 66045 Delta Control 4F-enheder anvendes som "Booster" for en Drejeskive hvis 66045-enheden er indbygget og fortrådet korrekt.







__________________

Frank F.

Marklinisterne.dk   CS2 - Lokicon Databank

• Kontakt : jf@marklinisterne.dk / ff@marklinisterne.dk
• Marklin H0 • C-Skinner • Bane 40 m•  Marklin CS2 (60215) • MS2
• Mainstation/Mobilestation Apps Apple/Android • Marklin PC-Software 3.8.1 •
• M7286 (M/LDT TT-DEC) • M7294 Skydebro • M76500/76510/7051 Kraner •
• MDT3 • MDP 60971 • 60801 Sound Programmer •
• ESU LokProgrammer • ESU Teststande • Testbane
• (Wiki-Skribent: Marklin/ESU-Digital-Drift / CS2 / MS2 / ESU ECoS) •




Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hej Igen

Jeg har nu prøvet at sætte min Ecos tilbage til fabriks indstillinger, så den er helt tom nu dvs der er ingen sporskifte dekoder eller lokomotiver eller andre former for dekoder lagt ind på Ecos.

Men det virker stadig ikke.

Jeg vil nu prøve at forklare hvad det er jeg gør når jeg tilslutter min drejeskive.

Drejeskiven er en Mãrklin 7286

Dekoderen er en Mãrklin 7687

Digital central er en Ecos med harware ver 1.4 og software ver 3.6.1

Dekoderen er forbundet som vist tidligere i denne tråd og får strøm fra en ringledning som er forbundet med Ecos (har også prøvet med direkte tilslutning til Ecos)

Indstillingen på Ecos er :

drejeskive                    Mãrklin 7686

Navn                           Drejeskive

Adresse                       225

Krydset af i boks 1 til 9 (hvilket er det antal spor der er tilsluttet drejeskiven)

Når jeg programmere:

slukker strøm via stop knap og tænder igen via go knappen.

Høre en svag brummen fra dekoderen og trykker input inden for 5 sekunder.

Skal sige at jeg på intet tidspunkt har haft kortslutning.

Der er strøm på konge broen og skinnen ud for.Har haft strøm på alle tilslutning skinner så der var konstant strøm på disse, men har klippet dem af nu.

Efter jeg har sat strøm på og trykker håndtaget under broen frem rykker broen sig et hak.

Men ellers sker der ikke noget.

Venlig

tog og forårs hilsner

Christian træt af drejskiver

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


Frank F

Vamdrup

Indlæg: 552

PB  Hjemmeside

Hej igen Christian.

Du er ikke den eneste der har Problemer med Marklin 7687 Drejeskive-Decoderen.

Du bør prøve at gennemlæse dette indlæg på Stummiforum :

http://www.stummiforum.de/viewtopic.php?f=5&t=91552

Indlægget består af Side 1 og 2, specielt de sidste 3 Posteringer er interessante.

Problemet med drejeskiven ligner meget dit problem med din drejeskive og handler om Drejeskiven og Programmeringen af Drejeskivens

"Motorhastighed" som kan sættes via Programmeringen til en værdi mellem 1 og 24 ved hjælp af Tasterne #1 til # 24 når Drejeskive-Decoderen

er i Programmerings-mode.

Du kan under din Programmering af Drejeskive-Deoderen være kommet til at sætte værdien for "lavt" eller for "højt" ved en fejl uden at du måske

selv har været klar over det.

(se side 4 i Brugervejledning Dansk, Side 5 i Brugervejledning Tysk, tabellen til højre, højre kolonne, det allersidste punkt i tabellen)

Prøv at programmere denne indstilling med en middel-værdi på 12 (tryk på #12 når Drejeskive-Decoderen er i Programmerings-mode.

Hvis det stadigvæk ikke virker prøv med mindre eller højere værdier via #1 - #24 Tasterne, indtil du finder en Indstilling af Drejeskivens

Motor-hastighed, hvor Drejeskiven bevæger sig konstant uden at have en langsom eller hakkende kørsel under driften af den.

Du skal selv vurdere hvornår den kører bedst sammen med dit anlæg, når den er tilsluttet anlægget som du ønsker det.

Jeg anbefaler dig at bruge en Seperat Transformer til forsyningen af din Drejeskive.



Når du har afprøvet dette vil jeg gerne bede dig om at melde tilbage her i denne forum-tråd om dette løste Problemet med Drejeskive-Decoderen



Den tyske Brugervejledningen til Drejeskive-Decoderen er med hensyn til lige netop denne fejlmulighed ikke særlig oplysende.

Jeg retter min danske Brugervejledning til Marklin 7687 Drejeskive-Decoderen og laver en mere dybdegående beskrivelse af dette

Problem, samt en mere Informativ beskrivelse af Løsningen efter at have modtaget en tilbagemeldning fra DIG.



BEMÆRK :

Fordelen ved at anvende LDT TT-Dec Drejeskive-Decoderen er at denne har en "Skrue"-potmeter monteret på siden af Decoderen, hvormed du kan indstille

Drejeskivens "Motorhastighed", samt en "Skrue"-potmeter til indstilling af "Styretakt-frekvensen" i den modsatte side.

Du kan finde mere Information om dette i Brugervejledningen til LDT TT-DEC Drejeskiven under Kapitel 4.2 ( Side 8 )



Jeg håber at dette vil løse dit Problem med din Marklin Drejeskive !

__________________

Frank F.

Marklinisterne.dk   CS2 - Lokicon Databank

• Kontakt : jf@marklinisterne.dk / ff@marklinisterne.dk
• Marklin H0 • C-Skinner • Bane 40 m•  Marklin CS2 (60215) • MS2
• Mainstation/Mobilestation Apps Apple/Android • Marklin PC-Software 3.8.1 •
• M7286 (M/LDT TT-DEC) • M7294 Skydebro • M76500/76510/7051 Kraner •
• MDT3 • MDP 60971 • 60801 Sound Programmer •
• ESU LokProgrammer • ESU Teststande • Testbane
• (Wiki-Skribent: Marklin/ESU-Digital-Drift / CS2 / MS2 / ESU ECoS) •




Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hej Frank

Fanden tog fat i mig idag og jeg tog drejeskiven ud af min bane, derefter satte jeg min Ecos direkte til drejeskiven og wupti nu virker den.

Så fejlen kan ikke ligge i dekoderen eller drejskiven, men i selve banen. Imoregen prøver jeg at satte den til banen igen og ser hvad der sker.

Jeg har købt og fået leveret en LDT-TT dekoder som jeg sætter på,  når jeg har fået märklin dekoderen til at virke.

Som jeg kan se skal jeg bruge en seperat transformer. Jeg har en märklin transformer 32 VA (66470) kan den bruges eller er der en anden du kan anbefale?

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Nu virker den.

Nu virker den ikke.

Nu virker den.

Nu viker den ikke.

Nu virker den

NU VIRKER DEN IKKE  Crazy

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


Frank F

Vamdrup

Indlæg: 552

PB  Hjemmeside

Hej Igen Christian

Jeg kan efterhånden ikke se andet end at du må have et "elektrisk" problem et eller andet sted på banen, som forstyrrer driften af din Drejeskive,

det vil sige det "digitale" signal, da du skriver at den nogle gange ikke virker og andre gange gør det, f.eks når du tilslutter den direkte til din ECOS

Jeg kan ikke se andet end at du endnu en gang må gennemgå ledningerne omkring tilslutningen af din drejeskive en gang til.

Du kan alternativt prøve at trække 2 "direkte" ledninger, nemlig ( B ) og ( 0 ), hvor du tager strømmen til ( B ) og ( 0 ) kort efter udgangen på bagsiden af

din ECOS ved f.eks at anvende et par Marklin 72090 Fordelerplade til ( B ) og ( 0 ), hvis du stadigvæk ønsker at bruge Marklin Drejeskive-Decoderen



Jeg vil dog stadigvæk anbefale dig at anvende "din" LDT Drejeskive-Decoder i stedet for, da der er alt for "mange" problemer med Marklin's Drejeskive-Decoder.

__________________

Frank F.

Marklinisterne.dk   CS2 - Lokicon Databank

• Kontakt : jf@marklinisterne.dk / ff@marklinisterne.dk
• Marklin H0 • C-Skinner • Bane 40 m•  Marklin CS2 (60215) • MS2
• Mainstation/Mobilestation Apps Apple/Android • Marklin PC-Software 3.8.1 •
• M7286 (M/LDT TT-DEC) • M7294 Skydebro • M76500/76510/7051 Kraner •
• MDT3 • MDP 60971 • 60801 Sound Programmer •
• ESU LokProgrammer • ESU Teststande • Testbane
• (Wiki-Skribent: Marklin/ESU-Digital-Drift / CS2 / MS2 / ESU ECoS) •




Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hej Frank

jeg tror du har ret.

Situationen ændrer sig hele tiden og må nok indrømme at jeg er ved at være godt træt af min Märklin dekoder.

Så i morgen sætter jeg min LDT dekoder og håber det bedste.

Tusind tak for hjælpen.

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 0 kan lide
Top


cmq

Indlæg: 265

PB

Hej

Lige for at slutte af vil jeg fortælle hvordan det hele endte.

Til sidst gav jeg op med min Märklin dekoder, der blev simplethen ved med at dukke fejl op. Nogen gange var det nye fejl og andre gange var det de samme fejl.

Nogen gange fik jeg det til at virke og næste gang jeg tændte for min bane,virkede den ikke.

Hvad fejlen kan jeg ikke sige, måske er der bare dårlig karma mellem mig og dekoderen.

Så nu har jeg sat min TT-DEC fra LDT på og den virker.

Så det endte jo godt alligevel.

__________________

Christian

Ecos 50200

Traincontroller gold 8.0, Trainprogrammer, +Hardware



Like 1 kan lide
Top


modeljernbane

smed

Indlæg: 319

PB

Det har virkeligt været en fornøjelse at følge din tråd hele vejen, og se den hjælpsom hed der har været og helt igenem en sober detat og at alle holdte sig til tråden.

Kurt

Like 2 kan lide
Top


Marklin4me

Indlæg: 485

PB

Hejsa,



Tillykke christian :)  Jeg er også en af dem som har fulgt "dig" hele vejen og været glad for de kommentarer og den hjælp der er kommet undervejs.

God ånd - lad os forsætte sådan. Laughing out loud



__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin CS3+, CS2, M og C skinner

 www.marklinfan.dk ; www.marklin4me.dk

Like 2 kan lide
Top


Frank F

Vamdrup

Indlæg: 552

PB  Hjemmeside

Hej Christian

Det glæder mig at høre at det endeligt kører "stabilt" med din Marklin Drejeskive.

LDT Drejeskive-Decoderen er et absolut "must" hvis man skal have en ordentlig digital styring til Marklin Drejeskiven,

hvor det bare virker uden nogen problemer.

God legelyst med Drejeskiven.

__________________

Frank F.

Marklinisterne.dk   CS2 - Lokicon Databank

• Kontakt : jf@marklinisterne.dk / ff@marklinisterne.dk
• Marklin H0 • C-Skinner • Bane 40 m•  Marklin CS2 (60215) • MS2
• Mainstation/Mobilestation Apps Apple/Android • Marklin PC-Software 3.8.1 •
• M7286 (M/LDT TT-DEC) • M7294 Skydebro • M76500/76510/7051 Kraner •
• MDT3 • MDP 60971 • 60801 Sound Programmer •
• ESU LokProgrammer • ESU Teststande • Testbane
• (Wiki-Skribent: Marklin/ESU-Digital-Drift / CS2 / MS2 / ESU ECoS) •




Like 1 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 764

PB  Blog

Genopliver lige den her gamle tråd...

Jeg har nemlig også prøvet at programmere min drejeskive via ECoS og Märklins decoder 7687. Altså den nye uden mulighed for at tilslutte ekstern strøm Crazy

Det forløber således:

Ved manuel betjening, kører den fint, begge veje og stopper de steder den bliver bedt om det. Altså med den blå medfølgende boks.

Ved digital drift (dioder er fjernet fra broen). PRogrammering forløber fint, bro kører de steder hen jeg beder den om, og tilmed med en fin hastighed.

Første forsøg, jeg kom til at programmere nogle spor dobbelt (de lå over for hinanden - og så skal de jo kun med en gang) Nå så længe det var et spor den kunne køre til gik det fint.

Andet forsøg, jeg får ikke fjernet hakker ved alle 24 felter i ECoS´en. Den kører ok, kører til de spor den skal. Begge veje! men dog markant langsommere!

Tredie forsøg, fjerde, femte, sjette... osv forsøg. PRogrammering går fint, den kører som den skal god hastighed. MEN den vil stort ikke køre når den skal i brug. Det går så langsom så man næsten ikek kan se den kører og så går det galt...

Nu har jeg jo ikke min memory tilsluttet så kan ikke stille broens hastighed på den. Men hvordan stiller jeg den via ECoS? Jeg formoder det er der fejlen ligger. Jeg tror (håber) at det hjælper hvis motor kommer op i nogle stabile omdrejninger med lidt trækkraft bag.

Så er der en her der har den gyldne løsning til at stille hastigheden via ECoS?



__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

www.spor1centrum.dk <-- nyt forum for 1:32 interesserede

Min bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


Niels

Ingeniør

Indlæg: 167

PB

Hej

Blot lidt kommentarer til denne spændende tråd.

Som inkarneret Märklinist, irriterer det mig på en eller anden måde meget, hvis drejeskivedekoderen 7687 tilsyneladende ikke fungerer tilfredsstillende. Jeg står selv over for at skulle investere i en digital styring af min drejeskive. Så det kan bare ikke være rigtigt  :p

Jeg kan ikke lade være at tænke på om de beskrevne problemer i stedet kunne tænkes at relatere til anvendelse af Ecos'en og ikke eks. en Central Station? Eller evt. er forårsaget af adressekonflikter mellem Märklins predefinerede adresser til skiven og adresser anvendt andre steder i anlægget? Jeg er sikker på at der er fejlsøgt efter alle kunstens regler, men det er let at falde i sådanne fælder, eks. ved komponenter, der kræver mere end en enkelt adresse. Eksempelvis ved signaler med mange begreber.

Er der evt. nogen på forum, der har flere erfaringer med 7687, eksempelvis i samspil med en CS3?

mvh

Niels

__________________

http://www.niels-modeltog.dk

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 764

PB  Blog

Niels skrev:

Hej

Blot lidt kommentarer til denne spændende tråd.

Som inkarneret Märklinist, irriterer det mig på en eller anden måde meget, hvis drejeskivedekoderen 7687 tilsyneladende ikke fungerer tilfredsstillende. Jeg står selv over for at skulle investere i en digital styring af min drejeskive. Så det kan bare ikke være rigtigt  :p

Jeg kan ikke lade være at tænke på om de beskrevne problemer i stedet kunne tænkes at relatere til anvendelse af Ecos'en og ikke eks. en Central Station? Eller evt. er forårsaget af adressekonflikter mellem Märklins predefinerede adresser til skiven og adresser anvendt andre steder i anlægget? Jeg er sikker på at der er fejlsøgt efter alle kunstens regler, men det er let at falde i sådanne fælder, eks. ved komponenter, der kræver mere end en enkelt adresse. Eksempelvis ved signaler med mange begreber.

Er der evt. nogen på forum, der har flere erfaringer med 7687, eksempelvis i samspil med en CS3?

mvh

Niels

Jeg købte min første dekoder tilbage i midt 90'erne - den drillede en del sammen med Märklin 6021/6040/6043 - det var den gamle version med mulighed for ekstern strøm tilslutning.

For en 3 års tid siden købte jeg den nye udgave. Stadig med 6021/6040/6043 kombinationen. Det virkede ikke, og jeg opgav.

Det samme er så med ECoS - så for mig er det et dårligt match.

Men jeg har da en Märklin (meget ubrugt) dekoder til salg hvis det er Wink



__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

www.spor1centrum.dk <-- nyt forum for 1:32 interesserede

Min bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


DanskBjergbane

Minimalt

Kastrup

Indlæg: 330

PB

Livet er for kort til den slags, så jeg købte en

https://www.ldt-infocenter.com/dokuwiki/doku.php?id=en:tt-dec

Har hørt fra flere der har skiftet efter at have bøvlet frem og tilbage med Marklins dekoder og CS2/ECOs.

Selv har jeg kun anvendt LDT dekoder  med min ECOs og det fungerer uden problemer

__________________

Hilsen Jan

Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk Epoke I, II & III rullende.

ESU Ecos 2, SwitchPilot II, Viessman, LDT. TrainController Gold V9.0 med SmartHand+

Like 0 kan lide
Top


Niels

Ingeniør

Indlæg: 167

PB

Hej igen,

Jo, jeg har forstået, at rigtig mange anbefaler en LDT-DEC drejeskivedekoder frem for Märklins ditto 7687. Men også bemærket, at hovedparten af kommentarerne i tråden er skrevet af Ecos brugere.

Så hvad jeg blot efterlyser er erfaringer med 7687 i kombination med CS2 eller CS3. Og flere fakta om, hvorfor jeg eventuelt ikke skal investere i en 7687. Hvad jeg indtil nu har læst om emnet (en del) på diverse fora, synes jeg ikke klart dokumenterer, at problemerne ligger i selve 7687 dekoderen, men måske ligeså vel kan skyldes andre detaljer. Såsom de nævnte potentielt uopdagede adressekonflikter, fejlagtige elektriske tilslutninger, drejeskiver der kan være produceret før 2003, forkert/manglende indstillet parameter til drejehastighed osv.

Forstå mig ret, det er ikke fordi jeg på nogen måde prøver at "forsvare" 7687 dekoderen. Jeg søger blot efter klare fakta.  Smile

Venligst

Niels

__________________

http://www.niels-modeltog.dk

Like 0 kan lide
Top


jhcn

IT & AV vejleder

Lystrup

Indlæg: 621

PB

Niels skrev:

Hej igen,

Jo, jeg har forstået, at rigtig mange anbefaler en LDT-DEC drejeskivedekoder frem for Märklins ditto 7687. Men også bemærket, at hovedparten af kommentarerne i tråden er skrevet af Ecos brugere.

Så hvad jeg blot efterlyser er erfaringer med 7687 i kombination med CS2 eller CS3. Og flere fakta om, hvorfor jeg eventuelt ikke skal investere i en 7687. Hvad jeg indtil nu har læst om emnet (en del) på diverse fora, synes jeg ikke klart dokumenterer, at problemerne ligger i selve 7687 dekoderen, men måske ligeså vel kan skyldes andre detaljer. Såsom de nævnte potentielt uopdagede adressekonflikter, fejlagtige elektriske tilslutninger, drejeskiver der kan være produceret før 2003, forkert/manglende indstillet parameter til drejehastighed osv.

Forstå mig ret, det er ikke fordi jeg på nogen måde prøver at "forsvare" 7687 dekoderen. Jeg søger blot efter klare fakta.  Smile

Venligst

Niels

Hej Niels

Er du bekendt med fx denne gennemgang af en lignende problemstilling?

https://baneforum.dk/viewtopic.php?f=6&t=2278&hilit=m%C3%A4rklin+drejeskive

Mvh

Henrik

__________________

Kører AC, mest epoke IV-V, helst dansk + lidt tysk. Mangler både penge og plads til et anlæg...

Like 0 kan lide
Top


Niels

Ingeniør

Indlæg: 167

PB

Hej Henrik,

Jo, jeg kender godt denne tråd på Baneforum. Men med fare for at gentage mig selv - jeg synes ikke at forløbet på nogen måde entydigt identificerer 7687-dekoderen som værende årsagen til problemerne. Så indtil alt andet er bevist...  Laughing out loud

mvh

Niels

__________________

http://www.niels-modeltog.dk

Like 0 kan lide
Top


jhcn

IT & AV vejleder

Lystrup

Indlæg: 621

PB

Niels skrev:

Hej Henrik,

Jo, jeg kender godt denne tråd på Baneforum. Men med fare for at gentage mig selv - jeg synes ikke at forløbet på nogen måde entydigt identificerer 7687-dekoderen som værende årsagen til problemerne. Så indtil alt andet er bevist...  Laughing out loud

mvh

Niels

Du må gerne gentage dig selv! Hellere end gerne - så er det også nemmere at holde fælles fokus på din forespørgsel. Jeg ville bare sikre mig at du havde læst de tre sider. Fortsat god dekoder-kamp!!

Henrik

__________________

Kører AC, mest epoke IV-V, helst dansk + lidt tysk. Mangler både penge og plads til et anlæg...

Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
