HenningS

Indlæg: 3

PB

12 eller 5 volt S88

På min Link s88 (60883) har jeg mulighed for at skifte mellem 12 V og 5 V til S88 bussen. Efter sigende skulle 12 V give bedre stabilitet. Men jeg synes det er lidt svært, at finde ud af hvilke moduler, der kan tåle 12 V. Lige nu har jeg både Märklin 60881 og Viessmann 5217. 5217 er tilsluttet i bunden af min CS2, og 60881 er tilsluttet Link s88, som er sat til 12 V

Er der nogen på her på sporskiftet, der har et overblik over hvilke s88 moduler, der kan køre 12 V, og hvilke man absolut ikke må tilslutte 12 V? Jeg kunne godt forestille mig, at jeg kunne finde på at anskaffe moduler fra fx Digikeijs.eller andre

Hvilken spænding er der på tilslutningen i bunden af CS3+?

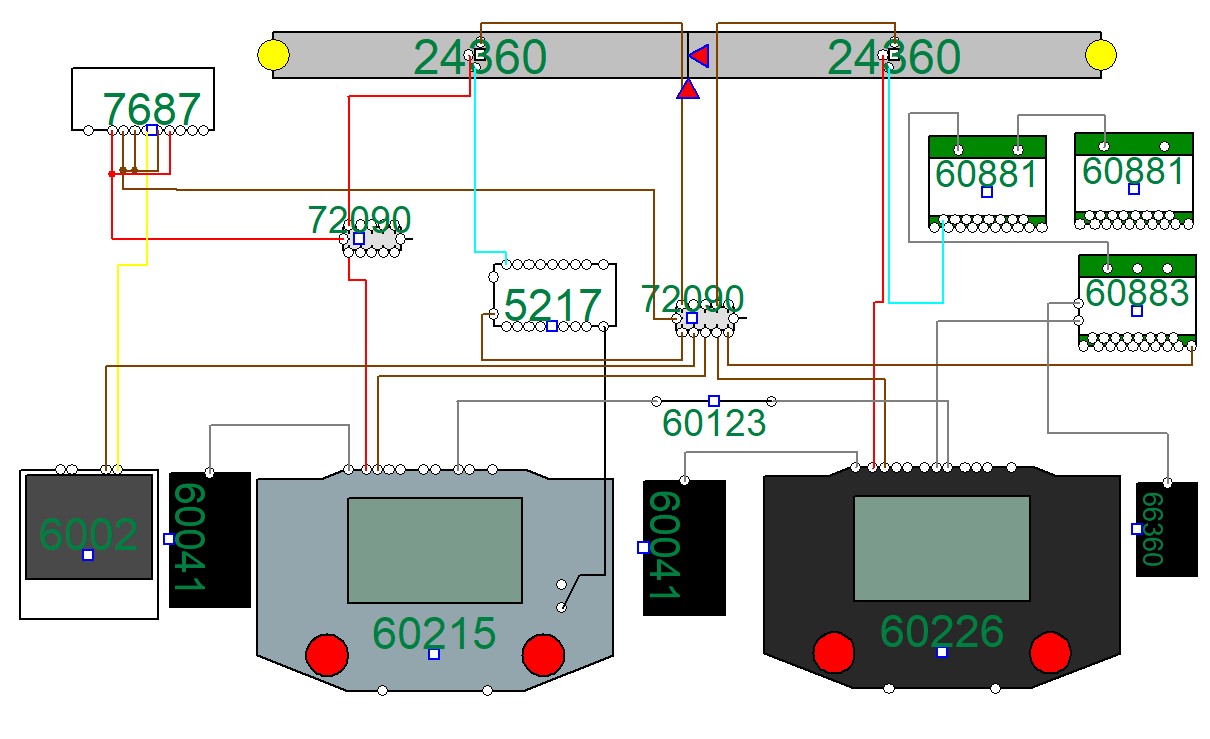

Princippet i mit nuværende setup er:



Princip for digital setup



Henning

__________________

Med venlig hilsen

Henning

3-skinne med fokus på dansk Epoke III, men med kraftig tysk islæt, og enkelte fra andre epoker
CS3 (ikke plus) og CS2. En blanding af sporskiftedekoder og tilbagemelding fra flere producenter
Win-digpet 2021 premium

Like 0 kan lide
Top


TogSvendsen

Indlæg: 391

PB

Nogle af de kyndige hoveder ud i digitalspørgsmål, har svaret ovre på "den anden kanal" kan jeg se. https://baneforum.dk/viewtopic.php?f=6&p=24753#p24753

Like 0 kan lide
Top


HenningS

Indlæg: 3

PB

Jeg har nok ikke spurgt tydeligt nok. Det jeg er ude efter var andres erfaringer med forskellige tilbagemeldingsmoduler, og ikke blot en vurdering af Märklins. Og det endte indlæget på baneforum hurtigt i. Så jeg håbede at der her var lidt flere med arfaringer med andre moduler, så jeg kan træffe mine valg på et oplyst grundlag. Så jeg hører stadig gerne fra jer, der har erfaringer med andre moduler end Märklins. Og specielt om der var nogen, der vidste hvad der ikke kunne tåle 12 V

__________________

Med venlig hilsen

Henning

3-skinne med fokus på dansk Epoke III, men med kraftig tysk islæt, og enkelte fra andre epoker
CS3 (ikke plus) og CS2. En blanding af sporskiftedekoder og tilbagemelding fra flere producenter
Win-digpet 2021 premium

Like 0 kan lide
Top


gejo

Indlæg: 633

PB

Alle S88 moduler er opbygget ens. de består af 3 IC standardkredse - typisk af Cmos typen og kan tåle op til 15V. Om der findes moduler , der anvender TTL kredse vil jeg tvivle på, men i givet fald kan de kun tåle 5V. Den eneste forskel du kan støde på er, om der er optokoblere i tilbagemeldingens kontaktindgange. Disse S88'ere vil typisk være anvendt i forbindelse med to-skinne drift.

Ved forsøg kan du finde ud af, om 5V eller 12V er at fortække på dit anlæg. De enkelte frabrikater kan du blande, som du vil, men det er nemmest blot at bruge et mærke.

Du kan også selv bygge S88 moduler, da de anvendte komponenter er standardvare.

Gert

Like 0 kan lide
Top


TireBurner

Herlev

Indlæg: 110

PB

Om ikke andet kan jeg bevidne, at Digikeijs' moduler kan køre 12V

__________________

Mvh
Dennis

Igang med at opbygge DCC-anlæg. Primært dansk epoke V-VI

Like 0 kan lide
Top


Lars LH

Ingeniør

Indlæg: 13

PB

Hej Henning,

Som Gert skriver er alle nyere S88 typer lavet med C-MOS teknologi og kan klare de 12V. Der er så vidt jeg ved ikke andre mærkevarer end Märklins oprindelige S88 med artikelnr 6088 som benytter TTL teknologi, der kun tåler 5V. Ifølge en anden side på sporskiftet om Märklin dekodere udgår 6088 i 2004/2005 og erstattes af 60880 der kan anvende 12V. Da Märklin jo sætter en dyd i at være bagud kompatible, så indrettes S88 Link så den er i stand til at drive en S88 bus med 5V, hvis man skulle have disse allerede.

Så medmindre du har tænkt dig at købe brugte gamle Märklin 6088 - hvilket jeg ikke vil anbefale - vil jeg ikke være bekymret for om en S88 af forskellige fabrikater kan tåle 12V. Det hav været gængs standard at benytte C-MOS teknologi til S88 i mange år. Jeg har selv brugt S88 fra Tams med succes. Såfremt der benyttes skærmede patch-kabler fås jeg høj imunitet mod støj.

Hilsen

Lars

Märklin dekoder side på Sporskiftet: Link

__________________

Dansk Epoke 3 og 4 - Märklin HO - Digital - K-skinner - Fast og modul anlæg

Like 0 kan lide
Top


gejo

Indlæg: 633

PB

Jeg har ALDRIG set Märklin S88'er - heller ikke med katalog nr. 6088 - hvor der har været anvendt TTL-kredse.

Jeg købte mine S88 fra Märklin kort tid efter de kom på markedet, men udelukker ikke, at Märklin rent faktisk i en meget kort indledende periode har brugt TTL-kredse, ligesom Märklin i begyndelsen producerede C80 decodere med diskrete komponenter - en decodertype, der nok heller ikke fandt vej til Danmark.

Det er dog let at konstatere. man tager blot låget af S88 - og hvis IC kredsene har numrene 4044 og 4014, så er det C-MOS kredse.

Gert



Like 0 kan lide
Top


PerR

Indlæg: 45

PB

Jeg vil give Gert ret, jeg har heller ikke set gamle S88 (6088) med TTL. Jeg sidder her med Rytter Fribergs bog 2:a Digitaltåg fra 1988, og der er angivet at der benyttes CMOS kredse af typerne MC14014 og MC14044.

Til Henning vil jeg gerne undskylde at jeg ikke skrev at det var Viesmann 8217 og IEK S88 CAT5 moduler jeg kasserede til fordel for Märklin 60881 moduler.

Connectoren i bunden af CS3+ leverer 12 Volt.

IEK modulerne følger ikke samme ben forbindelser som Märklin (og S88N)



__________________

Mvh Per

 Marklin K/(C) skinner / Marklin CS3+ (60216) /CS2 (60214, 60215) / Marklin 60061/60101 /  60174 Booster / MS1 / MS2
Tilbehør :  7286 Drejeskive(analog)  Applikationer : Marklin Mobilstation (Android), iTrain PC software



Like 0 kan lide
Top


HenningS

Indlæg: 3

PB

Mange tak  for uddybningerne.

Jeg har lige målt spændingen på tilslutningen på min gamle Intellibox og på min CS2. Begge leverer kun 5 V.  Så det vil nok være en god idé at flytte min Viesmann 5217  til min Link S88

__________________

Med venlig hilsen

Henning

3-skinne med fokus på dansk Epoke III, men med kraftig tysk islæt, og enkelte fra andre epoker
CS3 (ikke plus) og CS2. En blanding af sporskiftedekoder og tilbagemelding fra flere producenter
Win-digpet 2021 premium

Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
