Hjælp til tofarvet LED til styrevogn

Hej (igen)...

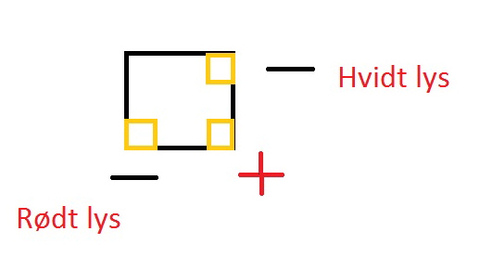

Sidder og er ved at lave en Donnerbüchsen om til styrevognsudgaven. Dertil har jeg skaffet mig en LED (SMD) med rød/hvid. Der er fælles + og seperate - poler (se min Jørgen Clevin tegning Tongue ).

Hvordan klarer jeg lysskiftet her? havde de været helt separate så havde det været nemt nok.

Da jeg kører Z så sker retningskiftet jo med polvending på trafoen. Men kan ikke lige gennemskue det, og har søgt og prøvet mange kombinationer med dioder - men uden held. Nogen der har et bud på hvordan jeg lige kobler det sammen??

diode

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.646

PB

Hvordan får lavet den lille loppe, der løber rundt under Dit navn

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Duizz

Indlæg: 225

PB  Hjemmeside

Hejsa. Du kan tage to ensretter dioder, som du får til at samle plus op fra begge skinner. Mellem disse dioder og SMD'en lodder du modstanden på. Dernæst tager du to ensretter dioder mere og får dem til at samle minus op fra hver deres skinne. Disse lodder du på hver deres minuspol på SMD'en. På den måde får du lysskifte. Lav dog først en prøveopstilling og tjek hvordan det skal vende i forhold til et lokomotiv, så det vender rigtigt.

__________________

Hilsen Lars Becher
B&G Modeljernbaneklub

To-skinnne skala H0, SPROGII og JMRI DCC, PIKO skinner. Dansk, primært epoke IV/V

Klubside: http://www.bechers.dk/train Her finder du både billeder af materiel i 1:1 og af modeller

Se også: http://www.bechers.dk/models Denne side drejer sig mest om ombygning og patinering af modeller

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.072

PB  Blog

"Duizz" skrev:
Hejsa. Du kan tage to ensretter dioder, som du får til at samle plus op fra begge skinner. Mellem disse dioder og SMD'en lodder du modstanden på. Dernæst tager du to ensretter dioder mere og får dem til at samle minus op fra hver deres skinne. Disse lodder du på hver deres minuspol på SMD'en. På den måde får du lysskifte. Lav dog først en prøveopstilling og tjek hvordan det skal vende i forhold til et lokomotiv, så det vender rigtigt.

Hmmm det var netop det jeg syntes jeg havde prøvet. Men kunne ikke få det til at virke :oops: , dvs jeg kunne godt få det hvide til at slukke (ikke at det just er den største bedrift Laughing out loud ) men den røde tændte ikke... Nå må prøve igen når jeg er hjemme efter weekenden.

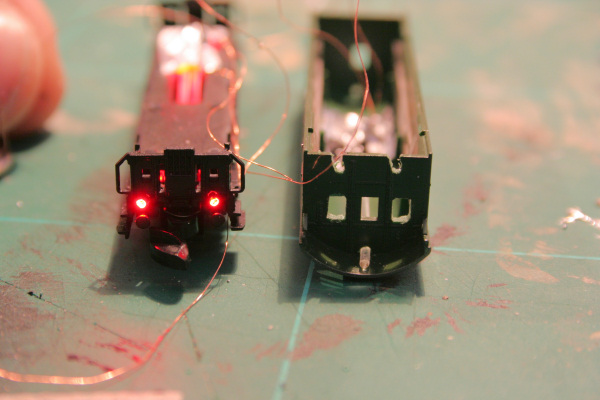

på billedet med de røde slutlys er det kun fordi jeg har sat ledningerne ned til en anden strømkilde...

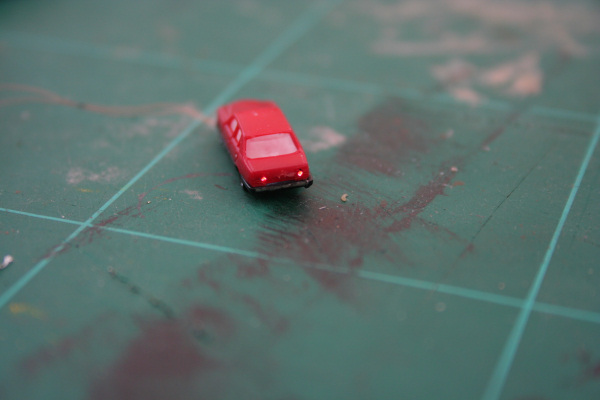

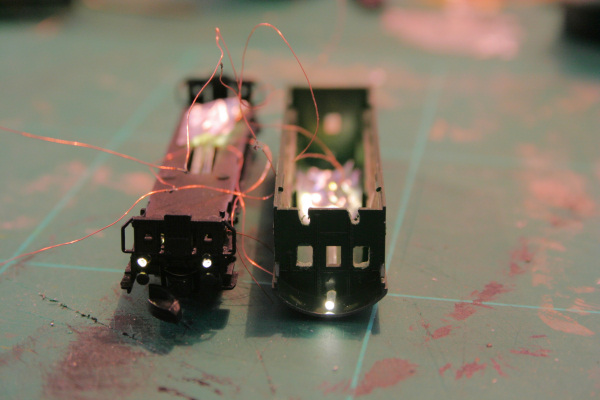

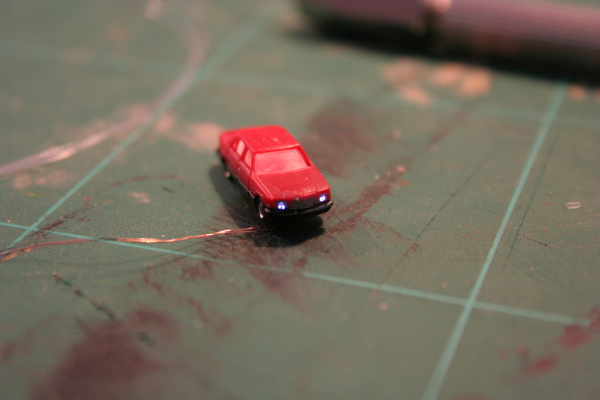

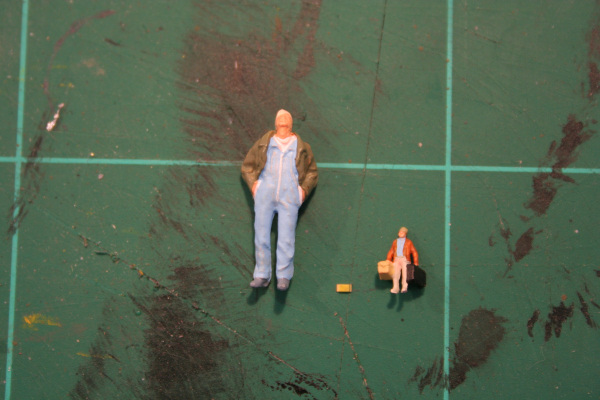

Her er lige et par billeder af mit lille projekt. Da jeg nu havde gang i de meget SMÅ LED´s så måtte jeg jo også lige prøve at lave lys i en bil i spor z Cool

IMG_5424_1

IMG_5429_1

IMG_5427_1

IMG_5435_1

IMG_5433_1

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.072

PB  Blog

"bygger01" skrev:
Hvordan får lavet den lille loppe, der løber rundt under Dit navn

Hejsa - der skulle gerne ligge en loppe og kravle rundt i din inboks lige nu Laughing out loud

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 596

PB  Hjemmeside

Det er lidt flot at bruge 4 dioder (ud over lysdioderne). 2 dioder og en modstand skulle kunne gøre det:

Billede

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.921

PB

"Mikael" skrev:
Det er lidt flot at bruge 4 dioder (ud over lysdioderne). 2 dioder og en modstand skulle kunne gøre det:Billede

Husk dog at den hvide LED kræver både højere spænding og strøm end den røde, så dimensioner modstenden efter den røde, hvis du bruger denne metode. Tror, jeg ville sætte modstanden i serie med LED'en, så hver LED havde sin modstand.

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.072

PB  Blog

"Mikael" skrev:
Det er lidt flot at bruge 4 dioder (ud over lysdioderne). 2 dioder og en modstand skulle kunne gøre det:Billede

Tusinde tak, jeg har prøvet mange udgaver, men kun med 4 og det fik jeg ikke rigtigt til at virke... men det her skal prøves når jeg er hjemme igen.

TAK!

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.072

PB  Blog

"Skott" skrev:
"Mikael" skrev:
Det er lidt flot at bruge 4 dioder (ud over lysdioderne). 2 dioder og en modstand skulle kunne gøre det:
Husk dog at den hvide LED kræver både højere spænding og strøm end den røde, så dimensioner modstenden efter den røde, hvis du bruger denne metode. Tror, jeg ville sætte modstanden i serie med LED'en, så hver LED havde sin modstand.

Yep, good point, der står også at de to farver kræver forskellig spænding - så det får de Wink

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.072

PB  Blog

"Mikael" skrev:
Det er lidt flot at bruge 4 dioder (ud over lysdioderne). 2 dioder og en modstand skulle kunne gøre det:Billede

Yep...

TAK - det virkede... Laughing out loud

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


joergen1978

Automatiktekniker/ elektronikmekaniker

Billund

Indlæg: 180

PB  Blog  Hjemmeside

Hej Mikael

Hvad hedder den lysdiode (LED) og hvor har du købt den. Evt. osse hvad har du givet for den?

Har svært ved at finde den i danske forretninger. Når jeg søger finder jeg kun rød/gul eller rød/grøn.

__________________

Jørgen Rasmussen

medlem af FREMO

Køre Dansk epoke 4c-6

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 596

PB  Hjemmeside

"joergen1978" skrev:
Hej MikaelHvad hedder den lysdiode (LED) og hvor har du købt den.

Nu er det ikke mig, der har købt den lysdiode. Jeg kender den faktisk slet ikke.

Men jeg har nogle tilsvarende rød/hvide, bare i 3mm. Dem har jeg fra DCC Supplies:

http://www.dccsupplies.com/shop/index.php?cPath=22_260_26_161

Like 0 kan lide
Top


MPS

Indlæg: 12

PB

"Mikael"][quote="joergen1978" skrev:
Hej Mikael

Hvad hedder den lysdiode (LED) og hvor har du købt den.

Nu er det ikke mig, der har købt den lysdiode. Jeg kender den faktisk slet ikke.

jeg har fundet dem hos http://www.bjergum.dk

Mogens

__________________

3-skinne - epoke 3

Like 0 kan lide
Top


joergen1978

Automatiktekniker/ elektronikmekaniker

Billund

Indlæg: 180

PB  Blog  Hjemmeside

Har ikke kunnet finde nogen der var Rød/hvide så tak for hjælpen. Smile

__________________

Jørgen Rasmussen

medlem af FREMO

Køre Dansk epoke 4c-6

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.072

PB  Blog

Hov - undskyld jeg ikke lige har set der har været spurgt på lysdioden.

Det er en jeg købte via Ebay (Ledbaron24) Gav ikke ret meget for 10 stk. De har mange forskellige og super hurtig service.

Men det er en SMD i et 0605 hus og vil uden problemer kunne sidde i en H0 lanterne.

Håber det var lidt hjælp

Ledbarons nummer på varen er i øvrigt #300610
