Billig servo decoder til 4 sporskift DCC eller MM

Hej !!

Så er den første ny servo decoder for 4 stk servo men indstilling for Min og Max pos. færdig.

Decoderen kan bruges til enten DCC eller MM detter er kun et spørgsmål om HEX filen der indlæses i PIC kredsen.

Decoderen har også med et lille udvidelses mulighed for styring af spænding til hjertestykket, eller andet.

Decoderen har også LOOP funktion + mange andre sjove ting.

Alle oplysninger om den oprindelige decoder kan ses på linket.

Prisen for en færdig decoder, UDEN print til styring af af hjerte stykke spænding er lige omkring 60,00 kr.

Systemet er laver således at PIC kredsen kan programmeres mens den er monteret i kredsløbet, for dem der har lyst, til at lege med nogle af decoderens mange muligheder.

Ud over selve decoderen skal der bruges et lille simpelt print med 3 for indstilling af decoderen i Min og Max pos.

Decoderen har også selvlærings add.

Stig

http://www.digital-bahn.de/bau_servo/sand.htm

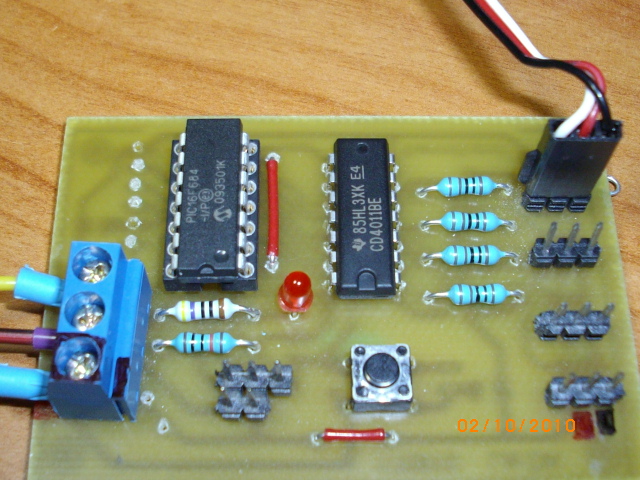

IMGP0956

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 474

PB

Glimrende

Forstår jeg kredsløbet rigtig således:

Input = +5V, 0V, DCC eller MM (afhængig af PIC program).

Output = 4 porte med hver +5V, 0V og en port der skiftes mellem 0V og ca. 4,5V.

Jeg tænker selvfølgelig på hvordan man kan anvende dit design generelt - måske med lidt ændringer af programmet.

__________________

mvh niels peter

DK-2720

Like 0 kan lide
Top


speed180

Indlæg: 157

PB

"nipe" skrev:
GlimrendeForstår jeg kredsløbet rigtig således: Input = +5V, 0V, DCC eller MM (afhængig af PIC program). Output = 4 porte med hver +5V, 0V og en port der skiftes mellem 0V og ca. 4,5V.Jeg tænker selvfølgelig på hvordan man kan anvende dit design generelt - måske med lidt ændringer af programmet.

Hej !!

Nu skal jeg slet ikke prøve at tage æren for noget jeg ikke har "Lavet", den oprindelige decoder er som linket henviser til lavet af Svend Brandt.

Den decoder der er vist her er en noget slanket udgave, hvor relæ udgangene er fjernet, men kan tilkobles på er ekstra print, med tilhørende komponenter.

Jeg skal bruge decoderen til M¨rklin Mini Club sporskifter og har derfor IKKE brug for styret hjertestykke, jeg har derfor i et lille samarbejde med " Litra Dk " fået han til at se lidt på muligheden for at fremstille et print til en decoder med dette enkelte formål.

Der skulle senerer muligvis også komme udvidelses print for relæ styring.

Nå men som du skriver, ja Indgangs sigalerne består af +5V 0V og et DCC eller MM signal.

Tid dette formål skal der så lige bruges et lille bus modul som leverer spænding og DCC signal centralt, dette print har 3 bus linier og er optokobler beskyttetmod Centralen.

De 4 udgange er standart servo udgange med +5V 0V samt Puls for servo.

Stig

Like 0 kan lide
Top


Møtrik

Indlæg: 619

PB

"speed180" skrev:
"nipe" skrev:
GlimrendeForstår jeg kredsløbet rigtig således: Input = +5V, 0V, DCC eller MM (afhængig af PIC program). Output = 4 porte med hver +5V, 0V og en port der skiftes mellem 0V og ca. 4,5V.Jeg tænker selvfølgelig på hvordan man kan anvende dit design generelt - måske med lidt ændringer af programmet.
Hej !!Nu skal jeg slet ikke prøve at tage æren for noget jeg ikke har "Lavet", den oprindelige decoder er som linket henviser til lavet af Svend Brandt.Den decoder der er vist her er en noget slanket udgave, hvor relæ udgangene er fjernet, men kan tilkobles på er ekstra print, med tilhørende komponenter.Jeg skal bruge decoderen til M¨rklin Mini Club sporskifter og har derfor IKKE brug for styret hjertestykke, jeg har derfor i et lille samarbejde med " Litra Dk " fået han til at se lidt på muligheden for at fremstille et print til en decoder med dette enkelte formål.Der skulle senerer muligvis også komme udvidelses print for relæ styring.Nå men som du skriver, ja Indgangs sigalerne består af +5V 0V og et DCC eller MM signal.Tid dette formål skal der så lige bruges et lille bus modul som leverer spænding og DCC signal centralt, dette print har 3 bus linier og er optokobler beskyttetmod Centralen.De 4 udgange er standart servo udgange med +5V 0V samt Puls for servo.Stig

Lyder spændende, og jeg kunne også godt tænke mig nogle print, jeg vil helst have dem med relæerne. da jeg kun kører med polariserede sporskiftere.

Nu kender jeg ikke dine sporskiftere, med da de er 2 skinne, så vil du jo kun få et mere driftsikkert anlæg ud af det.

__________________



Like 0 kan lide
Top


lokalbanen

Indlæg: 161

PB  Blog  Hjemmeside

Jeg synes at der mangler 3 transistorer på billedet af dit print Wink

[list]Du har altså fjernet 5V strømforsyningen, så man i stedet lave en central forsyning til flere print.Du har fjerne optokobler delen fra DCC signalet, for at lave en central afkobling, og forsyne flere print med det afkoblede signal.Du køre med diskrete komponenter i stedet for SMD, eller er det bare til test?[/list:u]

Har du kigget i programmet, jeg tænker på kvaliteten af koden?

Hvorfor er der en 4011 i udgangen af servo signalerne, er det for at styre timing af signalet fælles?

Findes programmet til pic'en i andet end HEX, det er 20 år siden jeg sidst programmerede i assembler, så jeg ville foretrække C hvis det findes.

__________________

/Bo (Aktuel status: 0 moduler, 0 meter skinne, 0 togsæt, 1 lokomotiv, samt 7 vogne)

Like 0 kan lide
Top


speed180

Indlæg: 157

PB

"lokalbanen" skrev:
Jeg synes at der mangler 3 transistorer på billedet af dit print Wink [list]Du har altså fjernet 5V strømforsyningen, så man i stedet lave en central forsyning til flere print.Du har fjerne optokobler delen fra DCC signalet, for at lave en central afkobling, og forsyne flere print med det afkoblede signal.Du køre med diskrete komponenter i stedet for SMD, eller er det bare til test?[/list:u]Har du kigget i programmet, jeg tænker på kvaliteten af koden?Hvorfor er der en 4011 i udgangen af servo signalerne, er det for at styre timing af signalet fælles?Findes programmet til pic'en i andet end HEX, det er 20 år siden jeg sidst programmerede i assembler, så jeg ville foretrække C hvis det findes.

Hej !!

Nå for den, er transistorene "Glemt", så er det nok derfor at decoderen virker, som den gør. Tongue Tongue

Den oprindelige decoder er fremstillet af som tidligere sagt Svend Brandt.

Alle oplysninger omkring koder, de der findes er på hans hjemmeside.

Jeg har kun kunnet finde HEX koder til MM og DCC.

Så at begynde at kigge i disse, næ tak.:shock

Printet er lavet af Litra DK, han og jeg havde fra starten en snak omkring evt. brug af SMD komponenter, men ud fra devisen om at en "Normal" Dil kreds var lettere at behandle , samt monterer for de fleste menesker, faldt valget på denne type.

Hvorfor decoderen oprindelig er født med en 4011 kreds, ved nok kun Svend Brandt.

Det der er lavet med denne decoder er ganske simpelt at laven slank spare model, som så senerer kan udvides til også at omfatte styring af hjertestykke spænding.

Stig

http://www.digital-bahn.de/bau_servo/sand.htm :

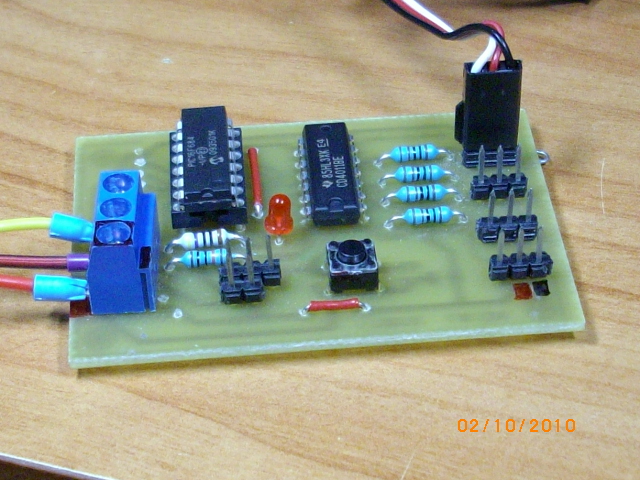

IMGP0955

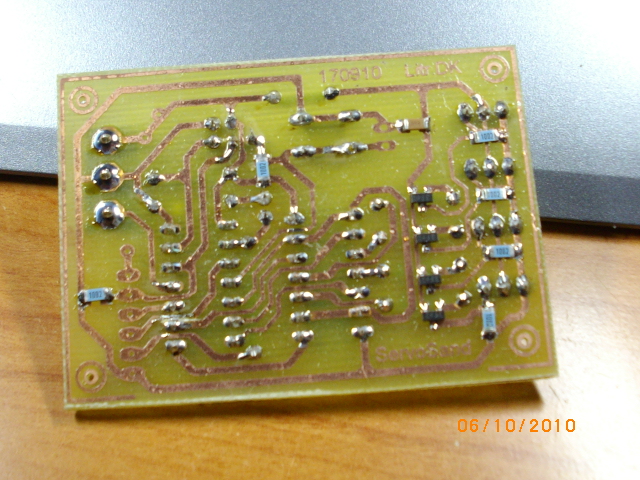

IMGP0959

Like 0 kan lide
Top
