Davs
Forleden snakkede jeg med en ligesindet her fra Sporskiftet om fremtidige anlægstyper, og vi var begge enige om at et anlæg med to, eller flere synlige lag, separeret med måske 50 cm. højdeforskel, ville være interessant at bygge da man i princippet kan få dobbelt så meget anlæg, end hvis man nøjes med et enkelt lag evt. suppleret med skjulte strækninger.
Nå videre til spørgsmålet. Er der en måde hvorpå man kan fortælle WinTrack hvilke lag som skal være synlige og hvilke der ikke skal :?:

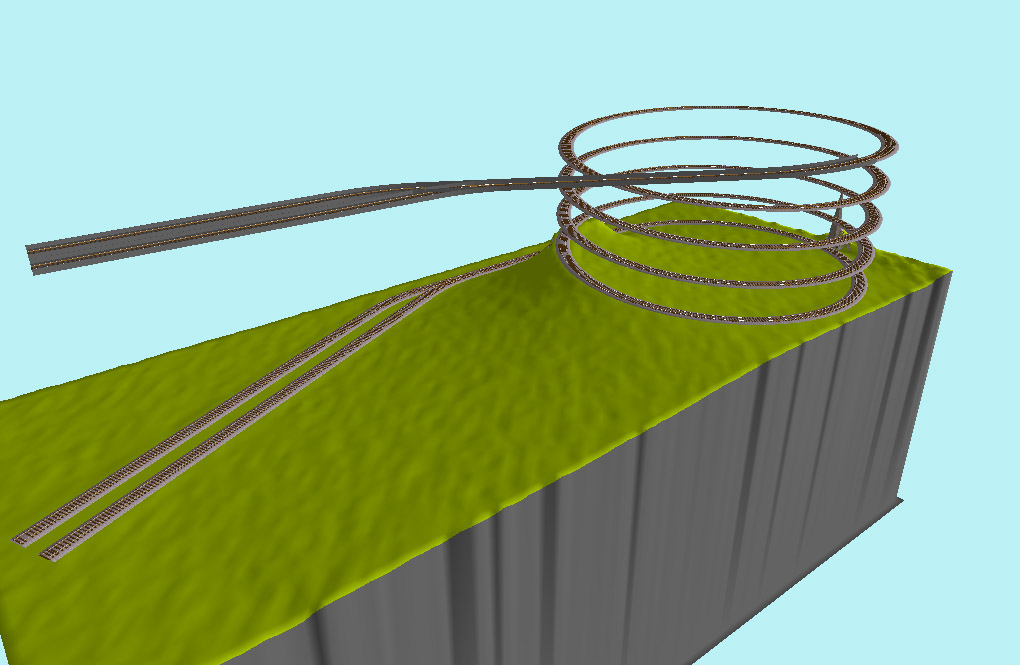

På billedet ses hvad der sker i 3D når man ser to spor med 100 cm. højdeforskel.
Hilsen Dennis
Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr
DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.
Techek
Jelling
Indlæg: 900
Du skal åbne den menubar der hedder "Layer bar" via menupunkterne View > Symbol bar > Layer bar, således at der er et flueben ud for menupunktet. For at se spor placeret i forskellige lag på een gang, skal een eller flere knapper med tallene fra 1 til 20 være aktiveret/"trykket ind" på denne Layer bar.
Håber det bringer dig videre?
Iøvrigt har WinTrack en kedelig tendens til at lukke liste med spor-elementer når man trykker Esc for at fortryde forskellige handlinger, men den kan åbnes (og lukkes) ved at trykke på Ctrl+G.
[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]
DennisTR
Lokomotivfører
Tølløse
Indlæg: 1.132
Hej Techek
Tak for dit svar, men det er desværre ikke det svar jeg søger. Jeg har vist formuleret mig lidt forkert. Det som jeg gerne vil, er at lave feks. to rammer ("Edge of plate", "Base plate") med ca. 50 cm. mellemrum i højden med hver deres anlæg på, forbundet med spor evt. via en helix. Problemet i WinTrack er at man ikke umiddelbart kan lave disse to rammer uafhængige af hinanden (jeg kan i hvert fald ikke finde ud af det). Ser ud til at jeg må nøjes med at tegne sporplanen og så glemme alt om at visualisere den i 3D.
Hilsen Dennis
Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr
DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.
Techek
Jelling
Indlæg: 900
Jeg tror at WinTrack har den begrænsning at 3D-fremstillingen ikke rigtigt håndterer visning på samme måde som i dit hoved (Bemærk: fornærmelse ikke tilsigtet!)
Men du skal måske tegne layout-rammerne som om du så det meget højt oppefra, hvor man netop ikke kan se om layoutsiderne til venstre er 50 cm lavere placeret end dem til højre. Så kan du tegne sporplanen i eet niveau til venstre, lave en helix/elevator der stiger 50 cm op og med et spor der går ind over layoutrammen til højre. WinTrack viser det nok lidt underligt, men det [u]skulle[/u] kunne lade sig gøre at lave/rendere i 3D.
[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]
DennisTR
Lokomotivfører
Tølløse
Indlæg: 1.132
Lyder som den samme ide jeg sad med i hovedet, så det vil jeg prøve. Det er såmænd ikke nødvendigt at kunne vise planen i 3D, men det ville gøre forståelsen for princippet i planen enklere.
Tak for hjælpen
Hilsen Dennis
Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr
DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.
Frank
Samsø
Indlæg: 21
Hvis du angiver det øverste lag som bro, kan du få det til at svæve i luften.
Jeg kunne dog ikke få det til at virke hvis jeg brugte stopbomme på det øverste lag.
Frank
Märklin spor H0 epoke IIIb - C-skinner - ESU Ecos II
Märklin H0 SBB serie 460 samling sælges. - Derudover sælges også en Spor Z adventsbane.
Techek
Jelling
Indlæg: 900
Måske lidt et sidespring, men nu vi er ved helix's og flere lag: Hvor meget højere skal et overliggende niveau være placeret i forhold til det underliggende?
Læg mærke til at jeg tager udgangspunkt i Märklins K-skinner str. H0.
[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]
hxmiesa
Software Engineer
Bilbao Spain
Indlæg: 994
Du er noedt til at laegge de to "lag" ved siden af hinanden.
Naar du een gang har tegnet banen, saa klip den over ved helixen, og saet tegningen ind et stykke ved siden af.
Dette betyder naturligvis at du faar TO startpunkter at holde styr paa, men goer det da ihvertfald muligt at visualisere begge planer i 3D.
Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!
Lars Skjærlund
Rødovre
Webmaster
Indlæg: 4.107
Man kunne jo også overveje at se på en anden software?
3rd PlanIt kan nemlig det, du gerne vil - uden smugtricks og dikkedarer.
MVH
Lars
DennisTR
Lokomotivfører
Tølløse
Indlæg: 1.132
I see your point , men når man nu har WinTrack og ikke vil bruge penge på et nyt program
Tak for ideerne allesammen
Hilsen Dennis
Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr
DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.
DennisTR
Lokomotivfører
Tølløse
Indlæg: 1.132
Er der nogen der har erfaring med denne type anlæg, feks. ang. optimal højdeforskel mellem øverste og nederste etage :?:
Evt. et link til anlæg bygget på denne måde, ville modtages med tak.
Hilsen Dennis
Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr
DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.
Horsecreek
Lokomotivfører
Indlæg: 1.508
Når jeg kigger i de to numre af Great Model Railroads jeg har er højde forskellen ca. 70cm. og det nederste lag er ca. 70cm. over gulv højde.
En enkelt af anlægene har tre lag. Opstillingslag i ca. 70cm over gulvet. Nederste bane i ca 95cm og øverste lag i ca. 140 cm.
http://kalmbachcatalog.stores.yahoo.net/model-railroading-great-model-ra...
Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.
DennisTR
Lokomotivfører
Tølløse
Indlæg: 1.132
Tak Jakob. Lige de oplysninger jeg havde behov for. Dog må højdeforskellen komme an på en prøve, og tilpasses givne behov og pladsbegrænsninger.
Tror iøvrigt jeg vil anskaffe nogle af disse blade du linker til.
