Signaler, analog

Jeg vil næsten tro, at grøn og gul er "+" til hhv. den gule og grønne diode, mens den sorte er fælles "-" Pas dog på med spændingen, da det ikke er sikkert, der er indbygget formodstand - i så fald skal du lige huske at montere en på den gule og den grønne, inden du forbinder dem til "+". 1k ohm er passende ved en 12 V forsyning.

Jep, det kan vist hurtigt blive svaert at give et godt svar til denne...

Hvis du forsyner tilbehoer med AC, skal du ogsaa have beskyttelses-dioder ind i serie med lysdioderne i signalet. (udover modstanden som skott naevner).

Til styrepulten skal du bruge et saet dobbelt-kontakter (DPDT?) som kan skifte parallelt; det ene saet styrer stroemmen til sporet, og det andet stroemmen til lysdioderne. Dette kan bade goeres fra en simpelt kontaktpult (billigt), eller fra et statisk relae (som saa senere ogsaa kan styres digitalt hvis du maatte oenske det) (Baade Fleischmann og Märklin har normalt nogle simple styrepulte i programmet, nemme at komme igang med for nybegyndere)

Jeg synes ikke at det er saadan ligetil at forklare det. Maaske hvis du skrev mere om hvad system (maerke) du bruger, samt maaske et naerbillede af signalet og dets tilslutningsledninger...

@ Amagerbanen:

Trykknappen 1: Er det en slags, der kan holde sin stilling -> tryk ind 1 gang = den bliver inde og skaber kontakt mellem to ben :: tryk én gang til = kontakten bliver afbrudt?

Trykknappen 2: Hvor mange kontaktsæt er der (du skal bruge mindst 2: et til strøm til sporet og et til signalet) (billede?)?

Signalet: Sidder der små glødelamper i eller er det lysdioder (LED) (et billede af signalet ville hjælpe meget - upload muligt, men spørg mig ikke hvordan;-)?

PS: Emailede du mig ikke privat om netop disse signaler for et stykke tid siden (Jernhesten)?

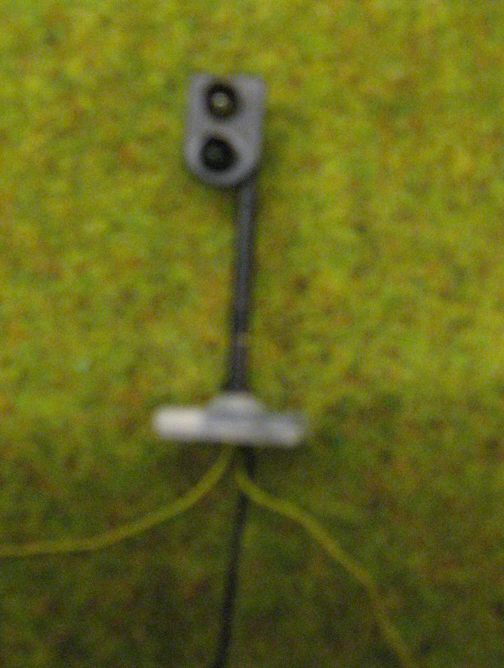

Jeg har nu taget nogle billeder.

Jeg gætter på, at de to gule fra signalet skal forbindes til kontaktens gule og grønne clips, medens den sorte skal til "0" på TRF.

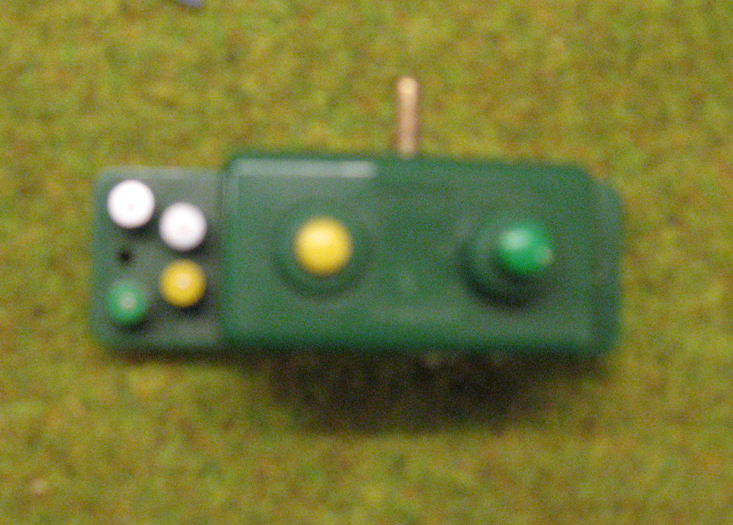

Den grønne kontakt er fra Minitrix og virker som "moment"-omskifter. Dvs. at når man trykker på knapperne, kommer der kun kontakt, så længe knappen holdes nede. Når man slipper den, slippes kontakten. Den grønne kontakt bruges til sporskifter, relædrevne signaler og andre relæer, der ikke kan tåle at stå med fast strøm på. Så du kan desværre ikke direkte bruge den til at drive signalet og strømmen til sporet.

Der er selvfølgelig andre løsninger, men at lige finde den, der passer dig bedst . . . ? Den grønne kontakt kunne tilsluttes et relæ, der virker på samme måde som dem på sporskifter - altså et relæ med 2 spoler, men dér skal der trækkes et par ektra ledninger - plus at du skal ud og købe disse relæer. En god gammeldags dobbeltpolet vippeomskifter kan selvfølgelig bruges.

Så vidt jeg kan tyde billedet af signalet, er det et forsignal og skal derfor pricipielt ikke have direkte indflydelse på toggangen. Men hvis du alligevel vil bruge det som du beskriver og vil styre det manuelt, kan en simpel dobbeltpoletomskifter (DPDT) gøre det, hvor den ene pol styrer kørestrømmen og den anden signalet (med hensyntagen til formodstande). En sådan omskifter kan fås for få penge i en elektronikforretning.

Tak for svar indtil nu.

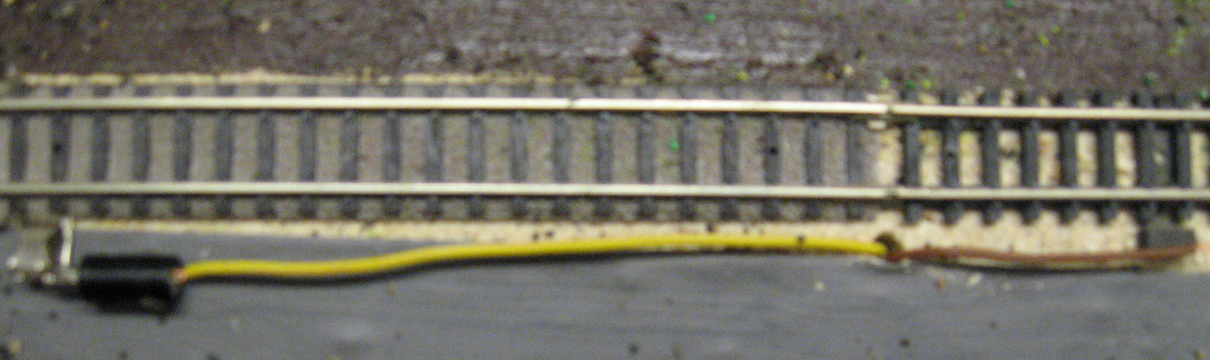

Underligt nok virker MiniTrix-kontakten vedr. strøm på det "strømløse" spor, når grøn er trykket ned = strøm, når gul er trykket ned = ingen strøm.

Jeg vil dog teste igen i morgen.

Du har så tilsluttet sporet til den hvide og den blanke kontakt. Disse er netop til sådanne ting. Den gule og grønne er til relæerne.

Ja, det er korrekt, sådan er det tilsluttet, og i morgen vil jeg forsøge at sætte signalet på samme kontakt + sort til 0.

Det er iøvrigt rigtigt, at det var mig, der tidligere stillede dig et spørgsmål på privat mail.
