Reiner

Modelbygger

Mariager

Indlæg: 564

PB  Hjemmeside

Opbygning af sporskiftetavle

Hej

Jeg er ved at lave en sporskiftetavle til min lille banegård Ravnkilde. En absolut enkelt model.

Billede

Jeg har købt røde og grønne trykkontakter (som på billedet) og har tænkt mig at bruge de grønne til ligeud kørsel og de røde, når sporskiftet drejer. Er min plan logisk nok eller er der nogle fejl ?

Sådan kommer det til at se ud + kontakter naturligvis.

Billede

Det hele bliver gemt i en skuffe under banen og hvor tavlen kan klappes op, så det bliver nemmere at lodde kontakterne.

Billede

Tager gerne imod råd.

Med venlig hilsen

Reiner

Like 0 kan lide
Top


DennisTR

Lokomotivfører

Tølløse

Indlæg: 1.132

PB  Blog  Hjemmeside

Hej Reiner

Det er en udmærket måde at lave en sportavle på, som jeg også selv har benyttet mig af på min tidligere bane. Jeg synes du skal flytte de grønne knapper, så både de røde og grønne knapper sidder på den samme side af hjertestykket, altså grønne knapper på det lige stykke efter sporskiftet og røde knapper (som de er placeret nu) på det afvigende stykke efter sporskiftet. På den måde mener jeg at det bliver mere overskueligt at betjene banen.

Og så kan du iøvrigt forenkle det hele lidt, ved at lade en knap styre to sporskifter, bla. hvor der er to røde knapper lige ved siden af hinanden på samme sporstykke.

__________________

Hilsen Dennis

Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr

DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 564

PB  Hjemmeside

Hej Dennis

Tak for dit svar.

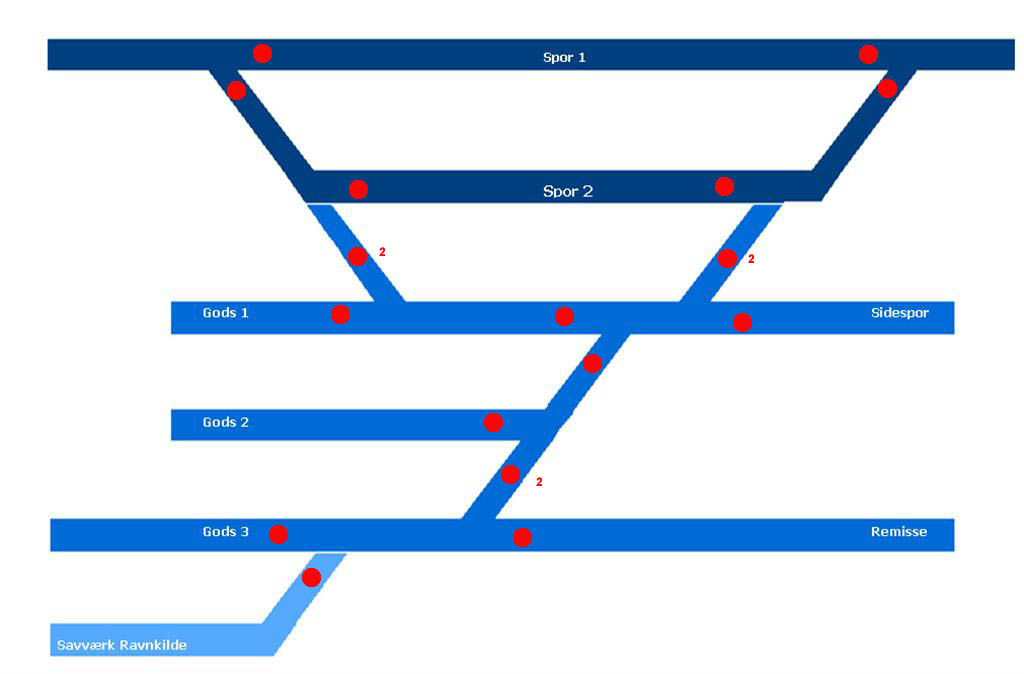

Mener du det på denne måde ?

Billede

Like 0 kan lide
Top


DennisTR

Lokomotivfører

Tølløse

Indlæg: 1.132

PB  Blog  Hjemmeside

Citat:
Mener du det på denne måde ?

Ja, lige præcis Smile

__________________

Hilsen Dennis

Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr

DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Reiner" skrev:
Hej DennisTak for dit svar. Mener du det på denne måde ?

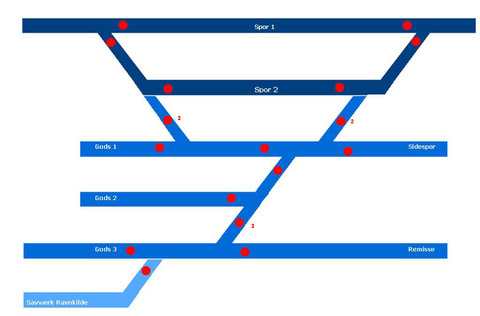

Jeg ville nok vælge at bruge røde knapper til det hele og et par steder lade en knap styre 2 sporskiftere.

De grønne knapper kan du nok bruge til andet....

120ta1v copy

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 564

PB  Hjemmeside

Jeg kan se at det giver et mere rolig indtryk af tavlen og så sparer jeg endnu flere kontakter Wink God ide. Godt jeg spurgte inden jeg standsede hullerne ud til kontakterne.

Tak for hjælpen til jer to.

Med venlig hilsen

Reiner

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 432

PB  Blog  Hjemmeside

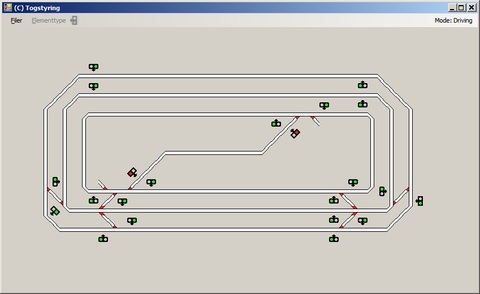

I stedet for den fysiske sportavle har jeg lavet en "sportavle" på pc-skærmen - det kræver selvfølgelig at man kan programmere, men når man kan det, må det være bedre end at lave en fysisk.

På sigt kan den jo nemmere ændre og udvides - og ultimativt ende som et af de kommersielle programmer til styring af banen.

Man kan skifte signaler og sporskifter med et klik med musen på de enkelte signaler og sporskifter - kommunikationen med IB'en mangler jeg dog endnu at lave, men den kommer. IB'en skal så kommunikere med noget elektronik (noget fra LITRA.DK), som håndterer resten.

De to "løse" ender er opkørsler til næste etage, og i den forbindelse mangler jeg en god ide til at "skifte" til at vise næste etage - hvordan har man valgt at gøre de i de kommencielle programmer ?

Måske et lille symbol for enden, som ved et klik med musen skifter til visning af næste etage - eller hvordan er det lavet der ?

Layout

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.492

PB  Hjemmeside

Jeg overvejer om det kunne være smart at bruge en TabletPC som sportavle. Jeg har jo fortsat min gamle IB'er og Windigipet 9.2.

Martin Wink

__________________

Martin Wink

https://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
https://www.hyldegaarden.dk
https://www.vsvt.dk

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 432

PB  Blog  Hjemmeside

Det ville da være oplagt

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


PerOlsen

Indlæg: 2.066

PB  Blog

Meget meget oplagt at få TouchCab på iPad ... med sportavler.

Så kan man også gå rundt med den. Smile

Mvh. Per

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 432

PB  Blog  Hjemmeside

Nu er jeg kommet meget videre med mit 'sporplans'-program, o gdet virker !

Du kan se en lille video her - i bunden af skærmen:

http://kelds.weebly.com/signaler-og-skiftespor.html

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

Hej Reiner

man kan også lade knapperne til sporskifter være hvide og sorte

grønne, røde, gule og blå kan man så bruge til signaer og andre ting

med venlig hilsen

henning h087

__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.487

PB  Blog  Hjemmeside

Man kan benytte denne beskrivelse af sikringsanlæg model 53 som inspiration til knapfarve og meget andet.

http://www.blokposten.dk/

Sikringsanlæg - Relæanlæg - 53/54-anlæg.

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
