Marklin 74490 sporskiftedrev brænder af ???

Hej.

Håber der er en herinde der har de vise "sten". Jeg har en modelbane hvor jeg har lavet en sporplan på en plade med kontakter og dioder hvor jeg styrer min sporskifter. (13 stk). Det fungere fremragende. Jeg anvener den lille transformator 18w transformator der var med i startsættet i sin tid. har en 60w til kørestrøm. Det jeg ikke helt forstår er hvorfor mine drev brænder af. Nu er der røget 3. Det samme er futtet af helt af sig selv 2 gange. jeg bruger en vippekontakt der kan tåle 5 A. Og så vidt jeg ved bruger drevet maks 1,2 A. Så vidt jeg har kunne læse mig til så slår drevet selv strømmen fra når det når yderstillingerne. Har prøvet at gå sporskiftet efter. Og det fejler intet. Skifter let frem og tilbage manuelt. Det mest sikre var måske at lave det med tilbagemeldning. Men er lidt i tvivl om hvordan det monteres. Håber der er en der haft samme problem. ??

På forhånd tak.

René

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

jeg har haft de samme problemer

jeg kom frem til at de drev jeg hade vare de gamle som kun hade en afbryder

men jeg skifte til k skinner da jeg syns det bliv for dyrt lidt billige med en servo motor til 4 € der er en tysk side hvor en har lave c skinne med en servo motor og det virker hvergang og man kan vælge hvor hurtig den skal skifte

tænk over det de drev er for billige og driller mangen gang

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

De er bare ikke særlig gamle. Det sidste der brændte af i Søndags var ovenikøbet et af de nye 74491. Og de skulle ifølge marklin være "forbedret".

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

med en servo motor kan du for små 300 kr lave 4 sporskifter

med en esu sporskiftedecoder til 220.- og 4 servo motor til 4-5 euro

man kan også bruge et billiger decoder som speed180 her på forum har

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

Det der med decoder indbygning har jeg intet forstand på. Men servo motor. Er det noget der passer Til C skinner skiftespor. Og evt hvor kan det købes. Jeg vil gerne fortsætte med at ha det med vippekontaker så det kan styres fra sportavlen. Måske jeg misforstår. Kan bare ikke forstå de drev ikke kan holde. Det Marklin laver plejer da normalt at være kram.

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"RS76" skrev:
Det samme er futtet af helt af sig selv 2 gange.

Definer "futtet af".

Nedsmeltet og lugter brændt, eller blot at de ikke reagerer på strømmen de får.

Og ikke mindst: Hvordan har du koblet dine skifte til strømforsyningen?

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

Ja lige præcis. smeltet eller brændt fast. og lugten af brændt "elektronik" breder sig lige med det samme.

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"RS76" skrev:
Ja lige præcis. smeltet eller brændt fast. og lugten af brændt "elektronik" breder sig lige med det samme.

Hvordan er de sluttet til?

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

De er sluttet sådan til at Den gule ledning altså +. Er tilsuttet en klemrække med + fra transformatoren der så render ud til hvert drev. Så de alle har deres egen forsyning. Stel eller de 2 blå er tilsuttet på hver side af min on/on kontakter. også er der så bare en tilsutning til dioderne. Dioderne får deres egen plus selvfølgelig med en modstand foran. Men den har ingen forbindelse til sporksiftet. Kun til lys dioderne. Det kan godt være det er mig der har misforstået noget. Men afbryder de drev ikke selv når de kommer i yderstilling. Uanset. Jeg skal have fundet en løsning. For det er for dyrt i længden. De drev er jo ikke gratis Smile

MVh

René

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

det er en (on) off (on) kontakt ikke ( ) betyder at den går tilbagt til midten når du slipper den

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

Nej. Det er On/On kontakter- altså 2 stillinger.

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"RS76" skrev:
De er sluttet sådan til at Den gule ledning altså +. Er tilsuttet en klemrække med + fra transformatoren der så render ud til hvert drev.
Nu skriver du plus - er det en jævnspændingsforsyning, eller en normal transformator der leverer vekselspænding?
"RS76" skrev:
Så de alle har deres egen forsyning. Stel eller de 2 blå er tilsuttet på hver side af min on/on kontakter. også er der så bare en tilsutning til dioderne. Dioderne får deres egen plus selvfølgelig med en modstand foran.
Igen: veksel eller jævnspænding?
"RS76" skrev:
Men den har ingen forbindelse til sporksiftet. Kun til lys dioderne. Det kan godt være det er mig der har misforstået noget. Men afbryder de drev ikke selv når de kommer i yderstilling.

Jo, de afbryder, men slutter så også den modsatte spole til. Hvis dit lysdiodekredsløb trækker strøm der, så trækker du spænding gennem spolerne, men måske ikke nok til at de bevæger sig.

Kan du tegne dit kredsløb?

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

Det er den lille transformator der følger med i marklins startsæt. Den på 18 Watt. jeg bruger til at trække sporksiftene og mine afkoblingsspor med. den går mig bekendt ud med DC. (jævnstrøm). Tegne mit kredsløb kan jeg godt. Men lige hvordan jeg får det ind her. Aner jeg ikke ??

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

hvis det ikke er en (on) off (on) så vil den da stå med strøm på ind til du skifter den igen

det kan da være der for hvis dreve ikke reg at den skal afbryde så stå den med strøm på det kan jo løse med en rigtig kontakt eller hvad

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"RS76" skrev:
Det er den lille transformator der følger med i marklins startsæt. Den på 18 Watt. jeg bruger til at trække sporksiftene og mine afkoblingsspor med. den går mig bekendt ud med DC. (jævnstrøm).
OK
"RS76" skrev:
Tegne mit kredsløb kan jeg godt. Men lige hvordan jeg får det ind her. Aner jeg ikke ??

Tager et billede af det og vedhæfter det her.....

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

Okay. det prøver jeg lige imorgen. Så kan du prøve at kigge på det. Men ville det måske være en løsning at lave det med tilbagemeldning. Også etablere On/off/on kontaker. Eller er jeg en af de få der ikke styrer mine sporskiter med decoder Smile

Like 0 kan lide
Top


Jørnet

IT nørd

Indlæg: 400

PB  Hjemmeside

Jeg bruger ikke dekoder, men laver omskifter og tilbagemeldingen selv. Se beskrivelse her:

http://www.jornebanen.dk/default.asp?page=Teknik/sporskifte/sporskifte.htm

Jeg bruger ligeledes en gammel Märklin traffo (pulserende jævnstrøm). Jeg har ikke problemer med afbrændte sporskifter, blot det sædvanlige med dårlige kontakter inde i selve drevet, så de ofte skal "motioneres".

Jørgen

__________________

H0 Slæbesko+MS+ECos2+lidtafhvert

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.119

PB

Du skriver på Din hjemmeside, at trafo'en skal være DC, men burde der ikke stå - helst AC for at være på den sikre side

Der er mange der snakker langsom afmagnetisering ( hvor mange påvirkninger mon det er ?? )

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Jørnet

IT nørd

Indlæg: 400

PB  Hjemmeside

DC eller pulserende DC. Efter min erfaring kommer det ud på ét.

Märklins traffoer (ikke de gamle blå) er IKKE AC, men pulserende DC.

...men selvfølgelig har du ret i at jeg kan skrive dét på siden, så det er hermed gjort! Wink

__________________

H0 Slæbesko+MS+ECos2+lidtafhvert

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

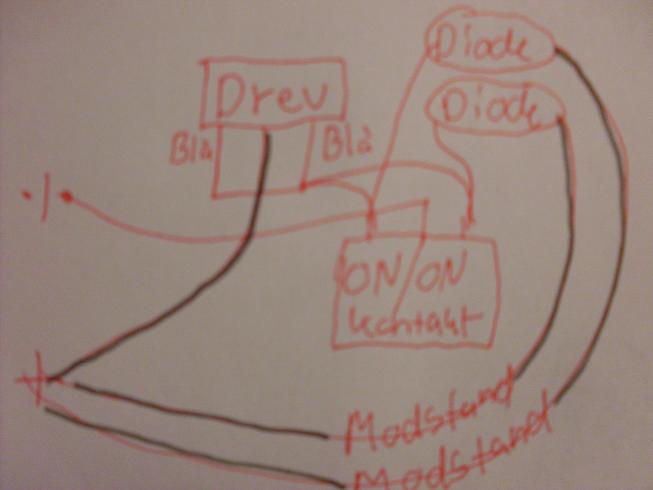

Her er en hjemmegjort tegning af hvordan det er tilsuttet. det ligner på billedet at de blå fra drevet har forbindelse men det er en tegnefejl. det var noget sværer end jeg havde troet..

Meget fin forklaring med tilbagemelding. men leder du så ikke stel ind igennem den gule. der står at den skal til 0. ??

diagram

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

jeg er sikker på det er fordi den ikke går i nul

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"RS76" skrev:
Her er en hjemmegjort tegning af hvordan det er tilsuttet. det ligner på billedet at de blå fra drevet har forbindelse men det er en tegnefejl. det var noget sværer end jeg havde troet..

Det ser rigtigt ud. Burde ikke volde problemer.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Voice_dk

Indlæg: 70

PB

Hej RS 76.

Måske er dette en hjælp. Laughing out loud Laughing out loud Laughing out loud

Prøv og se på tegningerne.

Håber at du kan bruge det til noget.

MVH

Voice_dk

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

Mange tak til alle jer der har delt ud af jeres erfaringer. Desværre kom jeg ikke nogen forklaring eller løsning nærmere.. Men jeg vil prøve at lave det om så det bliver med tilbagemelding.. Altså 2 "ringetryk" pr drev. Også skulle drevet jo ikke stå med konstant spænding og dioden vil jo så først lyse når drevet er i position 1 eller 2.

Kan ikke selv finde nogen anden løsning med min ringe viden om elektronik.

Tak for hjælpen.

Mvh

René

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 472

PB

"RS76" skrev:
Altså 2 "ringetryk" pr drev.

Jørnets diagram viser netop "to ringetryk pr drev" lavet med én (on) off (on) kontakt

__________________

mvh niels peter

3mo-duler, DK-2720

Like 0 kan lide
Top


Purellum

Indlæg: 507

PB

Cool

Jeg vil lige gøre opmærksom på at Marklins 18 W ( 66191 ) trafo giver 24 V DC fra sig, selv om der står 18 V DC på den.

Det er ikke en trafo som sporskifte-drevene er glad for !!!

Per.

Cool

__________________

Like 0 kan lide
Top


RS76

Indlæg: 33

PB

Hej Per.

jeg er ellers blevet anbefalet af op til flere modelbane folk at bruge den "lille" transformer til det formål. Hvad anvender man så til formålet. Findes der nogen transformator marklin anbefaler til det

jeg kan dog indskyde at jeg er i fuld gang med at lave det om til ringetryk, med tilbagemelding. Så de kun får spænding når de skifter

Mvh

René
