Togsøn

Indlæg: 147

PB

Så blev taget afmonteret og Højtaler ledning brugt til ny Front / top lanterne

Heljan Triangel med ny toplanterne.

I min Heljan triangel har jeg loddet ledningen fra højtaleren da jeg ikke kører med lyd og i stedet monteret en 2.7 kohm modstand samt en 0603 lysdiode på ledningen.

Flyttet ledningen over på et andet stik.

Så nu som det ses af billederne kører med front / top lanternen tændt som frontlys, det vil sige efter signalreglement af 1944, nr 63 "almindeligt kendingssignal" efter det rettelsesblad der er i mit eksemplar.

Har efter belæring ændret dette tilbage så front lys er nederste lanterne og Toplanternen er ekstra lys.
Var sådan 1944 ifølge signalreglementet uden rettelser

Bundlanternen tændes på F1.

Begge tænder kun ved kørsel fremad.

Alt dette kan dog kun ske da dekoderen samtidigt er byttet fra Uhlenbrock 76330 til en lokpilot 4.0

Ekstra stikket, udgangen jeg bruger til top / Frontlanternen er Aux2 så der skulle lidt omprogrammering af ESU dekoderen til.

Har ESU lokprogrammer så det er ikke det store problem !, kan hjælpe hvis nogen vil vide CV værdierne !

Skal arbejde lidt med at frontruden  ikke bliver så lyst på, dioden er malet sort på alle andre steder end foran, men stadig som i kan se for meget lys i frontruden !

Er nogen faldet over stikkene, på printet jeg har søgt som en gal efter at finde dem, så jeg osse kunne lave interiør lys !

Men nyd billederne og kom gerne med kommentarer.

Med venlig hilsen Erling Pedersen.

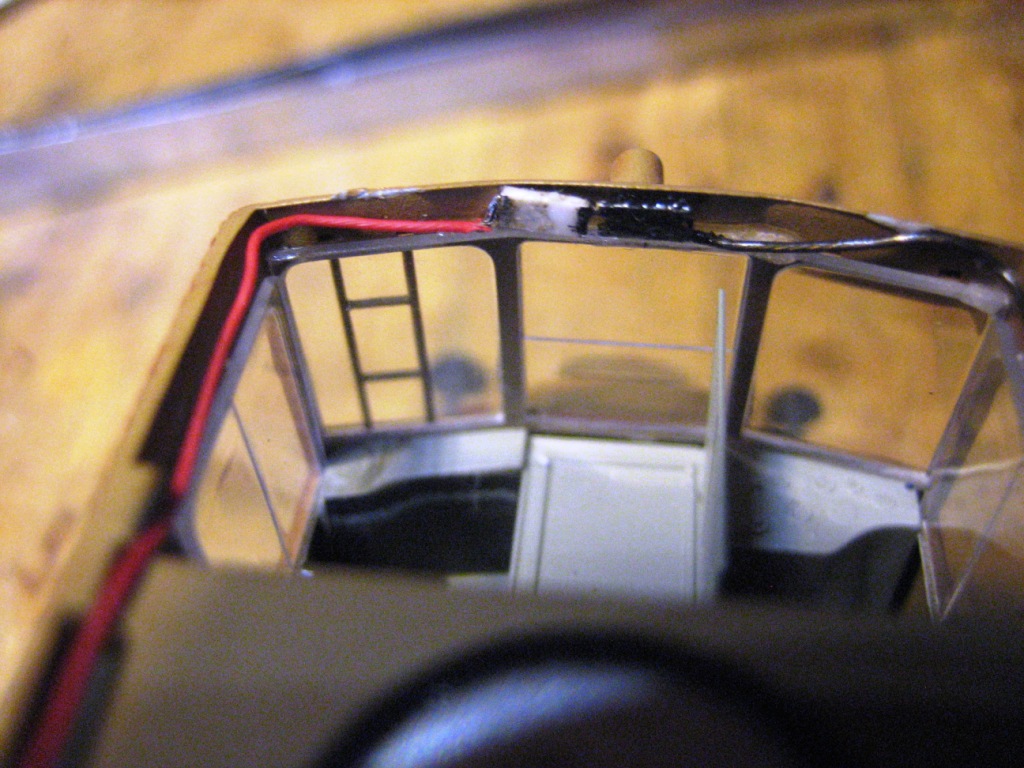

Minilysdiode og modstand indefra

Minilysdiode og modstand indefra

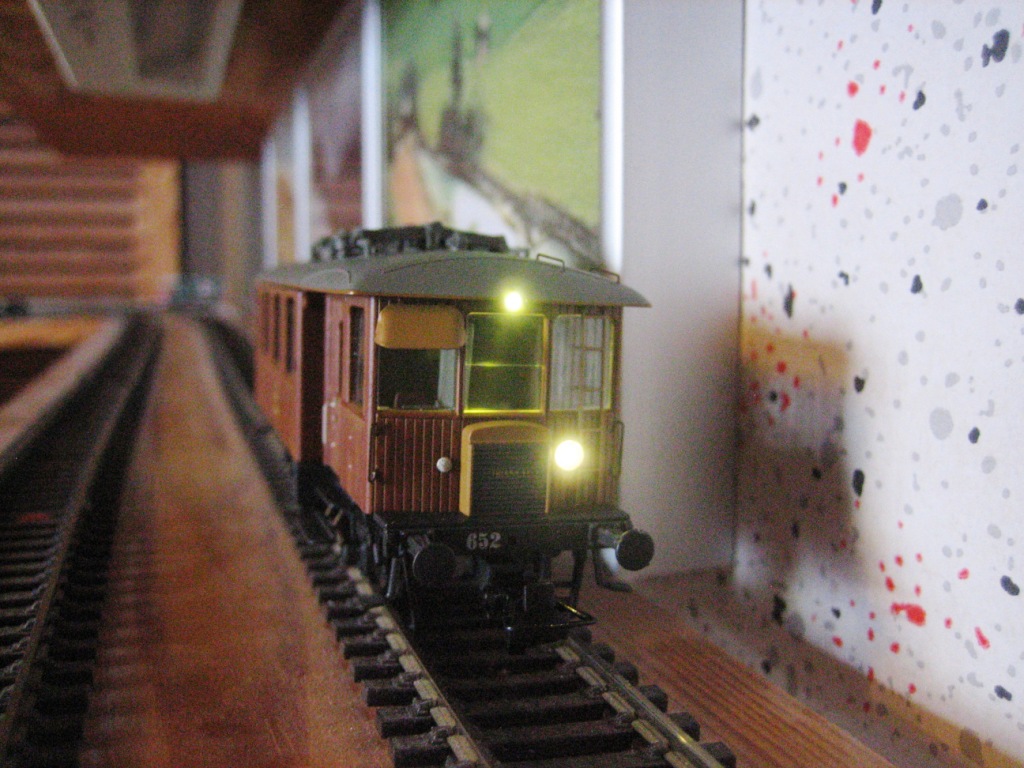

Frontlys top Triangel Frontlys F0, toplanterne.  Særtog Triangel, nederste lanterne tændes med F1 Særtog, nederste lanterne tændes med F1






Like 5 kan lide
Top


DennisTR

Lokomotivfører

Tølløse

Indlæg: 1.132

PB  Blog  Hjemmeside

Hej Erling.

Meget interessant. Hvordan har du fået taget af, er det ikke limet Quest

Og tak for at du delte dette med os Smile

__________________

Hilsen Dennis

Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr

DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.

Like 0 kan lide
Top


Togsøn

Indlæg: 147

PB

Hej Dennis.

Rigtigt, da de klemmer, der skal holde taget ikker er af den bedste konstruktion er taget limet, forsigtigt men en skarp kniv eller spids skrutrækker gik det langs kanten af vognkassen at gøre taget løst

Hiv ud i vognkasse siderne og løft op i taget, tag det af.

Mvh. Erling.

Like 0 kan lide
Top


DennisTR

Lokomotivfører

Tølløse

Indlæg: 1.132

PB  Blog  Hjemmeside

OK, tak for svar Smile

__________________

Hilsen Dennis

Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr

DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.
