3D print af Pufferere til Heljan EG

Hej

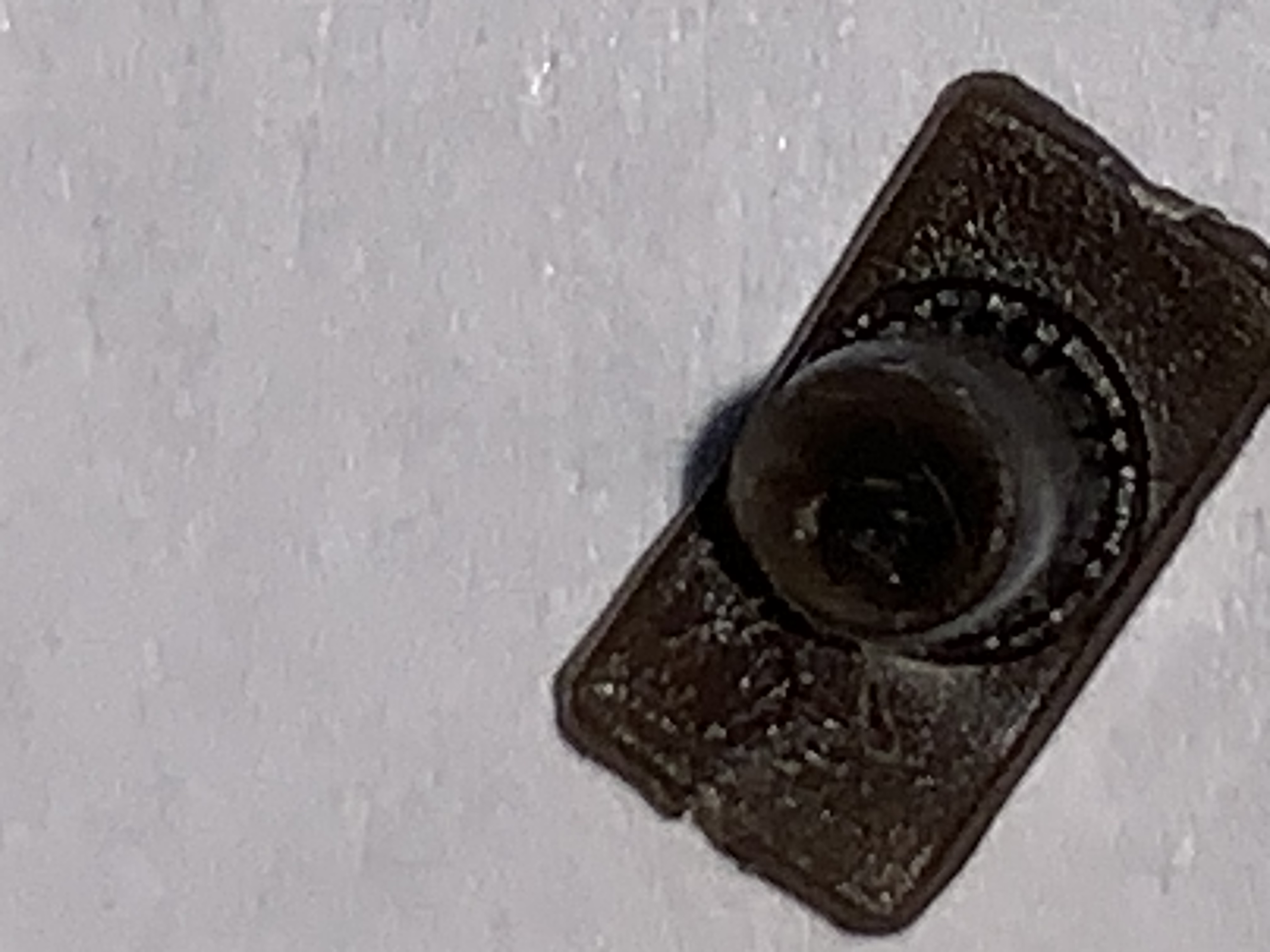

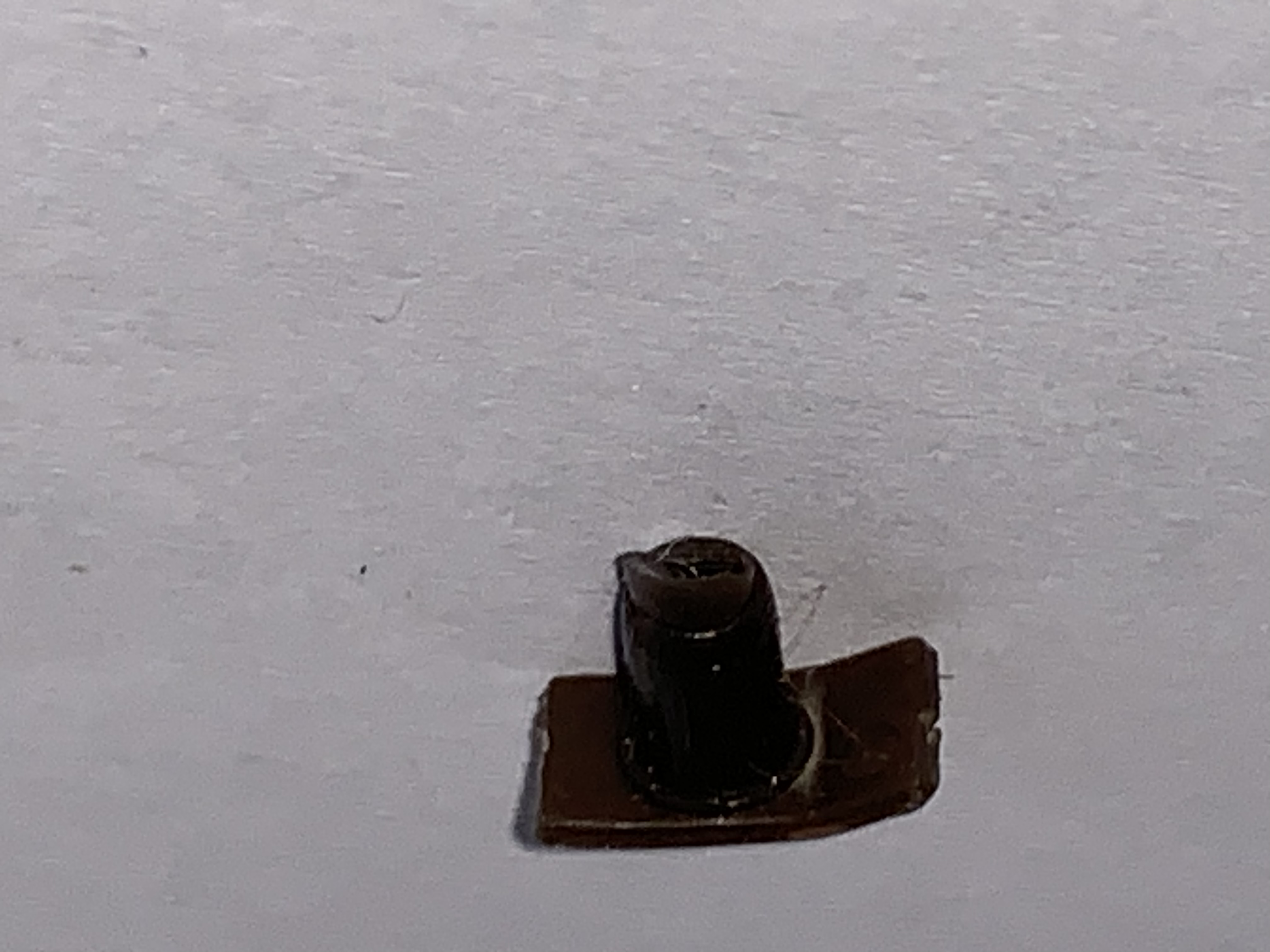

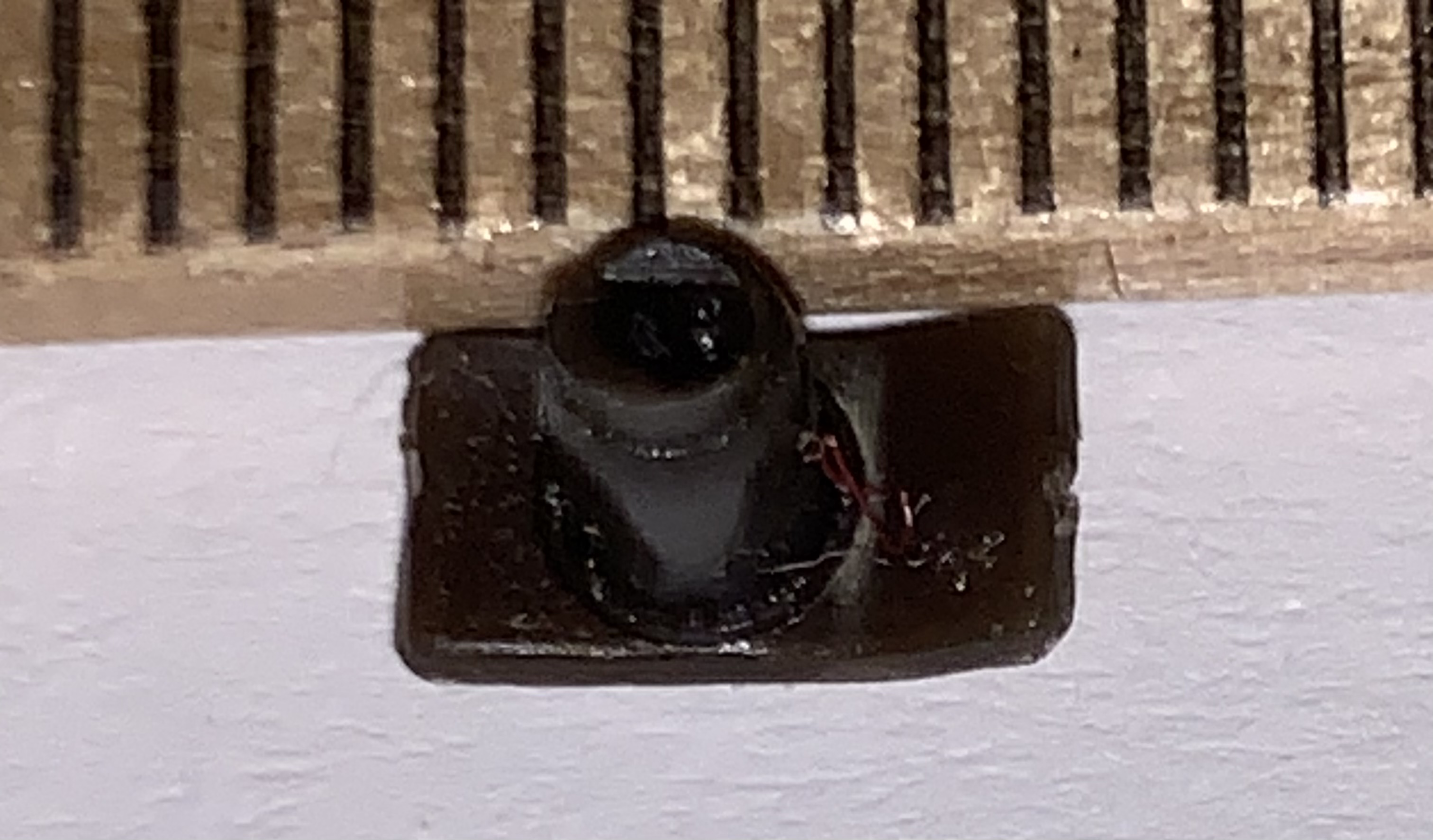

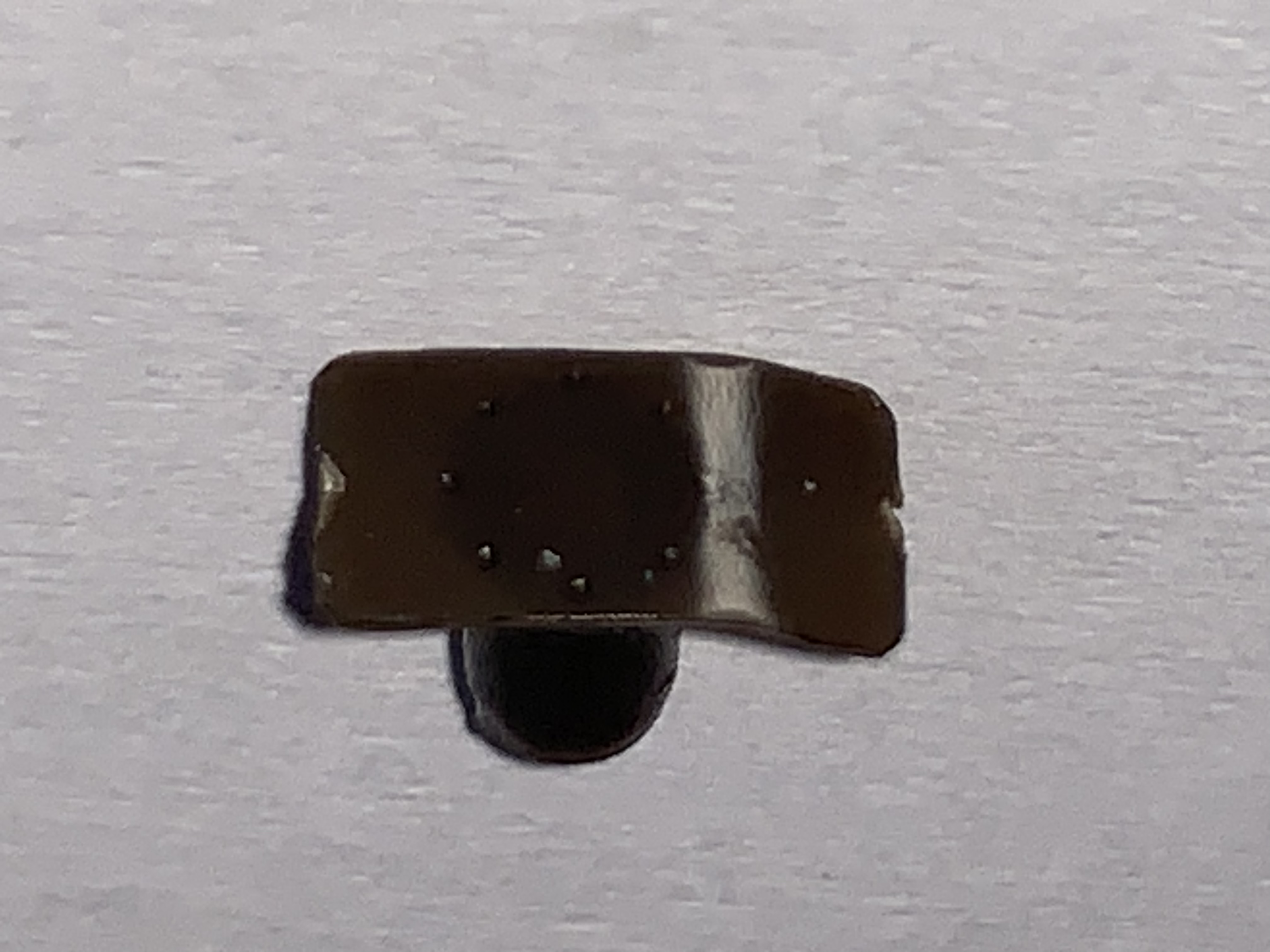

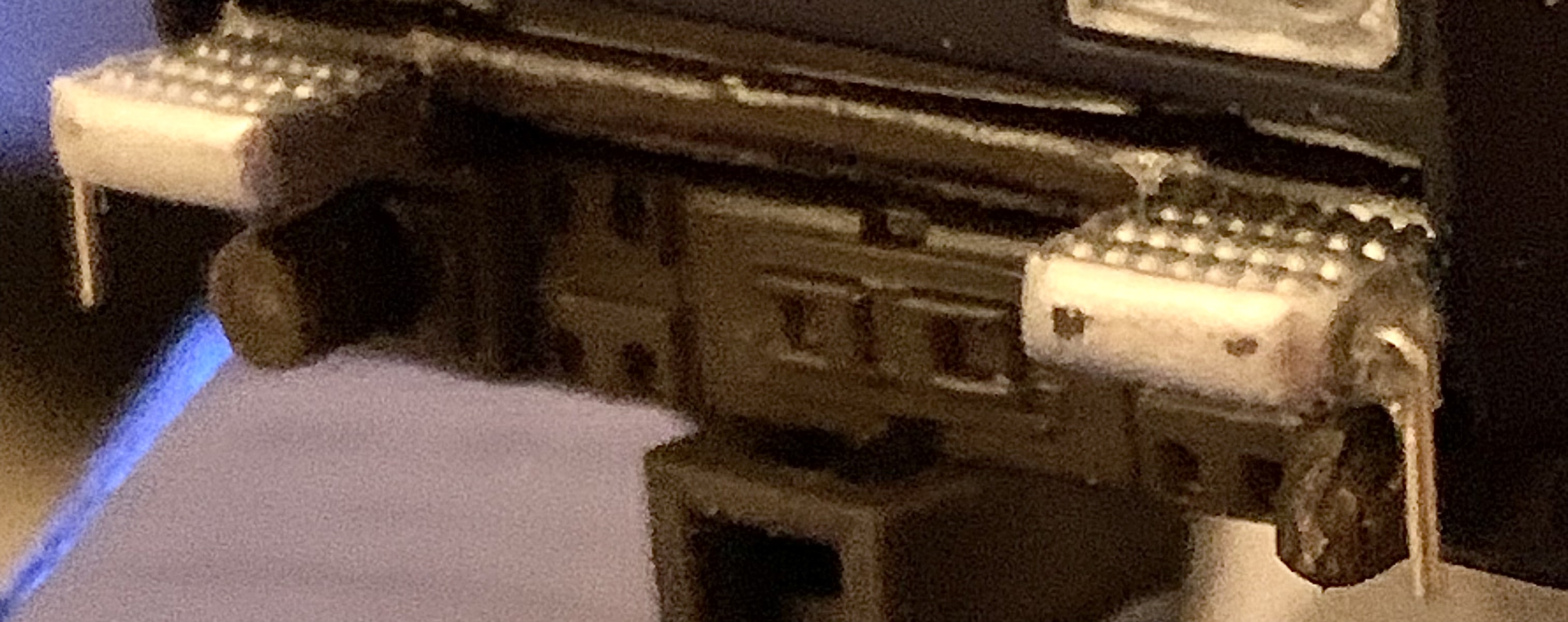

er der nogen herinde der kan hjælpe mig med at printe 3-4 puffere ud til min H0 EG makine fra Heljan

pufferne er det man måske kalder Hun puffere og skal passe til H0 EG

mvh Jimmy

BilledeBilledeBilledeBilledeBilledeBilledeBillede

__________________

Mvh Jimmy

mine Hobby interesser

modelbane hobby



Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.070

PB  Blog

Det vil kræve



Mål på:

"Rørets" ydre diameter

"Rørets" indre diameter

"Rørets" længde

Længde (den har du ca vist) på pufferfladen

Bredde på pufferfladen

Tykkelse på pufferpladen

En ca diameter på krumning af pufferfladen

Mål på de små hak ind i pufferpladen



Det skal du så bruge en skydelære til, ikke en tommestok.



Først når det er på plads, kan der laves en tegning. Og  du skal nok forvente at betale for tegnetid. Så måske bliver det en halvdyr stk pris pr puffer.

Ikke at jeg kan hjælpe dig- men det er hvad der skal til for at kunne printe dem...



Og der sidste billede ligner ikke en puffer?

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


jimmyoldtimer

Indlæg: 1.450

PB

Ja så kunne jeg jo ligeså godt give op,

men nu venter jeg og ser om der er nogen der kan hjælpe

men tak for dit input Steen

mvh

Jimmy Wink

__________________

Mvh Jimmy

mine Hobby interesser

modelbane hobby



Like 0 kan lide
Top


jimmyoldtimer

Indlæg: 1.450

PB

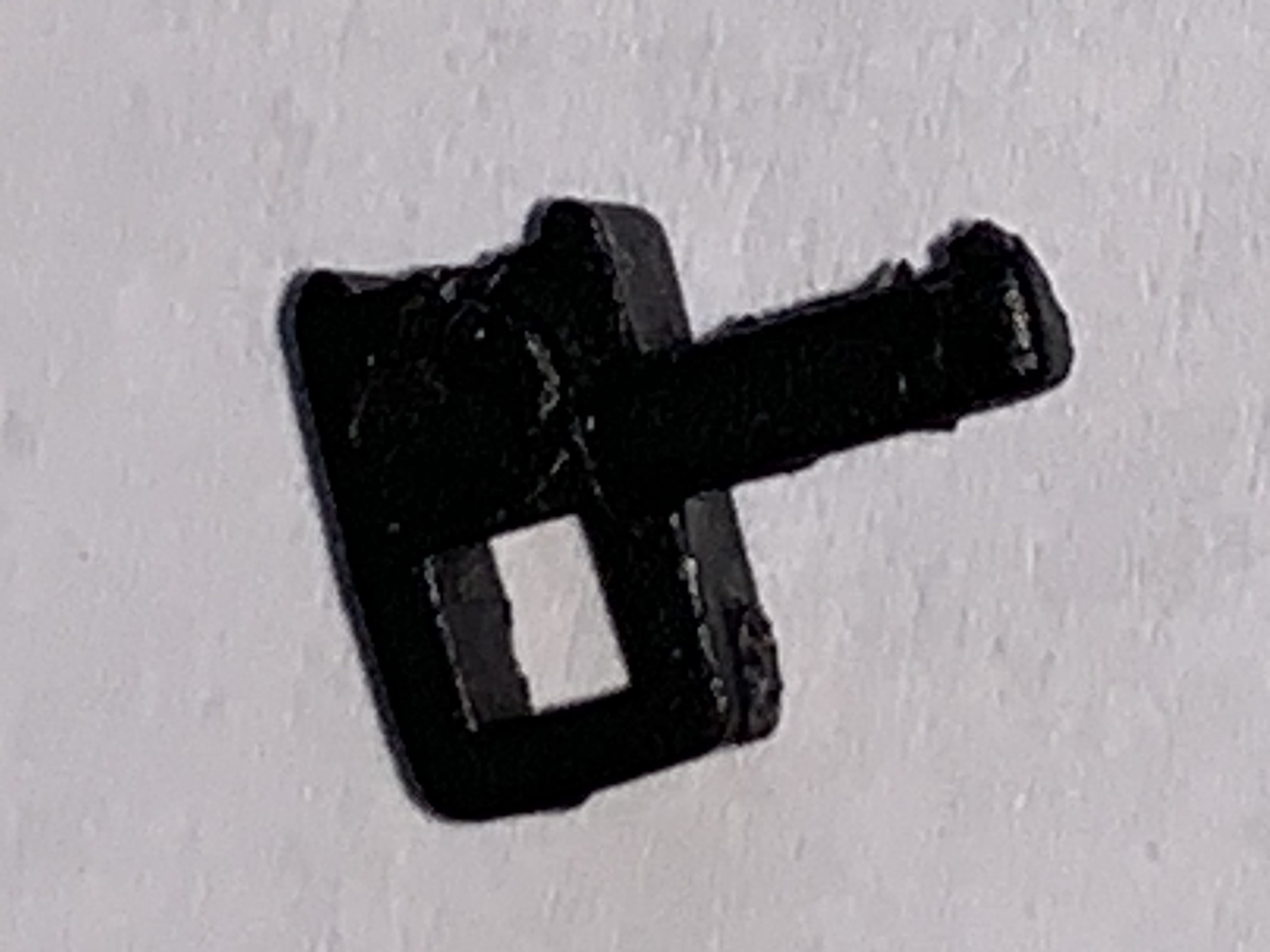

Det sidste billede er et trin eller lignende der hænger over hver puffer

mvh

__________________

Mvh Jimmy

mine Hobby interesser

modelbane hobby



Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.070

PB  Blog

jimmyoldtimer skrev:

Ja så kunne jeg jo ligeså godt give op,

men nu venter jeg og ser om der er nogen der kan hjælpe

men tak for dit input Steen

mvh

Jimmy Wink



Hvorfor give op? Det er da bare at få målt op. Og skrive målene  her.

Lad mig vende den om.. ud fra de billeder her - hvilken diameter har hullet i røret? Kan du selv se det?

Er det for stort sidder puffer løst og ikke centreret rigtigt - ok dog mindre detalje måske, og kan holdes på.plads af lim. Er det for småt, så kommet de jo aldrig på. Så det er ikke lige gyldigt om det er 1,7 - 1,75 -1,8mm.

Du vil gerne have dem lavet - men ikke yde det der skal til? Så bliver det ikke nemt jo.

Men jeg udfordrer dig gerne... send mig de nævnte mål, så skal jeg tegne og printe dem. Jeg printer i resin, så de bliver ret sprøde. Men hvis du undlader at banke lokomotivet ind i noget hvor puffer tager stødet. Så skal det nok gå...



__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


jimmyoldtimer

Indlæg: 1.450

PB







Hej Steen

Det var ikke for at give op Steen,det var mere dit svar på at det ville blive for omkostnings fuldt Wink

jeg kunne jo sende dem til dig de 2 dele,alternativet er at jeg må skære nogle puffere ud af plastik

jeg har spurgt Heljan,og andre på andet Fora,men der var ingen der havde dem,jeg passer på mine Lokomotiver

Steen, og banker dem ikke ind i noget, jeg har ikke Kamikaze tendenser Smile

jeg er fra 1956 og har lært og sige De med stort Laughing out loud

mvh

Jimmy

__________________

Mvh Jimmy

mine Hobby interesser

modelbane hobby



Like 0 kan lide
Top


LasseSteen

Indlæg: 1.733

PB

Hej Jimmy,

Når Heljan desværre ikke længere selv har dele liggende, så ville jeg istedet bestille/købe reservedele til en Märklin BR 152. EG er en 6 akslet videreudvikling af dette lok.

Som Märklin reservedel kan du købe både puffer og trin:

Puffer har res.del. nummer: E203 618 (1 stk)
Trinet har res.del. nummer: E204 017 (Jeg er dog her i tvivl om det kun er selve trinet, eller om du får hele "planken" med. hvor begge trin er monteret. Men så kan du selvfølgelig bare skære trinene fra)

Roco har også BR 152 i deres sortiment, men min vurdering er, at Märklins puffer bedre kan monteres på Heljan´s Eg. Det kan dog være, at du lige skal have gang i et lille bor for at tilpasse hullet bag i pufferen, så det passer til en Eg. Men jeg vil tro det er ganske "smertefrit"  Smile

OBS:  Mht puffer skal det lige siges, at Både Märklin´s og Roco´s har lidt mindre mål i længde x højde. Men jeg synes til gengæld, at de ser mere korrekte ud. Jeg har altid synes, at Heljans Eg puffer er for stor. Men det kan man jo selv dømme  Smile

Mvh
Lasse

Like 1 kan lide
Top


jimmyoldtimer

Indlæg: 1.450

PB

Tak Lasse Smile det vil jeg gøre,rart med de fora hvor man kan få hjælp Wink

tak til alle dem der har skrevet her,og på mail her Wink

Kommer til at tænke på Carl Nielsen der skrev når tågen (toget) letter:

se der flyver en My Laughing out loud

mvh

Jimmy
