Ranger layout og alt for lidt plads

Der er lige for tiden en konkurrence i det tyske blad Miba hvor udfordringen går ud på at lave et sådant anlæg.

Det kunne være en idé at følge med dér hvis du har mulighed for at læse bladet.

Der er en del at finde her.

Hej Travn,

Har du mulighed for at sætte et etsporet udtræksspor på pladen - enten til højre eller til venstre? Længde mellem 50 og 100cm? Hvilke skinner bruger du?

Venlig hilsen

Lars

Tak for jeres svar.

Nu skal det lige siges at jeg er ret ny, så med fare for at spørge dumt, hvad er et udtræksspor?

Det er roco geoline skinner.

Forestil dig et spor til højre eller til venstre for din plade, som et rangertog kan køre ud på, når vogne skal køres ind på andre spor på den "storedel" af anlægget

Er der nogle numre du kan anbefale?

Tak for forklaringen, nej det er der desværre ikke plads til.

Prøv at se: http://www.wymann.info/ShuntingPuzzles/   fx. under Small Layouts & Shunting puzzle

Opdatering:

Siden jeg trykkede svar, er der kommet flere 'på tråden'. Den sjoveste løsning får du nok ved at gå i dialog med de øvrige skribenter, der er ret kreative.

Værsgo!

Venlig hilsen

Lars

I nummer 02/15 bliver der lagt op til konkurrencen og i 03/15 bliver der givet en del forslag. Konkurrencen løber i et år, så inspiration fra læserne lader vente på sig lidt endnu.

Prøv at lave en billedsøgning på "Timesaver h0"

Det giver nogle ideer.

De bedste toghilsner

Cristian

Det er s'gu i orden! - God udnyttelse af pladsen med noget, hvor der også er miljø med.

Respekt!

Tak Skott,

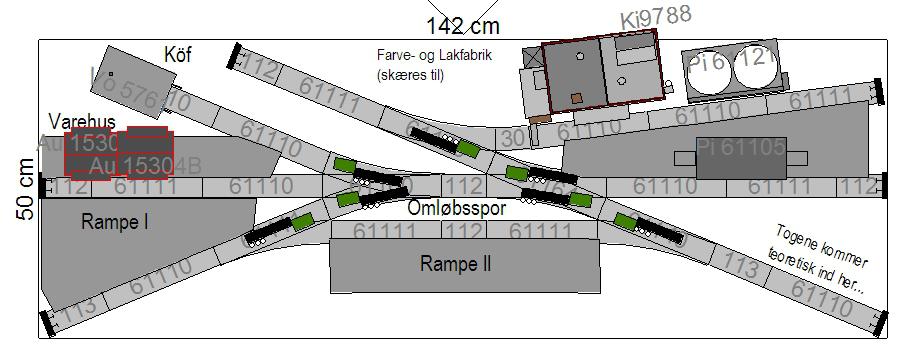

Der er mange "dræbere" i spil her. Det ville eksempelvis hjælpe utrolig meget, hvis man kun trække et lille spor ud fra selve pladen et eller andet sted (temporært - ud i rummet eller ud fra en af siderne.  Nu er vi ned på en toglængde ved omløb på lidt over 30cm. Det er ikke meget .

Skinnegeometrien i Geoline er meget stiv, og hvad værre er, der findes ingen kryds i programmet. Dette kombineret med den trange plads fører til den - også i virkeligheden - dyre og atypiske løsning med trevejssporskifte og det dobbelte krydssporskifte.

Jeg har alligevel forsøgt at bygge så mange "point of interest" ind som muligt - just for the fun of it.

Jeg forsøger senere at vise jer hvordan det kunne se ud i 3D.

Venlig hilsen

Lars

Hej Travn

Et spor mæssigt tæt bygget oplæg. Nok til hvis du kører små rangermaskiner og korte godsvogne!!

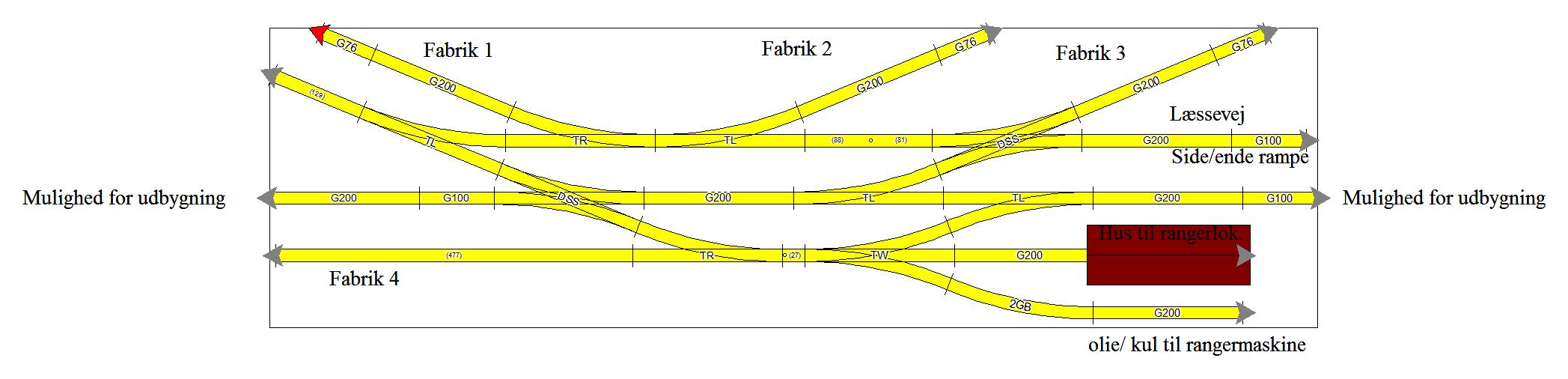

Jeg har tegnet ud fra de oplysninger du har skrevet.

Det var godtnok nogle gode forlag, mange tak for jeres forslag!

nu har jeg fået en del inspiration at arbejde videre med.

Ser godt ud.

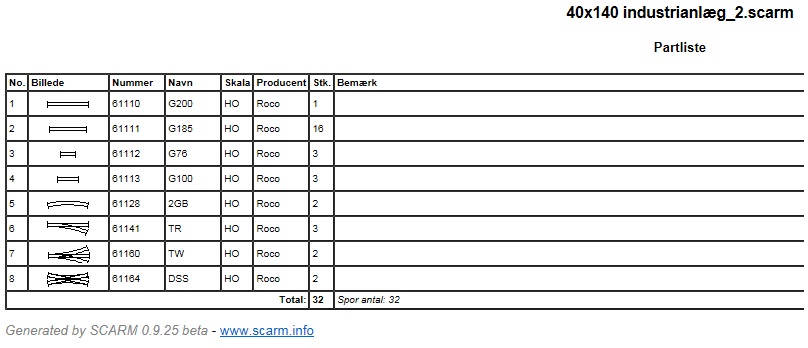

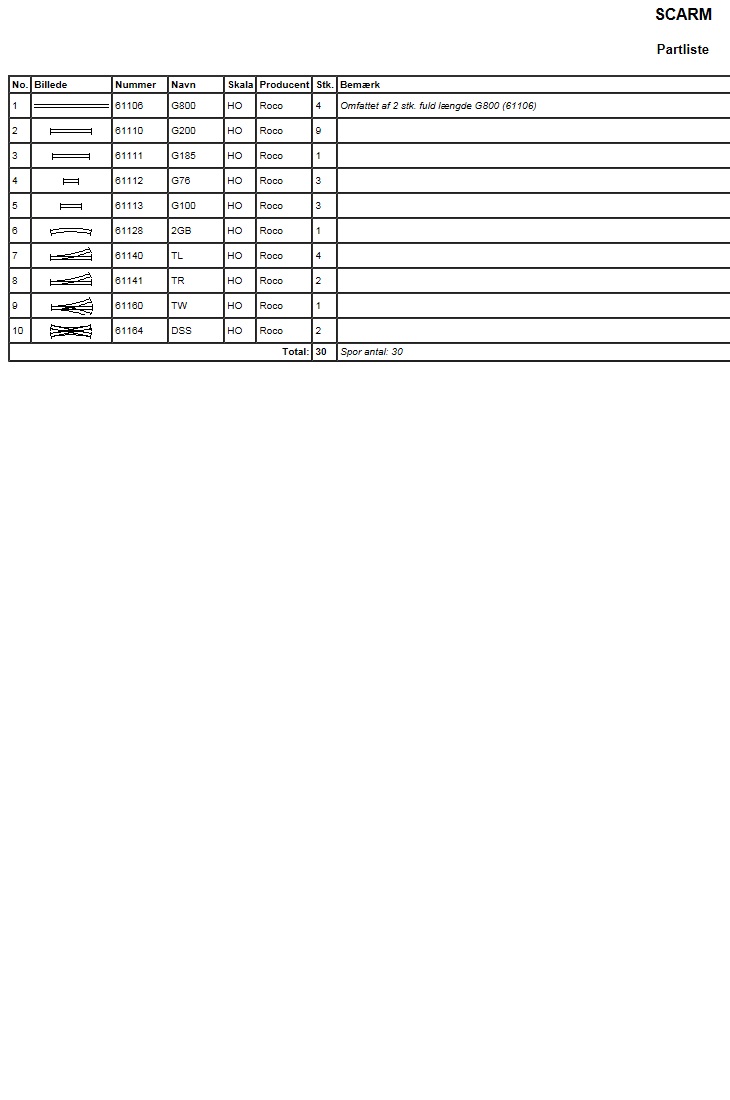

fedt du også lige har smidt liste med skinner der skal bruges med.

som én skriver, imponerende du får noget miljø med.

mulighederne er meget bedre end jeg havde frygtet, med den begrænsede plads til rådighed.

Hej Jørgen,

et meget fint forslag du har fået strikket sammen der. Fordelen er naturligvis at du har tænkt på en eventuel udvidelse, når mere plads en eller anden gang bliver fremskaffet.

Jeg ville muligvis sløjfe sporet til diesel- og/eller kulpåfyldning nederst og så rykke hele sporplanen nedad. Så bliver der plads til lidt sporlængde på nogen af de øvre spor.

Rampen ville jeg flytte ned til venstre, der er alligevel ikke plads til en fabrik i forgrunden (ville også tage udsigten).

En svaghed har jeg fundet. Et af sporene helt til venstre er kun 200mm langt, det er mindre end meget lidt . Jeg har dog ingen løsning på problemet.

Venlig hilsen

Lars

Hej igen,

Og her er mit forslag i 3D.

Venlig hilsen

Lars

Hej der er allerede kommet flere indlæg men jeg vil godt spørge ind til hvilken type skinner bruger du, er det 2 eller er det Märklin Ho

Jeg er bare nysgerrig.

__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2021.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen





 What do you want to do ?New mailCopy

Hej Lars hvilket system er det bygget efter, 2 eller 3 skinne

__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2021.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen





 What do you want to do ?New mailCopy

Roco Geoline....

Auhagen varehuset til venstre er da vist størrelse TT.

Ja, det har du ret i, sæt et eller andet andet varehus derhen...

Jeg tror... at du helt klart skal have et "TIMESAVER" anlaeg.
Det er lige netop hvad flere her har foreslaaet; Rangér-puzzle, timesaver, etc. er allesammen ord for det samme.

Inden du foerer Litra P.´s forslag ud i livet, ville jeg lilge spoerge om det rent faktisk _ER_ et timesaver-anlaeg??? (sorry, har ikke haft tid til at analysere layoutet)

Brug Google til at faa skabt klarhed over begrebet.

Hej,

Med det af mig tegnede layout kan man gennemføre korrekte rangerøvelser, opløse (små indgående tog) og sætte et nye sammen. Godsvognene skal køres derhen, hvor de har en konkret opgave (hente/opsamle gods).

Anlægget er IKKE tænkt som en teoretisk øvelse, hvor godsvogne i forskellige længder skal rangeres frem og tilbage kun med det formål at løse en svær intellektuel opgave. At pladsen så gør at man bliver TVUNGET til at tænke sig om, er så noget andet

Venlig hilsen

Lars

Hej igen,

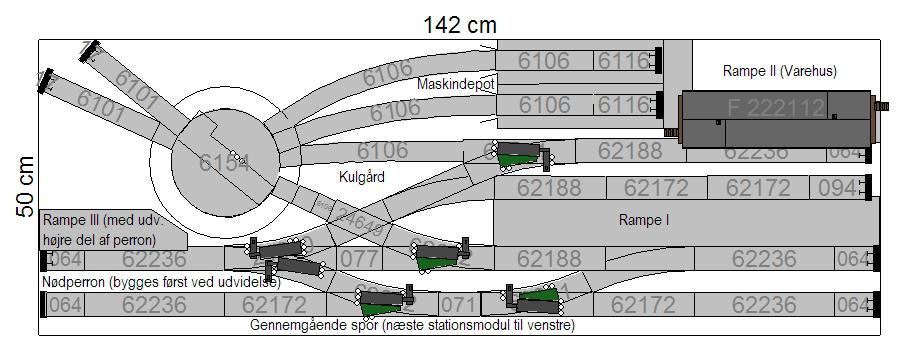

Her kommer så den forkromede udgave, denne gang med Trix C-spor (og lidt ombygget Märklin C-spor), en Fleischmann drejeskive (6154, drejebroen er 183mm lang) og med Fleischmann Profi-Gleis i forbindelse med drejeskiven.

En af svaghederne ved begge eksempler ovenfor er, at de ved en eventuel udvidelse med flere moduler ikke er særlig realistiske i sporføringen. Jeg har forsøgt at gøre bod på dette ved at afbilde den højre indkørsel til en landstation, denne kan imidlertid også bruges alene som et mindre rangeranlæg.

Da Trix ikke har noget stejlt krydsspor i programmet, må man her ombygge Märklins ditto. Derudover skal to sporskifter skæres/saves over på den lige del lige efter hjertestykket.Trevejssporskiftet, der ligeledes ikke findes i programmet hos Trix, bygges ligeledes om. Hvordan man gør det, kan man læse om her:

http://www.stummiforum.de/viewtopic.php?t=93016

Venlig hilsen

Lars

Havde kun tegnet den 40 cm bred :S

Men ja der er et spor der kun er til rangermaskinen!!

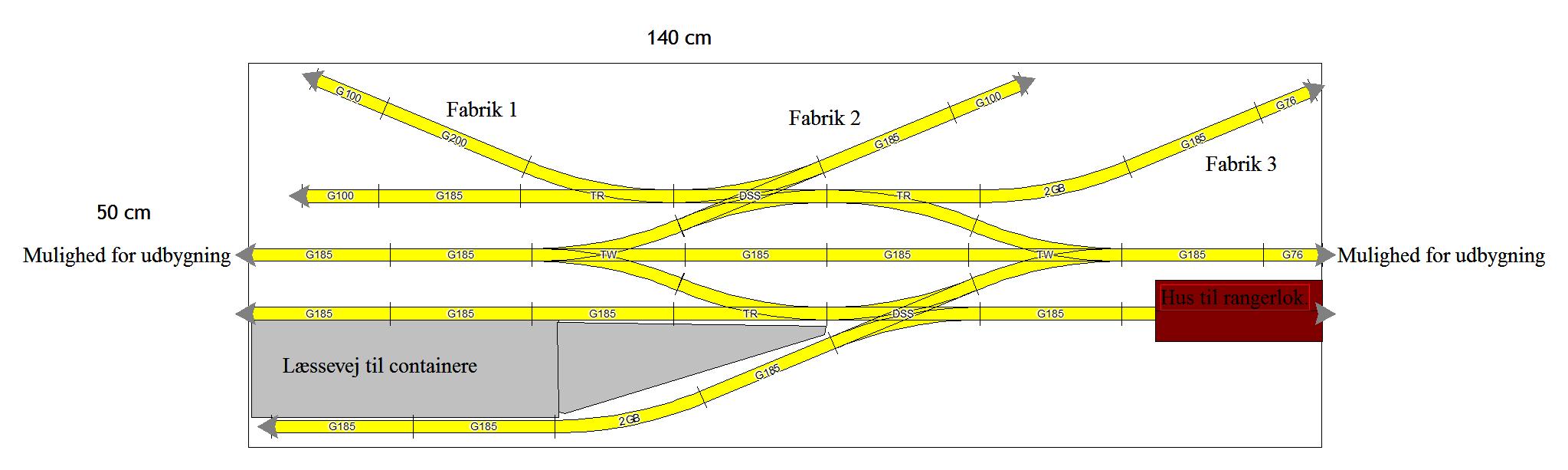

Nyt forslag!

Forslaget kan faktisk laves på et FREMO modul, da det er 50 centimeter bredt
Dog ville jeg så lave forslaget, så det fyldte 2-3 moduler istedet

Her er sporene 30 cm lange og der er mulighed for at løbe om samt kører ind til 3 Fabrikker, jeg ikke lige har de bedste muligheder for at tegne i Scarm, da de skal placeres skråt!

Derudover 2 læssevejsspor med mulighed for containere eller roetransporter, landbrugsredskaber, sten balast eller?? Din fantasi og dine vogne bestemmer

Hej BT,

Ved du hvad der er maksimum mål på MIBA-konkurrencens layout?

Venlig hilsen

Lars

Der kommer an på spostørrelsen (alle mål i cm):

Z = 30x15 til 45x15

N = 30x15 til 45x18

TT = 50x15 til 60x20

HO = 60x24 til 70x30

O = 120x30 til 140x50

Der må påbygges fiddleyard i den ene eller begge ender, mål:

-Samme dybde som anlæg

-Samme lændge som anlæg i én side, eller lændgen fordelt på to fiddleyard
