Ny sporplan

Godt nytår til alle  Smile

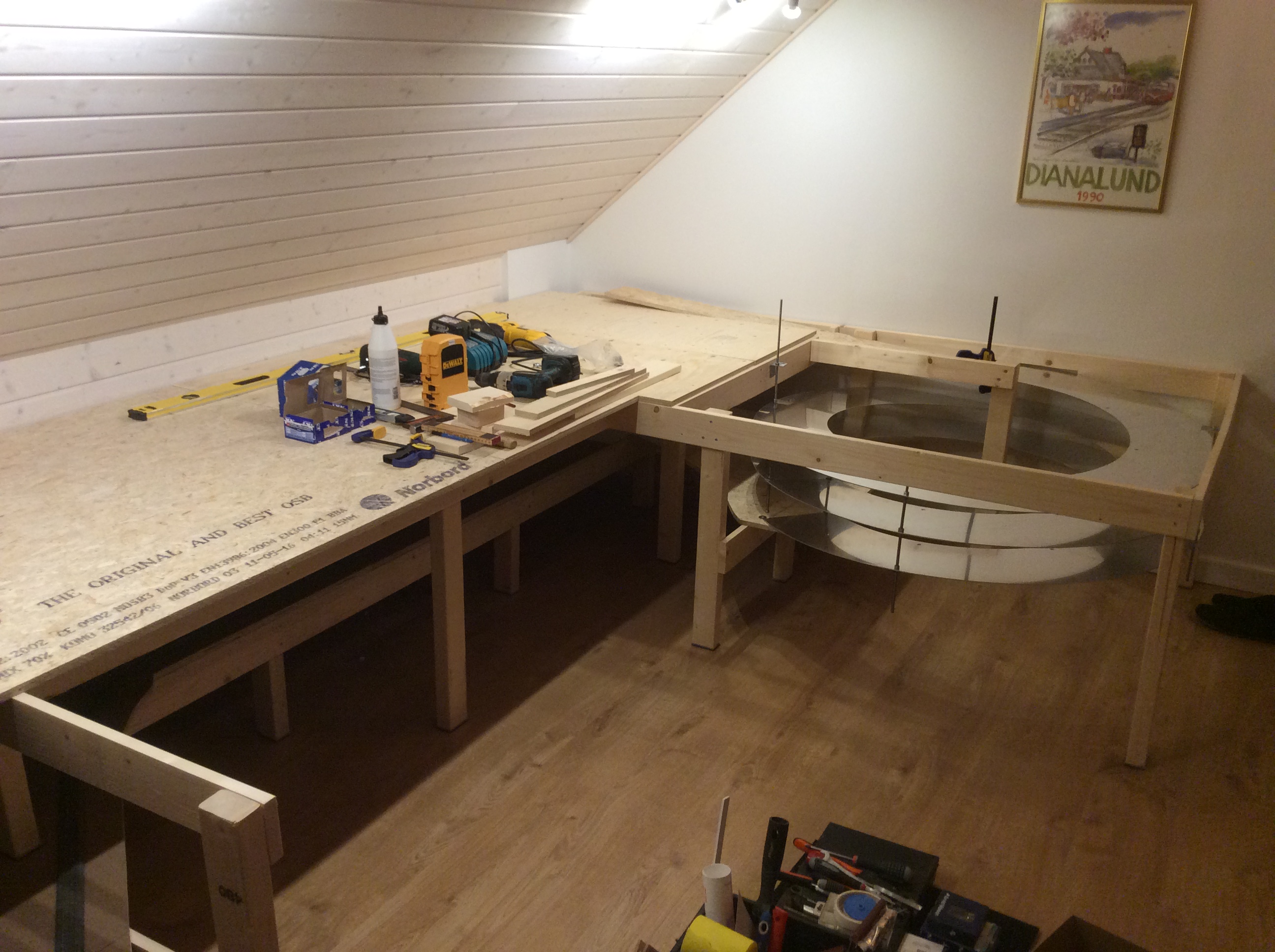

Så er ombygningen af 1.salen endelig afsluttet og jeg kan få taget hul på min længe ventede bane. Der er gået et par dage med opbygning af selve rammen og pladerne er næsten på plads.

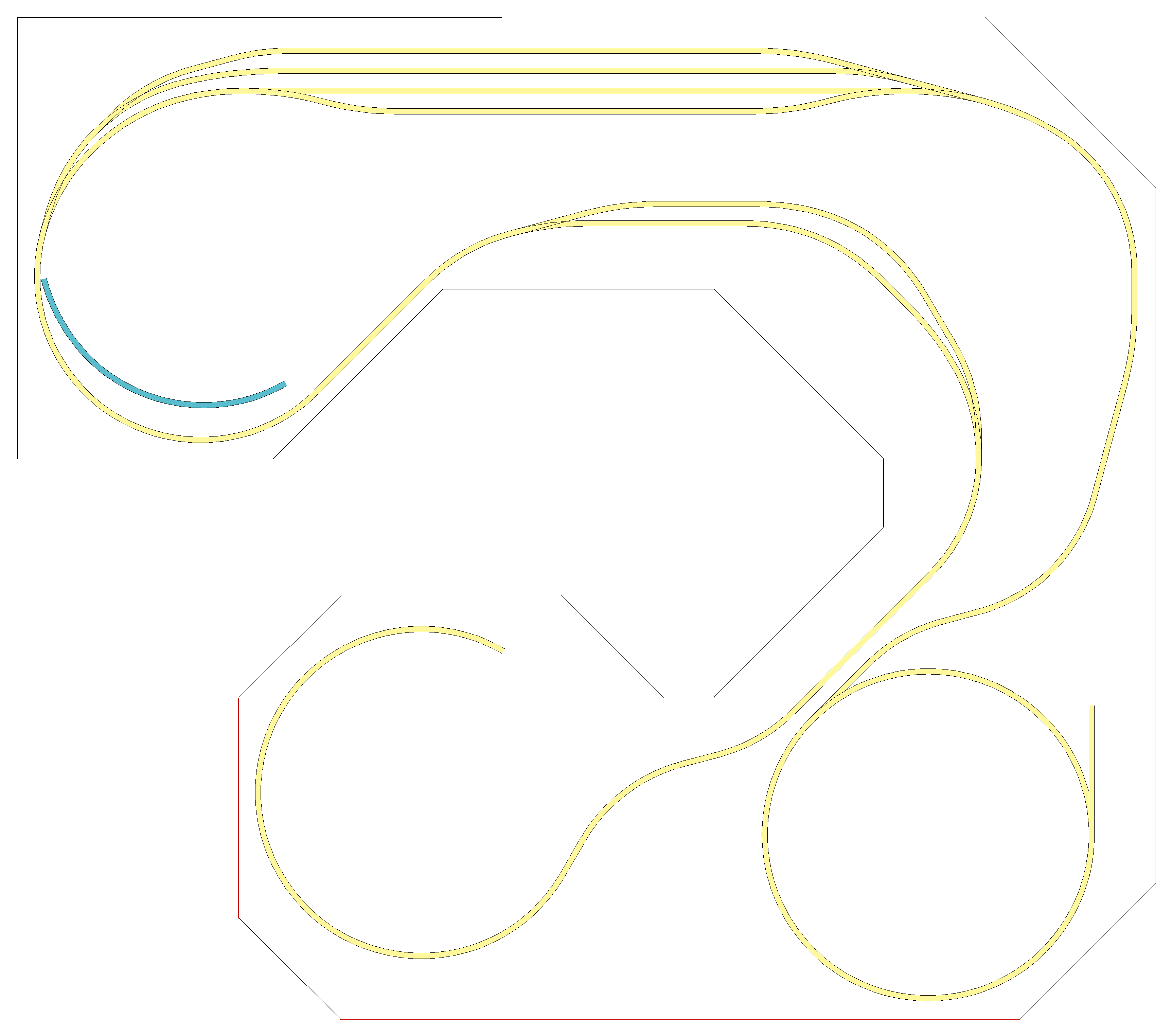

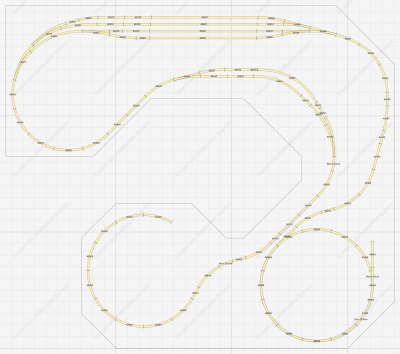

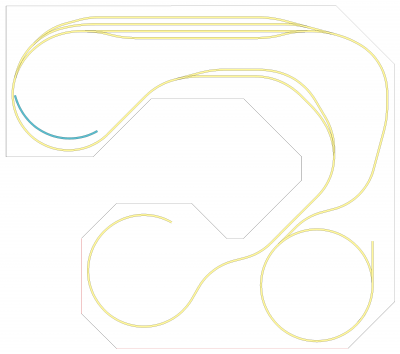

Den tidligere byggede skyggebanegård er lagt på plads og helixen er kommet godt op at hænge, så nu er det snart selve hovedbanen der drejer sig om.

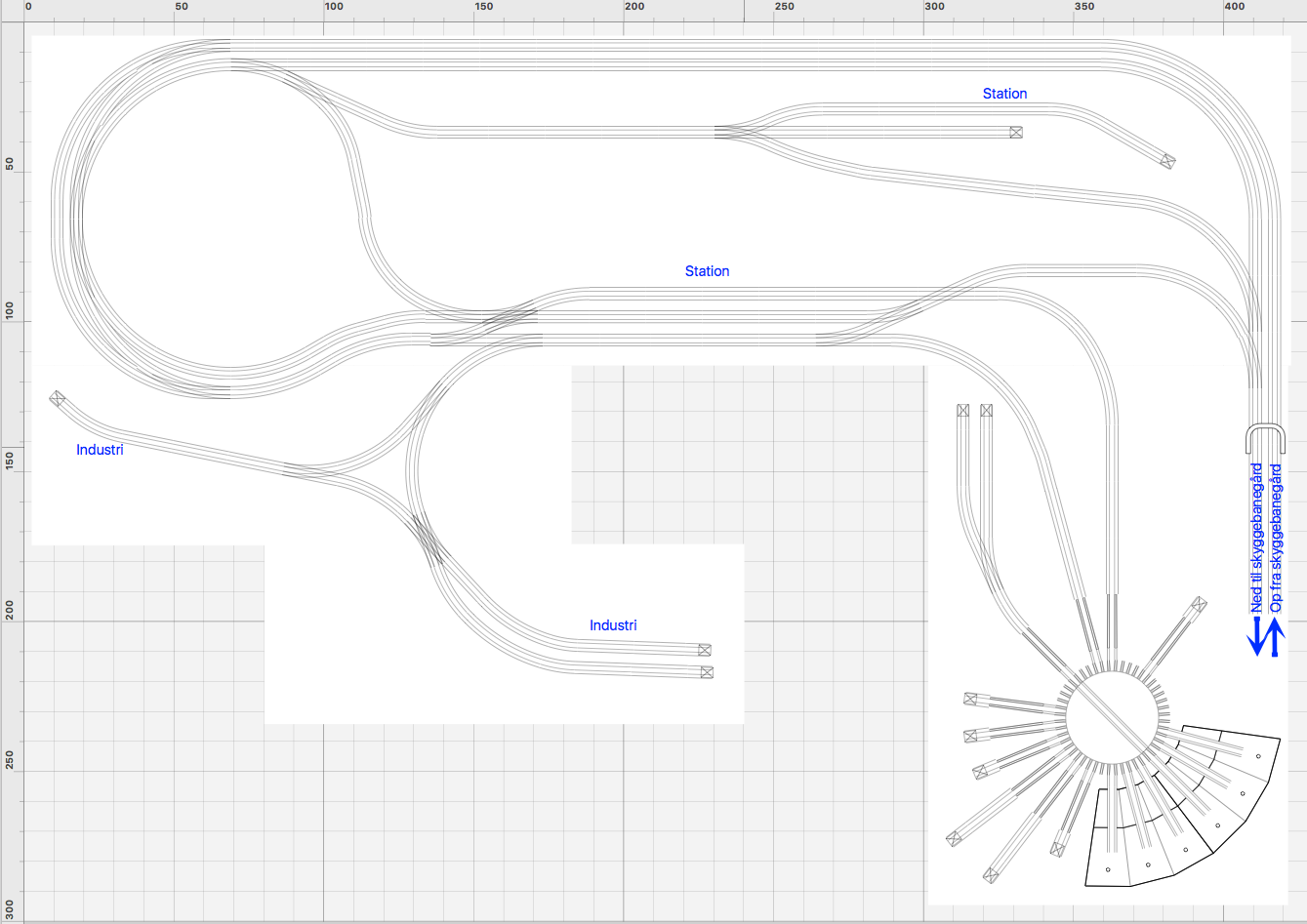

Er der ikke noget helt galt med min sporplan....? Kan bare ikke lige knække nøden så.... Hjælp.....!

Gode råd og komentarer modtages gerne Smile

Billede



Billede



Ny sporplan





__________________

Hilsen
Uffe

Märklin H0 med C skinner
Styring: Ecos og iTrain
Layout: Railmodller Pro
Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Der er langt til øverste højre hjørne!
Korte perronspor!
Manglende afstand mellem perronspor til perron!

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Techek

Jelling

Indlæg: 900

PB

Hvad er dit formål med din modelbane? Vil du køre paradekørsel, rangering på en stor banegård/lille station eller noget helt tredje?

__________________

[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 589

PB  Blog

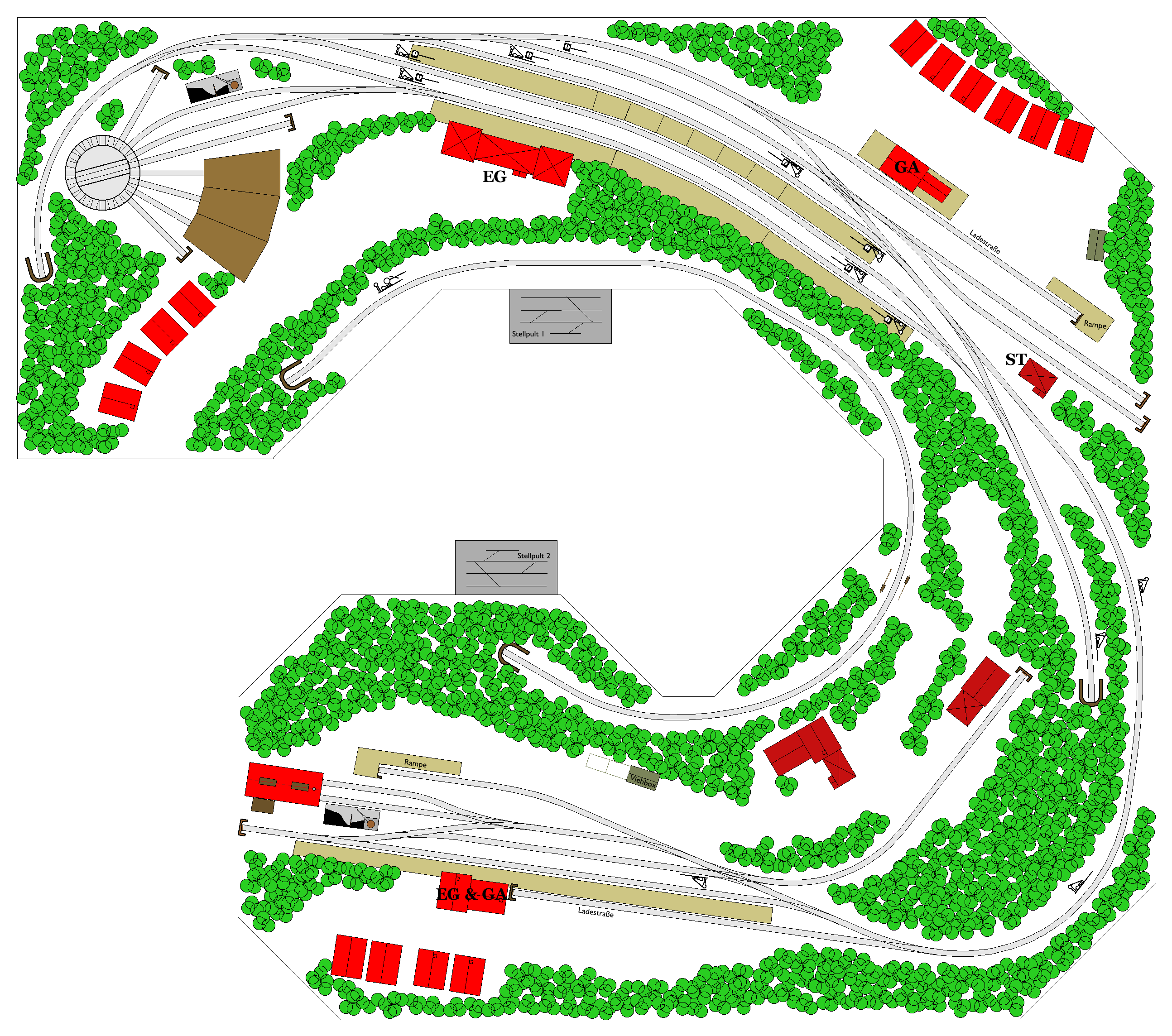

Her er et par tegninger som måske kan inspirere dig, det er en sporplan jeg har fundet på railmodeller.com. Den er ca. 3,5 x 3m.

Jeg kan se at du har brugt r36 kurver et par steder i din sporplan. Undgå dem så vidt muligt med mindre du kun vil køre med korte lokomotiver og vogne.

Billede

Billede

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage. - Medlem af MERG.

Like 3 kan lide
Top


ush

Indlæg: 100

PB

Tak for jeres svar Smile

Ja der er langt ind til et par af hjørnerne, men jar har lavet det sådan at jeg vil kunne ligge på knæ oppe på banen hvis der skulle ske noget længst inde i hjørnet.

Ved egentlig ikke helt hvordan sej skal svare på spørgsmålet om hvordan jeg vil køre på sporet, men lidt blandet hygge-kørsel, lidt rangering og lidt rund- kørsel, så.... Ville egentlig også gerne kunne sætte et lille kort tog til at køre mellem et par stationer sådan i pendulfart.
Ved remissen ville jeg gerne kunne rangere lidt.

Mit plademål er låst fast nu, så må finde en løsnng på sporplanen inden for det afsatte område.
Hvad mener du med "R36 kurver" ? jeg har brugt R2 + R3 + R4

Flere gode forslag modtages meget gerne Smile



__________________

Hilsen
Uffe

Märklin H0 med C skinner
Styring: Ecos og iTrain
Layout: Railmodller Pro
Like 0 kan lide
Top


claus rasmussen

vejIngeniør

Kirke hyllinge

Indlæg: 199

PB  Blog



Snuden skrev:

Her er et par tegninger som måske kan inspirere dig, det er en sporplan jeg har fundet på railmodeller.com. Den er ca. 3,5 x 3m.

Jeg kan se at du har brugt r36 kurver et par steder i din sporplan. Undgå dem så vidt muligt med mindre du kun vil køre med korte lokomotiver og vogne.

Billede

Billede

Hej Morten

Kunne du linke til sporplanen? eller vedhæftet den her? Den ser meget interessant ud!

Mvh Claus





__________________

H0 2-skinne Tillig Elite code 83, Dansk epoke 3, 4 og 5, DCC med Digikeijs dr5000 & ITrain.

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 589

PB  Blog

Hej Claus!

Det tog lige lidt fingersnilde, planen er ikke tilgængelig på railmodeller.com længere, men jeg havde heldigvis de oprindelige filer liggende.

Planerne er nedenfor, sammen med en stykliste.

Billede

Billede



AttachmentStørrelse
Part List.csv 3.23 kB
__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage. - Medlem af MERG.

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 589

PB  Blog

ush skrev:

Hvad mener du med "R36 kurver" ? jeg har brugt R2 + R3 + R4

Jeg mener kurver med en radius på 36cm, men hvis det mindste du har brugt er r2, så er du ud over det. Den ene af kurverne ved din drejeskive så bare ualmindelig skarp ud, så derfor troede jeg at du havde brugt r1 der.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage. - Medlem af MERG.

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Så meget plads og så vil du kun køre rundt. Du kan efter dit oplæg endda kun komme ind på den store station fra venstre. Din station er kun 5-7 skinner lang men din skjulte banegård er umiddelbart 12-13. Den plan der er foreslået af Morten Strårup er også kun en kørerundtbane, dog kan du her komme ud og ind på stationen fre begge sider. Det er dine bane og selvfølgelig din afgørelse, men syntes lige du skal det vide. Men sådan er desværre mange af de baner som Märklin selv laver og viser i deres "Märklin Magazin". Af samme grund at jeg har rettet/tilpasset/revideret flere af deres planer. En rundbane er jo ikke naturlig i virkeligheder, det er derimod først ud og dernæst ind i samme ende af stationen. Og med Märklin 3-skinne er det ikke et problem at lave. På dit eget forslag er det blot at indbygge en "dobbelt transversal" i det skjulte. Derved kan du komme ind på din station fra højre side. Det samme er muligt på den foreslåede af Morten Strårup. Du kan endda køre både rundt samt frem og tilbage på begge anlæg, hvis man laver lidt tilpasninger.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Techek

Jelling

Indlæg: 900

PB

Snuden skrev:

Billede

Jeg er vild med den sporplan! Den giver rigtigt mange og gode muligheder for "rundkørsel" og rangering. Med lidt snilde er der også plads til et trinbræt, et sidespor til endnu en industri og et udtræksspor ifm. rangering.

__________________

[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]

Like 0 kan lide
Top


ush

Indlæg: 100

PB

Hej igen Smile

Tak for alle de gode indlæg, det er jo netop det som gør en hobby interesant og hyggelig Smile

Jeg benytter som nævnt Märklin C skinner og ønsker, hvis det er muligt, en lidt blandet bane med mulighed for at køre lidt rundt, men også lidt frem og tilbage og gerne også et lille stykke lokalbane som et lille tog kan futte frem og tilbage på.
Har en Märklin drejeskive og en tilhørendee remisse med plads til 6 lokomotiver, så den måtte gerne være et sted sammen med et lille rangerområde.

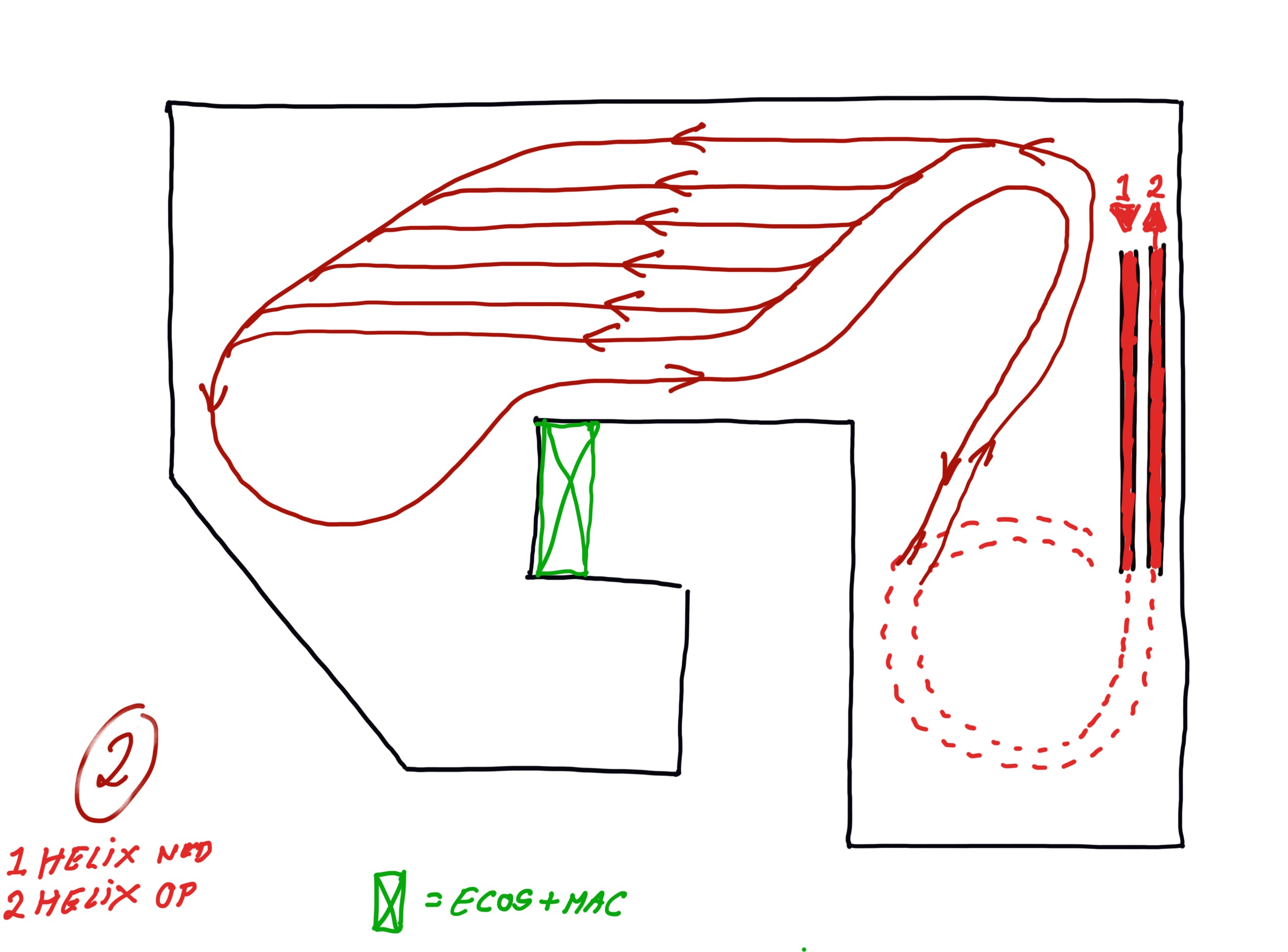

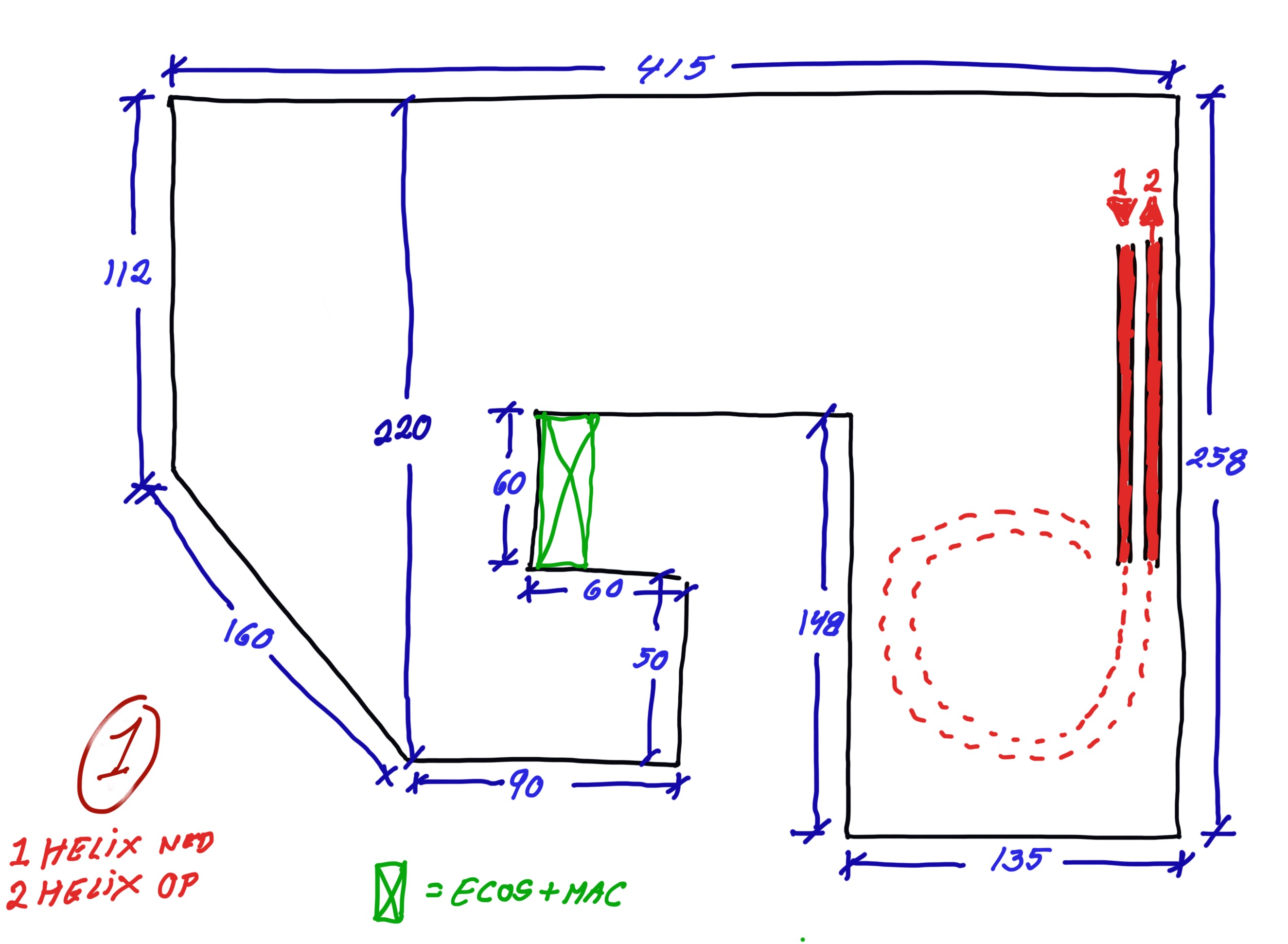

Som I kan se på vedhæftede billede nr. 1 er der mål på min plade og min helix er på plads. Som I kan se på billede nr. 2 er skyggebanegården også på plads og det virker som det skal. Alt er prøvekørt på den del til og med helix, så det håber jeg ikke bliver nødvendigt at ændre foreløbig.

Har virkelig brug for jeres kreative indput, for har rodet en del med sporplaner, men syntes jeg ender i noget mystisk noget, så det ville være super hvis der var lidt kreative tilbagemeldinger igen Smile

På forhånd tak Smile  Venter i spænding  Smile

Billede

Billede



__________________

Hilsen
Uffe

Märklin H0 med C skinner
Styring: Ecos og iTrain
Layout: Railmodller Pro
Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Hej Uffe,

hvor langt er der fra helix til endevæg?

Hvilke radier bruger du i helix?

mvh Ivan

NB: Kan se du har fået mindre plads. Øv. Wink
