Hejsa alle sammen
Går og overvejer at lave en ny bane, da jeg syndes den gamle står i vejen, men er der nogle der har nogle forslag til en sporplan?
Den skal være i 2 lag.
Med radius r2 og op.
Märklin C-skinner.
Helst med 2 spor hele vejen rundt på det øverste lag.
Med en station på den øverste lag med mindst et spor på 125cm i længden (3-4 spor i alt)
Mulighed for at køre rundt på det nedereste lag.
Sidespor "rangerspor" på den nedereste lag til mine lok og vogne.
De 2 lag skal helst forbindes med en helix med r3 eller r4 (har en med r4 nu så det ville være en god ting)
Pladsen er dog ikke så stor så det er nok bekrænset hvor mange af tingende der er plads til når den bliver 27cm smallere

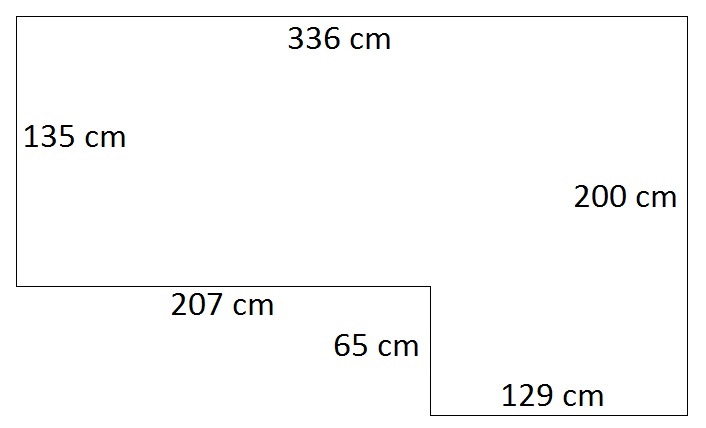

Målene på pladsen

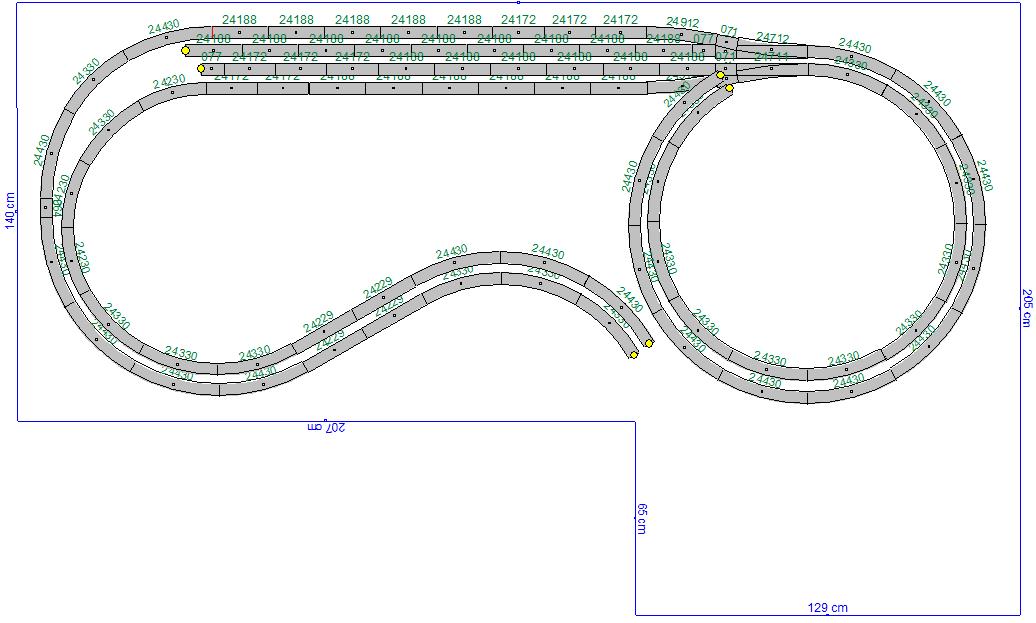

Min gamle bane
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
bqg
Indlæg: 1.102
De 2 lag skal helst forbindes med en helix med r3 eller r4 (har en med r4 nu så det ville være en god ting)
Pladsen er dog ikke så stor så det er nok bekrænset hvor mange af tingende der er plads til når den bliver 27cm smallere
Hvis ikke det er på hjul, eller du kan gå hele vejen rundt, vil du få problemer med at nå bagkanten.
Nåafstanden aftager med højden på pladen.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Prøv at se på dette link om der er noget der kan bruges!
http://www.moba-trickkiste.de/wie-macht-man-planen/datenbank-gleisplaene.html
Märklin har også nogle forslag.
http://www.maerklin.de/mm/gleisplan_downloads.php
f.eks. denne? http://medienpdb.maerklin.de/mm/downloads/MM_0311_Download.pdf
Det vil ikke kræve flere dage at lave et layout, hvis det kun bliver tilpasnig af eksisterende plan.
Hvor mange omgange er din helix? Hvor mange skinner?
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
Prøv at se på dette link om der er noget der kan bruges!
http://www.moba-trickkiste.de/wie-macht-man-planen/datenbank-gleisplaene.html
Märklin har også nogle forslag.
http://www.maerklin.de/mm/gleisplan_downloads.php
f.eks. denne? http://medienpdb.maerklin.de/mm/downloads/MM_0311_Download.pdf
Det vil ikke kræve flere dage at lave et layout, hvis det kun bliver tilpasnig af eksisterende plan.
Hvor mange omgange er din helix? Hvor mange skinner?
Den der banen er lige bred nok og med r1 skinner som jeg helst ikke ville bruge, da flere af mine vogne ikke kan kører igennem dem
min helix stiger vist nok 18,2 cm med 30 styks 24430
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Prøv at se på dette link om der er noget der kan bruges!
http://www.moba-trickkiste.de/wie-macht-man-planen/datenbank-gleisplaene.html
Märklin har også nogle forslag.
http://www.maerklin.de/mm/gleisplan_downloads.php
f.eks. denne? http://medienpdb.maerklin.de/mm/downloads/MM_0311_Download.pdf
Det vil ikke kræve flere dage at lave et layout, hvis det kun bliver tilpasnig af eksisterende plan.
Hvor mange omgange er din helix? Hvor mange skinner?
Den der banen er lige bred nok og med r1 skinner som jeg helst ikke ville bruge, da flere af mine vogne ikke kan kører igennem dem
min helix stiger vist nok 18,2 cm med 30 styks 24430
Nu var det layoutet med stationen jeg tænkte på, for alt det nedenunder og kurveradius vil jeg umiddelbart tro kan ændres så det passer til den plads du har.
Du skriver at din helix stiger 18,2 cm på 2½ omgang, det vil sige 7,3 cm pr. omgang, er det rigtigt?
mvh Ivan
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
Prøv at se på dette link om der er noget der kan bruges!
http://www.moba-trickkiste.de/wie-macht-man-planen/datenbank-gleisplaene.html
Märklin har også nogle forslag.
http://www.maerklin.de/mm/gleisplan_downloads.php
f.eks. denne? http://medienpdb.maerklin.de/mm/downloads/MM_0311_Download.pdf
Det vil ikke kræve flere dage at lave et layout, hvis det kun bliver tilpasnig af eksisterende plan.
Hvor mange omgange er din helix? Hvor mange skinner?
Den der banen er lige bred nok og med r1 skinner som jeg helst ikke ville bruge, da flere af mine vogne ikke kan kører igennem dem
min helix stiger vist nok 18,2 cm med 30 styks 24430
Nu var det layoutet med stationen jeg tænkte på, for alt det nedenunder og kurveradius vil jeg umiddelbart tro kan ændres så det passer til den plads du har.
Du skriver at din helix stiger 18,2 cm på 2½ omgang, det vil sige 7,3 cm pr. omgang, er det rigtigt?
mvh Ivan
Den stiger kun på de 28 af skinnerne så ca. 8 cm per omgang
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej Simon,
skal det være dansk layout.?
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
bqg
Indlæg: 1.102
Den stiger kun på de 28 af skinnerne så ca. 8 cm per omgang
8 cm pr omgang, er det fra overkant skinne til overkant skinne, er det lige i underkanten, men hvis det er fra overkant skinne til underkant plade kan det godt gå.
Du skal huske at, den højde der er opnået i sporplansprogrammet skal tillægges pladetykkelse og afstanden fra plade til skinneoverkant.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
stenlille banen
skole
Indlæg: 959
Den stiger kun på de 28 af skinnerne så ca. 8 cm per omgang
8 cm pr omgang, er det fra overkant skinne til overkant skinne, er det lige i underkanten, men hvis det er fra overkant skinne til underkant plade kan det godt gå.
Du skal huske at, den højde der er opnået i sporplansprogrammet skal tillægges pladetykkelse og afstanden fra plade til skinneoverkant.
hvorfor er det lige i underkanten? fungere da fint?
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
stenlille banen
skole
Indlæg: 959
Hej Simon,
skal det være dansk layout.?
det er bare lidt en hygge bane så det er sådan set lige meget dog kører jeg mest med danske lok og vogne
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
bqg
Indlæg: 1.102
Den stiger kun på de 28 af skinnerne så ca. 8 cm per omgang
8 cm pr omgang, er det fra overkant skinne til overkant skinne, er det lige i underkanten, men hvis det er fra overkant skinne til underkant plade kan det godt gå.
Du skal huske at, den højde der er opnået i sporplansprogrammet skal tillægges pladetykkelse og afstanden fra plade til skinneoverkant.
hvorfor er det lige i underkanten? fungere da fint?
Hvis du kikker i nem 102 vil fritrumsprofilen sige 59 mm uden køreledning, dertil skal lægges højden på c-skinnen+pladetykkelse, så kan der ikke være meget tilbage, til at arbejde på.
Med køreledning skal der lægges yderligere 6 mm til.
Derfor siger jeg det er lige i underkanten, ikke at det ikke kan lade sig gøre, men et afsporet tog i helixen, er nemmere at bjærge hvis der er lidt mere luft.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
stenlille banen
skole
Indlæg: 959
Den stiger kun på de 28 af skinnerne så ca. 8 cm per omgang
8 cm pr omgang, er det fra overkant skinne til overkant skinne, er det lige i underkanten, men hvis det er fra overkant skinne til underkant plade kan det godt gå.
Du skal huske at, den højde der er opnået i sporplansprogrammet skal tillægges pladetykkelse og afstanden fra plade til skinneoverkant.
hvorfor er det lige i underkanten? fungere da fint?
Hvis du kikker i nem 102 vil fritrumsprofilen sige 59 mm uden køreledning, dertil skal lægges højden på c-skinnen+pladetykkelse, så kan der ikke være meget tilbage, til at arbejde på.
Med køreledning skal der lægges yderligere 6 mm til.
Derfor siger jeg det er lige i underkanten, ikke at det ikke kan lade sig gøre, men et afsporet tog i helixen, er nemmere at bjærge hvis der er lidt mere luft.
ja den stiger ikke lige meget hele vejen rundt da jeg har måtte ændre frihøjden nogle steder, men så længe jeg ikke får nogle højere vogne går det lige og har da hørt at stigningen skal være så lille som mulig og den kan ikke blive mindre med r4
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej,
kunne denne station være en mulighed?
http://www.sporskiftet.dk/forum/modeljernbaner/layout/layout-foreslag?page=1
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Himmerlandsbanerne
Suldrup
Indlæg: 1.575

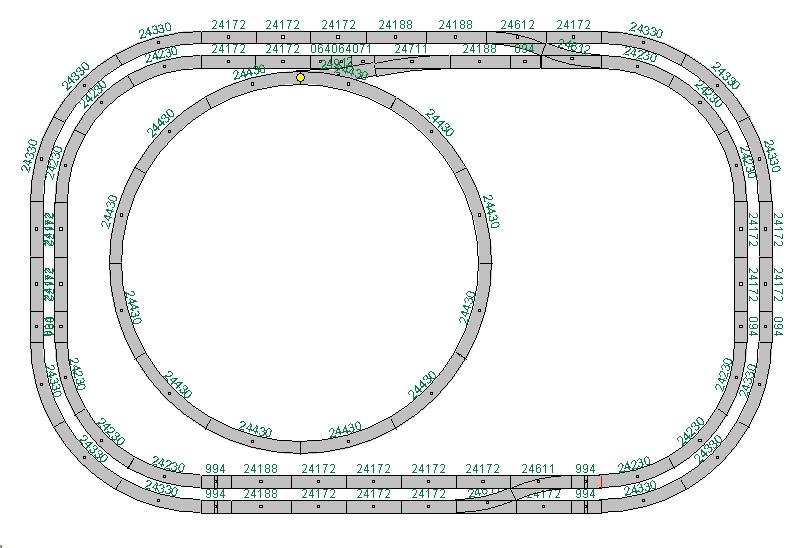

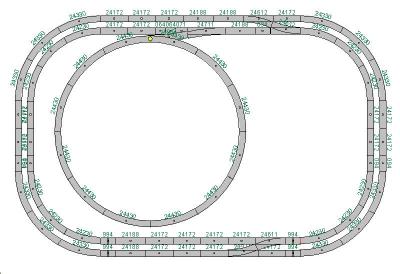

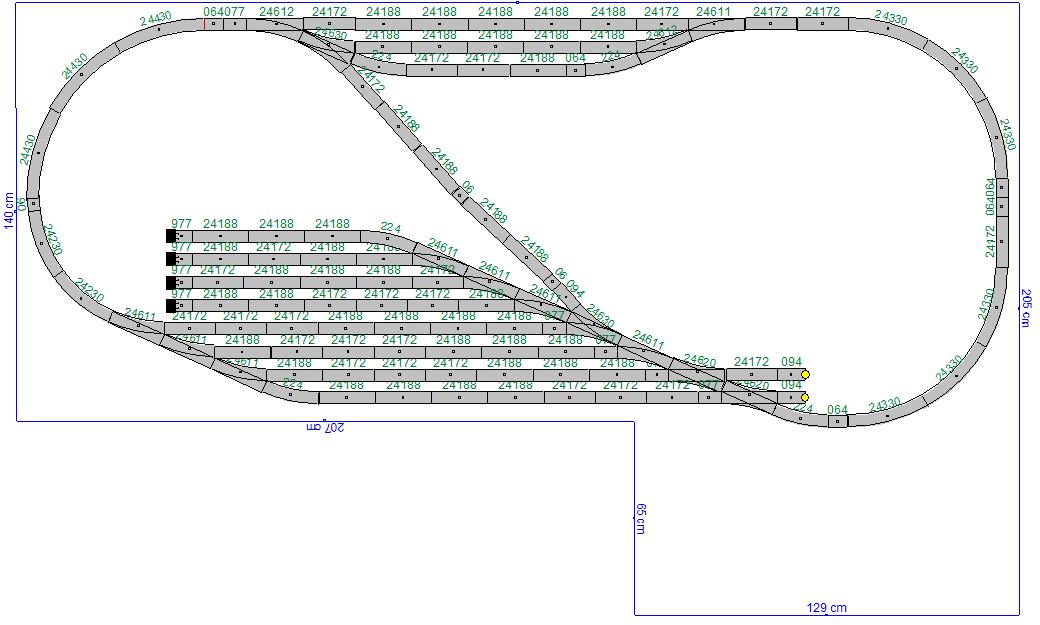

Hej lige et layout.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
bygger01
Så er der blevet mere tid til at "lege" med tog
Herning
Indlæg: 2.600
Stationen
Hvis den øverste skinne hedder Spor 1 og så 2, 3, 4, så kan vi "snakke" ud fra det .....
Hvordan kommer et lokomotiv fra Spor 1 & 2 til remisen ?
Kunne et par kurvesporskifter tættere på stationen i kurverne ikke løse det og så undgå de 2 x transversaler, der er ude på linien
Jørgen Steff. fra Herning
H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Stationen
Hvis den øverste skinne hedder Spor 1 og så 2, 3, 4, så kan vi "snakke" ud fra det .....
Hvordan kommer et lokomotiv fra Spor 1 & 2 til remisen ?
Kunne et par kurvesporskifter tættere på stationen i kurverne ikke løse det og så undgå de 2 x transversaler, der er ude på linien
Problemet er at det skal min. være R2, så det er ikke umiddelbart muligt.
Løsningen vil være at lave enkeltspor på strækningen og ikke dobbelt som ønsket.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
bygger01
Så er der blevet mere tid til at "lege" med tog
Herning
Indlæg: 2.600
Hug en tå og klip en hæl
Brug af forskellige radier i den samme kurve kan vel godt gå an, og det synes jeg faktiske se pænere ud end blor samme skinne i alle 180 / 90 grader ....
Jørgen Steff. fra Herning
H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hug en tå og klip en hæl
Brug af forskellige radier i den samme kurve kan vel godt gå an, og det synes jeg faktiske se pænere ud end blor samme skinne i alle 180 / 90 grader ....

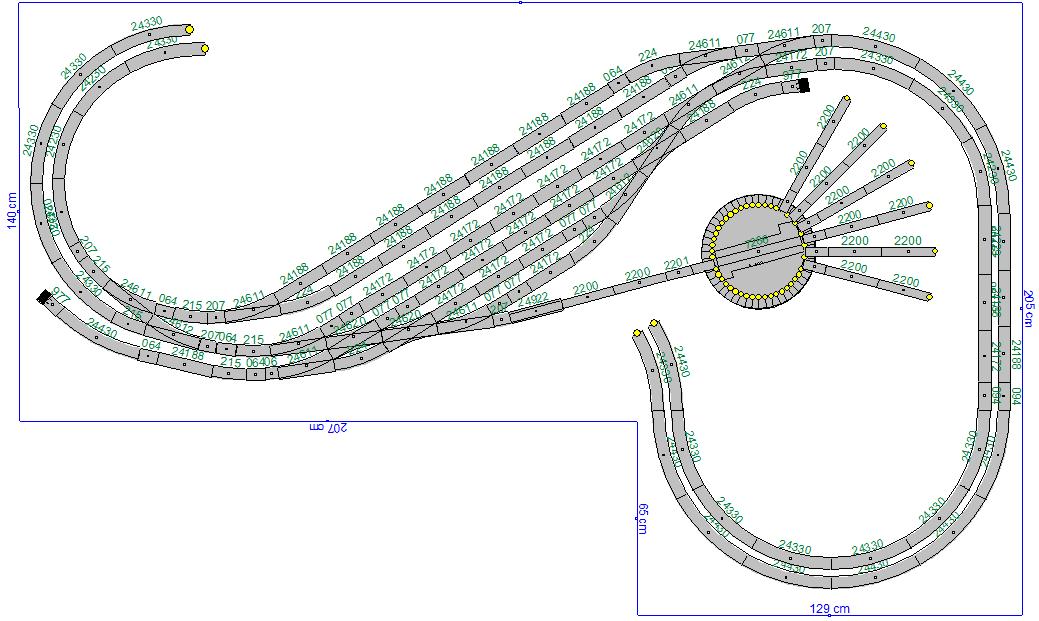

er det sådan du mener :)
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
bygger01
Så er der blevet mere tid til at "lege" med tog
Herning
Indlæg: 2.600
Ja, det er sådan jeg mener.
Alle sporskift er omkring stationen og kan bruges så flere perronspor / riste kan bruges
Og man lettere køre med tog uden at skulle tænke alt for meget
Det eneste er at de store radier skal være det mest synlige og de små skal være baggrunden
Jørgen Steff. fra Herning
H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej alle,
efter et par dage på kontoret,

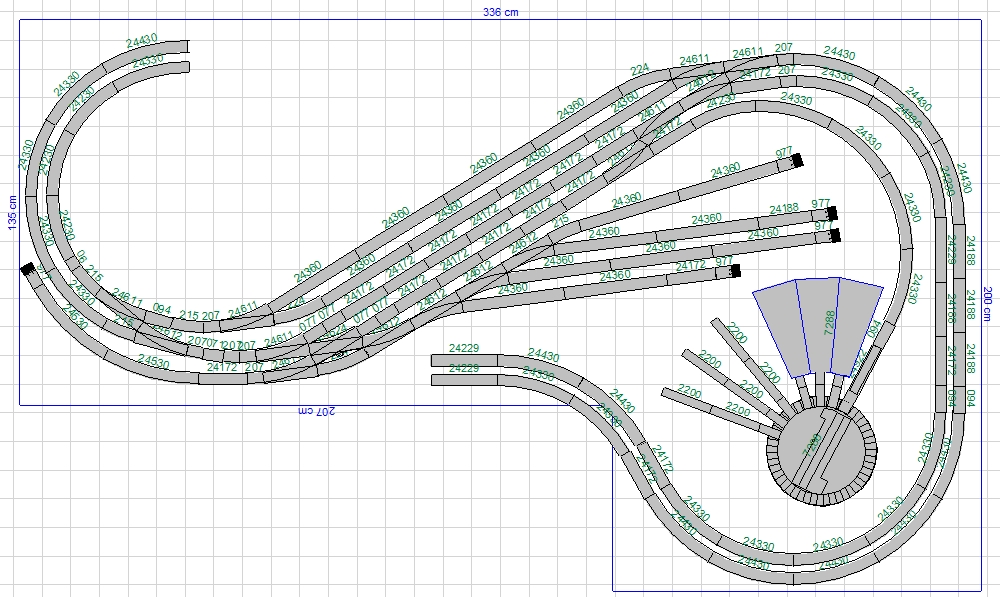

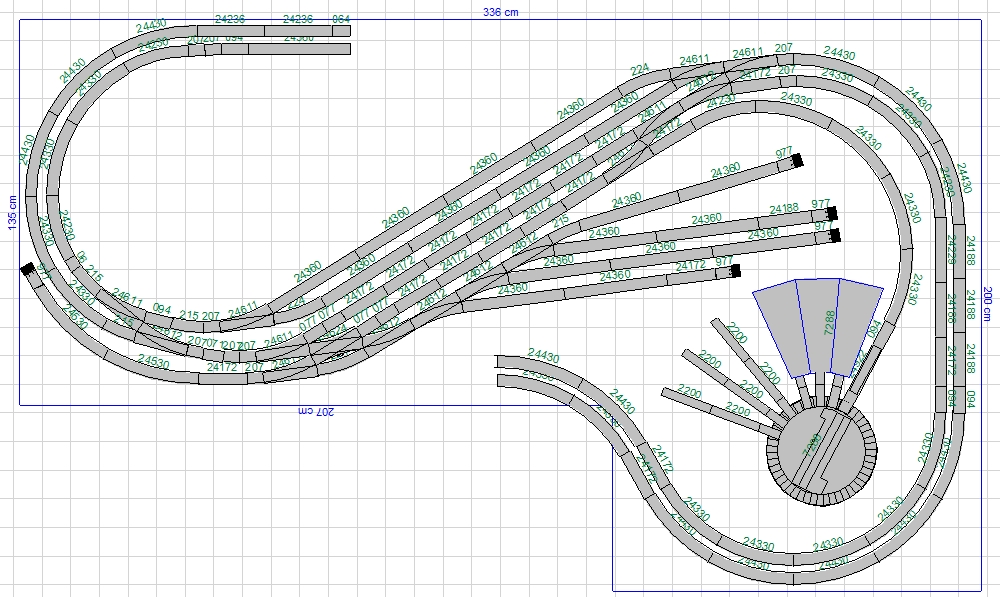

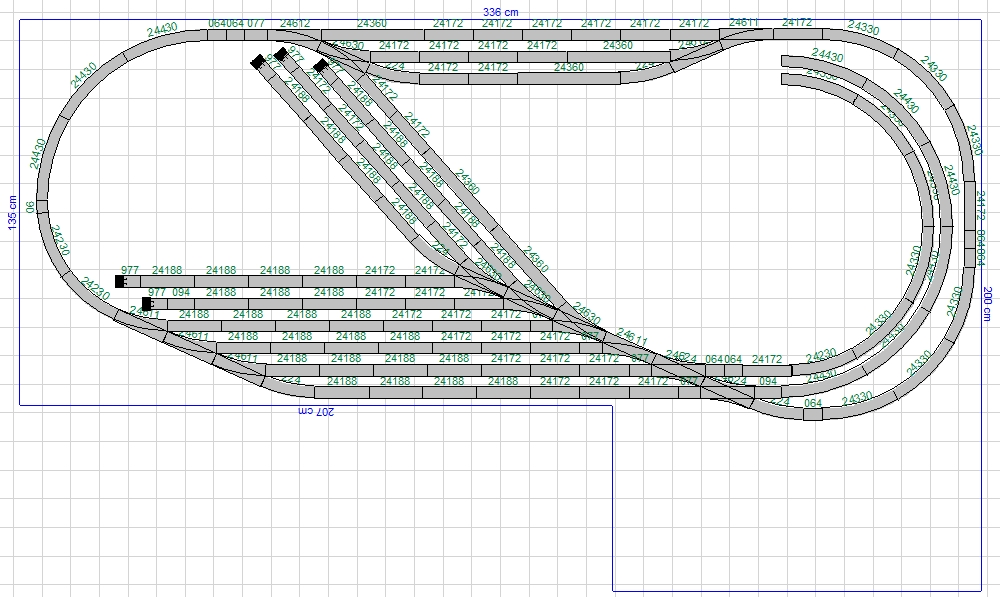

her er så stationen

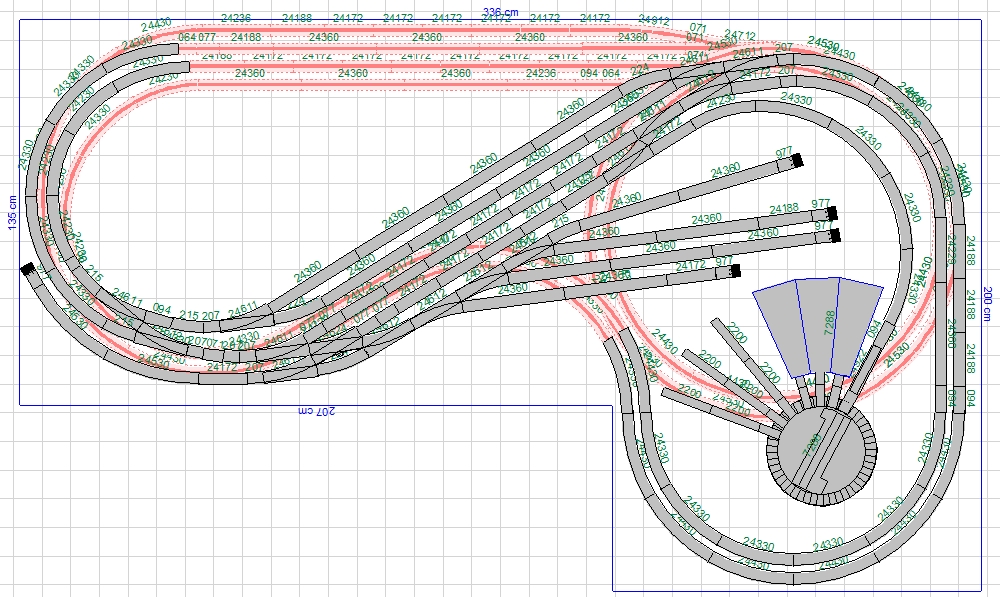

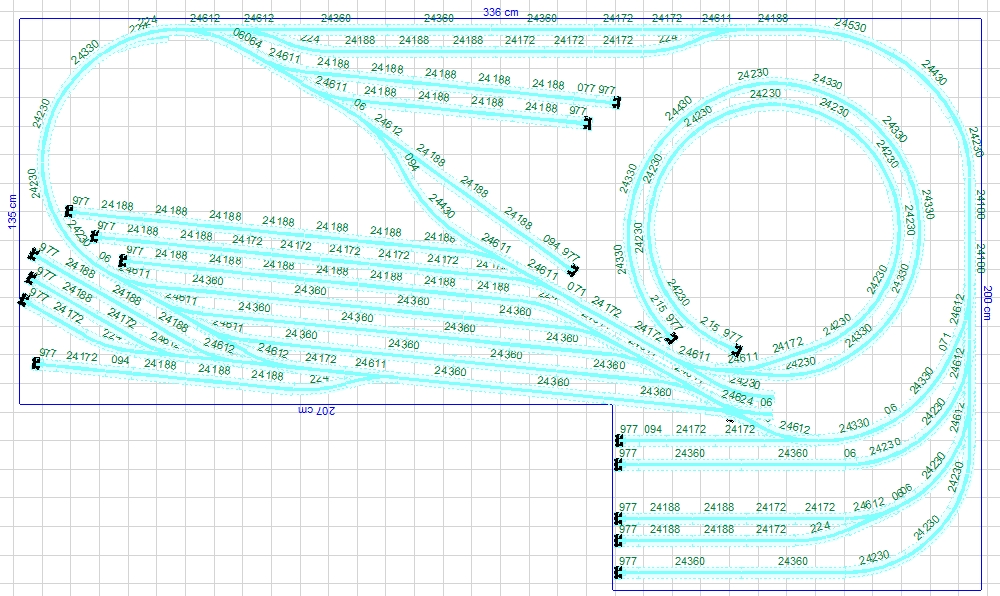

her er så den skjulte banegård.
med op til 21 opstillingsspor.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej alle,

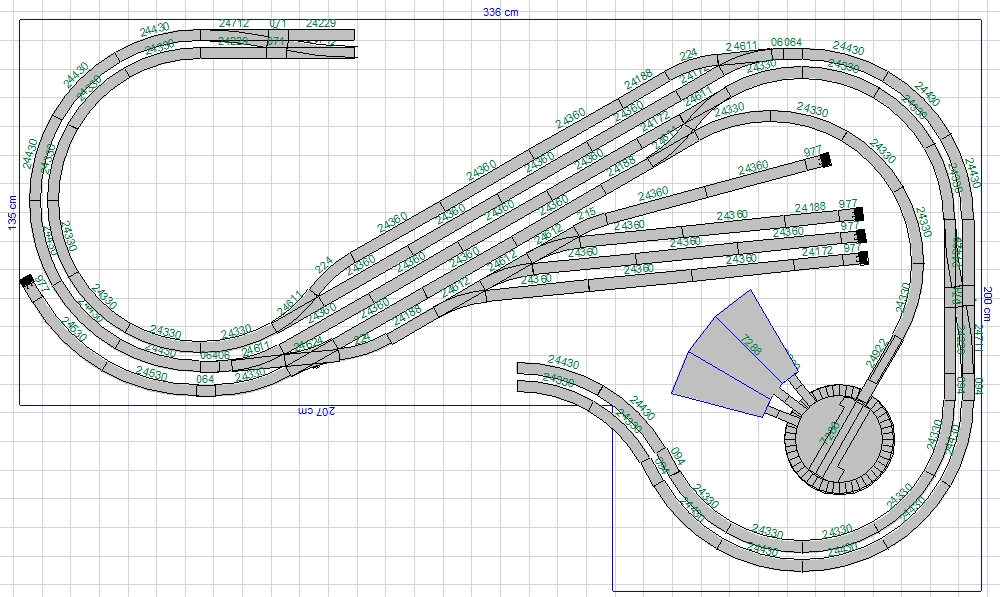

her er så mellemlaget.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
ser interessant ud men desværre er det kun den lange side hvor det må gå ud over kanten
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
ser interessant ud men desværre er det kun den lange side hvor det må gå ud over kanten
Vil det sige at det hjørne på stationsplanen der er uden for skal ændres?
Er det et lille værelse, eller hjørne af et større?
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
ser interessant ud men desværre er det kun den lange side hvor det må gå ud over kanten
Vil det sige at det hjørne på stationsplanen der er uden for skal ændres?
ja den gamle går nok ikke med til at skære et hul i væggen
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575

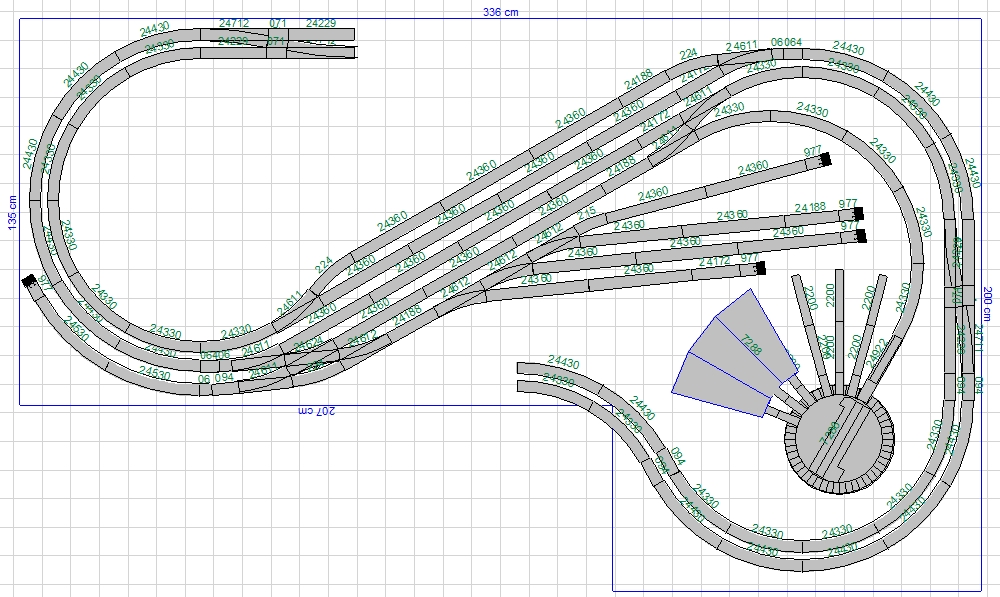

Hej,

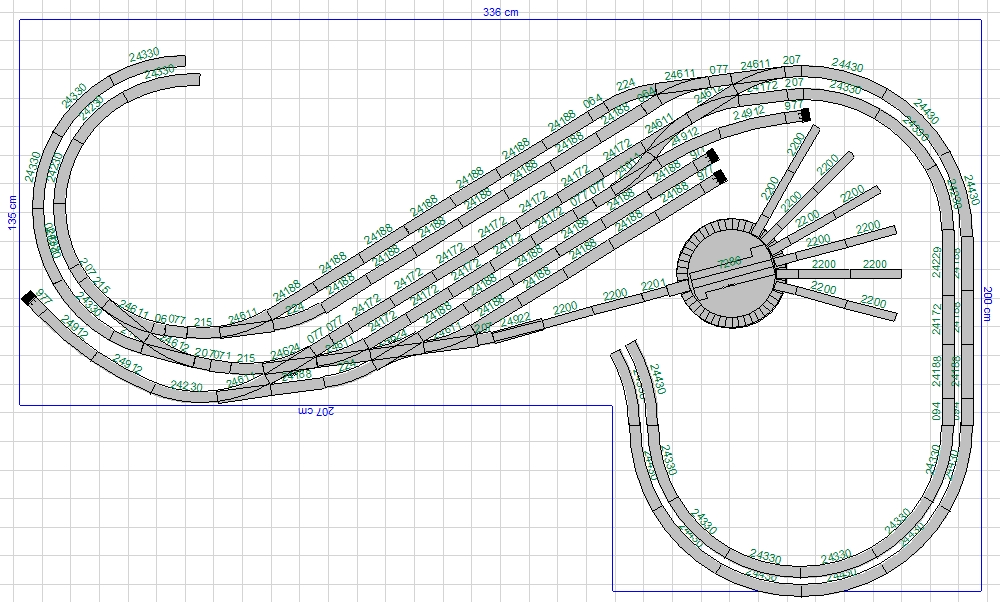

så må det vel være som her.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
Hej,
så må det vel være som her.
ja der skal nok lidt små ændringer til men det ser da interessant ud
har du et nyt billed af mellemlaget?
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575

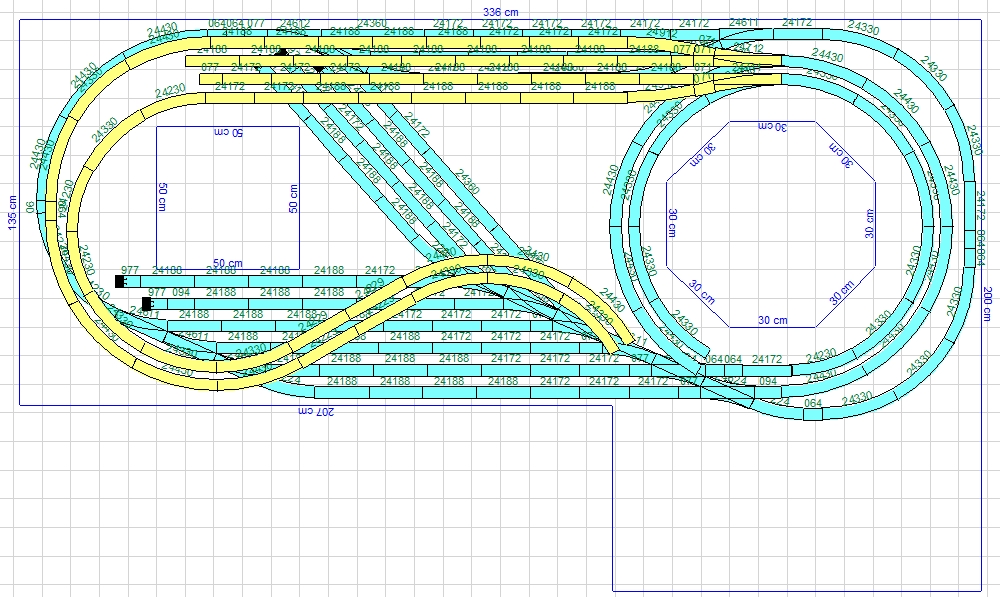

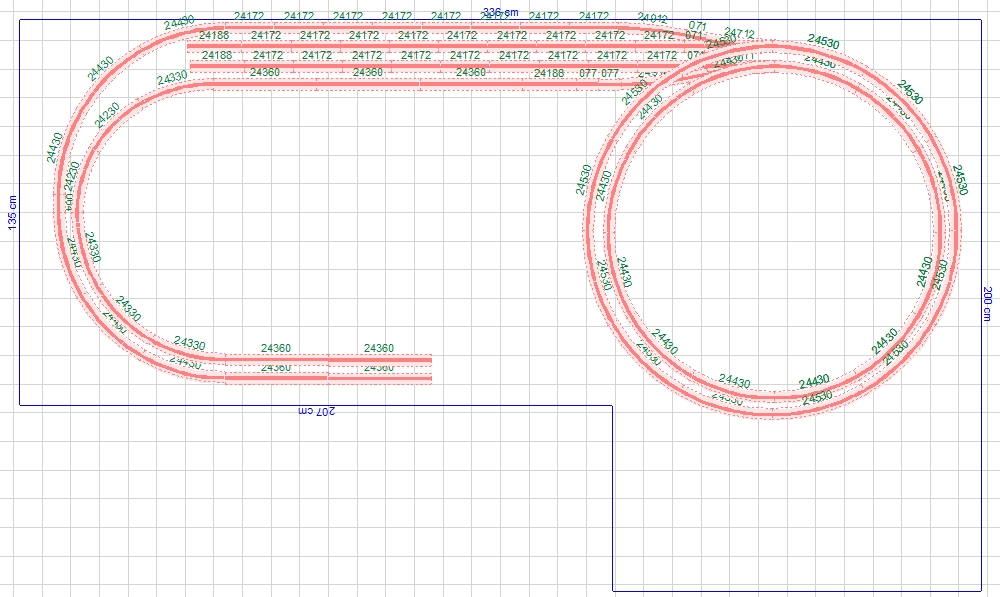

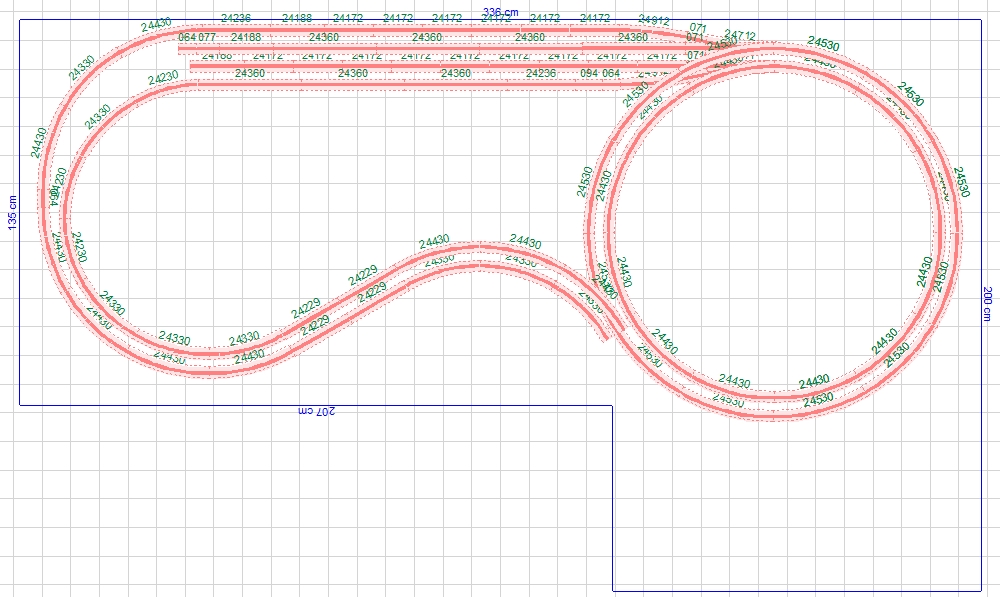

Nyt mellemlag
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
super tak det ville jeg kigge lidt nermere på
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
super tak det ville jeg kigge lidt nermere på
Kik du bare, og det må alle i andre da også. :) :)
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
og lige en ting til hvordan ville du forbinde det nederste lag og mellemlaget?
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
og lige en ting til hvordan ville du forbinde det nederste lag og mellemlaget?
Ved hjælp af helix i højre side
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
og lige en ting til hvordan ville du forbinde det nederste lag og mellemlaget?
Ved hjælp af helix i højre side
okay så tror jeg ikke at det yderste spor kan være der da frihøjden ikke er stor nok der
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
og lige en ting til hvordan ville du forbinde det nederste lag og mellemlaget?
Ved hjælp af helix i højre side
okay så tror jeg ikke at det yderste spor kan være der da frihøjden ikke er stor nok der
Efter min WinTrack tegning skulle der være plads nok. Ellers er det blot at afkorte de 4 spor i mellemlaget med nogle milimeter.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
ville det her så fungere?
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
bygger01
Så er der blevet mere tid til at "lege" med tog
Herning
Indlæg: 2.600
I mine øjne er Du endt med et layout næsten kun til faste stammer uden synlige spor til afsætning af godsvogne, og da udtræksporet i venstre er forsvundet, så skal evt. rangering forgå med brug af hovedsporet.
Muligheden for kørsel med en industri findes ikke, da der er lagt stor vægt på et stort remiseområde
Rangering i to underliggende niveauer er det ønskværdig !
Når der nu arbejdes med to underliggende verdener, så var det måske en mulighed at bruge forreste del af det midterste lag som værende synlig med en mindre rist / industri og på den måde få mere leg !
Jeg ved at det lettere sagt end gjort ......
Jørgen Steff. fra Herning
H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
ville det her så fungere?
Det ser rigtig ud. Men du har sløjfet mulighederne for rangering.
En drejeskive med så mange stikspor hører hjemme på større stationer.
Noget helt andet er at du skulle have fortalt at det er langsiden der er front på anlægget. Dette tror jeg ville give en anden løsning.
Måske du i helix skal anvende 530 og ikke 330 kurveskinner.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
er det her bedre?
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej Simon,
nok nærmere sådan.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Har også ændret på bundplan.
Dette for at du kan komme op/ind til uheld i venstre side af planen.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
Hej Simon,
nok nærmere sådan.
Ja det var også en mulighed syndes dog det bliver noget zik zak hvis man skal fra spor 4 og ind på sidesporet i hjørnet
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej Simon,
nok nærmere sådan.
Ja det var også en mulighed syndes dog det bliver noget zik zak hvis man skal fra spor 4 og ind på sidesporet i hjørnet
Sidesporet i hjørnet er udtræksspor og skal bruges når du skal rangere.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
Hej Simon,
nok nærmere sådan.
Ja det var også en mulighed syndes dog det bliver noget zik zak hvis man skal fra spor 4 og ind på sidesporet i hjørnet
Sidesporet i hjørnet er udtræksspor og skal bruges når du skal rangere.
Ja den er jeg med på
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej, lige for at vise hvad jeg mener.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
Hej, lige for at vise hvad jeg mener.
ja dog ville hullet i højre side ikke kunne være så stort når helixen skal være der
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej, lige for at vise hvad jeg mener.
ja dog ville hullet i højre side ikke kunne være så stort når helixen skal være der
Er rettet
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
stenlille banen
skole
Indlæg: 959
Ja jeg ville lige tænke lidt over det er brugt 12,000 på under 2 måneder så skal vist lige have sparet lidt op igen
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
stenlille banen
skole
Indlæg: 959
er der en med wintrack som har muglighed for at gemme de her 3 i et dokument?
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
er der en med wintrack som har muglighed for at gemme de her 3 i et dokument?
Det har du vel allerede nu.
Ellers er den her.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
bqg
Indlæg: 1.102
er der en med wintrack som har muglighed for at gemme de her 3 i et dokument?
Jeg formoder du kun har demoversionen og derfor ønsker at få dem samlet i en fil som du kan åbne når der er behov.
Hvis det er tilfældet, mangler der nogle oplysninger om højder, skjulte strækninger m.m. hvis resultatet skal kan bruges.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
stenlille banen
skole
Indlæg: 959
er der en med wintrack som har muglighed for at gemme de her 3 i et dokument?
Jeg formoder du kun har demoversionen og derfor ønsker at få dem samlet i en fil som du kan åbne når der er behov.
Hvis det er tilfældet, mangler der nogle oplysninger om højder, skjulte strækninger m.m. hvis resultatet skal kan bruges.
ja har kun demo udgaven så kan desværre ikke selv gemme
og mål osv. behøver man da ikke for at samle dem i et dokument?
mvh, simon / stenlillebanen
______________________________________________
H0 3-skinne drift Digital styring ECoS I
http://rc-elektronik.dk/
bqg
Indlæg: 1.102
ja har kun demo udgaven så kan desværre ikke selv gemme
og mål osv. behøver man da ikke for at samle dem i et dokument?
Det har du ret i, men hvis man feks vil benytte 3D så!!
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
