Jeg har brug for en vendesløjfe for enden af mine moduler.
Vedlagt er lidt billeder:

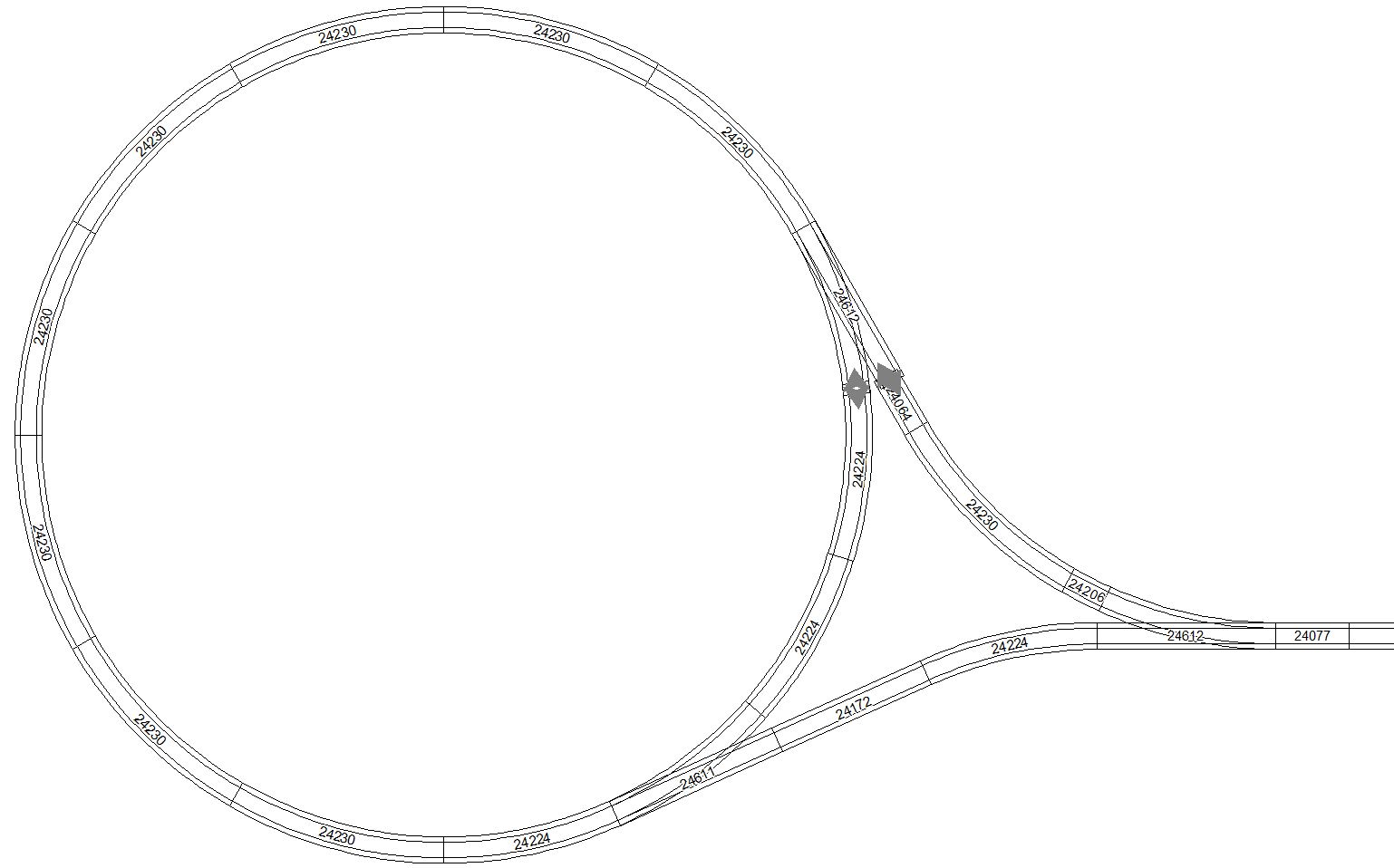

'Hele sløjfen' viser sporplanen,

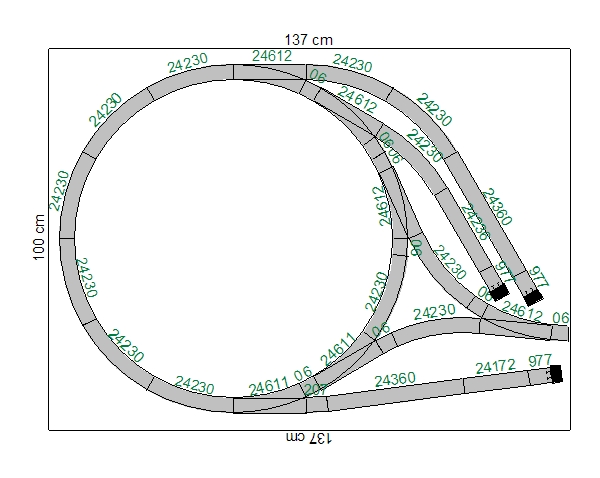

'Sportrekant' viser mit bedste bud på en C-skinne trekant, der kun strækker det tiltænkte ganske lidt,

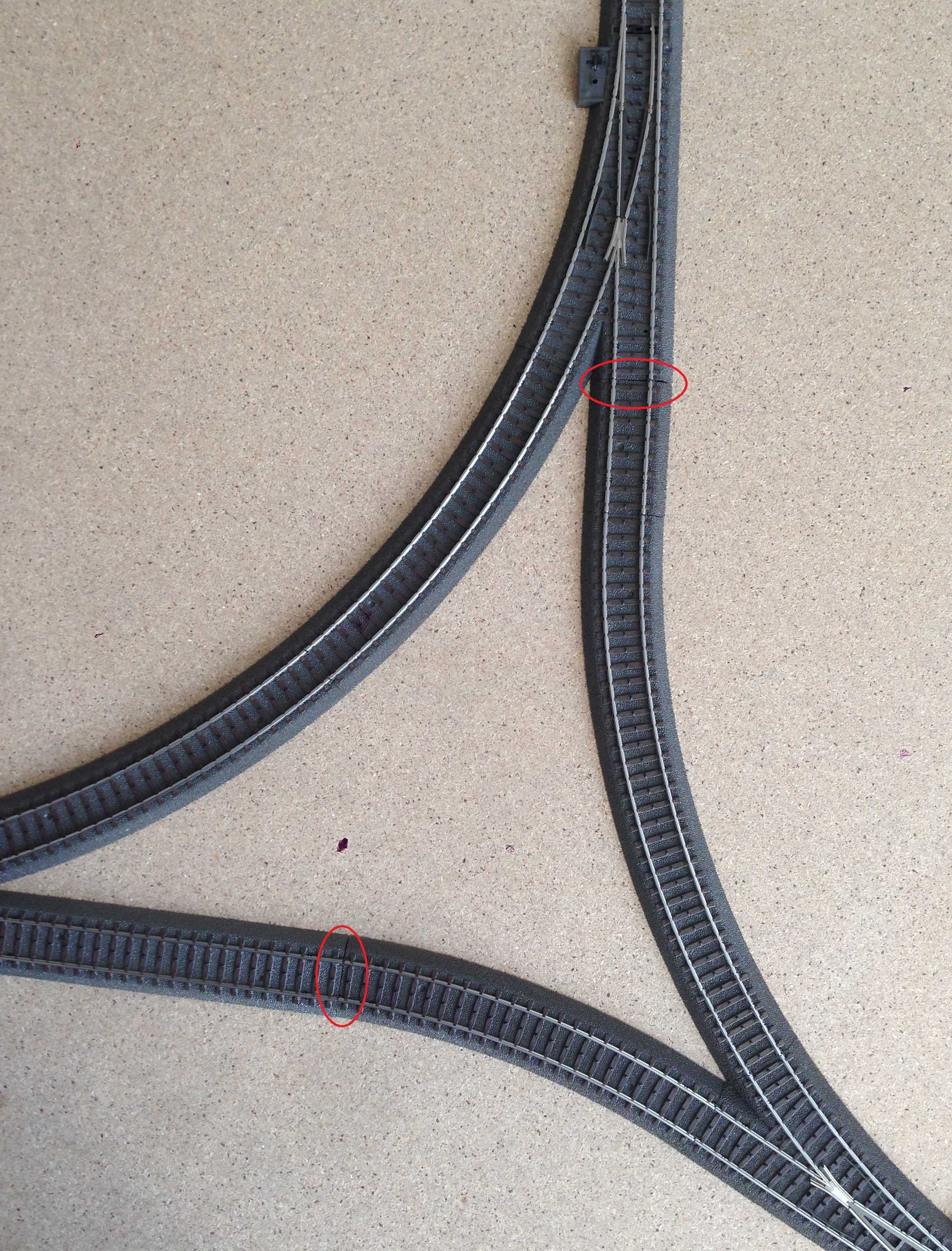

og i 'Sportrekant realiseret' viser et par røde boller, hvor der er behov for tilgivelse.
Jeg forventer ikke problemer under kørsel, når skinnerne blot ligger fast (det klarer limpistolen hurtigt).
Har I kommentarer eller evt bedre forslag?
mvh niels peter
DK-2720
Attachment | Størrelse |
---|---|
Hele sløjfen.JPG | 104.55 kB |
Sportrekant.JPG | 79.85 kB |
Sportrekant realiseret.jpg | 726.95 kB |
Bent_P
Jyllands hovedstad
Indlæg: 1.595
Søg evt inspiration her: http://www.stummiforum.de/viewtopic.php?f=15&t=46016&start=75#p782894
Hilsen Bent P.
Märklin gennem 40 år, M, K og C-skinner
Litra P
Indlæg: 1.852
Hej Niels Peter,

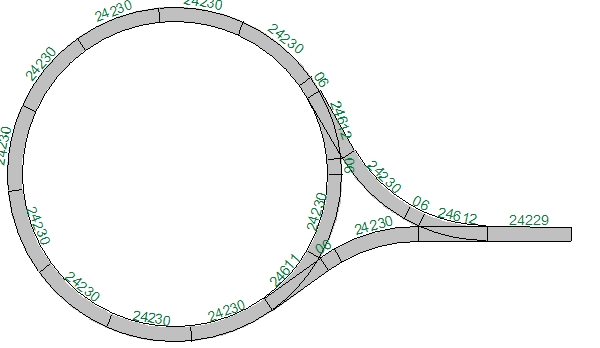

Her er der en optimeret trekant og sløjfe, du sparer plads og geometrien stemmer.
Venlig hilsen
Litra P
Märklin C, Digital, C-spor, Danmark, epoke III...
nipe
Vanløse
Indlæg: 474
Tak til både Bent_P og Litra P fra Niels P
for god inspiration.

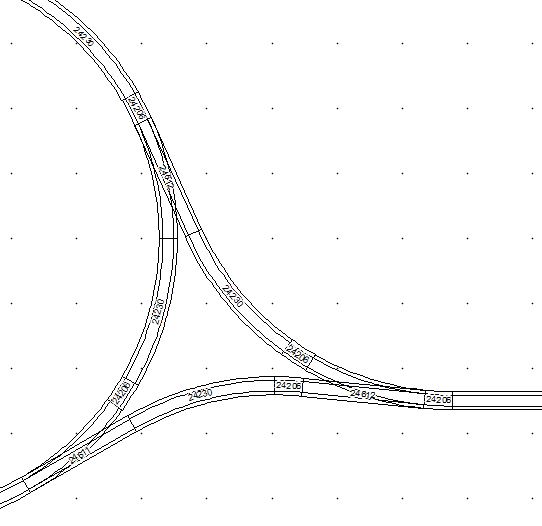

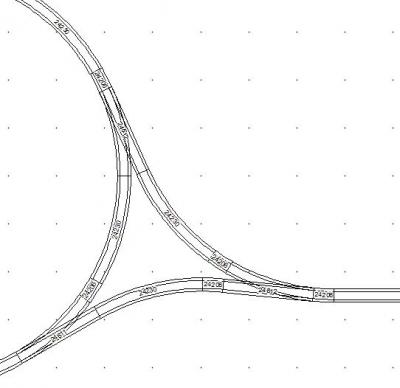

Så bliver det sådan (så ind-/udkørsel til højre passer med midte af 50cm-modul):
mvh niels peter
DK-2720
kylle
altmuligt
Dianalund
Indlæg: 496
Hej N P
er det kun til hjemmebrug eller er det også noget vi skal se på træf og køredage .
Christian
http://3modul.dk/
nipe
Vanløse
Indlæg: 474
Det blir et mobil-modul - max længde (1,6m) og bredde (1m) er bestemt af Merivaen
Godt tur i det tekniske museum,
mvh niels peter
DK-2720
Litra P
Indlæg: 1.852
Hej Niels Peter,
Meget pæn løsning, men du har et problem der dog kan løses. Med det nuværende forslag er det kun muligt at lade et tog køre ind i sløjfen og så lade dette returnere enten med det samme eller på et senere tidspunkt.
Det er teoretisk muligt at lave et overhalingsspor til venstre på planen, men du kommer op i nærheden at de maksimale mål og det hele bliver nok lidt for besværlig at bakse ind og ud af bilen.
Indenfor den nu brugte plads er det imidlertid muligt at placere en række sidespor. Se skitsen nedenfor...
Jeg forestiller mig at det længste spor kan bruges til et styrevognstog, eksempelvis med oprangeringen MO-CLS. De andre spor kan udnyttes til omrangering af vogne eller lokomotivveksel. Det hele er optisk ikke så kønt, men man kan jo bygge en skærm op ud imod publikum. Denne kan i øvrigt så bruges som opslagstavle, hvor oplysninger om anlægget, det rullende material og lignende kan hænges op. Indgangen til sløjfen - eller den store vide verden - kan skjules ved at sporet på det næste modul kort før det når sløjfen kører under en bro og derefter forsvinder ind i en tyk skov.
Håber du kan bruge ideen til noget.
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
nipe
Vanløse
Indlæg: 474
Tak for din omtanke.
Modulet har egentlig 3 formål:
- hjemme, som vendesløjfe lige efter en station. Her skal toget blot retur og opstilles på stationen
- hjemme, til programmering og test samt tilkøring af lok og vogne. Et modul der lige kan tages med i arbejdsværelset og forsynes fra min M Mobile Station 2.
- ude, til køredag i 3mo.
Du har inspireret mig til et kombineret opstillings- og programmeringsspor. Ved hjælp af kontakter og sikkerhedszone bør det kunne lade sig gøre at programmere medens resten er 'live' og ikke mindst være adskilt for af-/påsætning af lok og vogne, uden at en kortslutning forplanter sig. Nyttigt både hjemme og til køredag.
Jeg vender tilbage med Info, og nok flere spørgsmål (bla om hvor jeg finder en lille multiprotokol booster med input fra kørestrøm med optokobler, og gerne saml-selv. Jeg skal også bruge til en skyggebanegård)
mvh niels peter
DK-2720
nipe
Vanløse
Indlæg: 474
(Beklager det store billede)

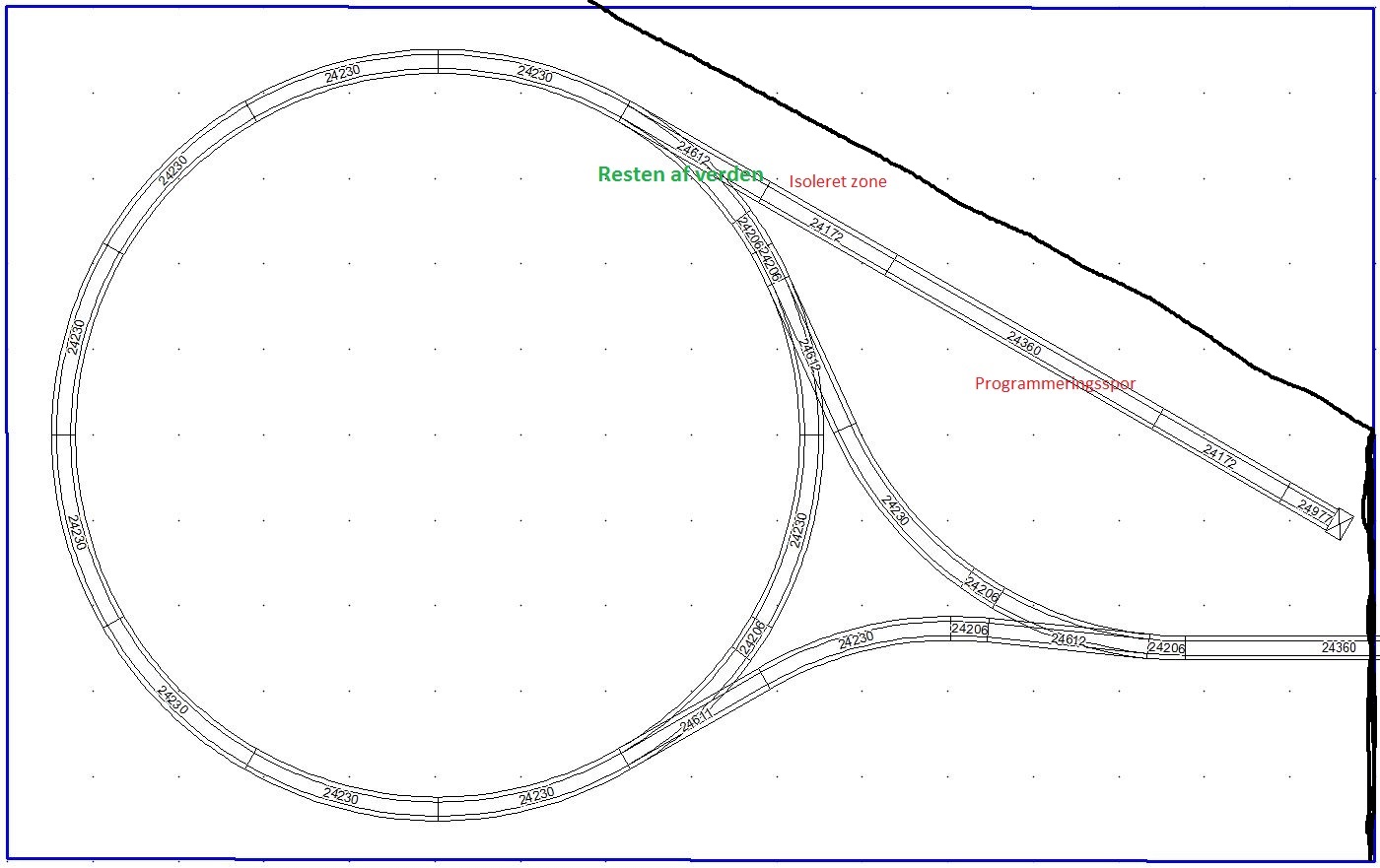

Her er mit layout. Her viser den tykke sorte streg snit mod 3mo modulerne og den skrå tynde hvor jeg vil korte pladen af.
Det må være muligt at lave en kontakt der kobler kørestrøm for Resten af verden, Isoleret zone og Programmeringsspor, således at:
1) Alle tre forsynes med samme kørestrøm
2) Resten af verden får kørestrøm, medens Isoleret zone og Programmeringssporet er strømløse
3) Resten af verden får kørestrøm, Isoleret zone er strømløs og Programmeringssporet er forbundet med min Mobile Station 2 eller Sprog.
Nu mangler jeg blot at finde omskifteren, en lille booster og så at spejlvende hele molevitten (Jeg kom lige til at gentænke anvendelse i min kælder )
Kan I hjælpe mig med at finde en Saml-selv eller GørDetSelv booster, som tager signalet fra normal kørestrøm over en optokobler. Jeg har IKKE behov for tilbagemelding om kortslutning osv til en kommandopost.
Umiddelbart tænker jeg på boostere fra ldt (men kan den forsynes fra kørestrøm, uden at lave problemer 'baglæns') eller Sprog (ikke multiprotokol).
mvh niels peter
