Forslag til sporplan i str. N

Kn du ikke vise en skitse med mål? De angivne tal giver ikke mening, i hvert fald ikke for mig.

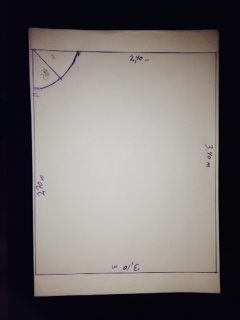

Håber, denne skitse giver mere mening.

vh Lars

Hej Lars,

prøv at kikke lidt på denne side

http://www.moba-trickkiste.de/wie-macht-man-planen/datenbank-gleisplaene.html

Med mål på frivægge vil du med en anlægsbredde have ca 10 cm til at komme ind i rummet, så enten siden 2,1 eller 2,7 skal afkortes med ca. en meter.

Når du siger epoke III mener du så dampdrift? og diesel eller kun diesel?
Hvor lange tog?

Hej Hans Kurt.

Jeg har lagt et billede med en skitse op, så jeg mener, at jeg har taget højde for døråbningen.

Mht epoke III: en lille smule damp, men mest diesel. Længde på tog synes jeg ikke skal være længere end 50 cm.

Vh

Lars

50 cm det var ikke meget, er det ikke lige kort nok, nu er det jo i N, men det er kun 2 personvogne + loko
Ligger du fast på minitrix skinner?
Du har ikke overvejet Peco, der er større udvalg i sporskifter, men hvis du har skinnemateriel i forvejen så er det naturlig vis det der skal bruges.

Med hensyn til døren, prøv at tegne rummet på et stykke papir i nogenlunde målestoksforhold, hvis du så tegner anlægget ud fra dine mål, med en bredde på 80 cm, vil du få ca 15 cm afstand mellem hjørnerne nede ved døren

Ja, jeg har selv opdaget det med de 50 cm, så 1 m er nok mere passende (1 loko + 5 vogne).

Mht Minitrix, så er det det, jeg har nogle skinnenr i. Kan Peco og Minitrix passe sammen? For så har jeg ingen problem med at bruge Peco.

Det er gået op for mig, hvad du mener med pladsen i rummet i forhold til døren, så på væggen i den smalle side (2,4 m) regner jeg med, at lave en meter fri, så man kan komme ordentligt ind af døren. Dvs der "kun" bliver 1,4 m på den side til anlægget.

Vh

Lars

Hej Lars,

vil en bro foran døråbningen være en mulighed, så du kan køre hele vejen rundt.?

Har du kikket på det link jeg har henvist til?

Hej Lars,

kan det ikke være op til os der evt. vil hjælpe dig, om det skal være på den korte eller lange side eller evt. begge sider der skal afkortes.

Dette for at få et layout/sporplan der udnytter det areal der er til rådighed.

Et gangareal på 60 cm. vil jeg mene er passende.

Hej Lars,

kunne noget i denne retning bruges?

http://www.moba-trickkiste.de/wie-macht-man-planen/datenbank-gleisplaene.html?id=79&task=view&total=142&start=134

du kan her læse at PECO, ROCO og MINITRIX kan blandes.

nedenstående er en anden mulighed.

http://www.moba-trickkiste.de/wie-macht-man-planen/datenbank-gleisplaene.html?id=78&task=view&total=142&start=133

http://s146911696.online.de/wb/wb01.htm

Jo, jeg er helt med på, at dem, der evt. vil hjælpe mig, selv bestemmer, hvor pladsen tages fra til gangareal. Og mht en bro foran døren, så lyder det som en spændende idé.

Dine links ser spændende ud, men det er ikke helt det, jeg går efter.

Der må også gerne være en rundnedkørsel på banen ned til skyggebanegården. Og hvis det er, må der gerne være flere rundnedkørsler på banen, da jeg kan få min far til at bygge dem:-).

Vh

Lars

Hej igen.

Nu har jeg prøvet at tegne en sporplan i hånden.

Jeg vil gerne høre jeres kommentarer omkring min sporplan.

Og så vil jeg høre, om der er nogen, der har lyst til at tegne den i et "rigtigt" sporprogram for mig, da jeg ikke kan finde ud af det via computeren.

HilsenLars

Hej Lars,

Drejeskiven skal vel ud på dobbeltsporet eller den ene endestation på sidesporet.

Hvad er meningen med de 5 spor i bunden?

Angående det at lave et layout vil nok i første omgang tage 3-4 timer, så det er en del timer der skal bruges for at hjælpe dig.

Hej Lars

Vedhæftet er der lidt omkring forskellige forhold der måske kan være til hjælp.

Er det en modeljernbane eller en 'køren rundt og rundt' du vil bygge - eller en kombination ?

Brug eventuelt et sporplanlægningsprogram, f.eks et gratis: SCARM.

- held og lykke med projektet.

Der er flere ting, der kan give problemer med dit projekt.

Når du tegner, skal du tænke på geometrien i dit valgte sporsystem, med de begrænsninger det giver, det mener jeg sporskifters afvigelse/længde af skinner/radius på kurver m.m. Der er en del på skitsen der meget svært lader sig udføre.

Din venstre station til tunnelindgang under fjorden vil du ikke kunne holde stigningen < 2%

Udfletningen til dine skyggebanegårde bliver lange, hvilket reducerer længden.

Du vil stadig have problemer med døren, du stopper 70 cm før døren på begge sider, det giver en meget smal dør, men når du har en banebredde på 40 cm på den ene endevæggen, har du 30 cm luft til banen på langsiden.

Jeg tror du skal prøve at begrænse dit antal stationer, til en stor station på hovedstrækningen og måske to sidebanestationer. Din hovedstation kunne ligge ned til fjorden, med en lille havn. Hvis du kører enkeltsporet strækning, vil du spare meget i udfletning til stationen, dit maskindepot kan have to afdelinger, så hovedbanen har drejeskive og sidebanen måske kun en lille remise.

Hvis du ikke har købt skinnemateriel, var det måske en ide at benytte Peco, hvor der er flere sporskifter til rådighed, men der skal man benytte flex.

Hvor lange tog forventer du at skulle køre med?
Hvordan skal anlægget styres, skal det styres manuelt, eller skal det køre automatisk, hvor du nyder togene uden at skulle bekymre dig om signaler og sporskiftestilling.

Hvilke sporplanlægningssoftware har du?
Det kunne jo være der var nogle der kunne vejlede dig!

Hej Lars

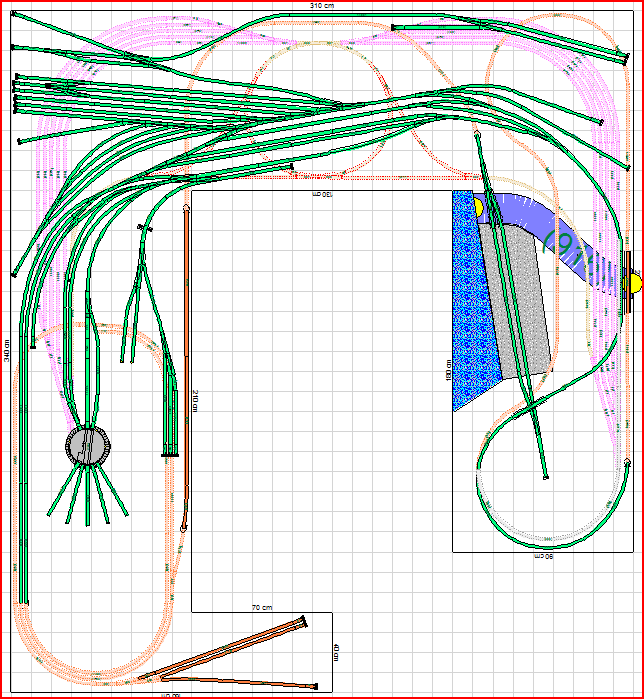

Et lille forslag jeg har tilpasset dine mål.
Det er en enkeltsporet hovedbane med en lille sidebane, og en havn.

Fra stationens højre side løber banen over en kanal til skyggebanegården i højre side. Der kan vælges tomt spor på skyggebanegården, returnere til højre side eller køre til stationens venstre side.

Fra stationens venstre side løber hovedbanen og sidebanen bag maskindepotet. Hovedbanen løber til skyggebanegård i venstre side. Der kan vælges tomt spor på skyggebanegården, returnere til venstre side eller køre til stationens højre side.
Sidebanen har udfletning til havnen, der løber langs forkanten, under stationen og over kanalen.
På sidebanens endestation er der et godsspor.

det ser godt ud, det vil jeg hele sikket tage med i mine overvejelser

lars

Hej HK,

mangler du ikke lidt i det skjulte. Du mangler vist noget i området under drejeskiven.

Ellers et fint forslag.

Tænkte godt du ikke kunne nære dig,

Jeg så det godt, men sporskiftet ville ikke opdatere filen, men der er et spor der ud til skyggebanegården, jeg har ikke finpudset endnu men du kan godt få filen at kikke på.
Der skal justeres højder og sporet under remisen skal også justeres.

Jeg vedhæfter to filer, en med minitrix og den tilpassede med Peco jeg startede med.

Hej Lars

Her er lidt inspiration til din bane.

Dine mål minder lidt om den plads jeg bruger til min hovedbane. min er 230 x 310.

Jeg har lavet min bane til 1 m togstammer, og det fylder faktisk en del, når man skal have flere perronspor/opstillingsspor

Jeg bruger fleischmann skinner uden balast(tidl. roco) udelukkende pga. prisen.

http://www.sporskiftet.dk/blogs/baungaard/opdatering-af-layoutet
