Ole Vedel

Indlæg: 1.088

PB  Blog  Hjemmeside

Tegning af trafiklys signal

Jeg vil bygge nogle trafiklys signaler, men mangler tegning / mål

Er der nogen som har en tegning, eller måske fået et signal med, på vej hjem fra en fest, og ku tage nogle mål ?

Det skal være den standard type som Dansk Signal Industri (DSI) har lavet fra 60érne og frem til de blev af led typen.

Den type som på foto.

De står stadig mange steder, og lykkes det ikke at finde de mål, må jeg ud med trappestige og målebånd.

Mvh. Ole VedelBillede







Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 658

PB  Hjemmeside

Jeg har ikke lige målene på signalet, men jeg kan fortælle, at diameteren på selve de farvede lys er 30 cm. Så burde du kunne studse dig til resten rimeligt præcist.

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


Leif Mikkelsen

Pensionist

Indlæg: 36

PB  Blog

Hej Bo

Jeg kender ikke det nøjagtige mål på lysåbningen i de traditionelle danske trafiklys  - rød/gul/grøn!  - men 30 cm. i diameter er de ikke!!

Venlig hilsen

Leif

__________________

Modeljernbane i spor-N

Opbygget i moduler

Lige nu: ca. 25 m spor

Like 1 kan lide
Top


TireBurner

Herlev

Indlæg: 110

PB

Se her: https://www.retsinformation.dk/Forms/R0710.aspx?id=139506#Kap8

§ 228: Som signalgiver for det gule blink ved fodgængerfelter skal anvendes 1-lys lanterner med 30 cm diameter

__________________

Mvh
Dennis

Igang med at opbygge DCC-anlæg. Primært dansk epoke V-VI

Like 0 kan lide
Top


nktog

Indlæg: 110

PB

De gule lamper over fodgængerfelter er større end de alm. lyskurver.

Det eneste jeg lige kunne opspore var et tysk firma der bl.a. laver de lyskurver man bruger ved vejarbejder - jeg gætter på at de er standardstørrelse - og ifølge reservedelslisten heri er de 210mm

http://www.berghaus-verkehrstechnik.com/fileadmin/PDF_englisch/Operation...

På samme hjemmeside er masser af nærbilleder - om der også er tegninger ved jeg ikke.

mvh

Niels Kristiansen

Like 1 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

:)



lyskurve 20/21cm åbning

Billede



fodgængerfeltblink 30 cm åbning

Billede

mvh

henning h087

__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 3 kan lide
Top


Marklin4me

Indlæg: 547

PB

Hejsa

Målene findes i dette link §231 : https://www.retsinformation.dk/forms/R0710.aspx?id=146470



__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin Digital

medlem af MIST-ZEALAND og MJK Nordbanen

 www.marklinfan.dk

Like 0 kan lide
Top


vectra

Bygningsingeniør

Tisvildeleje

Indlæg: 99

PB  Blog

@ Ole.

Hvis selvbygger trangen ikke tager magten fra dig kan du evt købe de danske lyskurve færdige byggesæt.

Se fx dette link:  http://www.niceled.dk/product_info.php?cPath=61&products_id=688

Vh Vectra (Torben)

Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.088

PB  Blog  Hjemmeside

Marklin4me skrev:



Hejsa

Målene findes i dette link §231 : https://www.retsinformation.dk/forms/R0710.aspx?id=146470

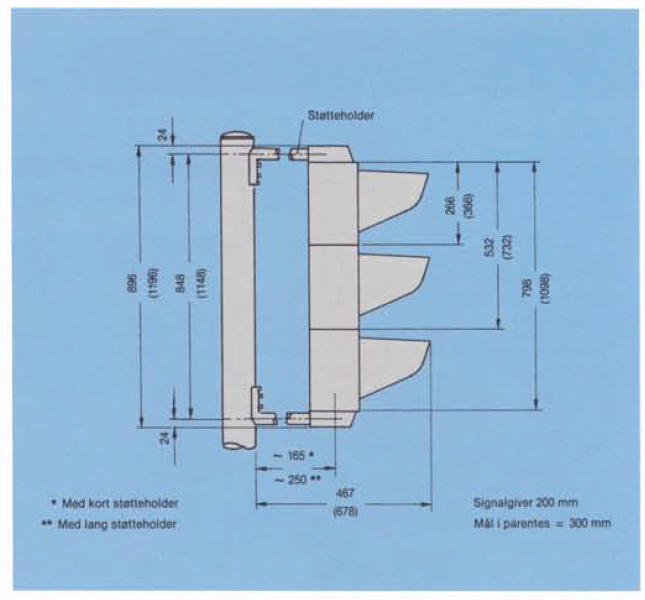

Tak, dette link førte til en underleverandør,  Dansk trafik teknik, og her er en lille tegning.

Den viser at lampeglasset findes både som 20 og 30 cm.

Så jeg kørte en tur med en tommestok, og alle de lampeglas jeg  så, er 20 cm.

Det virker som de lyskurve der hænger over kryds er større, om de er 30 kan jeg ikke afgøre.

Men dem som er relevant til modeltog sidder  på en rørstander, og de er 20 cm.

Mvh. Ole Vedel

Billede





Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 979

PB  Hjemmeside

Maaske er jeg galt paa den her, men hvorfor ikke anvende den stoerrelse som gaengse lysdioder nu engang har?!

Selv anvender jeg nogle lyskurver fra BUSCH eller BRAWA, som dog er efter tysk forebillede (og under alle omstaendigheder ikke saerlig detaljerede). Isaer det enkelte gule blink for fodgaengerovergang er saerdeles vellykket (omend at de somsagt bruger den samme gaengse stoerrelse lysdiode som ved 3-farve lyskurv.)

__________________

Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!

Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.088

PB  Blog  Hjemmeside

hxmiesa skrev:

Maaske er jeg galt paa den her, men hvorfor ikke anvende den stoerrelse som gaengse lysdioder nu engang har?!

Selv anvender jeg nogle lyskurver fra BUSCH eller BRAWA, som dog er efter tysk forebillede (og under alle omstaendigheder ikke saerlig detaljerede). Isaer det enkelte gule blink for fodgaengerovergang er saerdeles vellykket (omend at de somsagt bruger den samme gaengse stoerrelse lysdiode som ved 3-farve lyskurv.)

Det er der flere grunde til.

Jeg vil ha den rigtige farve til grøn. (signal grøn,blågrøn,kold grøn) de lyskurve som findes i 1:87 bruger en standard grøn led.

Kun dem her har en korrekt grøn led.

http://www.shop.modellautobahnen.de/

Men de er lavet til Tyskland og er derfor grå,  han vil lave med grøn "kasse" på bestilling, men det bliver en kostbar løsning.

Jeg får 6 lyskryds på mit anlæg, og  i Danmark er der i virkeligheden  mindst 3 signaler i hver retning, plus evt. fodgænger signaler, så løber det op.

Jeg vil lave dem med smd led for at få et mere skalatro signalhoved, og tanken var at 3D printe hovedet i 2 dele og lave masten i 1,8 mm messing rør.

Mvh. Ole Vedel









Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.088

PB  Blog  Hjemmeside

vectra skrev:

@ Ole.

Hvis selvbygger trangen ikke tager magten fra dig kan du evt købe de danske lyskurve færdige byggesæt.

Se fx dette link:  http://www.niceled.dk/product_info.php?cPath=61&products_id=688

Vh Vectra (Torben)

Hej Torben

Som jeg ser det, er det kun et print til styrring af en lyskurv han sælger ?

Mvh. Ole Vedel









Like 0 kan lide
Top


Mogens V.

Ex DSB

Indlæg: 96

PB

Hej til alle

Jeg har 2 lyskurve fra 60 - erne stående. Der har åbentbart været forskel på lyskurve landsdelene imellem.

Mine er lavet i metal, støbt over og underdel. Siderne er popnittet på endestykkerne.

 Lyskurve bagfra

De er købt af Esbjerg kommune og kvittering haves stadig.

De blev brugt til discotekslys, da de var lette at transportere på tagbagagebærer.

(Det var dog en god ide at medbringe kvitteringen, når man mødte politiet) Smile

Jeg beklager billedernes størrelse, jeg har gjort mit bedste.

Med venlig hilsen

__________________

Mogens V.

Gumjk som igen er medlem af DMJU

Like 0 kan lide
Top


lokalbanen

Indlæg: 161

PB  Blog  Hjemmeside



Ole Vedel skrev:

Jeg vil ha den rigtige farve til grøn. (signal grøn,blågrøn,kold grøn) de lyskurve som findes i 1:87 bruger en standard grøn led.

Husk også at den gule slet ikke er gul  Smile men brand gul (590-600 nm) og den røde er ikke så rød som jernbane signaler, rød (615 - 625 nm)  for vejsignaler.

__________________

/Bo (Aktuel status: 0 moduler, 0 meter skinne, 0 togsæt, 1 lokomotiv, samt 7 vogne)

Like 0 kan lide
Top


vectra

Bygningsingeniør

Tisvildeleje

Indlæg: 99

PB  Blog



Citat:

Hej Torben

Som jeg ser det, er det kun et print til styrring af en lyskurv han sælger ?

Mvh. Ole Vedel



Hej Ole.

Jeg tror faktisk du har ret. En nærlæsning af NiceLeds hjemmeside antyder ganske rigtigt, at det kun er styringen, han sælger. Jeg lod mig forvirre af forsidebilledet. Sad

Vh Torben



Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 979

PB  Hjemmeside

Ole Vedel skrev:
Det er der flere grunde til.

Jeg vil ha den rigtige farve til grøn. (signal grøn,blågrøn,kold grøn) de lyskurve som findes i 1:87 bruger en standard grøn led.

Kun dem her har en korrekt grøn led.

http://www.shop.modellautobahnen.de/

Men de er lavet til Tyskland og er derfor grå,  han vil lave med grøn "kasse" på bestilling, men det bliver en kostbar løsning.

Jeg får 6 lyskryds på mit anlæg, og  i Danmark er der i virkeligheden  mindst 3 signaler i hver retning, plus evt. fodgænger signaler, så løber det op.

Jeg vil lave dem med smd led for at få et mere skalatro signalhoved, og tanken var at 3D printe hovedet i 2 dele og lave masten i 1,8 mm messing rør.

Det er daelme nogle flotte lamper linket foerer til...  Mums!
Som den praktiske gris jeg er, ville jeg da foretraekke at daekke lamperne med lidt afmaskningstape, og farve kasserne i den farve du nu vil have...

__________________

Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.874

PB  Blog  Hjemmeside

Ole Vedel skrev:
Kun dem her har en korrekt grøn led.

http://www.shop.modellautobahnen.de/

Men de er lavet til Tyskland og er derfor grå,  han vil lave med grøn "kasse" på bestilling, men det bliver en kostbar løsning.

Ifølge dette link er trafiklysene lavet af Modellbahnwerk, og googler man det, finder man ud af, at de søreme også har en hjemmeside: Modellbahnwerk.

Kigger man lidt mere rundt på - den ikke alt for overskuelige - side, finder man ud af, at de sælger selve lyskurverne løst - og endda i "dunkelgrün", som vel er det, du efterspørger?

Dreilampiger Ampelkörper

Det er helt klart noget, jeg skal have kigget nærmere på. Smile

__________________

MVH
Lars

Like 0 kan lide
Top


Amatør

2750 Ballerup

Indlæg: 34

PB

Ole Vedel skrev:

Jeg vil lave dem med smd led for at få et mere skalatro signalhoved, og tanken var at 3D printe hovedet i 2 dele og lave masten i 1,8 mm messing rør.

Mvh. Ole Vedel

Hej Ole (og andre "3D printere"...)

Hvis du roder med 3D print og selv "tegner" delene, er du så villig til at dele filerne med os andre? Jeg har en 3D printer, men er absolut ikke en ørn til tegneprogrammer endnu, og så er det dejligt at kunne låne lidt her og der.

Jeg syntes at jeg tidligere har læst at der var planer om en kategori i forum for 3D printning, men det indlæg er flere år gammelt og jeg har ikke fundet det endnu!?! :bigsmile:  Men måske tiden er ved at være moden, men det vil jeg lade være op til Lars at afgøre...

Mvh.

 Brian

Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.088

PB  Blog  Hjemmeside

Lars Skjærlund skrev:

Ole Vedel skrev:
Kun dem her har en korrekt grøn led.

http://www.shop.modellautobahnen.de/

Men de er lavet til Tyskland og er derfor grå,  han vil lave med grøn "kasse" på bestilling, men det bliver en kostbar løsning.

Ifølge dette link er trafiklysene lavet af Modellbahnwerk, og googler man det, finder man ud af, at de søreme også har en hjemmeside: Modellbahnwerk.

Kigger man lidt mere rundt på - den ikke alt for overskuelige - side, finder man ud af, at de sælger selve lyskurverne løst - og endda i "dunkelgrün", som vel er det, du efterspørger?

Dreilampiger Ampelkörper

Det er helt klart noget, jeg skal have kigget nærmere på. Smile

Jeg har haft kontakt med  Modellbahnwerk, dels for at få et samlet tilbud og dels for at høre om han vil sælge de støbte messing dele løst.

Jeg syntes prisen for disse håndbyggede trafik lys er rimelig, ca. 220 kr for et standard signal med 3 lys.

Men da jeg til mine 6 lyskryds skal bruge omkring 50-60 signaler + 32 fodgænger signaler (det ene er et T-kryds) kom 3D print og selvbyg ind i overvejelserne.

Modellbahnwerk vil tilbyde -3% ved samlet køb, med en leveringstid på op til 40 uger, og de vil  ikke sælge dem som løsdele.

Jeg havde ikke set Lars link, som løse grønne signaler,  ca 150 kr  og  128 for fodgænger signalet.

Jeg vil se lidt mere på 3D print løsningen først.

Mvh. Ole Vedel













Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.088

PB  Blog  Hjemmeside

Amatør skrev:

Ole Vedel skrev:

Jeg vil lave dem med smd led for at få et mere skalatro signalhoved, og tanken var at 3D printe hovedet i 2 dele og lave masten i 1,8 mm messing rør.

Mvh. Ole Vedel

Hej Ole (og andre "3D printere"...)

Hvis du roder med 3D print og selv "tegner" delene, er du så villig til at dele filerne med os andre? Jeg har en 3D printer, men er absolut ikke en ørn til tegneprogrammer endnu, og så er det dejligt at kunne låne lidt her og der.

Jeg syntes at jeg tidligere har læst at der var planer om en kategori i forum for 3D printning, men det indlæg er flere år gammelt og jeg har ikke fundet det endnu!?! :bigsmile:  Men måske tiden er ved at være moden, men det vil jeg lade være op til Lars at afgøre...

Mvh.

 Brian

Hej Brian

3D filerne af trafiklys må du gerne få, når de er færdige. Andre objekter tager vi efterhånden.

Du skal dog være opmærksom på at 3D print til modeltog ofte går lige til kanten eller derover, af hvad den enkelte printer kan lave.

Og at man tegner objekterne til dette.

Specielt mindste vægtykkelse som på signalerne er 0,3- 0,4.  Det skal måske ændres for andre printere kan lave det.

Mvh. Ole Vedel









Like 0 kan lide
Top


Amatør

2750 Ballerup

Indlæg: 34

PB

Hej Ole

Jeg er med på at de helt små ting kan være en udfordring, men der skal da eksperimenteres. Man kan jo altid fræse lidt af tykkelsen indvendig om nødvendigt.

Da jeg har indtryk af at 3D printere er ved at finde vej ind i vores hjem, så ville det være oplagt at vi delte vores projekter, til fælles glæde. Jeg skal bare liiige finde tiden til at lære at bruge et CAD program, det er tilsyneladene ikke bare lige...

Der er jo også noget efterbehandling af emner, da de jo, endnu, ikke kommer ud med en perfekt glat overflade, men det er der også nogle løsningsforslag til ude på nettet, så man kan godt få lidt tid til at gå med at eksperimentere.

Mvh. Brian

Like 0 kan lide
Top
