Spor optaget - spor besat melder - uden elektronik til Märklins C-skinne

Hejsa,

Jeg har igennem et stykke tid pløjet nettet igennem for, at finde en løsning for en tilbagemelding uden elektronik.  Jeg er nu kommet frem til denne løsning, som jeg har lavet en lille vejledning til.

Og ja, den er skrevet her sent onsdag aften, så enkelte gramatiske fejl er der, men jeg retter det sammen med eventuelle kommentarer.

PDF vejledningen kan ses her : www.marklinfan.dk



God påske til alle

__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin Digital

medlem af MIST-ZEALAND og MJK Nordbanen

 www.marklinfan.dk

Like 2 kan lide
Top


Toget4

Indlæg: 41

PB

Da da,

Dette vil jeg afprøve, kan bruge det på skyggebanegård.

Hvad er muligheden for at lave kontaktskinne på midterlederen - hvor det slæbeskoen som aktiverer. Er det muligt ?

__________________

Mvh

jens

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.439

PB

"Begge transformatorers Stel (-) skal være fælles forbundet til 0-tilslutning på banen." Sætter du stel fra transformatorer der forsyner digitalstationen til 0-tilslutningen på banen, brænder du udgangstrinnet af på en moderne digitalstation. Pas på, hvad du råder til!

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Toget4

Indlæg: 41

PB



da da

Jeg er ikke sikker på at have forstået. Nu skal jeg køre analogt.

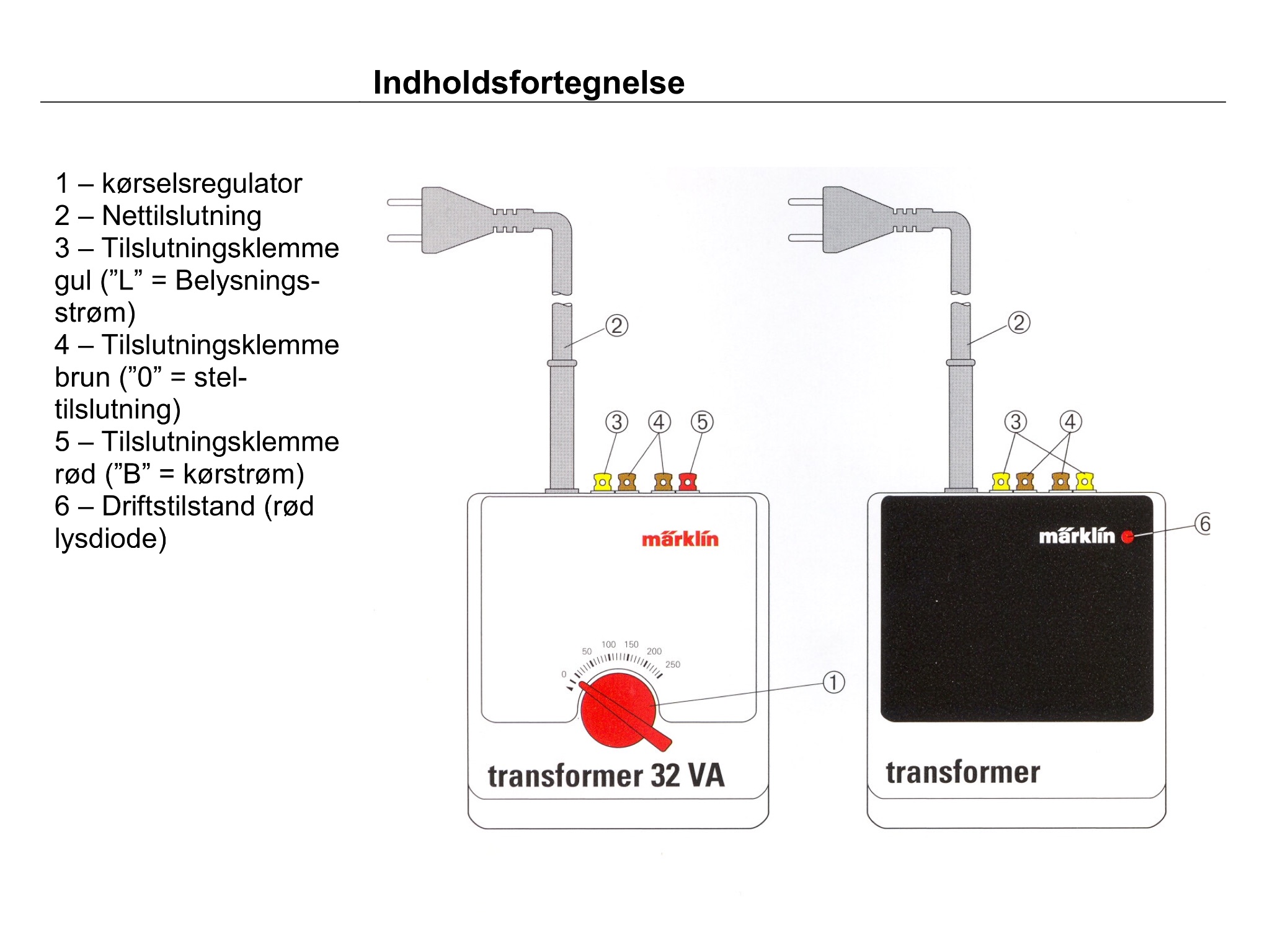

Men kigger jeg på følgende stel = 0



Billede

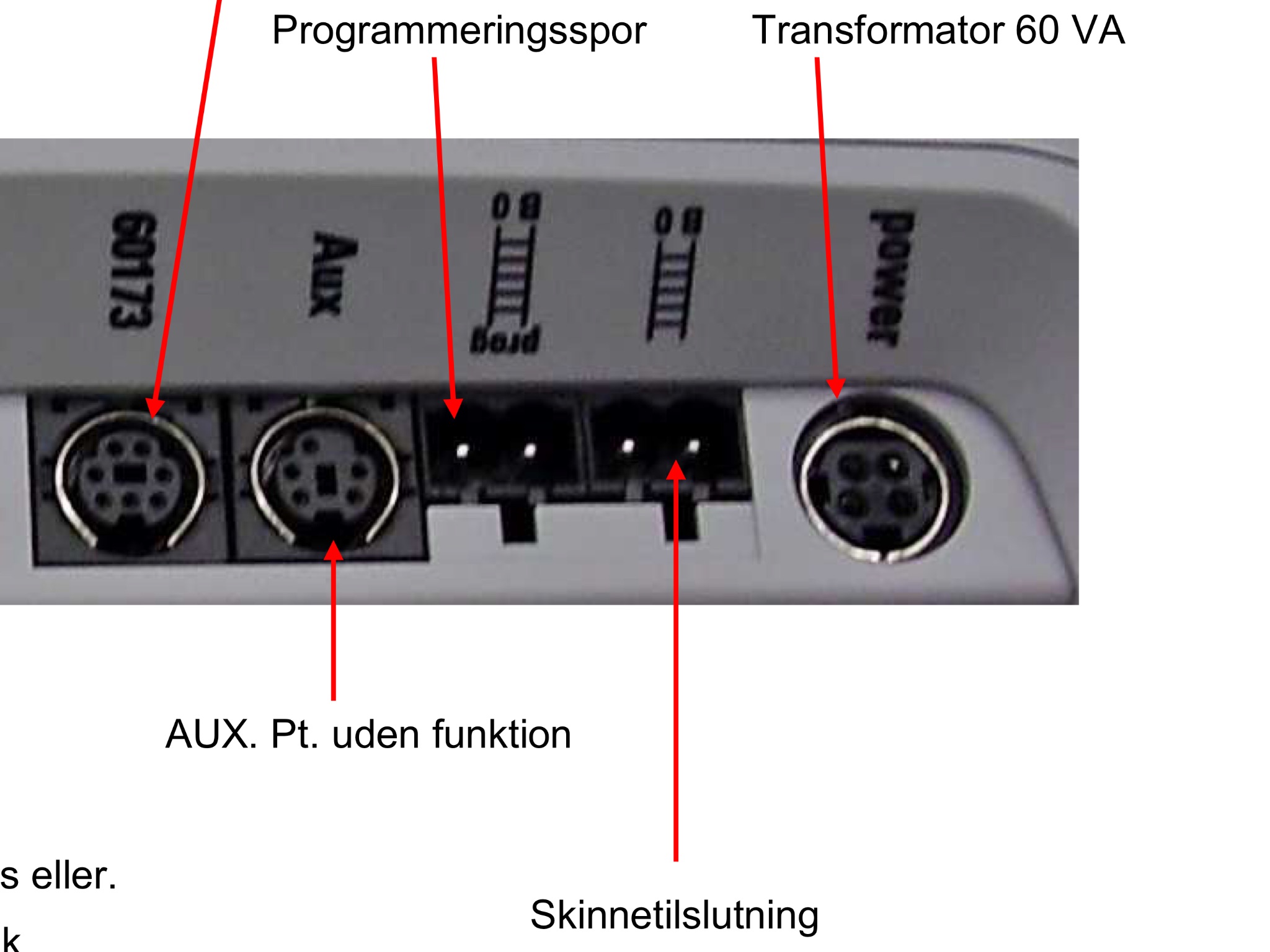

  og denne Billede  Så kan jeg da ikke se udfordringen. Kan du ikke lige forklare ??
__________________

Mvh

jens

Like 0 kan lide
Top


Toget4

Indlæg: 41

PB

Da da igen Bent P,

Kan du ikke forklare noget mere omkring udfordringen med stel=0 som du kan se på de desværre overdimensionerede billeder.





__________________

Mvh

jens

Like 0 kan lide
Top


kylle

altmuligt

Dianalund

Indlæg: 471

PB

Hej Jens

 nu når du kører analogt kan du godt forbinde de to transformatorer på O lederen

det er noget andet , ALDRIG digital strøm samtidig  , så det nederste billede fra MS / ECOS er no go i den forbindelse  .

Christian

__________________

http://3modul.dk/

Like 0 kan lide
Top


Toget4

Indlæg: 41

PB

Da da Christian

Tak for svar - alligevel lidt nysgerrig. Kan du forklaremig hvad forskellen er ? Er stel ikke stel ?

__________________

Mvh

jens

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.439

PB

Jens, jeg forstår ikke, vad du mener med billederne?

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Toget4

Indlæg: 41

PB

Bent_P skrev:

Jens, jeg forstår ikke, vad du mener med billederne?

Da da Bent,

Jeg forsøger at finde ud af forskellen. I mit verdensbillede er stel =0 og der er 0 på en alm. Transformator og 0 på en Centralstation.

hvad er årsagen til man ikke må digitalt? I fortæller at man ikke må sætte dem sammen, men ikke hvorfor.





__________________

Mvh

jens

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.439

PB

Nu er det ikke 0 ud af digitalstationen der nævnes i dokumentet, men 0 på transformeren der forsyner digitalstationen. På en gammel Märklin digitalstationer og på intellibox er 0 ført direkte igennem og her kan man godt forbinde alle 0 med hinannen. På moderne digitalstationer er 0 fra strømforsyningen ikke ført igennem til skinnerne, vor 0 ud til skinnerne er en del af udgangsforstærkeren i digitalstationen.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Toget4

Indlæg: 41

PB

Bent_P skrev:

Nu er det ikke 0 ud af digitalstationen der nævnes i dokumentet, men 0 på transformeren der forsyner digitalstationen. På en gammel Märklin digitalstationer og på intellibox er 0 ført direkte igennem og her kan man godt forbinde alle 0 med hinannen. På moderne digitalstationer er 0 fra strømforsyningen ikke ført igennem til skinnerne, vor 0 ud til skinnerne er en del af udgangsforstærkeren i digitalstationen.

Da igen Bent,

Tak for svaret. Jeg beklager, men jeg forstår det ikke. Hvad slags 0 kommer så ud. Jævnstrøm?

gamle analoge er vekselstrøm, ikke?....hmm hvordan sikrer man så ekstra strøm til større anlæg. Ja nyt spørgsmål, men det her er lidt interessant. Findes der et link hvor man kan læse mere om dette?



__________________

Mvh

jens

Like 0 kan lide
Top


erikl

Indlæg: 76

PB  Blog

Hej

som jeg lige husker det, er det for ikke at brænde den digitale del af med transienter, dette kan særligt ske ved at et forbrug stiger eller falder hurtigt, og man ikke kan afkoble den svingning der sker (støj).

Man forsyner store anlæg ved at dele dem op, og så sætter booster på, disse har den fornødne adskillelse af de digitale dele.

I store netværk kan man skabe samme problem med flere jord forbindelser og skærmede net kabler. her kaldes det jord potentiale.





__________________

Mvh Erik L.

MiniTRIX, Digikeijs 5000, qdecoder

TrainController Gold

Like 0 kan lide
Top


Marklin4me

Indlæg: 545

PB

Hej Bent,

Kan godt se billedet på vejledningen kan forvirre. Her var afbilledet en CS2.  Jeg har midlertidigt fjernet vejledningen, til jeg får lagt en alm. Transformator eller en 6021 ind.

Prøvede at spørge ind til kommentarer 1. April da jeg havde lagt den på, men her var ingen respons, først nu, da Toget4 spurgte ind.

God aften til alle.

__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin Digital

medlem af MIST-ZEALAND og MJK Nordbanen

 www.marklinfan.dk

Like 0 kan lide
