Sportavle layout

Hej

Jeg er ved at planlægge mine sportavler, og jeg er ved at være så klar at jeg gerne vil have jeres kommentar til mine tavler. Jeg havde tænkt at de skulle sættes i hver sin skuffe, således at min søn også kan være med til at bestemme tog-veje. Jeg regner med at bruge sorte trykknapper, dog ikke de helt billige da jeg har hørt dårligt om dem. I min skyggebanegård, har jeg tænkt at seriekoble en diode til hver sporskifter (2 stk, en til hver retning). Derved kan man se hvilke sporskifer der aktiveres når man holder knappen inde. Grund til at jeg vil have dioderne er fordi man ikke kan se alle sporskifterne i skyggebanegården (medmindre man kravler under banen). Og som i kan se er der også mange funktioner i skyggebanegården, så lysene skulle også gøre det nemt at overskue, for andre end mig. Under hver tavle har jeg lavet en tabel der viser hvilke sporskifter der er aktiveret ved de forskellige funktionsknapper.

Baggrund: Jeg køre med fleichmann(roco) skinner i skala N.

Forklaring:

fx.  S-M4-A
S- =ledningsnavn for sporskifter
-M4- = referere til sporskifter (midtby, nr. 4)
-A = retning på sporskifter (lige gennemløb)

F-3 = funktionsknap der betjener flere sporskifter (nr.3, typisk spor 3)

Sort cirkel = trykknap

Grøn cirkel = diode

spor tavler, højby & dalby

spor tavler, havn & midtby

Billede

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.063

PB

Hvorfor ikke bruge en vippekontakt i stedet for de 2 trykknapper / sporskifte

Vippekontakten skal vel så være (on) off (on)





__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


henho

It-konsulent

Ringkøbing

Indlæg: 1.319

PB

Men ellers nydeligt tegnet ! (Hvilket program har du tegnet i ? )

Vippekontakter kan også godt bruges; men ses vel mest i forbindelse med motordrev ?



__________________

MVH

Henrik
2-skinne, dansk, epoke3b, medlem af SdMJK

Bruger Z21 på hjemmebanen.

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

vil bare vise dig den her lækker film man kan få nogen gode ide af den



http://www.youtube.com/watch?v=2WUAzyISnhk

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.063

PB

Citat:
Vippekontakten skal vel så være (on) off (on)

Vippekontakter passer også fint med alm. Märklin drev og så man den billige tilbagemelding til sportavlen, som jeg har lært i et tidligere indlæg ...

Men det er N og så hænger det vel sammen med hvilket drev, der er i tanker .....

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Give

Indlæg: 204

PB  Blog

Hej Henbo

Jeg har brugt mircosoft excel, så det er ikke så kompliceret. Stregerne er tegnet med toolbaren tegning.

Jeg valgte at bruge excel, da det er nemt at sætte mine lednings referancer med på sportavlene. Ved at lave et lednings nr system håber jeg at det ikke bliver så besværeligt at samle det hele.

Mvh Peter

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Give

Indlæg: 204

PB  Blog

Hej alle sammen.

Jeg kan godt se en fordel at bruge en Vippekontakt (on) off (on). Sporskifterne er alm. spoledrev, og jeg har ladet mig fortælle at de ikke har godt af at stå med spænding konstant.

De sporskifter jeg vil skifte til vippekontakter er dem man skifter enkeltvis. fx. alle dem på havnen, og ved vendesløjferne i skyggebanegården.

Men hvad er prisen for sådanne vippekontakter?

mvh Peter

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.063

PB

Med (on) off (on) er de kun on så længe Du trykker ( så lig en trykknap, men Du har to trykknapper i en )

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Give

Indlæg: 204

PB  Blog

Hej Henrik og Steff

Nu har jeg sat et par vippekontakter ind, de er markeret med blå cirkel midt på stregen.

Jeg har også sat dioder på Midtbys sportavle da jeg tror at det er med til at gøre den mere overskuelig. Jeg regner med at sætte flere dioder på strækningerne, så man får en fornemmelse af en linie igennem sportavlen. Jeg har dog kun vist i diode i hvor retning pr. sporskifter. Hvis jeg satte flere på tegningen vil det bare virke rodet.

I Midtby ville jeg først have vippekontakter, men jeg fandt ud af at det var nemmere med trykknapper. Jeg simulerer inde i mit hoved hvordan de forskellige aktiviter på bane kan blive udført. Jeg har gjort følgende overvejelser

1) Hente en postvogn fra posthuset, og ranger den over til opstillingsområdet.
2) Få et regionaltog til at holde på spor 1, pga. godstog og lyntog i spor 1 og 2.
3) Lave omløb på damptog i spor 2, via spor 3 og omvendt. inkl. at vende lokomotivet på drejeskiven.
4) Få skinnebussen på statsbaners remise, pga. udskiftning af motoren, da remisen i højby ikke kan klare denne opgave.
5) Få en godsvogn med træ til fabrikken i Højby, fra savværket i Dalby. Eller en tankvogn med diesel til dalby remise, da skinnebussen bliver forsynet derfra.
6) Gennemkørsel i spor 2 og 3
7) Oprangere et godstog fra havnen på opstillingssporene.

Jeg regner med at lave en prøve sportavle meget snart, så jeg kan finde ud hvor tæt dioder og knapper kan sidde.

Selvebanen er stadig på tegnebrættet. Jeg er ved at gøre det loftrum jeg har tilrådighed i stand. Jeg er kommet rigtig langt, jeg mangler at få sat vinduet i gavlen i, og montere en radiator under vinduet, rørene er trukket. Og så mangler jeg at spartle og male selvfølgelig. Så til vinter hvis alt går godt, kan jeg komme igang med banen.

mvh Peter

Her er opdateret spor tavler

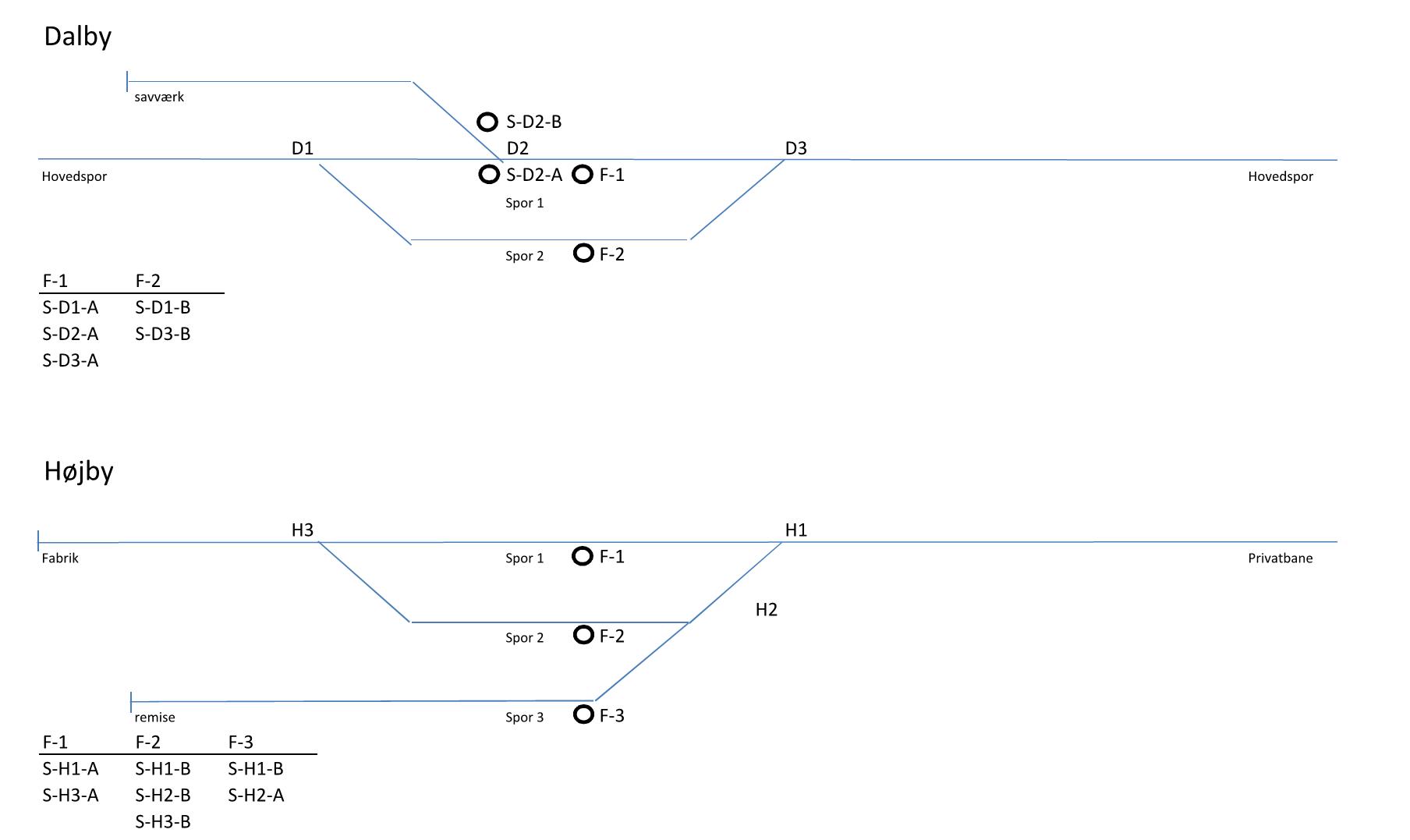

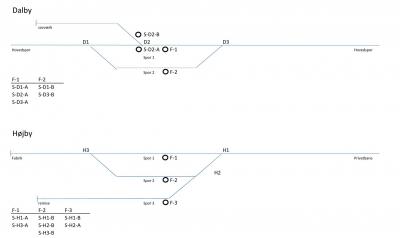

spor tavler, højby & dalby

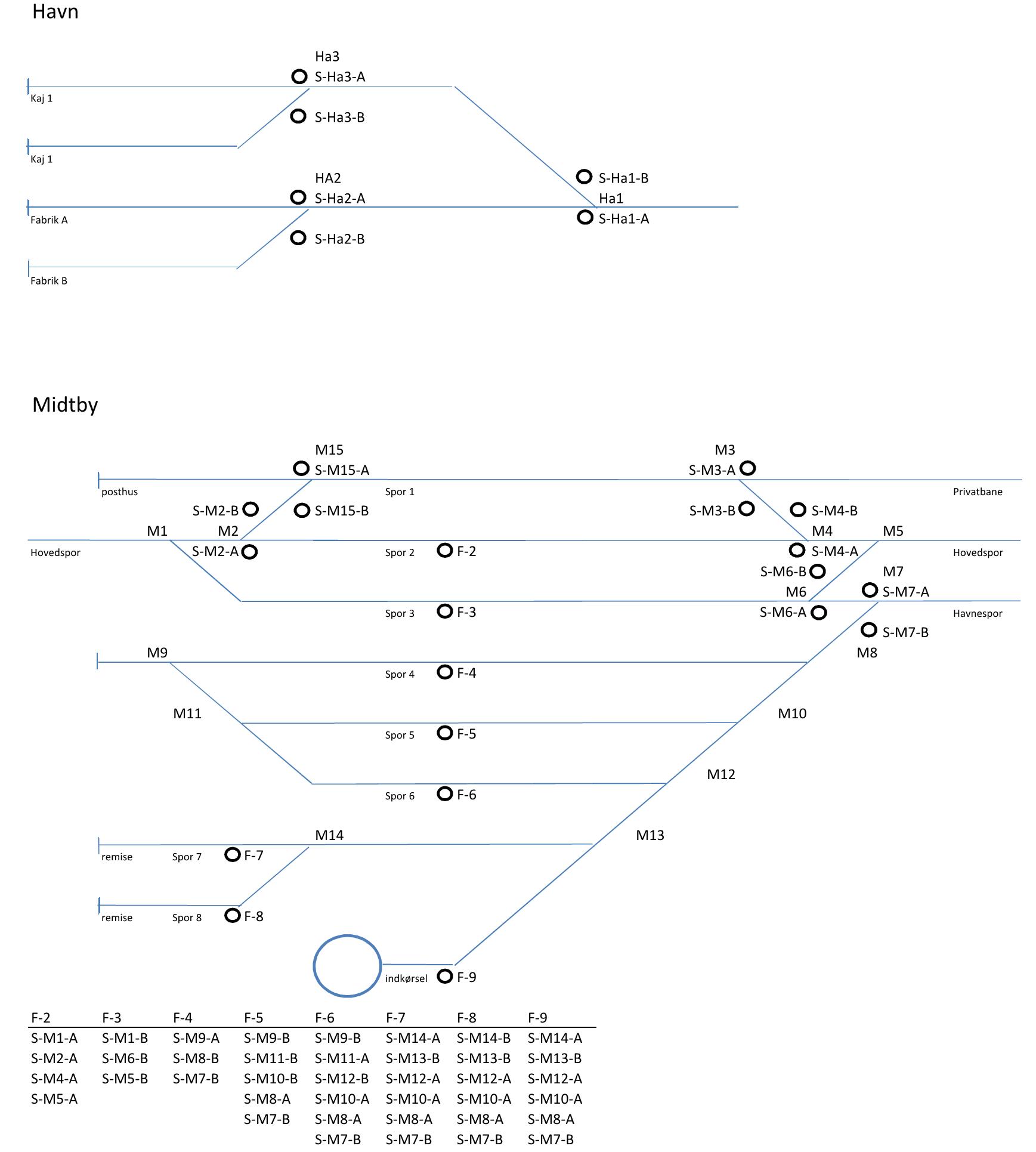

spor tavler, havn & midtby

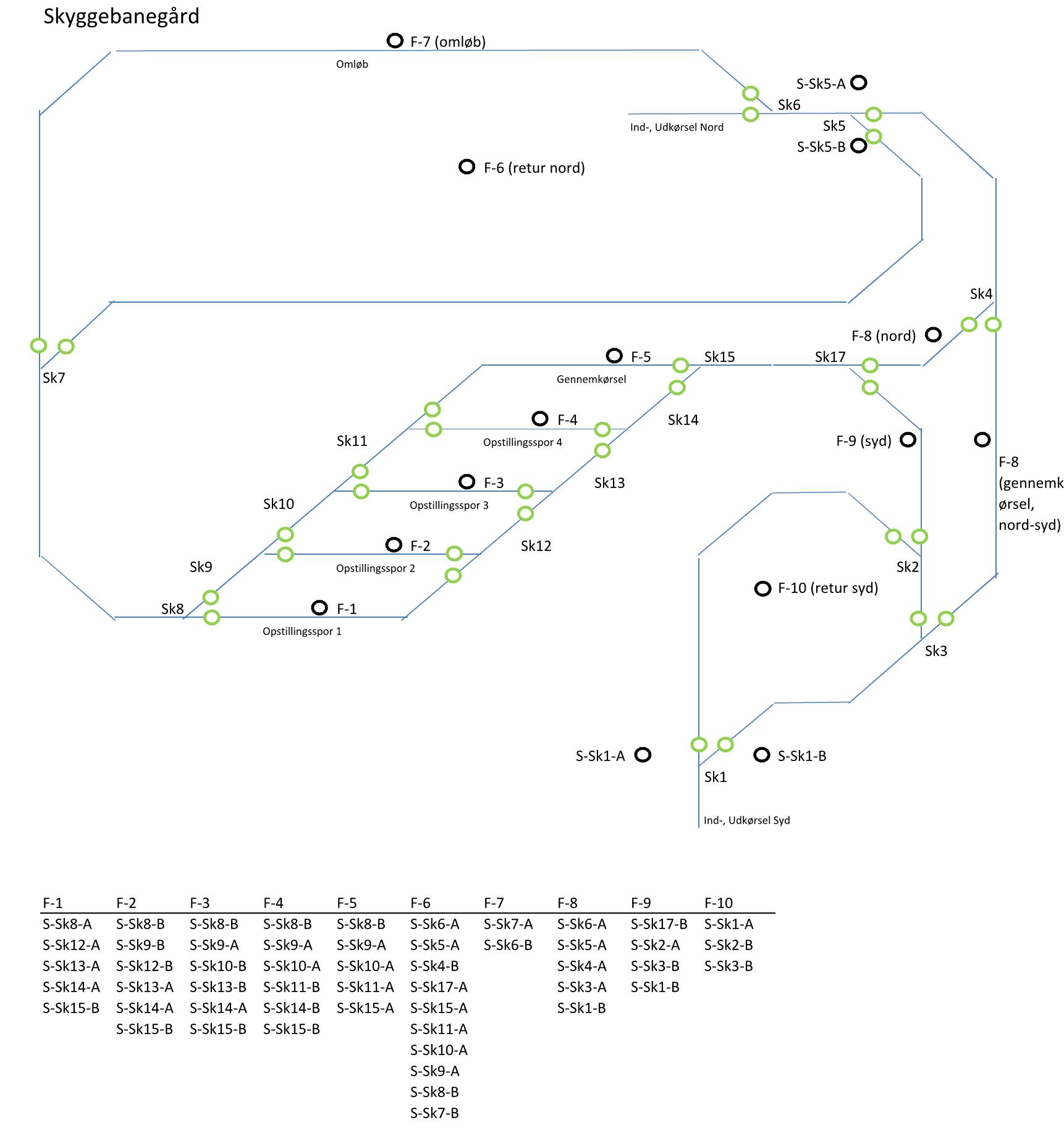

spor tavle, skyggebanegård

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


sputnik 110

Chauffør

Slagelse

Indlæg: 95

PB

hej peter

jeg har brugt vippekontakter men der hvor spænding kommer ind har jeg sat et ringtryk så de ikke står med spænding på hele tiden

jeg har handlet hos vejle-rc

ud over dettte kører jeg også spor N

__________________

kim (sputnik 110)

kører spor N med multimouse(en størrelse man kan få glæde af på begrænset plads)

Like 0 kan lide
Top


Kenned

System tekniker

Indlæg: 22

PB

sputnik 110 skrev:

jeg har brugt vippekontakter men der hvor spænding kommer ind har jeg sat et ringtryk så de ikke står med spænding på hele tiden

Således at du skal skifte vippekontakterne og trykke på ringetrykket samtidig??

__________________

/Kenneth
Märklin H0 på spisebordet. N anlæg på 80*345cm under planlægning. E10 Rheingold mmm.

Like 0 kan lide
Top


sputnik 110

Chauffør

Slagelse

Indlæg: 95

PB

jeg har sat ring tryk på den ene ledning(i serie forbindelse) der kommer fra trafo og der fra videre til vippekontakt ..på midterben ,på den måde sluttes der først forbindelse når der trykkes på ringtryk  ,det ska lige siges at jeg har ført den samme lening igennem til alle vippe kontakter så jeg kan nøjes med 1 rintryk på hver sportavle

kim

 p.s. tør man spørge hvor i landet du befinder dig



__________________

kim (sputnik 110)

kører spor N med multimouse(en størrelse man kan få glæde af på begrænset plads)

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Give

Indlæg: 204

PB  Blog

Hej Kim

Den løsningen med et ringtryk som er seriekoblet til alle vippekontakterne, kan det ikke give problemer med voldsom stor strøm der kan trækkes på en gang? Ved min opstilling har jeg vist nok 10 sporskifter der bliver trukket på en gang, og det i sig selv er en stor strøm der bliver trukket på en gang. Hvis man så forestiller sig at man kan have endnu flere.. puha. Jeg har ikke set andre der det som du gør, og det lyder da også smart. Smile

Jeg har lige lavet en prøve opstilling(kun elektrisk) Min strømforsyning jeg vil bruge til sporskifter en 18V jævnstrøm. og af de modstande jeg havde hjemme der passer bedst blev 2K ohm. dvs. 18v/2000ohm = 9 mA. det er måske en lille strøm, men den lyser fint(det er jo heller ikke hele rummet der skal lyses op) Jeg har hørt at man skal have omkring 20 mA igennem en lysdiode, og det passer vist også meget godt.

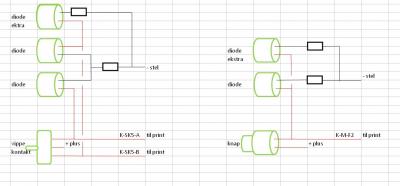

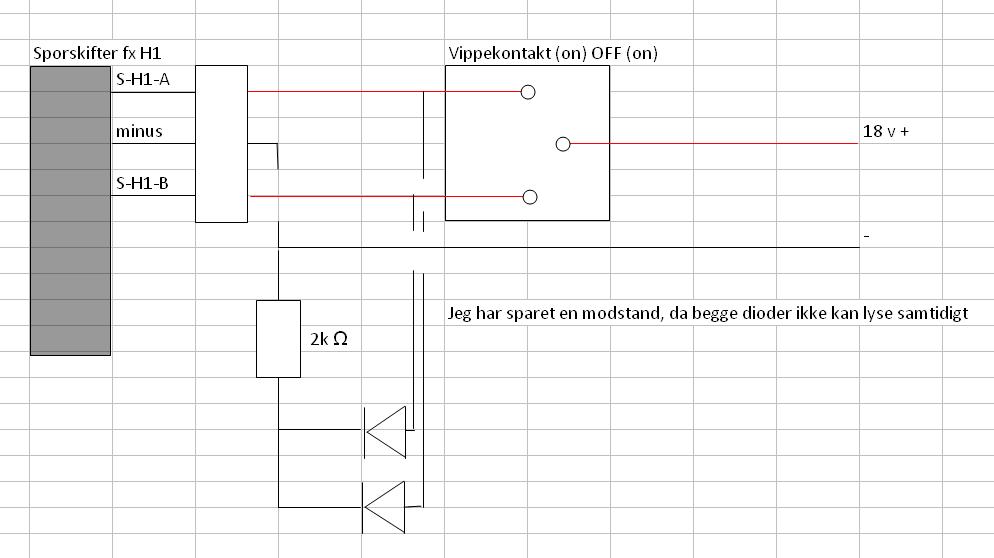

Her er min opstiling med en vippekontakt. Der hvor jeg har tænkt at der skal være trykknapper bliver på samme måde, der skal vippekontakten bare skiftes ud med en med to ben, istedet for 3 ben.

Billede

Ensretterne er selvfølgelig lysdioder Smile

Kim du spurgte til hvor jeg boede. Jeg bor lidt ude for jelling.

mvh Peter

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Give

Indlæg: 204

PB  Blog

Hjælp!!!

Jeg har fået et problem. Hvis jeg har flere tryknapper der går til samme sporskifter, så vil alle knappernes funktioner blive komplet sammen. Jeg har prøvet at lave en simpel skitse der viser problemstillingen.



Billede

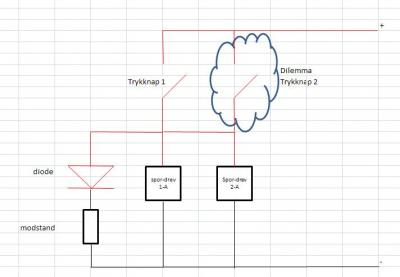

Billed: trykknap 1 , aktiverer spordrev 1 og 2. trykknap 2 skal kun aktiverer sporskifter 2, men hvordan?

Dette problem får jeg rigtig mange steder. Jeg håber at i har en idé til at løse det! Hvad gør i?, jeg er vel ikke den eneste der gerne vil reducere antallet at trykknapper på sportavlen.

Fx. I højby. F-1 går godt. F-2 og F-3 har problemer med sporskiften H1 retning B.

Håber at i kan hjælpe

Mvh Peter

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


Fiona

Indlæg: 135

PB

Prøv at indsætte en diode mellem de to sporskifter. Hvis du vender den rigtigt (pilen i diodesymbolet viser den vej strømmen løber), virker den som en ventil, og lader kun strømmen passere den ene vej. Så vidt jeg husker kaldes det en "diodematrix"

VH

Jørgen

__________________

VH
Jørgen

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Give

Indlæg: 204

PB  Blog

Hej Jørgen

Mange tak for tippet med ensretterme. Jeg har lige fået lavet printplade skitserne færdig, jeg skal bruge ca. 100 ensretter for at få mine knapper til at "makke ret"

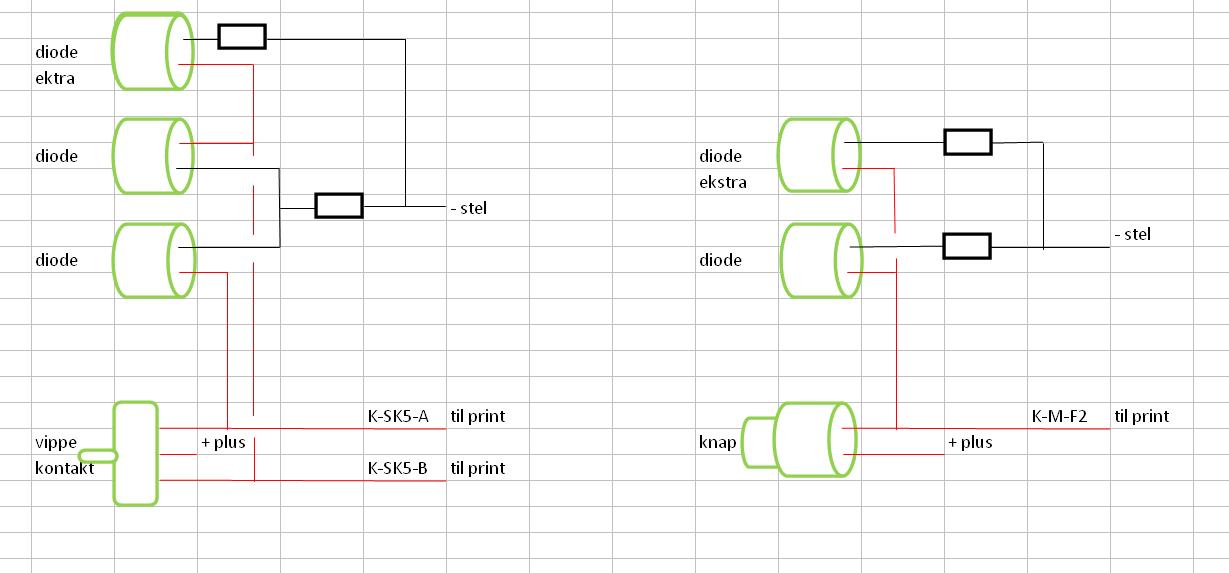

Jeg vil prøve at forklare det så enkelt som muligt, mine lys dioder og tryknapper vil jeg lave efter det nedenstående billede. Fra hver knap kommer der en "tændledning" der bliver ført ned på en printplade(af typen med de lange baner)

Billede

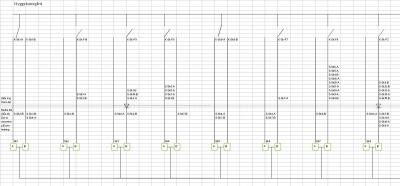

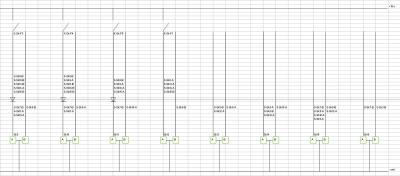

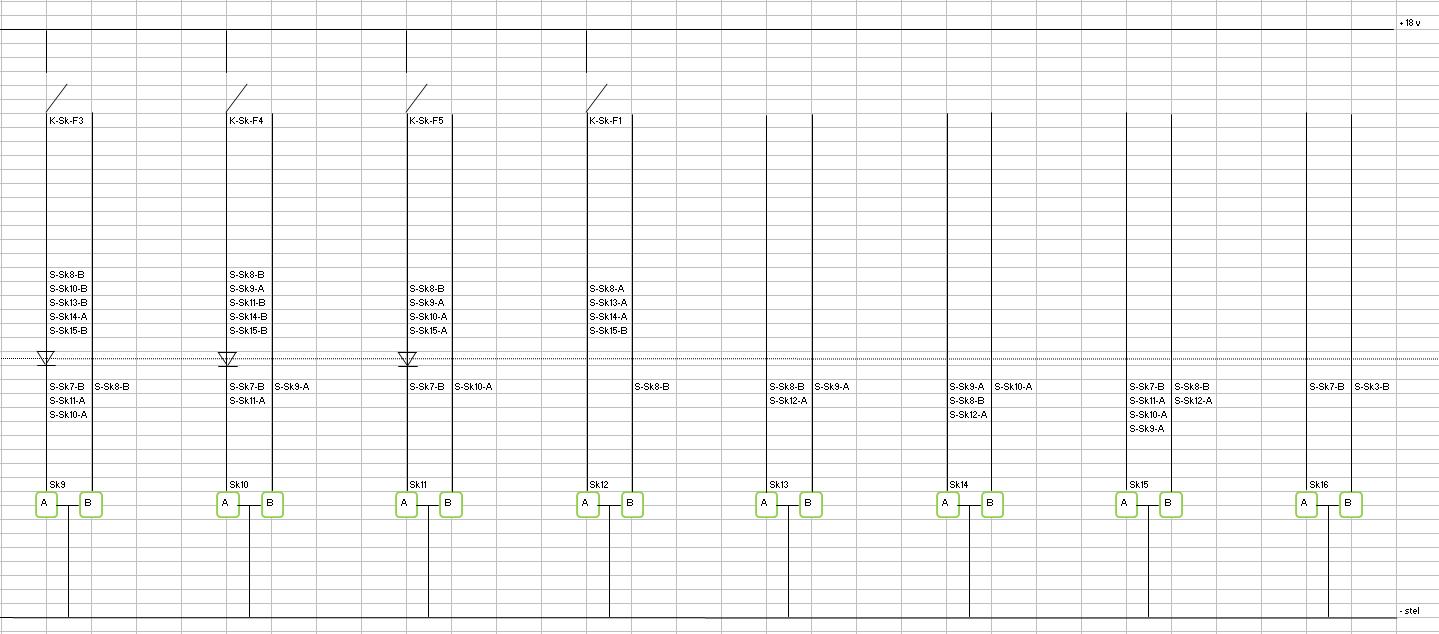

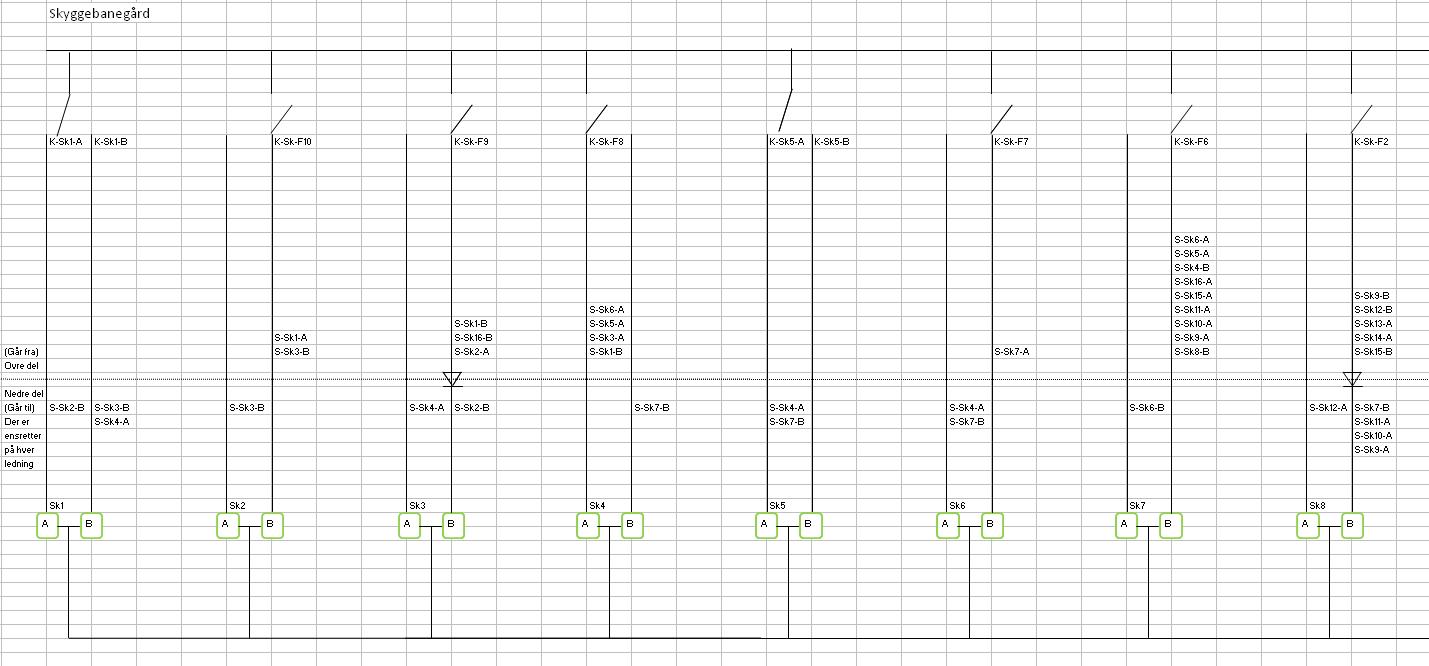

På denne printplade bliver fordelingen gjort, til sporskifter, og der er her at alle énsretterne kommer på banen. Jeg deler printbanen(kobberbane med ca. 20 huller) op i midten ved at placere en ensretter der og skære kobber over under ensretteren. Kobberbane er de lodrette linier på billederne under teksten her. Fordelingen foregår således: i den ovre del går ledningen fra en sporskifter og går ned i den nedre del på en anden sporskifter, lige inden skal der placeres en enretter på hver tværledningen.(tværledningerne er ikke vist på billedet men indikeret med S-Sk5-A, ellers ville tegningen blive alt for rodet).

 BilledeBillede

Grunden til at jeg bruger så meget tid på at planlægge dette, er at jeg godt kan se en fordel i at mit anlæg er klar til digitale sporskifter hvis jeg en dag gerne vil det. Når jeg gør sådan her, er det bare at forbinde decoderne til printet. Jeg vil ikke gøre sporskifterne digitale nu, men man ved jo aldrig hvad man finder på i fremtiden. Sikkert er det at hvis det er for besværligt og uoverskueligt gør man det aldrig.

Jeg håber at i kan få lidt ud af mine erfaringer jeg får med at lave disse sportavler.

mvh Peter

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Give

Indlæg: 204

PB  Blog

Hej

Jeg har nu lavet en blog, hvor jeg har lavet et indlæg om mine sportavler. der har jeg også sidste nyt med billeder af printplade der er undervejs

http://sporskiftet.dk/blogs/baungaard/elektriske-spor-tavler

mvh Peter

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 432

PB  Blog  Hjemmeside

Hej Peter

Hvis du kan programmere, vil jeg anbefale dig at lave det som software på pc-skærmen - det er langt billigere og mere fleksibelt !

Se f.eks. her http://kelds.weebly.com/styreprogram.html

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Give

Indlæg: 204

PB  Blog

Hej KSor

Jeg kan faktisk godt programmere lidt i C++, og det ser rigtig spændende ud det link du har skrevet. Men jeg tror ikke det bliver billigere desværre. Jeg har ca. 40 sporskifter det er 8 sporskifte decodere som Lens LS150 og den koster ca. 350kr. ialt 2800 kr.

Jeg har købt alt det elektronik jeg skal bruge til at lave det analogt, og det har kostet mig ca. 500 kr. Det skal så siges at jeg har en masse selv i forvejen. Jeg har købt 100 lysdioder, 100 ensretter, 35 trykkanpper af god kvalitet, 10 vippekontakter, 40 stikterminaler, 120 stik til at side i printet. Alt andet er noget har har liggende.

Jeg har en søn på 3 år, og jeg kunne godt tænke mig at sporstyringen bliver så simpel at han også kan være med at at betjene anlægget. Og jeg tror at det er nemmere at betjene en trykknap frem for pc-skærmen. Men jeg kan godt forstille mig i fremtiden at få styringen over på min HTC mobil, men min søn skal først være lidt ældre for at det bliver rigtig interresant. Jo mere han kan være med jo nemmere er at få overført penge fra finansministeren til trafikministeren Smile

Desuden kan jeg også godt lide at lodde, så det passer min fint at lave det analogt. Selvom det slet ikke er så flexibelt som et program er.

Mvh Peter

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


Triangel

Bane Danmark

Odense

Indlæg: 266

PB

Hej Peter

Kender du Rocrail? ellers så prøv at læs følgende link:

http://wiki.rocrail.net/doku.php

http://wiki.rocrail.net/doku.php?id=androc-intro-en&DokuWiki=cf3da01cad03c5227b28e4b033542459

Hvis du bliver glad for Rocrail kan du jo altid give et tilskud til det. ved tilskud over 10€ kan du få en licensnøgle.



__________________

Med venlig hilsen

Peter

Modeltog tilsalg: http://sporskiftet.dk/forum/modeljernbaner/k%C3%B8b-salg-og-bytte/vogne-til-salg

http://museumstog.dk
http://omjk.dk

Tegner modeltog i Solid Works.

Like 0 kan lide
Top


Baungaard

VVS Ingeniør ved COWI

Give

Indlæg: 204

PB  Blog

Hej Peter

Måske er det i lidt dumt spørgsmål. men hvordan tilsluttes pc med rocrail til multimaus styringen? Man skal vel have et interface modul eller lign.?

mvh Peter

__________________

Med Venlig hilsen

Peter Baungaard

N-Modulvest
http://www.nmodulvest.dk/

Like 0 kan lide
Top


Triangel

Bane Danmark

Odense

Indlæg: 266

PB

Ja det kommer du ikke helt uden om. men der er mange muligheder, til næsten enhver pengepung. Et godt sted at starte, med at kikke er feks. digitalbahn.de

Du kan også vælge offere 80€ på Open DCC Kik her, billigere kan det næsten ikke gøres: https://shop.dcc-versand.de/central-station-with-xpressnet-adapter-p-346.html?osCsid=m38puhf61rhq8khahp7plo2hovi1q6on

__________________

Med venlig hilsen

Peter

Modeltog tilsalg: http://sporskiftet.dk/forum/modeljernbaner/k%C3%B8b-salg-og-bytte/vogne-til-salg

http://museumstog.dk
http://omjk.dk

Tegner modeltog i Solid Works.

Like 0 kan lide
