Print/board for RJ45 hun stik

Goddag

Jeg har nogle små styrebokse, som jeg gerne vil koble sammen med  alm dropkabel i en kæde (Daisychain). Hver boks har så to RJ45 hun stik hver med 8 ledere.

Jeg har fundet løse RJ45 hun stik fx her:    http://el-supply.dk/modular-printboesning-8-pl/varenummer/607-5591     , men jeg mangler et hulprint at montere i. Dvs et eller andet standard print/board, som kan bære 2 RJ45 hun stik (med huller der passer til stikkenes loddeflige)

Udover stik skal printet blot holde en række ledninger fra spor tilbagemelding og til en Arduino, og det hele monteres i en lille boks - samt forsynes med 5V.

Forventet resultat



Kender I en løsning på mit problem - et færdig print eller en tingest, der let kan slagtes så den giver adgang til alle ledere? Gerne billig.

(Jeg vil gerne have et print eller lignende for at minske mulighed for fejl ved montering (fremfor sammenloddet fuglerede) og lidt stabilitet)



__________________

mvh niels peter

3mo-duler, DK-2720

Like 0 kan lide
Top


Jan-Eddie

Indlæg: 38

PB

Prøv at kigge her

mvh

Jan-Eddie

Se venligst bort fra min kommentar.

Jeg fik ikke læst omhyggeligt nok på, hvad du ønskede.

__________________

1948-1954 Sønderjyske længdebane H0 DC Lenz digital

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 469

PB

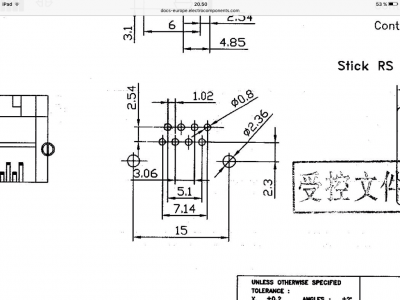

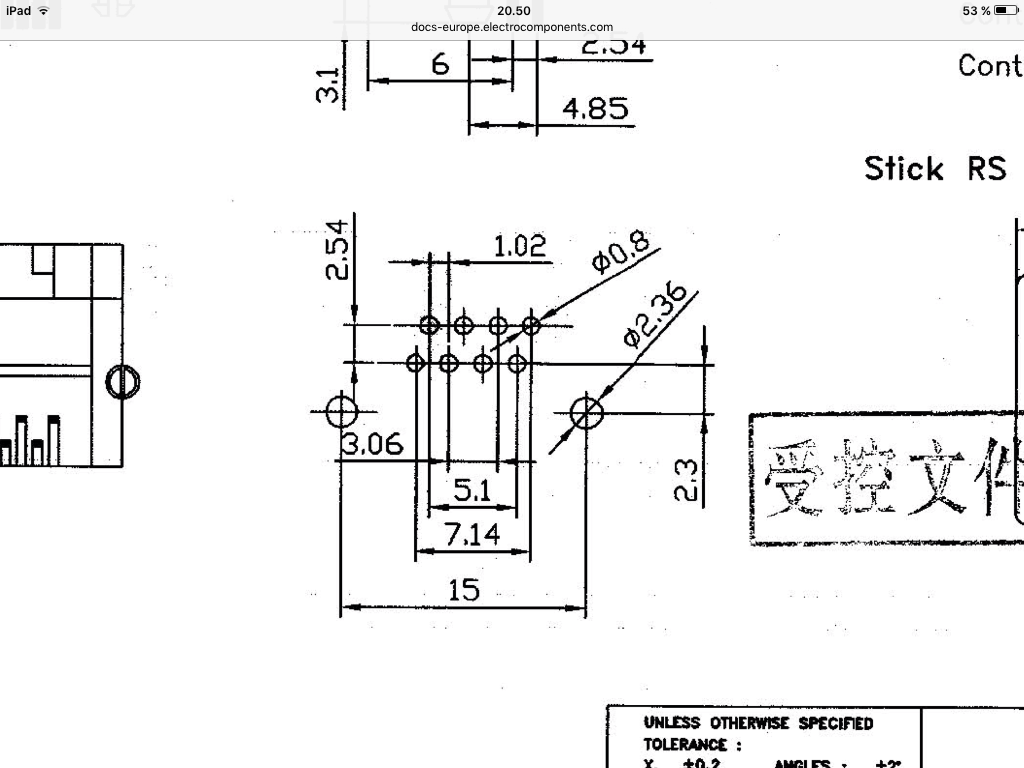

Tak for response, men desværre er hulplacering, som på det stik jeg kender (se billede)

Billede

__________________

mvh niels peter

3mo-duler, DK-2720

Like 0 kan lide
Top


lmoelleb

Doorwerth Netherlands

Indlæg: 78

PB  Blog

Her er et par muligheder:

https://www.aliexpress.com/wholesale?SearchText=rj45+breakout+board

 Deres søgemaskine er desværre ikke særlig god så jeg tror der er andre (og billigere muligheder), men generelt ser det ud til at du skal søge på "rj45 breakout board" - google giver i hvert fald mange hits.

__________________

mvh
Lars M

Er så småt ved at begynde at pille i skala n, epoke III, DB.

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 637

PB  Hjemmeside

Jeg fandt så det lille print til en billigere penge:

http://www.mouser.dk/ProductDetail/SparkFun/BOB-00716/?qs=sGAEpiMZZMtgbB...

Hvis man så også køber et hulprint, er der gode muligheder for at komme videre.

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


ljm21

Akustiker

Struer

Indlæg: 26

PB

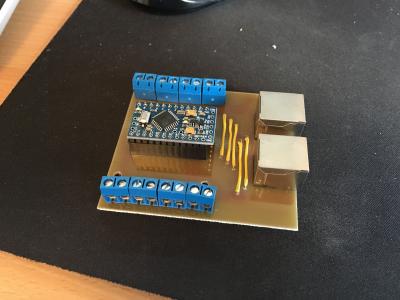

Jeg har lavet noget lignende til Arduino mini pro - det er til tilbagemeldinger over s88n, der jo også benytter rj45-stik.

Måske kan du bruge det eller arbjede videre med det?

Jeg kan ikke vedhæfte eagle-filerne, da forum ikke tillader .brd, .sch og .pro - Måske kan Webmaster hjælpe??

 Billede



AttachmentStørrelse
S88n_pro_mini.pdf 82.53 kB
__________________

Lars

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 469

PB

Tak for alle jeres gode ideer, der hjælper mig.

Mit behov er netop som ljm21 - blot med lidt andre ben forbindelse i RJ45 (du har parallelkoblet to ben)

Jeg glæder mig til at nærlæse efter arbejdstid!

__________________

mvh niels peter

3mo-duler, DK-2720

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 469

PB

Da jeg kan ikke selv lægge print ud, og øvrig anvender en anden arduino end ljm21,

har jeg bestilt et par af disse breakout boards i første omgang:

https://www.let-elektronik.dk/breakout-boards/breakout-boards/rj45-breakout

men er stadig varm på et lille special prinT - men senere



takker for gode kommentarer

__________________

mvh niels peter

3mo-duler, DK-2720

Like 0 kan lide
Top


ljm21

Akustiker

Struer

Indlæg: 26

PB

De er fikse disse breakout boards til RJ45, da RJ45 er noget bøvl på enkeltsidet print.

Det jeg pusler med, er et s88n setup, hvor det viste print giver 16 tilbagemeldinger. Desuden er der et HSI88-print, der giver mulighed for tilslutning til PC via USB. Når prototyperne er testet og fejlrettet overvejer jeg at lave en fællesbestilling af print. Hvis der kan samles 100 stk. kan de sikker komme under en 10er pr print. Mere om det senere i en anden tråd...

God fornøjelse med dit projekt Smile
