lehnemann

Indlæg: 49

PB

LED lys i HO vogne



Jeg har læst i MIBA nr. 7 årgang 2012 om at bruge LED bånd (som man kan købe i metermål) i stedet for kostbare LED stave.

Billederne her er desværre meget uskarpe.

Men det går ud på at indsætte ensretter, kondensator og modstande, så strømmen fra skinerne reduceres til 12 volt og laves til jævnstrøm.

Kender I til det?

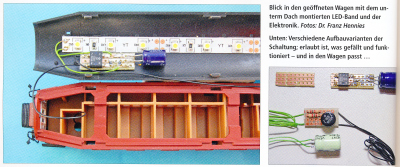

 Billede

Billede

 Teksten lyder på tysk blandt andet (håber I forstår):





An die Beschaltung unserer Wagenbeleuchtung stellen wir trotz aller Sparsamkeit doch einige Anforderungen. Sie soll die Digitalspannung symmetrisch belasten und möglichst flackerfrei sein. Unsere Schaltung kommt mit einem Brückengleichrichter, einem Elektrolytkondensator (Elko) und zwei Widerständen aus; dank des Brückengleichrichters erhalten wir vom Gleis fast eine Gleichspannung. Der Kondensator C1 dient als Puffer, um kleine Stromaufnahmeprobleme zu überbrücken; seine Kapazität kann man nach dem vorhandenen Platz wählen.

In unseren Versuchen hat sich ein 470-pF-Elko bewährt; ihn gibt es mit 8 mm Durchmesser, sodass er noch picht zu verstecken ist. Aber auch mit weniger Kapazität flackerte die Beleuchtung nicht störend. Wichtig ist, auf ausreichende Spannungsfestigkeit zu achten: sie sollte 25 V betragen. Als gutes Versteck im Wagen hat sich die Toilette erwiesen ...



R1 dient dazu, den Ladestrom für C1 zu begrenzen. Ohne R1 würde der Kondensator beim Einschalten der Digitalspannung schlagartig geladen werden - damit könnte die Kurzschlusserkennung von Booster oder Zentrale ausgelöst werden. Je kleiner R1 gewählt wird, desto höher ist der anfängliche Ladestrom. Wir benutzten einen Widerstand mit 1 kΩ und begrenzten damit den Ladestrom auf maximal 20 mA. R1 und R2 zusammen begrenzen schließlich den Strom durch die LED-Ketten und bestimmen so deren Helligkeit. Der Widerstand R2 mit 510 Ω ergibt eine angenehme Helligkeit - hier muss allerdings jeder selbst entscheiden. In unserem Fall bei etwa 15 V am Gleis hat die komplette Beleuchtung nur rund 5 mA Stromaufnahme und belastet Digitalzentrale oder Booster kaum.



Lad mig tilstå med det samme, at jeg INGEN forstand har på sammenhænge mellem modstande, kondensatorer osv.

Men kan godt lodde og sætte lys i vogne.



Mange hilsner

Jørgen L.



Like 0 kan lide
Top


Marklin4me

Indlæg: 510

PB



Hejsa

Http://www.digitaltog.dk har Peter lavet en vejledning. Den findes under fanebladet "ombygning af vogne" og er i en printvenlig PDF form - selve vejledningen hedder :  Interiørbelysning i Märklin 4045 og andre ældre.....

Jeg har lavet det mange gange efter denne vejledning og købt LED bånd i Bauhaus eller i Jem og Fix.

__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin CS3+, CS2, M og C skinner

medlem af MIST-ZEALAND og MJK Nordbanen

 www.marklinfan.dk ; www.marklin4me.dk

Like 0 kan lide
Top


lehnemann

Indlæg: 49

PB

Mange tak for henvisningen.

Det er rimelig enkelt ud - også for mig.

Det er virkeligt et scoop at kunne bruge et LED bånd i stedet for de dyre stave.

Så skal jeg bare ud at købe materialerne. Har du et sted, hvor du køber de andre ting udover LED båndet fra jemogfix?



På den skitse fra MIBA er der en kondensator.

Er det ikke en kondensators opgave at holde lidt på strømen, så lyset her ikke flakker? Men det er måske ikke et problem?

Husk jeg kører 2 skinne DC. Men det gør måske ingen forskel?

Hilsen

Jørgen L.







Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.252

PB

Vis du kører 2-skinne DC (altså analogt), vil lysstyrken variere med hastigheden. Den simple kobling som er vist på tegningen er ikke at sammenligne med eksempelvis den på Tams lysstave, hvor der er ladekredsløb til en kondensator og strømgeneratorer til lysdioderne og ikke en simpel strømbegrænser med en modstan, vor lysstyrken vil variere med spændingen i sporet.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


lehnemann

Indlæg: 49

PB

Undskyld. Jeg glemte at oplyse, at jeg kører DC 2-sinne digital.

Det vil sige der er konstant spænding på over 20 volt i skinnerne.

Like 0 kan lide
Top


Marklin4me

Indlæg: 510

PB

lehnemann skrev:

Undskyld. Jeg glemte at oplyse, at jeg kører DC 2-sinne digital.

Det vil sige der er konstant spænding på over 20 volt i skinnerne.

Så skal der bare en ensretter og modstand på som beskrevet i Peters vejledning. Dem kan du købe via nettet hos niceled.dk



__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin CS3+, CS2, M og C skinner

medlem af MIST-ZEALAND og MJK Nordbanen

 www.marklinfan.dk ; www.marklin4me.dk

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.252

PB

For det første er der ingen grun til at betale så meget for en diodebro i Danmark http://www.niceled.dk/product_info.php?cPath=29&products_id=133, når man kan få 10 i Kina for den dobbelte pris inklusive forsendelse http://www.ebay.de/itm/10Stk-DB107-DIP-4-DB-107-1000V-1A-Bridge-Rectifie... Det samme med modstande, du kan få http://www.niceled.dk/product_info.php?cPath=28&products_id=290 eller http://www.ebay.de/itm/400pcs-1-4W-1-20-Kinds-Value-Metal-Film-Resistor-.... Men igen giver det ikke samme blinkfrie lys som "en dyr lysstav", ej heller samme lysmængde ved skiftende spændinger.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Marklin4me

Indlæg: 510

PB

Hej Bent,

Som sædvanlig har du ret. Når det drejer sig om en , skal vi sige det lidt mere rutineret, til disse ombygninger. Og så snakker vi slet ikke om det politiske korrekte :)

Tænker det er nemmere, at ringe til en dansk virksomhed og rådfører sig inden køb. Især hvis man er nybegynder, inden for denne verden, som ikke er så svær, når man først er kommet igang.

Men pænt at lave link til det der skal bruges Laughing out loud

__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin CS3+, CS2, M og C skinner

medlem af MIST-ZEALAND og MJK Nordbanen

 www.marklinfan.dk ; www.marklin4me.dk

Like 1 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.036

PB

Marklin4me skrev:

Hej Bent,

Som sædvanlig har du ret. Når det drejer sig om en , skal vi sige det lidt mere rutineret, til disse ombygninger. Og så snakker vi slet ikke om det politiske korrekte :)

Tænker det er nemmere, at ringe til en dansk virksomhed og rådfører sig inden køb. Især hvis man er nybegynder, inden for denne verden, som ikke er så svær, når man først er kommet igang.

Men pænt at lave link til det der skal bruges Laughing out loud

Hvad mener Du med politiske korrekte !

For hvis det er at købe fra Kina gør alle danskere det sikkert flere gange om ugen

Og det Nice Led sælger kommer sikkert der fra også

Og så er det, der sendes fra Kina incl. Porto .....

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


lehnemann

Indlæg: 49

PB

På Digitaltog.dk bliver der foreslået:

:

Diodebro f.eks. 1,5A 70V(RMS) (DB152G)

1 stk. modstand 470 Ohm



I den forbindelse har jeg et par spørgsmål:



1. - Ved skinnestrømmen på godt 20 volt:

Bringer ovennævnte komponenter strømstyrken ned på 12 volt jævnstrøm?

Hvis jeg vil lidt længere ned fx. 10 volt, så lyset er lidt dæmpet, hvilke komponenter skal jeg så bruge?



2. - Ved 16 V strømmen til huse mm:

I tilfælde af at jeg vil bruge LED i fx nogle huse, hvilke komponenter skal jeg så bruge for at få den ned på 12 volt jævnstrøm?



Hvis jeg vil lidt længere ned fx. 10 volt, så lyset er lidt dæmpet, hvilke komponenter skal jeg så bruge?



Jeg kører 2-skinne Digital

Like 0 kan lide
Top


Toget4

Indlæg: 41

PB

da da

Er det muligt at få lyset i flere vogne, hvor man ikke skal have slæbesko på alle ?

For en god ordens skyld må jeg hellere skrive Märklin, blandet landhandel  Smile

Var glad for vejledningen på digitaltog.dk, tak for det.

god weekend til alle

__________________

Mvh

jens

Like 0 kan lide
Top


Marklin4me

Indlæg: 510

PB

Hej Jens,

Alt er muligt, kun fantasien sætter grænsen  Smile Jeg har til en ven lavet LEDbånd lys i 3 ældre Märklin metalvogne. 1 strøm optag og mikrostik vognene imellem.

Du kan finde vejledningen på www.marklinfan.dk - under fanebladet ombygninger. Håber du kan blive inspireret.

God weekend

__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin CS3+, CS2, M og C skinner

medlem af MIST-ZEALAND og MJK Nordbanen

 www.marklinfan.dk ; www.marklin4me.dk

Like 0 kan lide
Top


lars hansen

smed

egrnsund

Indlæg: 304

PB

Hej jeg ville aldrig sætte en slæbesko på alle vognene,det ville give for meget  rullemodstand,jeg bruger  maerklins strømførende koblinger,fungerer udmærket og så lader jeg en vogn med slæbesko forsyne stammen igennem de strømførende koblinger,man kan også tage det fra lokomotivet, med tænd og sluk over en decoder,til faste stammer bruger jeg viessmanns strømførende kobling i stedet for,mulighederne er mange.  mvh Lars

__________________

ho , ac digital.CS 2,c og k ,mfx,dcc

Like 0 kan lide
Top


Toget4

Indlæg: 41

PB

Marklin4me skrev:

Hej Jens,

Alt er muligt, kun fantasien sætter grænsen  Smile Jeg har til en ven lavet LEDbånd lys i 3 ældre Märklin metalvogne. 1 strøm optag og mikrostik vognene imellem.

Du kan finde vejledningen på www.marklinfan.dk - under fanebladet ombygninger. Håber du kan blive inspireret.

God weekend

Da Ulrik

Super, tror det vil virke for mig. Jeg har metalvogne og enkelte plastik vogne, som nævnt blandet landhandel.

Da Lars, tak for tippet, men strømførende koblinger går ikke på metalvogne, med faste koblinger.



__________________

Mvh

jens

Like 1 kan lide
Top


lehnemann

Indlæg: 49

PB

Måske et spørgsmål som mange kan svare på:



På Digitaltog.dk bliver der foreslået:



Diodebro f.eks. 1,5A 70V(RMS) (DB152G)

1 stk. modstand 470 Ohm



Jeg har tænkt mig at handle hos et tysk firma: Reichelt.

Da jeg spørger til denne diodebro, svarer de mig:



"die als Beispiel genannte Brücke haben wir leider nicht.

Folgender Artikel wäre ähnlich :



B500C1000DIP

http://www.reichelt.de/?ARTICLE=4641



Der Strom darf max. 1,0A betragen."



-----



Mit spørgsmål til jer:



Vil den kunne bruges?





Hilsen



Jørgen L.



Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 631

PB  Hjemmeside

Ja.

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


lehnemann

Indlæg: 49

PB

Tak for svaret.



Hilsen

Jørgen L.

Like 0 kan lide
Top


lehnemann

Indlæg: 49

PB

Vedrørende anvisningen fra digitaltog.dk om LED i vogn.



Jeg har kigget på reichelt.de hjemmeside for modstand på 470 ohm.



Der er fire muligheder på denne side for modstand på 470 ohm.



1 W eller 1/4 W

og

Metalloxyd eller Kohleschicht



Hvilken er den rigtige i tilfældet med LED i en vogn?

Jeg vover at stille spørgsmålet: Hvad er forskellen på, om det er 1 W eller 1/4 W og Metalloxyd eller Kohleschicht



Hilsen



Jørgen L.





Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 631

PB  Hjemmeside

Det er lige meget, om det er en kulmodstand eller en metalmodstand. Funktionen er den samme.

1 W og 1/4 W er antal Watt, der max. må afsættes i modstanden. Husk at 1/4 er lig 0,25 Wink

Hvis det er denne beskrivelse, du arbejder efter:
http://www.digitaltog.dk/Digital/Maerklin_4045/Maerklin-4045-interioerbe...

 . . . så er det en metalmodstand, der er vist på billederne. Så Metal og 1/4 W er OK.



__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


lehnemann

Indlæg: 49

PB

Tak for svaret.



Hilsen

Jørgen L.

Like 0 kan lide
Top
