Haage

Frederikshavn

Indlæg: 86

PB

ic,er

Billede

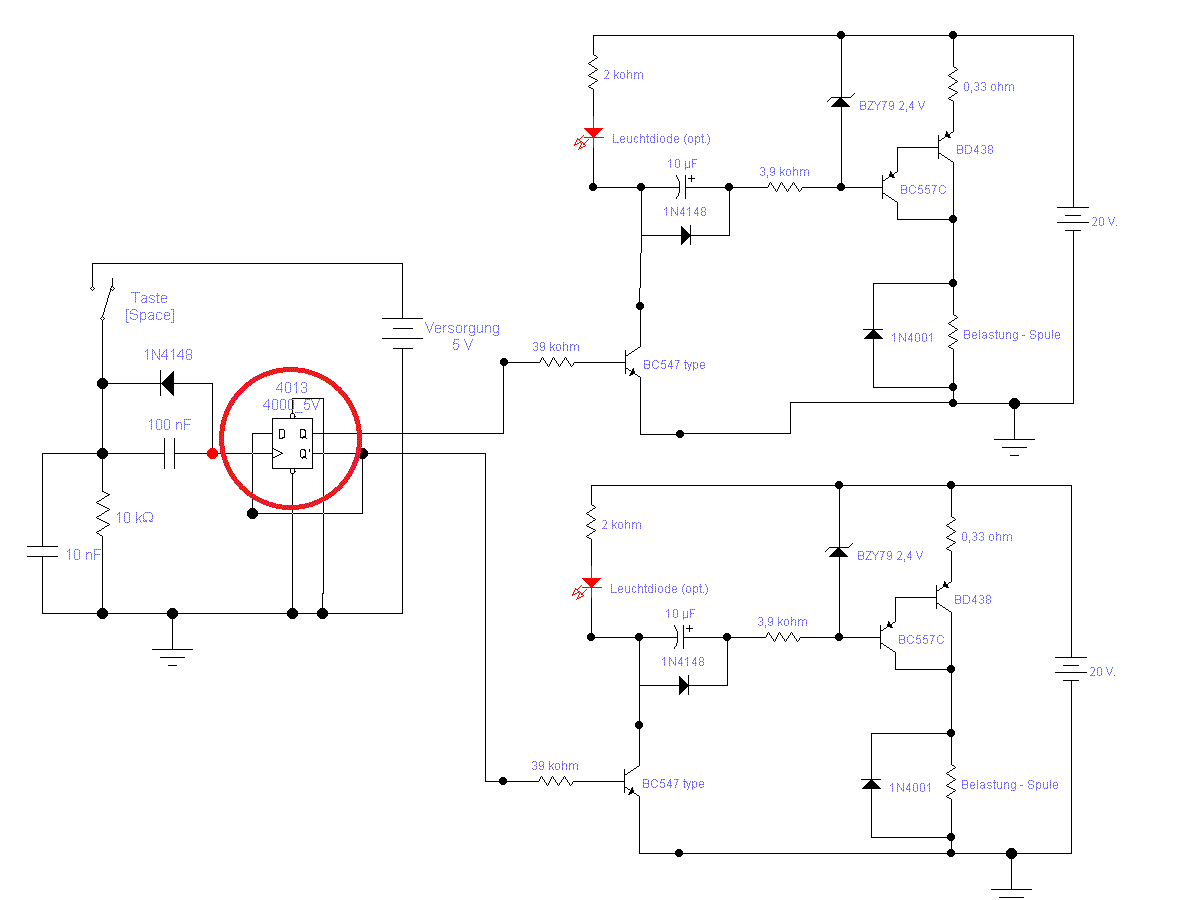

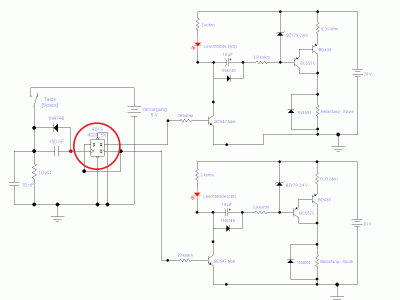

Jeg har fundet dette diagram på jernhesten.dk, til at styre sporskifte og sinaler mm. som jeg har tænkt mig at bruge. Til dette stykke elektronik skal der bruges en IC, er: CMOS 4013, den røde cirkel, men jeg kan ikke se hvilken ben jeg skal bruge, der er 14 ben, men som jeg ser det, skal jeg kun bruge 6 af dem, nogen der kan sige mig hvilke jeg skal bruge.

Det nemmeste, vil være at spørge på jernehesten.dk, men jeg kan ikke finde nogen kontaktperson bag hjemmesiden, men måske en fra jernehesten, læser dette, og kan hjælpe mig.

 På forhånd tak

 Billede

__________________

Venlig hilsen Bruno

Spor N

Ikke nogen bestemt epoke

Ikke noget bestem mærke

Ikke noget bestemt lland

Digital



Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.582

PB  Blog  Hjemmeside

Da' Bruno.

Prøv at google "4013" - så vil du hurtigt finde en million hits, der viser dig benforbindelserne. En 4013 indeholder to flip-flopper, men i ovenstående diagram bruger du kun den ene: Du kan altså genbruge 4013 kredsen til et kredsløb mere af samme slags, hvor du så bruger den anden halvdel af chippen. Derfor er der heller ikke sat bennumre på: De afhænger af, om du bruger den ene eller den anden halvdel af din 4013.

Mere præcist har du brug for fire ben til selve flip-floppen, og så naturligvis strømforsyning på to andre ben.

__________________

MVH
Lars

Like 0 kan lide
Top


Haage

Frederikshavn

Indlæg: 86

PB

Hej Lars

Mange tak for svaret, nogle gange er den nemmeste løsning, den sværeste at få øje på Cool Cool Cool

Så tror jeg, at jeg er klar til at starte en ny karriere som elektronik montør Smile Smile

__________________

Venlig hilsen Bruno

Spor N

Ikke nogen bestemt epoke

Ikke noget bestem mærke

Ikke noget bestemt lland

Digital



Like 0 kan lide
Top
