Hjemmebygget power pack

Hej.

Jeg har brug for lidt hjælp. Jeg vil gerne lave min egen powerpack til mine lokomotiver. Jeg kører 3-skinne og bruger esu dekodere. Er der en herinde der har en print-tegning med materiale-liste liggende som jeg må bruge?

Bedste hilsner

Henrik

__________________

Bedste hilsner

Henrik

Märklin K-skinne. Intellibox med infrarød fjernbetjening og intellibox-Switch. Epoke 4-5.

Like 0 kan lide
Top


Ole Vedel

Indlæg: 958

PB  Blog  Hjemmeside

Henrik227 skrev:

Hej.

Jeg har brug for lidt hjælp. Jeg vil gerne lave min egen powerpack til mine lokomotiver. Jeg kører 3-skinne og bruger esu dekodere. Er der en herinde der har en print-tegning med materiale-liste liggende som jeg må bruge?

Bedste hilsner

Henrik

på Loksound 4 og Lokpilot 4 kan du bruge lytter direkte.diagram står i vejledningen

På ESUs powerpack sidder der en regulerings chip, til de goldcap, jeg mener det er en ESU chip.

mvh. Ole Vedel



Like 0 kan lide
Top


Togsøn

Indlæg: 149

PB

Hej Henrik.

Jeg bruger denne ide taget fra https://www.1001-digital.de/pages/basteln-bauen/elektronisches/anleitungen/pufferschaltung-fuer-16-v-smd-kondensatoren.php





Kondensator til dekoder

Kondensator til dekoder

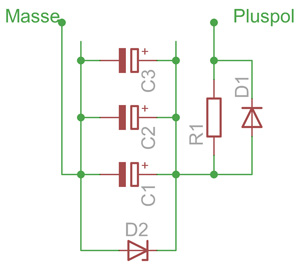

Masse = Minus.Pluspol = Plus.    C1 1206 Kondensator 100 uf / 16v D1 Schottky-Diode MiniMelf SMD D2 Zenerdiode 16v MiniMelf SMD R1 Modstand 1206 100 Ohm 0,33 W SMD



Du har på ESU dekodere.  Esu forbindelser til Kondensator:Esu forbindelser Kondensator      Jeg købte komponenterne på nettet i en elektronik butik og fik sent dem hjem. Lavede opsætningen på et hulprint, print med baner/ øvelsesprint. Hilsen Erling.
Like 0 kan lide
Top


Henrik227

Broby

Indlæg: 42

PB

Billede

Hej Ole.

Tak for svar.

Jeg har kikket i vejledningen, men er ikke blevet voldsomt klogere. Hvis jeg fortæller dig at det er en ESU 52610 (8 benet), kan du så fortælle mig hvilke ben (Farver) lytten skal tilsluttes ???

Jeg vil også lige høre om det er en 2200uF 25V kondensator der skal benyttes, eller....

__________________

Bedste hilsner

Henrik

Märklin K-skinne. Intellibox med infrarød fjernbetjening og intellibox-Switch. Epoke 4-5.

Like 0 kan lide
Top


Henrik227

Broby

Indlæg: 42

PB

Hej Erling.

Tak for godt svar.





__________________

Bedste hilsner

Henrik

Märklin K-skinne. Intellibox med infrarød fjernbetjening og intellibox-Switch. Epoke 4-5.

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 937

PB  Blog

Henrik227 skrev:

Hej Ole.

Tak for svar.

Jeg har kikket i vejledningen, men er ikke blevet voldsomt klogere. Hvis jeg fortæller dig at det er en ESU 52610 (8 benet), kan du så fortælle mig hvilke ben (Farver) lytten skal tilsluttes ???

Jeg vil også lige høre om det er en 2200uF 25V kondensator der skal benyttes, eller....

En 52610 er jo en V3 decoder - den kan du vist ikke lave det her nummer med. Uanset hvad skal den heller ikke tilsluttes ledningerne, men direkte til de små loddeøer på decoderen.

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 1 kan lide
Top


Henrik227

Broby

Indlæg: 42

PB

Jo det med loddeøerne var jeg godt klar over. Jeg fik vist formuleret mig forkert, sorry.

Du skriver "vist". Skal jeg tolke det sådan at det overhovedet ikke kan lade sig gøre at koble en powerpack til den nævnte dekoder, eller....

__________________

Bedste hilsner

Henrik

Märklin K-skinne. Intellibox med infrarød fjernbetjening og intellibox-Switch. Epoke 4-5.

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 937

PB  Blog

Henrik227 skrev:

Jo det med loddeøerne var jeg godt klar over. Jeg fik vist formuleret mig forkert, sorry.

Du skriver "vist". Skal jeg tolke det sådan at det overhovedet ikke kan lade sig gøre at koble en powerpack til den nævnte dekoder, eller....

Du skal tolke det, som at det er på helt egen hånd og med risiko for at brænde decoder af, at du gør forsøget Smile

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 449

PB  Blog

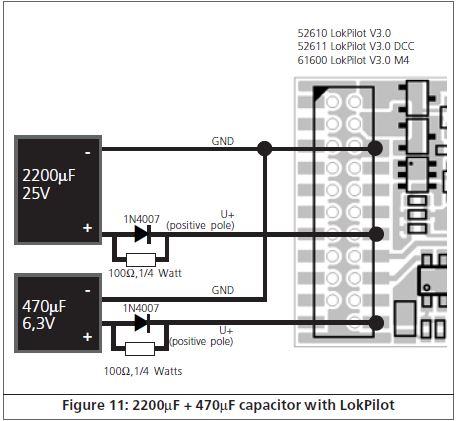

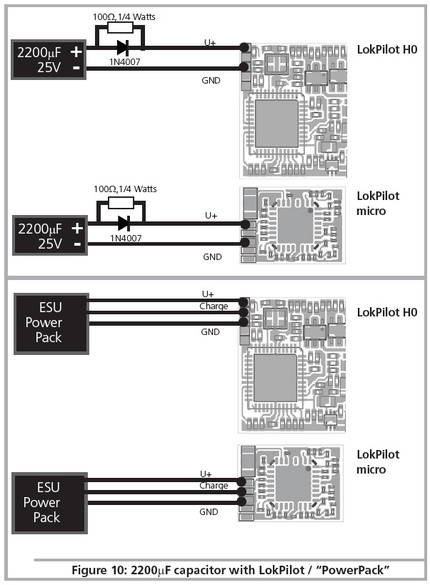

Du kan se hvordan du tilslutter en powercap til en LokPilot 3 på nedenstående billede, det er fra side 19 i den engelske manual.

ESU LP3 powercap tilslutning

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage.

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 937

PB  Blog

Snuden skrev:

Du kan se hvordan du tilslutter en powercap til en LokPilot 3 på nedenstående billede, det er fra side 19 i den engelske manual.

ESU LP3 powercap tilslutning

Interressant- i et af mine spor1 lokomotiver med en v3,5 lavede jeg præcis det her. Den gang stod der flere steder at det KUN kunne bruges på v3,5 decoderen. Det ser jeg så ikke er korrekt.

Men så er det jo bare at gå i gang...!



__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


DanskBjergbane

Minimalt

Kastrup

Indlæg: 430

PB  Blog

Hej Steen

Vær opmærksom på ikke at få for store lytter da tog så blot kører videre ved afkørsler. Læste engang en artikel hvor forfatter anbefalte tilpasning og maks 1 sek



__________________

Hilsen Jan

Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.

ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.300

PB

Morten, vad er en “power cap”? Manualen taler om “buffer capacitor”, altså helt almindelige kondensatorer.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 449

PB  Blog

Bent_P skrev:

Morten, vad er en “power cap”? Manualen taler om “buffer capacitor”, altså helt almindelige kondensatorer.

Det er en helt almindelig kondensator. Powercap er det ord ESU anvender om den konstruktion i forhold til en rigtig powerpack.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage.

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.300

PB

Hvor bruger ESU ordet powercap?

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 1 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 937

PB  Blog

Bent_P skrev:

Hvor bruger ESU ordet powercap?



Ærlig talt... nu begynder det at blive pænt belastende at høre om din aversion mod ordet powercap!



Min ikke at lidt over 90% af sporskiftets brugere ved hvad der menes? Og størstedelen af de sidste finder helt sikkert selv ud af det...





__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


peterw

Ingeniør

Frederiksberg

Moderator

Indlæg: 758

PB

f1freakdk skrev:

Bent_P skrev:

Hvor bruger ESU ordet powercap?

Ærlig talt... nu begynder det at blive pænt belastende at høre om din aversion mod ordet powercap

Min ikke at lidt over 90% af sporskiftets brugere ved hvad der menes? Og størstedelen af de sidste finder helt sikkert selv ud af det...

Helt enig, yderligere diskussion om emnet giver ikke mening, så lad venligst være med at køre mere rundt i denne problematik.

Med venlige moderator-hilsener

Peter W



__________________

Dansk epoke IV - af historiske årsager på 3-skinne. DSB suppleret af lidt privatbane. Uhlenbrock Intellibox, RocRail etc.

Like 2 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.300

PB

Peter, min nysgerrighed kommer ud fra at jeg gerne vil vide, hvor ordet kommer fra. Jeg kender det fra to steder, den ene er Massoth, der bruger det som en betegnelse for ret store kondesatorbanke med ladekredsløb og så fra beskrivelsen fra diverse McK maskiner. Jeg har aldrig set det nævnt hos ESU, som flere her på forum skriver om. Det er ikke en aversion om ordet, men en nysgerrighed omkring dets opståen.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 1 kan lide
Top


DanskBjergbane

Minimalt

Kastrup

Indlæg: 430

PB  Blog

Bent_P skrev:

Peter, min nysgerrighed kommer ud fra at jeg gerne vil vide, hvor ordet kommer fra. Jeg kender det fra to steder, den ene er Massoth, der bruger det som en betegnelse for ret store kondesatorbanke med ladekredsløb og så fra beskrivelsen fra diverse McK maskiner. Jeg har aldrig set det nævnt hos ESU, som flere her på forum skriver om. Det er ikke en aversion om ordet, men en nysgerrighed omkring dets opståen.

I elektronik kredse bruges "Powercap" for en speciel type elektrolyt kondensatorer med højere kapacitet end almindelige lytter. Tilbge i 80/90 erne brugte man dem typisk som backup til RTC kredsløb. Senere kom små LiIon celler i stedet.

Mange fabrikanter bruger nu order i flænng og "fagfolk" ved at det kan være vad som henst om mere er anvendelsen end den fysiske enhed der gør man anvænder "powercap" begrebet....



__________________

Hilsen Jan

Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.

ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse

Like 1 kan lide
Top


Godsbanen

Vanløse

Indlæg: 136

PB

Er det ikke en slags forkortelse for power capacitor (capacitor = kondensator)? Som vist også er nævnt i tidligere indlæg...

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.553

PB  Blog  Hjemmeside

Godsbanen skrev:
Er det ikke en slags forkortelse for power capacitor (capacitor = kondensator)?

Jo. Men tidligere var en Powercap netop en speciel type elektrolytkondensator, der i en given fysisk størrelse havde større kapacitet end de almindelige. I dag er det vist mere regelen end undtagelsen, at en elektrolyt er af "powercap" typen.

__________________

MVH
Lars

Like 1 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 937

PB  Blog

Var det - helt oprindeligt- egentlig ikke "gold cap" de hed?

__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6

Min bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.553

PB  Blog  Hjemmeside

Da' Steen.

f1freakdk skrev:
Var det - helt oprindeligt- egentlig ikke "gold cap" de hed?

Jo, sådan husker jeg det også. De begyndte at komme frem samtidigt med, at jeg forlod elektronikbranchen, så jeg kan huske, det var noget, man talte meget om, men jeg aldrig rigtigt selv fik prøvet.

Det var en heftig debat i audiophil-kredse om den lydmæssige kvalitet, kan jeg huske...

__________________

MVH
Lars

Like 0 kan lide
Top


Henrik227

Broby

Indlæg: 42

PB

Hej Jan.

Kan du kaste lidt lys over størrelsen af kondensatoren / lytten ? Jeg er jo ikke interesseret i det du beskriver. (Det larmer sådan Wink )

__________________

Bedste hilsner

Henrik

Märklin K-skinne. Intellibox med infrarød fjernbetjening og intellibox-Switch. Epoke 4-5.

Like 0 kan lide
Top
