DC motorstyring

Hej.

jeg har brug for jeres hjelp , jeg skal lave en hastighedsstyring til en 6 volts DC motor.

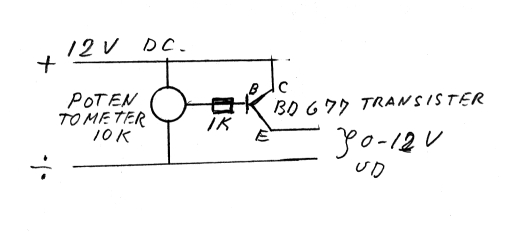

Jeg har før lavet et til 12 v.  og det fungere tilfredsstillende :)  Men jeg kan ikke få det til at fungere  med 6 v. forsyningsspænding Sad(  se vedheftet fil.

Det fungere med 7½  &  9 volt.   Jeg har prøvet med andre potentometer men fandt ingen som var bedre.

Der hvor det skal anvendes er der desvære kun muligt at få 6 volt.

__________________

Selvbyggeren

AC analog  Dansk III

AttachmentStørrelse
diagram.jpg29.4 kB
Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.721

PB

Hvis det er en 12V motor, du prøver at drive med 6V, er der nok for lidt energi til at drive den fornuftigt ved 6V

Så du kunne jo booste din 6V op til 12V vha. en DC/DC converter, ex.

Du kan på siden bestille samples gratis, så er det kun de passive komponenter, du skal have fat i.

Hvor pladskritisk er det, du skal lave?



__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.303

PB

Din transistor har et spændingsfald på op til 2,5 volt. Det æder næsten halvdelen af din forsyningsspænding. Søg inspiration her http://www.instructables.com/id/555-Timer-Universal-PWM-Controller/ Der er vad du skal bruge.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


DanskBjergbane

Minimalt

Kastrup

Indlæg: 433

PB  Blog

Brinck elektronik  har byggesæt på lager

__________________

Hilsen Jan

Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.

ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse
