S88 Dekoder tilslutning til C-skinner

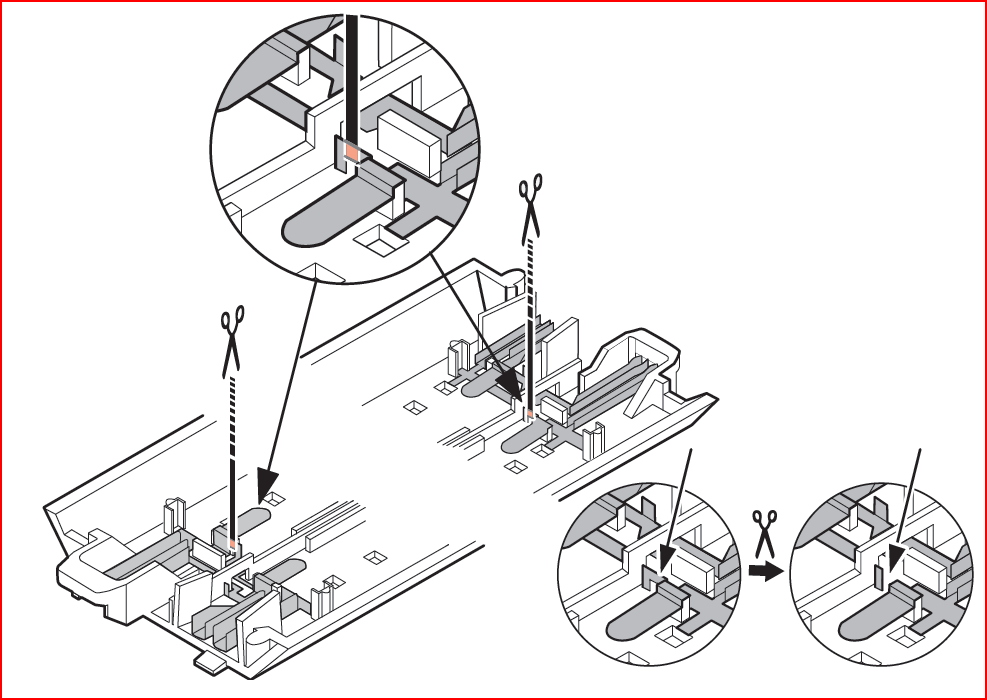

Med C-skinner skal du også klippe forbindelse mellem skinnerne under skinnestykket, der skal klippes i begge ender af skinnerne der indgår i blokstrækningen.

Start og slut på kontaktstrækningen udføres med 24995 eller ved at skære den ene skinnestreng.
Du kan finde en vejledning her:
klik på anleitung
http://www.maerklin.de/de/service/suche/details.html?page=&perpage=10&le...

Kan man ikke bare bruge Märklins små røde isolerings dimser istedet eller skal man bruge begge dele?

Mvh Lukas

Som udgangspunkt vil jeg sige nej, lidt afhængigt hvor og hvordan du vil bruge dem.
Du er nød til at klippe tråden under skinnen i begge ender, ellers vil du have konstant tilbagemelding som besat.
Når C-skinnerne samles, er der ikke ret langt mellem skinneprofilerne på de to skinnestykker, der skal ikke ret meget til, før skinneprofilerne kan røre hinanden. Hvis det sker, får du falsk signal.
Det kan selvfølgelig ikke skade at prøve, skinneprofilen kan skæres senere.
Man kan sætte et par dioder på, så man får bedre strømoptag, jeg mener jeg har et diagram et sted.

Hej.

Det var mere fordi jeg har nogle løse c- skinner, og ville lave en håndfuld løse signaler som jeg gerne vil tilslutte nogle bremsemoduler hved stop. Men jeg ville ikke ølægge nogle skinner som jeg ikke altid skal bruge hvor der signaler, så nogle isoleringer som kunne flytes, så skinnerne også kan bruges andre steder (kan vel flyttes).

Mvh Lukas

For en god ordens skyld, vil jeg lige nævne, at styring af magnetartikler direkte med disse kontaktskinner, ikke kan anbefales, der skal noget elektronik i mellem, så man ikke risikerer magnetartiklerne står med konstant signal.
Sporskifter vil brænde af, selv om der er endestopsafbr. fordi spolerne vil modarbejde hinanden.

Du kommer ikke uden om at skulle klippe, men forbindelsen kan udbedres med to stykker ledning, hvis skinnestykket skal bruges andet sted.

Hvad mener du med at sporskiftet brænder af jeg laver ikke bremse modul på sporskiftet, der er bla. derfor jeg isolerer men jeg forstår ikke helt, med Märklins dimser isoleres alt strøm forbindelse mellem sporet ikke, der skal bare ikke være direkte strøm forbindelse, men det ved du vel godt jeg tror vi får talt lidt uden for hinanden, eller er det mig det ikke fatter en brik.

Mvh Lukas

Det var en advarsel om ikke at tilslutte et sporskifte eller signal direkte til skinnen.

Nårrrrrrrrrrr, men det er heler ikke tilslutet direkte, signalet skal blot aktiverer bremsemodulet.

Mvh Lukas

Jeg går ud fra, at du mener spænding på begge spoler i sporskiftet samtidigt?  Hvis man er sikker på kun at at have spænding på den ene, er det vel ikke ikke problem at have det hele tiden pga. stop afbryderen. Eller ?

/henrik

Nej, men er man sikker på det. Der er altid Murphy, ham skal man huske: Det der kan gå galt, går galt.

Når der er konstant signal til sporskiftet, så vil sporskiftet skifte, endestoppet afbryder, men hvis nu sporskiftet får spænding på den anden spole, vil den begynde at skifte sporskiftet, i samme øjeblik sporskiftet bevæger sig, vil den 1. spole få spænding igen, sporskiftet vil formodentlig stå og klapre, til den ene spole brænder af.

Ja, i dette tilfælde, er jeg sikker

Nu skal jeg ikke hijacke denne tråd - så vil blot sige, at jeg pusler med en Arduino som DCC decoder, der skal kunne skifte sporene vha. relæer. Derfor vil der altid kun være spænding på en af spolerne, medmindre relæerne er defekte. Men så er intet jo sikkert :)  Har købt et færdigt print med 8 relæer på Ebay, så jeg kan styre 8 skiftespor eller andet for under 300,-  Men det vigtigste er, at det er sjovt at lave det selv. Og jeg er også glad for at slippe for Märklin dekodere, da jeg ikke vil have andet end DCC signaler på mine skinner.

/henrik

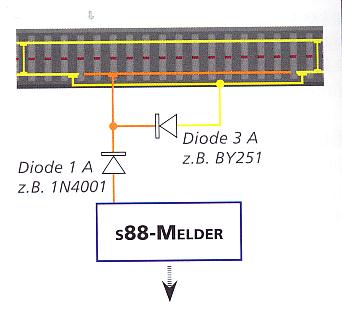

Jeg fandt et diagram: http://www.sporskiftet.dk/sites/www.sporskiftet.dk/files/imagepicker/215...

For at slå det helt fast.

For at lave "blok" skal man isolere med Märklin 24995 og derefter klippe forbindelsen mellem de 2 skinner.

Kan man isolere på en anden måde end med 24995?

Hvor mange ledninger kommer fra LDT S88 ( http://www.ldt-infocenter.com/dokuwiki/doku.php?id=de:rm-88-n-o)

og hvor sættes de på skinnen?

Kommer alt kørestrømmen i "blokken" fra S88?

Ja, hvis du med blok mener kontaktstrækning for besatmelder.
Hvis du mener en egentlig blokstyring, skal der lidt mere til, men en besatmelding indgår i en blokstyring

Man kan skære skinneprofilet i begge ender.

Der skal en ledning fra S88 til hver enkelt kontaktstrækning/besatmelding. Ledningen forbindes til den isolerede skinneprofil.

I kontaktstrækningen har man kun kørestrøm i den ene skinneprofil, man kan få et lidt bedre strømoptag, ved brug af dioder som tidligere beskrevet.
Kontaktfunktionen sker gennem hjul og aksler.

Hej igen.

Nu har jeg bare et enkelt spørgsmål.

Hvis jeg bruger Märklins små isoleringes dimser 74030 er de så isoleret som det skal i Jørgens hjemmelavede bremsemodul som ses her: http://www.jornebanen.dk/

Mvh Lukas

Ja, nu ved jeg ikke hvordan du vil bremse, hvis du altid kører med lokomotiv(slæbesko) forrest, gør det ikke den store forskel, men hvis man har slæbeskoen bagerst, skal bremsestrækningen være så lang, så hele togstammen kan være inde i bremsestrækningen. Udløsning af bremseeffekt skal styres af en hjulkontakt. Ellers vil toget køre langt forbi stopsignalet.

Hej Igen

Lige for at være helt sikker har jeg lige et par spørgsmål til min S88 dekoder fra LDT ( http://www.ldt-infocenter.com/dokuwiki/_media/en/anleitungen/rm88n_06_10_en.pdf )

S88 bus kabel kommer i out

Der kommer en ledninger fra f.eks 1 til det isolerene stykke på banenen.

Hvad bruges udgang T til ???

Hvis jeg vil forbinde flere dekodere bruger jeg et RJ-45 netkabel og sætter den i IN på den første og i OUT på den anden osv.

Håber jeg har fattet det rigtigt.

Det er en udgang til stel/masse. den skal forbindes til stel på den første S88 der sidder på S88-bussen. Ellers virker det ikke.
Sådan forholder det sig i hvert fald med Märklins S88 moduler.

Er det som det her billed der er i denne tråd

 http://www.sporskiftet.dk/forum/modeljernbaner/elektronik/s88-shuttletrain-hvad-gør-jeg-galt øres

og det skal kun gøres en gang?

Som jeg ser billedet, er ledningen til stel ikke monteret på billedet.
Fra din digitalstation kommer der et fladkabel til den 1. S88 dekoder, fra denne dekoder skal der fra en af indgangene mærket med et omvendt T, trækkes en forbindelse til masse (normalt den brune ledning) det vil sige den ene skinnestreng.
På indgangene mærket 1 - 16 eller 1 - 8 tilsluttes kontakterne, feks sporbesat.

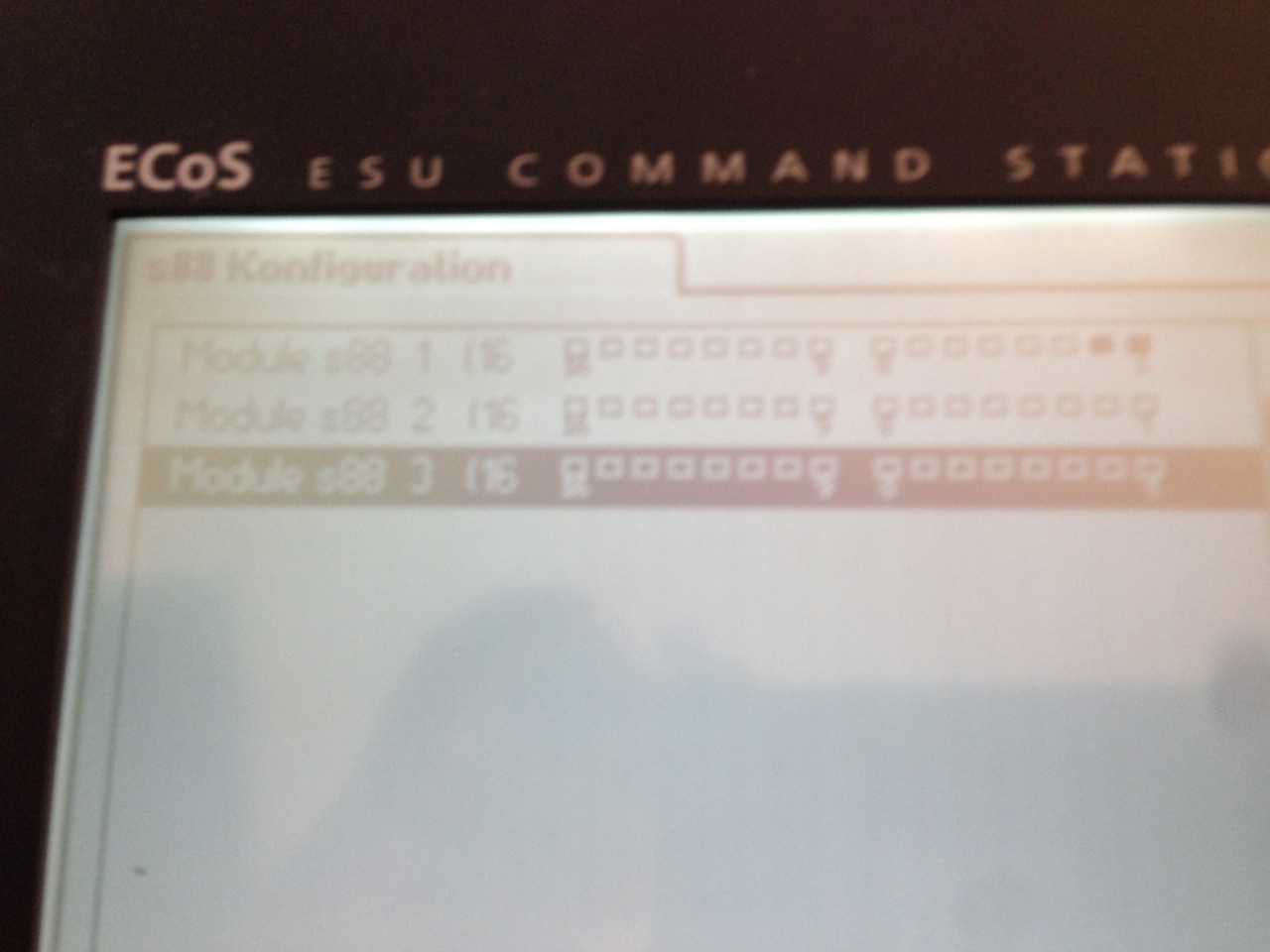

Din digitalstation skal have at vide hvor mange indgange der er på hver S88 dekoder. S88 kan fås med både 8 og 16 indgange.

Tror nok jeg er er ved at fatte det.

Men så fandt jeg denne her.

http://www.ldt-infocenter.com/dokuwiki/_media/de/anschlussbeispiele/page...

og der bliver der ikke brugt T eller stel forbindelse men kun en ledning direkte til det isolerede stykke !!!!

Hej Christian

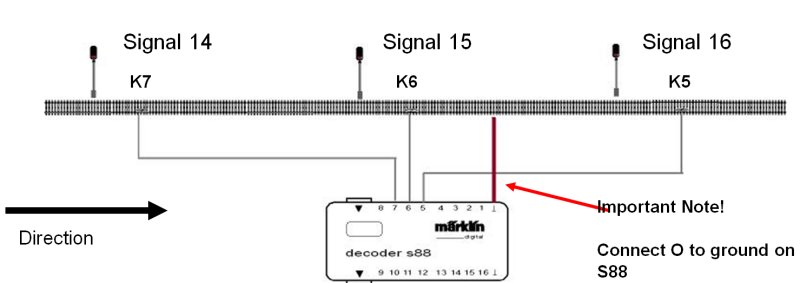

En lille illustration af forbindelsen mellem S88 Modulet og en skinne.

Udgangen mærket med " T " tilsluttes med en brun ledning. Forsynes med et Marklin almindelig brun farvet stik i den ene ende

og i den anden ende monteres en Marklin 74995 Laske, som passer direkte på Marklin's C-Skinner skinner, hvis det er dem du anvender.

Enden med Lasken monteres under skinnen, hvor det er et ledig laske-modtager markeret med  "0" ud for.

Bemærk at kun det 1.ste tilsluttede S88-Modul skal have opbygget denne ledning mellem S88 Modulet og Skinnen.

De efterfølgende S88 Moduler får deres forbindelse til Skinnerne fra det 1.ste S88 Modul som er tilsluttet.

De tilsluttede S88-Moduler er indbyrdes forbundet hinanden via det vedlagte kabel til S88-Modulet.

Håber det hjælper dig lidt på vej !

Jeg siger tak for svarene.

Regner med at prøve, at satte den første dekoder på i dag eller i løbet af ugen.

i vil høre hvordan det gik.



Hey

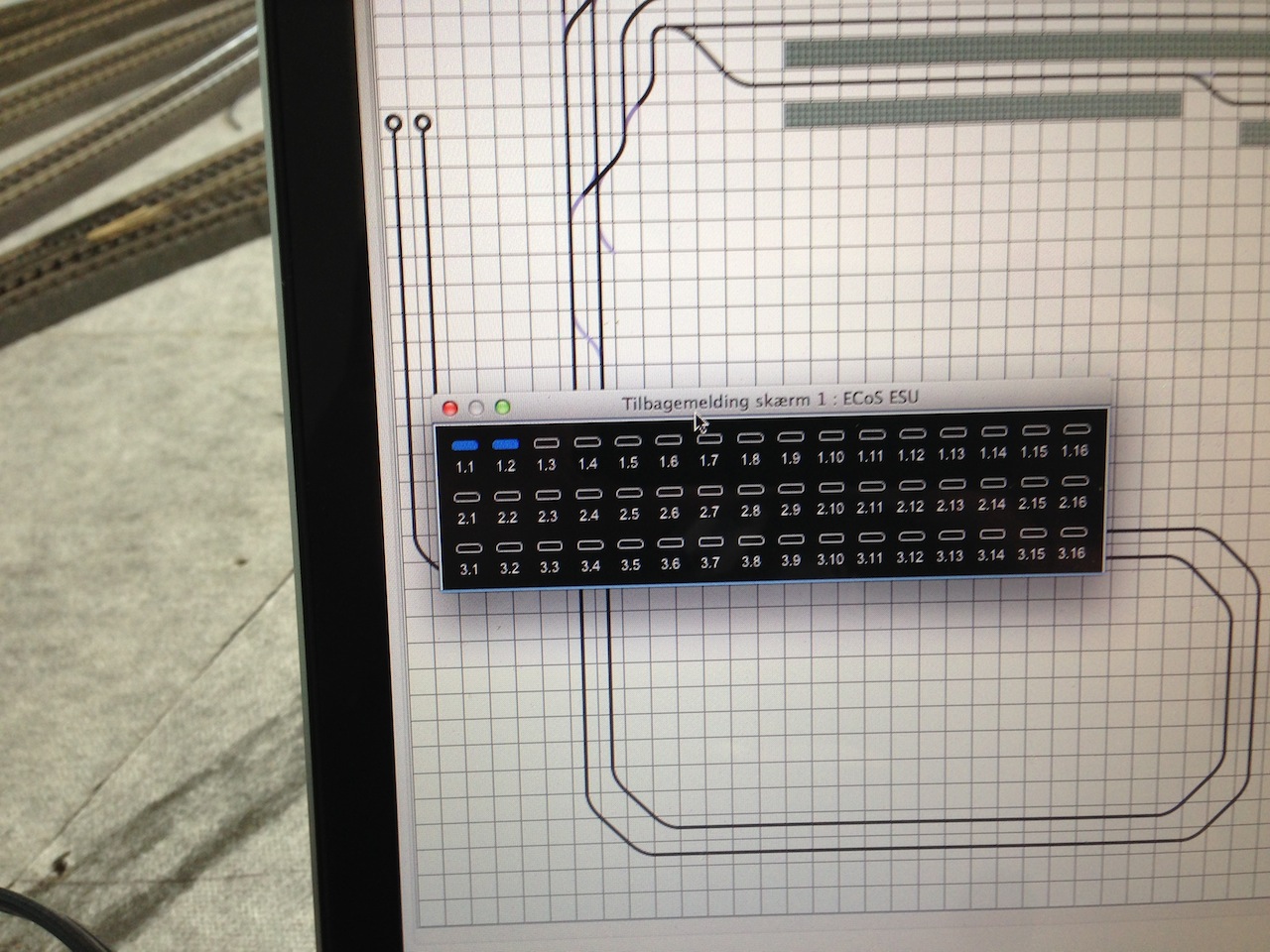

Så lykkes det at sætte de to første ledninger på og det ser ud til at virke.

Det næste bliver så at oprette " blokke " i ITRAIN så man kan undgå samstød og lave tog ruter
