Epokemodeller, 20m drejeskive

Davs

Hermed et svar  fra hestens mule

Der er ingen tilgængelig standarstyring, styringen er fuldstændig analog, f.eks med en Fleischmann startsættransformer eller anden 0 til +-12V

Man kan dog sætte motoren til motorudgangen på en alm lokdecoder og derved styre med dit digitale udstyr.

Som på forbilledet skal man visuelt se at sporene står rigtigt.

En vis LS her på sitet  har tumlet med noget arduino, men om det er kommet til noget brugbart vides ikke.

Vi har også forsøgt med noget Q-decoder.

Men det kræver en form for tilbagemelding mit umiddelbare bud er at sætte en encoder på motorakslen, eller hovedakslen.

vh Per

Da' Per.

Det er helt rigtigt - og jeg har ikke opgivet endnu: Det kan bare godt være lidt svært, når man oveni en ulønnet opgave som denne skal slås med dødsfald i den nærmeste familie, et langt-om-længe salg af sit barndomshjem i det mørke Jylland osv.

Jeg har dog købt en masse hjem, og pusler stadig med en styring til en steppermotor: Det er så din del af opgaven at sørge for, at dine skiver kan styres med netop en steppermotor. Så skal jeg nok gøre styringen til Open Source her på Sporskiftet.

Hej Lars

Det var sådan set ikke ment som et hip til dig

blot en bruger opløsning

Kondolerer i øvrigt

vh Per

Hej Claus, Lars og Per

se her, det er hvad vi bruger til Drejeskiven.

Det er Uptodate og holder alle ønsker åbne.

Kan ses på Hobbymessen til efteråret i Valby

Mvh. Martin

http://digitalzentrale.de/detail.php?art_id=68&abt=6

Hej Martin

Det ser virkelig meget interessant ud. Det vil jeg glæde mig til at se på messen.

Når du skriver, "det er hvad vi bruger til Drejeskiven", hvem er så vi? Kan drejeskiver ses live? eller har du video'er af anlægget hvor den er i drift?

Mvh Claus Juul

Hej Claus

Når jeg skriver "vi", mener jeg os i TT-Klubben.

Digitalzentrale er egentlig en side hvor ætsede succeser bliver solgt til TT-Folket.

Man var længe træt af at måtte nøjes med udrangerede drejeskiver, hvor man var bundet til 15 ell 7,5 graders vinkel, ligesom at man på mange storserieskiver, kan nedsænke en hel maskine i gruben. Derfor blev denne styring udviklet med skridtmotor. På hjemmesiden findes en masse forskellige byggesæt til forskellige type skiver....

Drejeskiven kan vist alt går godt ses i drift i Valbyhallen....

Mvh. Martin

Hej alle

Jeg har valgt en helt anden styring.

Jeg har Epokemodellers 12 meter-skive, og jeg har netop set at motorkonstruktionen er den samme på 20 meter-skiven.

Da jeg købte skiven, bemærkede jeg, at hr. Rep Neslein havde skåret en hæl og klippet en tå. I stedet for at lave det hele selv, havde han nemlig valgt at bruge snekke, aksel og bøsning fra en anden dansk modelproducent. Da jeg i forvejen havde et par dele eller 10.000 fra den pågældende producent i Billund, tænkte jeg at jeg ville lave en dødsimpel styring.

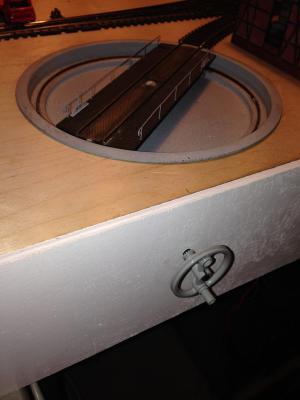

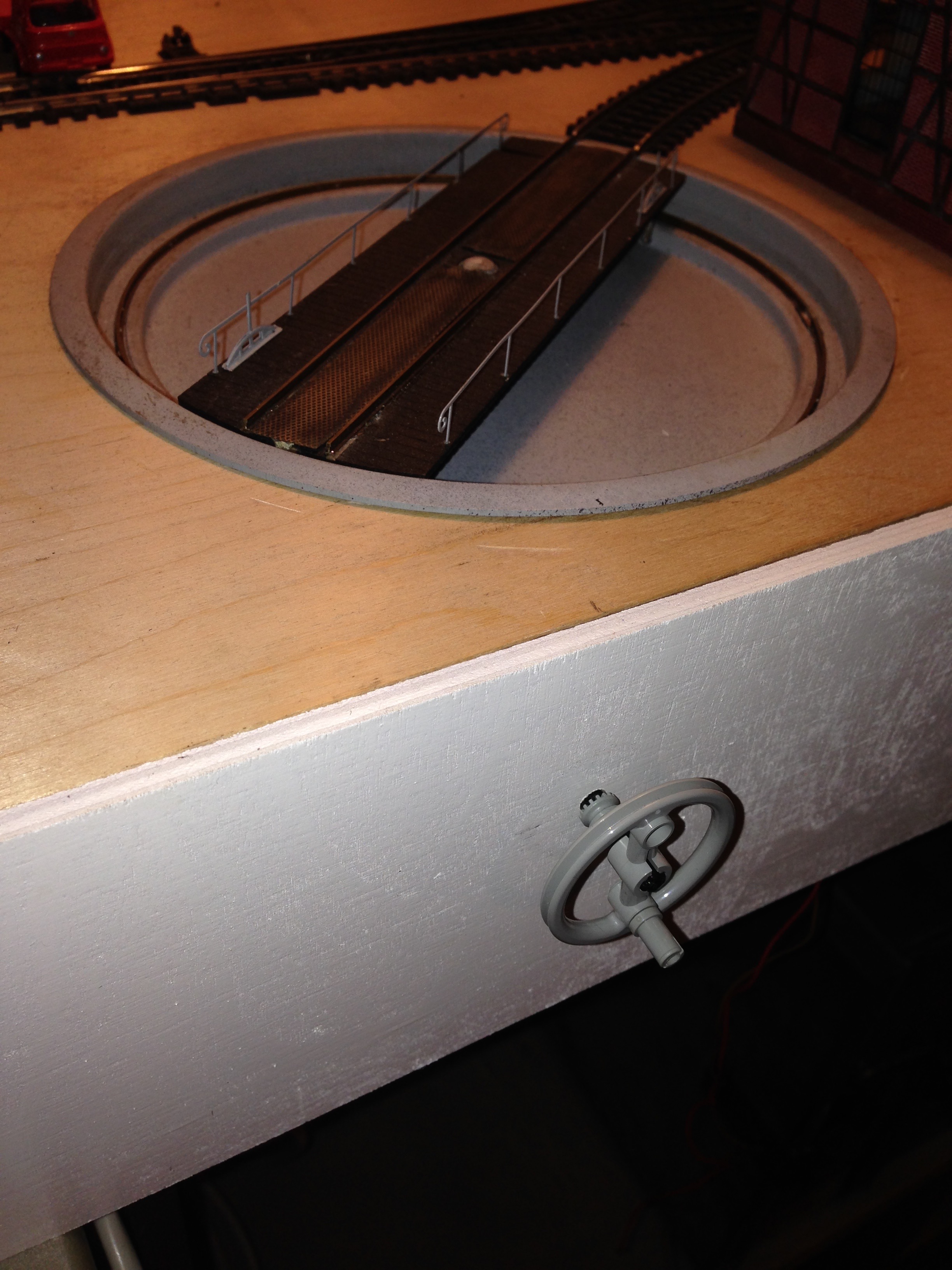

Jeg skruede motoren af og anvendte et par kardan-led, to aksler, et par bøsninger og et hjul. Vupti ... en super-præcis styring baseret på biologisk optisk 3D aflæsning samt en biologisk computer.

Det er faktisk så simpelt, at selv min søn på næsten 3 kan betjene det.

Mvh. Per

Hej Lars

Det med en stepmotor kommer ikke til at ske!

Dels har jeg en løsning, der virker ret godt og har desuden en hel del komponenter til denne liggende

Løsningen bliver at der sættes en form for enkoder på snekkeakslen og så virker drevet, som udstyret med en servomotor med 3-4000 trins nøjagtighed på en omdrejning af broen

dvs med langt højere sikkerhed for positionering en stepmotorer, der sagtens kan miste sin position uden at styringen ved det.

Derved kan ompolariseringspunktet også fastlægges uden mekaniske tiltag

Vh Rep
