"Redekam" søges + billeder af ombygget I-signal

Ved nogen hvor man idag kan skaffe signalvinge model "redekam" (TU-signal) som foto. Jeg skal bruge to stk.

Stammer fra et ætseark af Niels-Erik Norsker. Jeg er interesseret i enten vingen som løsdel  eller hele arket.



vh Henrik



Og nu jeg er igang: her er et par billeder af mit ombyggede I-signal. Det kan være lidt svært at se på billederne, men der er faktisk korrekt lys i signallamperne.

STOP: rød over gul, KØR: grøn over gul og KØR IGENNEM: to grønne.

Signalet er ombygget fra et Viessmann tysk armsignal med to drev. De to oprindelige arme er lirket af, og akslen er sikret med en lille stump plastic (er rød nu, skal males grå). Den nederste lanterne har oprindeligt kun et lys, så dæk-pladen er lirket af, og der er boret et ekstra hul. Gult og grønt lys er tilvirket af noget farvet cellofan (karamelpapir). De to DSB-arme er derefter monteret ovenpå dæk-pladerne med lidt lim.

Det er et stykke nørkle arbejde, men ikke uoverkommeligt.

__________________

Dansk epoke III, stationsanlæg m/ dobbeltsporet DSB + privatbane, havn samt industri. Anlæg under opbygning, digital AC, K-skinner...

Like 1 kan lide
Top


BT

Selvstændig

Søby Ærø

Indlæg: 388

PB  Blog

Flot arbejde Smile

Studsede dog lidt over telefonledningerne. Var det normalt at hovedmasten sådan var "skæv" hvis der ikke var plads til andet?

__________________

Mvh

Johnni Christensen

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 4.093

PB  Blog  Hjemmeside

Du kan få et byggesæt hos Freja Modeltog, der ikke er funktionsdygtigt - og så kan du få et funktionsdygtigt byggesæt hos Real Modell.

__________________

MVH
Lars

Like 0 kan lide
Top


Svend

Ballerup

Indlæg: 1.337

PB

Redekammen: Her tænker jeg nu mest på signalopstillingen (signalbilledet) på Københavns Godsbanegård

http://www.jernbanen.dk/forum/index.php?id=79595  (nederste billede)

Dine telegrafmaster: Jeg vil tro, at de ville vælte i det første og bedste uvejr (regn og blæst), men det er nok for sent at gøre ved nu (altså at placere masterne, så de står lodret). Men hvis du alligevel går i gang, kan du passende placere trådene på den anden side af signalet.

Et eksempel af mange på placering af telegrafledninger/-master i forhold til signaler: http://jernbane.net/upload_08/1413381829_ulfborg_1992_i-signal_fra_tim_avv.jpg

Men i øvrigt rigtig flot - telegraftrådene virker meget realistiske!

__________________

Svend

Like 0 kan lide
Top


bl

Pensionist

Greve

Indlæg: 1.817

PB

Trådene hænger fint og realistisk, hvad består de af?

__________________

Bjarne

Like 0 kan lide
Top


amigotrain

Indlæg: 55

PB

Tak for svar og henvisninger.

Jeg troede egentlig at det var selve TU-armen, der blev kaldt redekam. Men måske er det opstillingen af flere TI-arme på en mast, der henvises til. Anyway, på mit anlæg skal der være tre TU-armsignaler for udkørsel mod syd fra spor 1, 2 og 3,  fuldt funktionsdygtige. Jeg har ikke planlagt nogle TI-signaler - kan det ikke løses med en lystavle "Togvejen indstillet til spor..." på I-signalet?

Det er rigtigt, at telegrafmasterne er en "anelse" (for nu ikke at sige meget) til den skæve side, men jeg har set billeder af fortilfælde, dog med noget mindre hældning. Jeg har faktisk selv tænkt på at rette dem op og føre kablerne på den anden side af signalmasten, så nu bliver det nok gjort, og der er sådan set plads nok i gennemskæringen. Tråden er alm. sytråd i en grålig-brun farve.

http://www.freja-modeltog.dk/ -  forhåbentlig kommer siden snart online igen?

vh Henrik

__________________

Dansk epoke III, stationsanlæg m/ dobbeltsporet DSB + privatbane, havn samt industri. Anlæg under opbygning, digital AC, K-skinner...

Like 0 kan lide
Top


henho

It-konsulent

Ringkøbing

Indlæg: 1.341

PB

Eller prøv Finn Lekbo 40 54 34 09 - det kan være, at han har noget 'i skuffen' Smile



__________________

MVH

Henrik
2-skinne, dansk, epoke3b, medlem af SdMJK

Bruger Z21 på hjemmebanen.

Like 0 kan lide
Top


Finn Lekbo

Selvstændig

Indlæg: 117

PB

Hej Henrik

Togvejssignaler har jeg lavet på Viessmann signaler, jeg tager 448, - kr. pr. stk. jeg har lidt tilbage.

mvh

Finn

__________________

Bedste Futhilsen

Like 0 kan lide
Top


amigotrain

Indlæg: 55

PB

Hej Finn

Tak for svar - har sendt dig en PM

vh Henrik

__________________

Dansk epoke III, stationsanlæg m/ dobbeltsporet DSB + privatbane, havn samt industri. Anlæg under opbygning, digital AC, K-skinner...

Like 0 kan lide
Top


Rep Neslein

Kreativ designer for modelproduktion

Ringsted

Indlæg: 1.002

PB  Blog

Du kan købe nogen hos mig  send mail på info@epokemodeller.dk

per

__________________

Rep Neslein

Togtosse af sind og proffesion

Like 0 kan lide
Top


amigotrain

Indlæg: 55

PB

Hej Per

Har sendt dig en mail

vh Henrik

__________________

Dansk epoke III, stationsanlæg m/ dobbeltsporet DSB + privatbane, havn samt industri. Anlæg under opbygning, digital AC, K-skinner...

Like 0 kan lide
Top


amigotrain

Indlæg: 55

PB

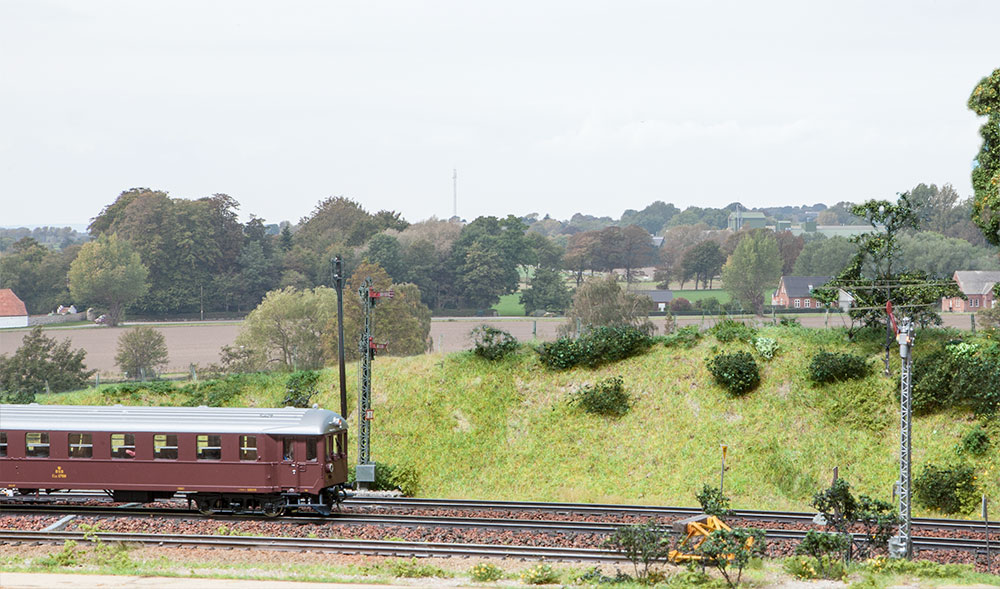

Stangrækken er nu på plads bagved I-signalet. Det ser langt pænere og mere naturtro ud. Tak for ideen.

Billede

Her ser I også lige et komponeret billede af de tre TU-signaler i den sydlige ende af stationen. PS: Det er ikke "sne" på de forreste perroner, men belægningen mangler.

Billede

__________________

Dansk epoke III, stationsanlæg m/ dobbeltsporet DSB + privatbane, havn samt industri. Anlæg under opbygning, digital AC, K-skinner...

Like 2 kan lide
Top


peterw

Ingeniør

Frederiksberg

Moderator

Indlæg: 987

PB

amigotrain skrev:



Her ser I også lige et komponeret billede af de tre TU-signaler i den sydlige ende af stationen. PS: Det er ikke "sne" på de forreste perroner, men belægningen mangler.

Billede



Det ser godt ud! Smile Komponeret - i den forstand at baggrunden er klippet ind eller hvordan skal det forstås?

Mvh,

Peter



__________________

Dansk epoke IV - af historiske årsager på 3-skinne. DSB suppleret af lidt privatbane. Uhlenbrock Intellibox, RocRail etc.

Like 0 kan lide
Top


amigotrain

Indlæg: 55

PB

Tak! Ja, begge fotos er med indkopieret baggrund. I virkelighedens verden er der skråvægge og skabe, og det ser ikke så pænt ud på billederne.

Min plan er at anlægget - hvor det er praktisk muligt - skal udstyres med baggrundskullisse/fotostat, men så langt er jeg ikke endnu Smile

vh Henrik

__________________

Dansk epoke III, stationsanlæg m/ dobbeltsporet DSB + privatbane, havn samt industri. Anlæg under opbygning, digital AC, K-skinner...

Like 0 kan lide
Top


amigotrain

Indlæg: 55

PB

Men for god ordens skyld - to af de tre TU-signaler er fremskaffet med god hjælp fra forum, tak for det! Smile
