20 m drejeskive... billeder søges og hastigheden?

Hastigheden først...  :8)  men hvor hurtig/langsom køres en runde egentlig?



Og så har jeg kun fundet fortvivlende få billeder på nettet?

Har du billeder liggende eller links?



På forhånd tak!

Jan

Like 0 kan lide
Top


AE800

Indlæg: 65

PB

Hej Jan?

Hvad mener du med 20meter drejeskive? Er det i skalaforhold som mj er dvs z,n,h0,0 osv eller i 1:1? Der findes jo adskellige drejeskiver i 1:1 som man kan finde på You Tube, så er det bare at tage sit stopur op & tage tid, derefter nedskalere tiden.

Jeg går ud fra at det du efterspørger er til given mj skalaforhold.

Ole

Like 0 kan lide
Top


DanskBjergbane

Minimalt

Kastrup

Indlæg: 464

PB  Blog

Søg på tysk så får du masser af billeder.

__________________

Hilsen Jan

Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.

ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse

Like 0 kan lide
Top


Litra P

Indlæg: 1.757

PB

https://jernbaneriet.wordpress.com/drejeskiver/

https://www.youtube.com/watch?v=vLRksp18qSs

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 1 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.135

PB

Vores Märklin 7286 drejeskive tager ca. 100 sek. for en omdrejning.

Drejeskiven skulle være 27 mtr, og ud fra det kan, du udregne hastigheden på enden af broen.

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Litra P

Indlæg: 1.757

PB

I videoklippet fra Randers (se ovenfor) tager en 360 grader drejning ca. 2 minutter og 15 sekunder Smile

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 2 kan lide
Top


Jan K.

Indlæg: 43

PB

AE800 skrev:

Hej Jan?

Hvad mener du med 20meter drejeskive? Er det i skalaforhold som mj er dvs z,n,h0,0 osv eller i 1:1? Der findes jo adskellige drejeskiver i 1:1 som man kan finde på You Tube, så er det bare at tage sit stopur op & tage tid, derefter nedskalere tiden.

Jeg går ud fra at det du efterspørger er til given mj skalaforhold.

Ole

Jeg mener DSB's 20 meter skive... prøver at indsamle billeder til bygning af model.



Og spørgsmålet om "rotationshastigheden" opstod, da det gik op for mig, at jeg ingen idé har herom! Laughing out loud

Eller har set det nævnt før...



Like 0 kan lide
Top


Jan K.

Indlæg: 43

PB

Litra P skrev:

I videoklippet fra Randers (se ovenfor) tager en 360 grader drejning ca. 2 minutter og 15 sekunder Smile

Det er fint for mig! og takker mange gange, da jeg ikke "gør" youtube...



Har nu forøvrigt ikke tænkt mig at lade skalaen (H0 i mit tilfælde) have indflydelse på drejehastigheden.



Like 0 kan lide
Top


Jan K.

Indlæg: 43

PB

Litra P skrev:
https://jernbaneriet.wordpress.com/drejeskiver/

Hvordan dælen det er lykkedes mig ikke at finde den på de gazillioner af links, jeg har jagtet, fatter jeg ikke!  Sick

Seriøst godt stof! Takker!

Like 0 kan lide
Top


Skovsør

Stationsbestyrer

Indlæg: 95

PB  Hjemmeside

Jan K. skrev:

Litra P skrev:
https://jernbaneriet.wordpress.com/drejeskiver/

Hvordan dælen det er lykkedes mig ikke at finde den på de gazillioner af links, jeg har jagtet, fatter jeg ikke!  Sick

Seriøst godt stof! Takker!



Ja der er godt nok mange lækkerier på den side, ikke kun om drejeskiver. Og den er også gået min næse forbi trods utallige timers søgen rundt i flere af de emner, siden bidrager til.

Så også tak her fra Smile

__________________

Hilsen S

Dansk epoke III med fokus på køreplanskørsel og rangering.
2 skinne Lenz digital
http://www.knarbjerg.blogspot.com
YouTube og Facebook: Søg efter "Knarbjerg Banen"

Like 1 kan lide
Top


Jan K.

Indlæg: 43

PB

Jan K. skrev:
...Og så har jeg kun fundet fortvivlende få billeder på nettet?

Har du billeder liggende eller links?

Hvis du i stedet for at plage sporskiftets sagesløse brugere og bevægede dit luksuslegeme op til remisen, kunne du jo f.eks. selv tage dem!?



Laughing out loud

Jeg var af en eller anden grund sikker på, at drejeskiven var fjernet og området lavet om til en skater-himmel, men var lige forbi og tjekke i dag på vejen hjem fra arbejde... og den er der guddødemig endnu! Eller ihvertfald nok rester til at besvare mine mange konstruktions- og detaljer spørgsmål...

Tager derop imorgen og gennemfotograferer bæstet. Efter bearbejdning vil jeg uploade billedsamlingen til kommende nysgerrige...

Ha' en god dag!

Jan (doven esbjergenser)

Like 0 kan lide
Top


Jan K.

Indlæg: 43

PB

Okay... det er jo 40 år siden, du sidst "rodede" med spor osv., så du burde have haft tid nok til i det mindste at skimme lærebogen!

 Professor i Vejbygningsfagene, A. R. Christensen, har udgivet grundlaget for forelæsningerne på Den Polytekniske Læreanstalt i Kjøbenhavn i manuskriptet "Vej- og Jernbanebygning".

Der kan du på side 92 bl.a. læse...

"Drejeskiven drejes som Regel med en Hastighed ved Omkredsen paa 0,07 x r m pr. Sek., ofte sættes største Hastighed ved Omkredsen til 0,5 m pr. Sek."

 Dermed kan regnes tiden for 360 grader drejning til (2 x pi x r) / 0,5 => (2 x 3,14 x 10) / 0,5 sek. = 125,7 sek. = 2 minutter og 6 sek.


Du er velkommen, men... "keep up, man!" Big smile


Ps. lagde du mærke til teksten, der forklarer at for at opnå mindst modstand under drejningen, er midtertappen så højt indstillet at støttehjulene i ubelastet stand svæver 5-7 mm over løbekransen og kun lige netop bærer i belastet tilstand?

Ser frem til løsningen på det... i H0... Party

 PPS. Det slider hårdt på skinnerne ved fra- og indkørsel på skiven, så økonomiafdelingen har en henstilling... for at undgå gentagen erstatning af de dyre hjertestykker, anbefales det at indlægge et kort 0,5 til 1 meter skinnestykke mellem hjertestykket og grubens kant...

Og hvis du endelig virkelig insisterer på at bruge de dyre hjertestykker, bedes du forøvrigt holde dig til samme indløbsvinkel som i sporskifterne. Med andre ord, ingen specialstykker, tak.

PPPS. hvis du ikke har bogen liggende(??) kan du hente den her: http://www.modelbaneteknik.dk/bog/bog.htm

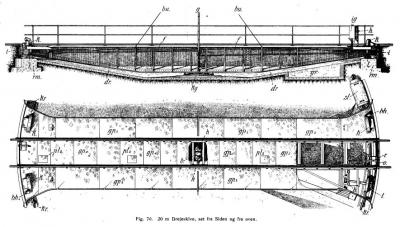

Siderne 111 til 114 viser forøvrigt tegninger inkl. detaljer! for fremstillingen af en 20 m drejeskive... ikke elektrisk, men de detaljer finder du jo ved din planlagte fototur...


Det vil nok også være passende, hvis du udfærdiger et komplet sæt tegninger og når du bygger den: en byggebeskrivelse med billeder hen ad vejen, ikke?
Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.694

PB  Blog  Hjemmeside

Jan K. skrev:
PPPS. hvis du ikke har bogen liggende(??)

Njah, den ligger ikke, den står normalt i bogreolen sammen med seriens andre bind (seks i alt), når jeg ikke lige læser i den.

Fantastisk værk, kan kun anbefales. Smile

__________________

MVH
Lars

Like 0 kan lide
Top


Jan K.

Indlæg: 43

PB

Hørt!

Og jeg er meget taknemmelig for at de kvit og frit stilles til rådighed for os i digital form! Smile

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.694

PB  Blog  Hjemmeside

Jan K. skrev:
Og jeg er meget taknemmelig for at de kvit og frit stilles til rådighed for os i digital form! Smile

Sporskiftet har faktisk tilladelse fra forfatterens arvinger til at scanne og bringe hele serien online - men det er et stort arbejde, så det er ikke blevet til noget endnu.

__________________

MVH
Lars

Like 1 kan lide
Top


Jan K.

Indlæg: 43

PB

Sjovt, som tingene kan køre i ring nogen gange...

"Lütken beretter i Den Polytekniske Læreanstalt samlinger, laboratorier m.m. fra 1910, at ”undervisningen i den videst mulige grad støtter sig på det praktiske liv og de mest dagligdags tekniske fænomener fra gader og stræder…” Og om opgaver i jernbanebygning fortæller han hvordan ”eleverne rekognoscerer terrænet inden linjen fastslås”, men beklager, at det er lidt svært for læreren at følge med, fordi området er så stort og eleverne mange!

Lütken var udover at være professor og underviser også en flittig lærebogsforfatter. Han udgav sine forelæsninger i fine og detaljerede håndskrevne bøger. I Forelæsninger over Vej – og Jernbanebygning fra 1898 bruger han fx 6 sider på detaljeret at forklare hvordan en vejtromle er opbygget.

Faget fik sit eget laboratorium i 1937, under ledelse af A. R. Christensen og med hjælp fra docent og senere professor C. Q. Bay. A. R. Christensen var desuden en populær arrangør af studierejser, bl.a. til Sverige, Frankrig og Belgien. For mange studerende var det første rejse til udlandet. I 1949 udvides faget til også at omfatte Byplanlægning under professor P. H. Bendtsen."



For to dage siden hentede jeg bogen "Jernbanestationer" af netop professor P. H. Bendtsen. Også et værk, der kan anbefales!



To spørgsmål, hvis jeg må... hvad hedder hæfte 1 af A. R. Christensen?

Og kan jeg være behjælpelig med skanningen? Hvis ja, kunne vi jo passende starte med dette hæfte...

mvh. Jan



Ovennævnte citat er hentet fra http://www.historie.dtu.dk/historie/organisation/laboratorier/laboratoriet-for-vej--og-jernbanebygning-samt-byplanlaegning

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.694

PB  Blog  Hjemmeside

Da' Jan.

Jan K. skrev:
For to dage siden hentede jeg bogen "Jernbanestationer" af netop professor P. H. Bendtsen. Også et værk, der kan anbefales!

Fandt den antikvarisk - og skyndte mig at bestille den. Smile

Citat:
hvad hedder hæfte 1 af A. R. Christensen?

Bind 1: Jernbaners Spor paa fri Bane

Det skal siges, at de fleste i min samling er de gamle "originale" (midlertidig udgave) fra omkring 1922-23.

Faldt også lige over bind 4, der ligger fremme ovenpå: Jernbanestationer/Træbroer

Bind 6 handler kun om veje og vejbroer.

Citat:
Og kan jeg være behjælpelig med skanningen?

Det er slet ikke umuligt - men lad os tage den i en privat tråd (Personlig besked).

__________________

MVH
Lars

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.694

PB  Blog  Hjemmeside

Hvis nogen skulle få lyst til at købe AR Christensens værk, kan de første fem bind fåes samlet her:

Antikvariat.net

__________________

MVH
Lars

Like 0 kan lide
Top


Jan K.

Indlæg: 43

PB

"Kan"?

Kunne er det rette ord. Naturligvis allerede væk...



"Bind 6 handler kun om veje og vejbroer."

"Kun"?  Big smile



Sender lige en pm med personlige oplysninger. Smile



Like 0 kan lide
Top


pejft

Selvstændig med www.hrtopp.dk

Moderator

Indlæg: 1.981

PB  Hjemmeside

Like 1 kan lide
Top


Jan K.

Indlæg: 43

PB

Gad vide, om det er brugen af "søgerobot nej tak"-muligheden der gør, at visse websider ikke er dukket op i min jagt?

Har heller ikke stødt på denne før, så tak. Fint materiale! Smile

Like 0 kan lide
Top


PESC

Vejle

Indlæg: 52

PB



Hej



Hermed link til billeder, fra renoveringen af drejeskiven i Lunderskov.

http://pix.sjvt.dk/#!album-0



Mvh Peter

__________________

FREMO

Epoke lll / DC / DSB / H0

Like 2 kan lide
Top


Jan K.

Indlæg: 43

PB

Efter nu at have set et hav af mere eller mindre deprimerende remise-/drejeskivebilleder, gjorde det altså rigtig godt at se ovenstående!

Og mange gode detaljer, der besvarer nogle af mine spørgsmål. Kan desværre ikke behandle "min" lokale skive sådan!  Big smile

Takker mange gange!



Melder mig ind, og når vejret bedres, tager jeg hen og besøger dem. Ikke meget længere væk, end jeg kan cykle...



Like 0 kan lide
Top


LarsLars1

SAP konsulent

Indlæg: 7

PB

Hvis I mangler en lille film med drejeskive ...



https://www.youtube.com/watch?v=1ubEqBF4V14



/Lars

__________________

Der er ikke noget i livet som en varm øl og en kold kvinde

Like 0 kan lide
Top


Jan K.

Indlæg: 43

PB

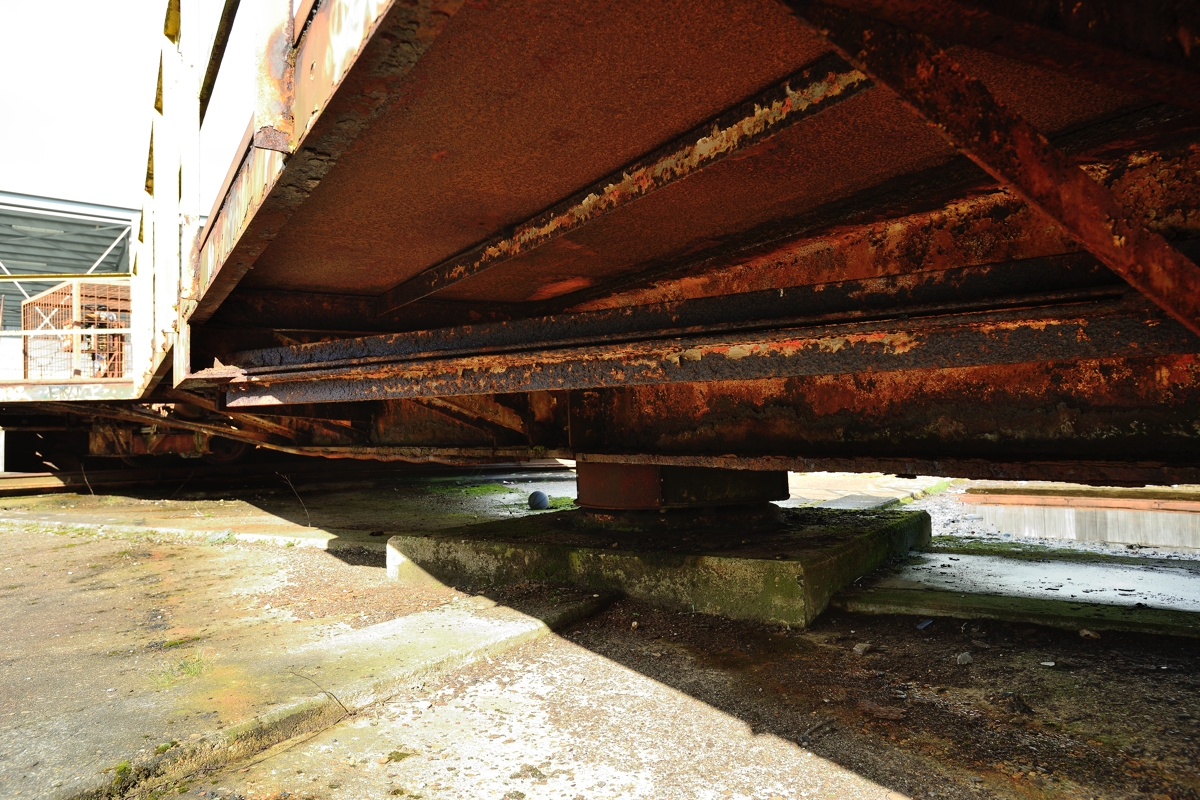

Billede

Takker for hjælp med diverse links (har bl.a. fået nogle fremragende riffelplader fra SlatersUK) og har været forbi Esbjergs drejeskive.

Sølle forfatning og af charnier typen, så vil nok nøjes med detaljer omkring motorstyring.

Drejeskiver er iøvrigt ligesom N-maskiner! Hvis du vil bygge en model, skal du vælge station, år, måned og muligvis dag... det er noget rod! Big smile

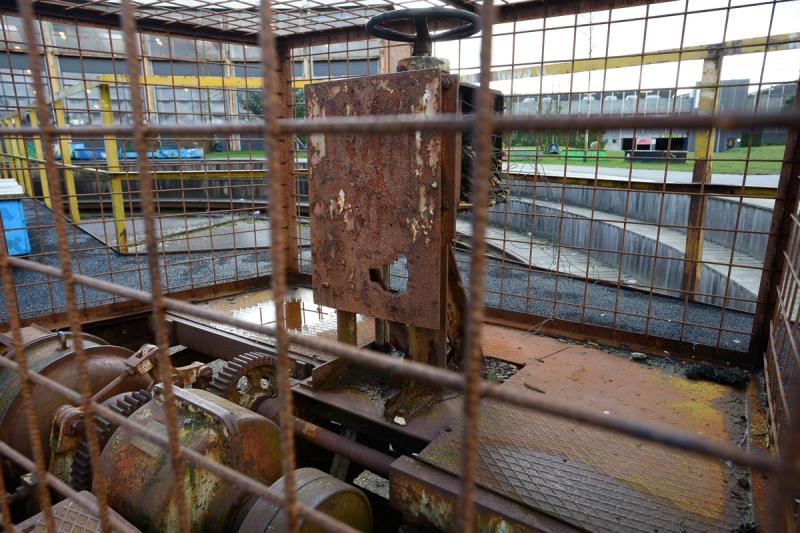

Billede

Jeg har uploadet billeder (24MB) her: https://www.mediafire.com/file/2c68ggu8cpsoz81/Esbjerg.zip/file
