Mit kedelige layout.

Hej modelbanefolk.

Nu er tiden kommet til at indkøbe flere spor. Jeg har dog desværre ikke særlig meget plads. Banen står på mit spisebord, og derfor er landskabsbyggeri ikke den mest populære idé jeg kan få. Så jeg tænkte i stedet, at jeg ville trøstekøbe mig fattig i skinner.

Spisebordet måler 240 cm x 100 cm. Det er alligevel en pæn bordplade, men som altid kan det jo aldrig blive stort nok. En følelse de fleste modelfolk må kende til. Smile

Til at begynde med vil jeg lige redegøre for min idé. Jeg har forsøgt at skabe de muligheder for kørsel, der kan findes ved en større station. Dvs. jeg har et lokomotivdepot, et godstærren og et stationsområde. Det lykkedes mig også at få plads til oplagring af passagervogne, det var ellers ikke planen fra starten.

Sporplanen bærer desværre meget præg af den begrænsede plads. Jeg har derfor valgt at benytte de små sporskifter, da jeg ellers ikke vil have plads til noget som helst. Når du kigger på planen, vil du se, at der er tre farver der dominerer billedet.

Orange er rangerområde. Jeg ville helst have haft begge hovedspor helt fri, men jeg er nødt til at kunne trække godsvognene ud for at kunne rangere ordentligt. Det kunne ellers være fedt at kunne rangere mens to tog racer afsted på hovedsporet. Det gule er lokomotivdepot/sidespor til at vente på. Grøn er oplagsplads for passagervogne.

Hvad synes I? Der er ikke meget nyskabende over layoutet, i mine øjne er det faktisk en anelse kedeligt og almindeligt. Det er mit problem. Kritik modtages gerne. Forslag til forbedring modtages også gerne.

sporplan

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.918

PB

"sjlauritsen" skrev:
Spisebordet måler 240 cm x 100 cm. Det er alligevel en pæn bordplade, men som altid kan det jo aldrig blive stort nok. En følelse de fleste modelfolk må kende til. Smile

Du kan ikke "skære" de 240 x 100 cm op i smalle pladesektioner på 20-30 cm i dybden og så placere dem op mod væggen. Pladsforbruget ville være det samme, men strækningen ville være så meget længere. Det er langt at foretrække frem for det traditionelle pladeanlæg, som man ret hurtigt bliver træt af, og derved mister lysten til denne ellers meget fangende hobby.

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 993

PB  Hjemmeside

Til formaalet er banen perfekt; Du har endda husket at faa plads til en vendesloejfe!

Begraensningerne taget i betragtning, er resultatet optimalt.

Desvaerre gaar mange desvaerre glip af en anden vaesentlig faktor ved modeljernbanehobbyen med denne slags "skematiske" baner; nemlig glaeden ved at opbygge et realistisk landskab og dekoration...

Dette skal ikke ses som kritik, eller et hint om at du burde lave det anderledes! Smile

__________________

Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

"Skott" skrev:
Du kan ikke "skære" de 240 x 100 cm op i smalle pladesektioner på 20-30 cm i dybden og så placere dem op mod væggen. Pladsforbruget ville være det samme, men strækningen ville være så meget længere.

Jeg elsker lange strækninger. Jeg overvejede at købe en mængde "svævehylder" fra Ikea og placere dem langs væggen i lejligheden. Det kunne måske gøre underværker. Det er værd at overveje.

Svævehylderne kan klare ca. 5 kg stykket. Så det burde kunne lade sig gøre.

Venlig hilsen

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

"hxmiesa" skrev:
Til formaalet er banen perfekt; Du har endda husket at faa plads til en vendesloejfe!
Ja den er nemlig god. Den er endda lidt "skjult" i mængden af spor, hvilket jeg synes godt om. Har du i øvrigt bemærket, at det er dine "kurveskifter"? Jeg fandt eksemplet på dine hjemmeside. Jeg har to sæt, så jeg kan lige så godt bruge dem.
"hxmiesa" skrev:
Desvaerre gaar mange desvaerre glip af en anden vaesentlig faktor ved modeljernbanehobbyen med denne slags "skematiske" baner; nemlig glaeden ved at opbygge et realistisk landskab og dekoration... Smile

Ja det er også noget af det som irriterer mig mest. Jeg har bare desværre ikke pladsen til det. Jeg overvejer stadig at lave noget modulært, for så kunne jeg netop gøre det du siger. Smile

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.918

PB

"sjlauritsen" skrev:
"Skott" skrev:
Du kan ikke "skære" de 240 x 100 cm op i smalle pladesektioner på 20-30 cm i dybden og så placere dem op mod væggen. Pladsforbruget ville være det samme, men strækningen ville være så meget længere.
Jeg elsker lange strækninger. Jeg overvejede at købe en mængde "svævehylder" fra Ikea og placere dem langs væggen i lejligheden. Det kunne måske gøre underværker. Det er værd at overveje.Svævehylderne kan klare ca. 5 kg stykket. Så det burde kunne lade sig gøre.Venlig hilsen

Det synes jeg seriøst, du burde overveje. Fornøjelsen bliver altså langt større, når togstammen ikke konstant befinder sig i en kurve Smile

Er plads et problem, kan hylderne jo alternativt befinde sig i øjenhøjde. Så er der stadig plads til eks. en sofa eller et spisebord underneden, selvom banen kører langs væggen Smile

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


KnudBe

Indlæg: 764

PB  Hjemmeside

"sjlauritsen" skrev:
Svævehylderne kan klare ca. 5 kg stykket. Så det burde kunne lade sig gøre.

Jeg har gået med de samme tanker, men når der kommer lanskabsmateriale og bygninger på, så ved jeg ikke om det i længden er en holdbar løsning.

I stedet er jeg blever foreslået at bruge hyldeknægte som monteres ovenpå hylderne (i modsætning til under som man traditionelt gør) og så skjule dem med landskabet.

__________________

Mvh
Knud

Modelbane: Spor N - Roco/Fleischmann digital (Z21) - Epoke III / IV / V - DK, S & Int.
Spor N på Facebook https://www.facebook.com/groups/modeltog160/
Simulator: http://www.railworks.dk

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

Jeg har nu leget lidt med tanken. Jeg vil have 650 cm x 270 cm til rådighed. Det er alligevel et stykke væg.

Er der nogen der har en række links til lignende løsninger?

Jeg vil helt klart lave det sådan, at der skal være vendesløjfe i hvert fald i den ene ende. Jeg kan godt lide, at jeg kan sætte et tog i gang, og så kører det bare.

Strækningen skal desuden være tosporet. Evt. med et par sidespor undervejs.

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


KnudBe

Indlæg: 764

PB  Hjemmeside

Til mulig inspiration...

http://www.trix.de/produkte/frontend/index.php

I "Stickwort" skriver du : modul „Rheintal”

__________________

Mvh
Knud

Modelbane: Spor N - Roco/Fleischmann digital (Z21) - Epoke III / IV / V - DK, S & Int.
Spor N på Facebook https://www.facebook.com/groups/modeltog160/
Simulator: http://www.railworks.dk

Like 0 kan lide
Top


Techek

Jelling

Indlæg: 900

PB

"KnudBe" skrev:
... bruge hyldeknægte som monteres ovenpå hylderne ... og så skjule dem med landskabet.

Dét tror jeg er en dårlig ide - med mindre det skal være en permanent installation der aldrig skal flyttes igen.

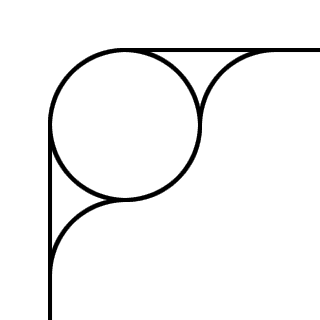

Måske kan begge vendesløjfer laves som een, således at du kun bruger ét hjørne til at lade to vendesløjfer lappe ind over hinanden eller måske endda gå ind i hinanden?

2gangevendesloejfe

__________________

[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]

Like 0 kan lide
Top


KnudBe

Indlæg: 764

PB  Hjemmeside

"techek" skrev:
"KnudBe" skrev:
... bruge hyldeknægte som monteres ovenpå hylderne ... og så skjule dem med landskabet.
Dét tror jeg er en dårlig ide - med mindre det skal være en permanent installation der aldrig skal flyttes igen.
Hvis en svævehylde er det jeg tror det er, så er det også en rimelig permanent installation, men ellers vil jeg da være glad for et link til IKEAs svævehylder. Det kan være at det også er løsningen for mig...?
"techek" skrev:
Måske kan begge vendesløjfer laves som een, således at du kun bruger ét hjørne til at lade to vendesløjfer lappe ind over hinanden eller måske endda gå ind i hinanden?

Det ser sjovt ud... men der skal da stadig være en næsten-cirkel for enden af strækningerne for at toget kan komme tilbage til vendesløjfen?

__________________

Mvh
Knud

Modelbane: Spor N - Roco/Fleischmann digital (Z21) - Epoke III / IV / V - DK, S & Int.
Spor N på Facebook https://www.facebook.com/groups/modeltog160/
Simulator: http://www.railworks.dk

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

Hejsa.

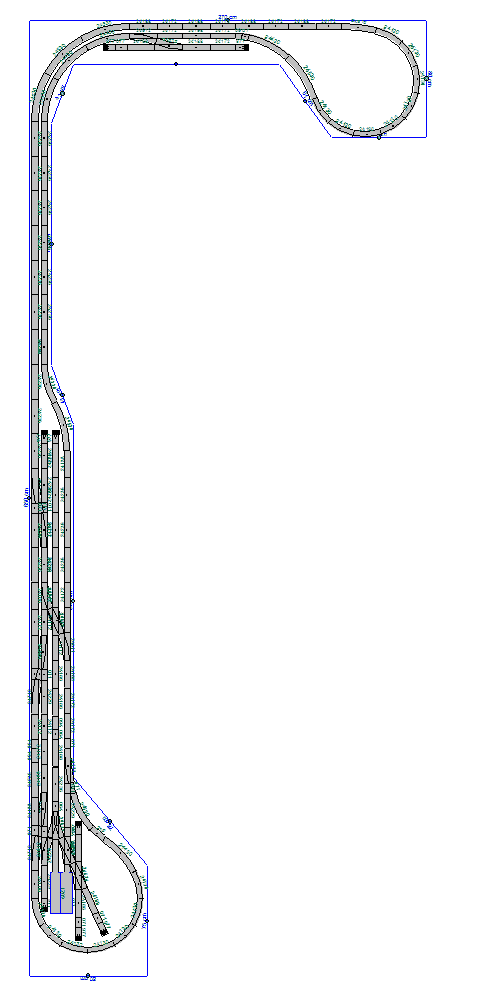

Jeg har nu set lidt på jeres vejledninger og fundet på en mulig løsning. I kan se vedlagte fil. Jeg har også vedhæftet WinTrack sporplanen.

Jeg har forsøgt at lave en slags hovedbane med, hvad der skal forestille at være en gennemkørselsstation.

Banens længde er 650 cm og den kan være 270 cm langs den anden væg. Der hvor der er yderst smalt er pga. der står en sofa i ca. den længde. Resten af pladsen kan for så vidt godt være en anelse bredere end 30 cm, men højst en 10 cm.

Kritik er yderst velkommen, da jeg ikke selv er helt 100% på om jeg udnytter pladsen ordentligt. Smile Jeg er specielt en anelse utilfreds med den måde vendesløjfen er placeret ved stationen. Det virker lidt underligt, den måde toget kører på.

Venlig hilsen

Søren

vaegplan

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.918

PB

"sjlauritsen" skrev:
Jeg er specielt en anelse utilfreds med den måde vendesløjfen er placeret ved stationen. Det virker lidt underligt, den måde toget kører på.

Hej Søren

En måde, at få et bedre layout, var, at skjule vendesløjfen ved stationen, så du kun ser der, hvor den kører ind i sløjfen og så skjuler resten, så toget først bliver synligt hende for enden af strækningen, hvor de 2 spor samles.

Det vil give et bedre udseende, tror jeg Smile

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Cargoman

Indlæg: 490

PB  Hjemmeside

"KnudBe" skrev:
Hvis en svævehylde er det jeg tror det er, så er det også en rimelig permanent installation, men ellers vil jeg da være glad for et link til IKEAs svævehylder. Det kan være at det også er løsningen for mig...?

Hvis det er den jeg tænker på, så ser den sådan ud Arrow http://www.ikea.com/dk/da/catalog/products/00011013

Jeg vil ikke anbefale den, da den med tiden vil komme til at hænge nedad, og i øvrigt er den fremstillet af en tynd spånplade og noget presset pap.

Skal det være det knægt-løse ophæng ville jeg i stedet bruge denne Arrow http://www.ikea.com/dk/da/catalog/products/S79834442

Idé-Møbler sælger samme koncept Arrow http://www.ide.dk/sw46106.asp

Ingen af de nævnte hylder er mere permanete, end at de kan tages ud fra deres holdere uden brug af værktøj.

__________________

Moderne tog på danske skinner

Like 0 kan lide
Top


Techek

Jelling

Indlæg: 900

PB

Det jeg mente med om det var en meget permanent installation, er at hvis du vælger at sætte nogle gode, solide hylder op vha. omvendte hyldeknægte og bygger landskabet indover knægtene, så kan du måske ikke skrue dem ned igen, uden at ødelægge landskabet rigtigt mange steder.

Faktisk kunne det være et ret interessant koncept at lave modeljernbanen i en slags bog/vægkasser der stikker fx. 20-30-40 cm ud fra væggen. Et slags modulært system hvor belysning og landskab kan indbygges og fungere i et rimeligt beskyttet system, til fremvisning, underholdning og helt sikkert et blikfang.

__________________

[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

"techek" skrev:
Faktisk kunne det være et ret interessant koncept at lave modeljernbanen i en slags bog/vægkasser der stikker fx. 20-30-40 cm ud fra væggen. Et slags modulært system hvor belysning og landskab kan indbygges og fungere i et rimeligt beskyttet system, til fremvisning, underholdning og helt sikkert et blikfang.

Jeg har faktisk tænkt den længere. Jeg havde planer om et hyldesystem, hvor du har en slags hyldeknægt, som kan slås ind mod væggen, når du ikke benytter den. Selve modulet var så lavet på måde, så du faktisk havde to etager. Dvs. den øverste plade "hænger" på hyldeknægten.

Min plan var at have det nederste niveau til en skyggebane.

Ved endemodulerne, der naturligvis vil være større, skal der findes en mere robust løsning, evt. kan det blot laves med større hyldeknægte.

Hele min idé går på, at du skal kunne sætte en modelbane op på no-time langs væggen. Blot ved at folde hyldeknægtene ud og hænge modulerne op. Hvorvidt du vil lave permanent bane eller blot bygge skinnerne på hver gang, det er op til dig selv. Smile

Vælger du at bygge banen hver gang, og hvis modulerne er lige store, kan de i øvrigt stables i et skab, når de ikke benyttes.

Venlig hilsen

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


Tonny Pedersen

Håndformer

Næstved

Indlæg: 348

PB

hej Søren

det med at lave en hyldebane som kan samles på nogle hyldeknægte "in no time" , tror jeg ikke du kan lave , det kræver virkelig nøjagtighed , med skinnesamlingerne , også hver gang banen skal samles , har selv 6

moduler , dog i spor N , som bliver sat på reolbukke fra Ikea , og det tager lang tid at sætte det op så alting passer.

Hilsen

Tonny

PS. det er kun min erfaring.

Like 0 kan lide
Top


KnudBe

Indlæg: 764

PB  Hjemmeside

Det som jeg havde tænkt på var nogle mere almindelige hylder på hyldeknægte. Banen skal være ret højt oppe, da jeg ikke har så meget ubrudt vægflade.

Ovenpå hylderne vil jeg så lave en modulopbygget bane, som skal kunne tages ned separat. Ledninger skal gemmes så tæt på væggen som muligt under selve landskabet.

Der skal bruges stige for at komme op i niveau med banen.

__________________

Mvh
Knud

Modelbane: Spor N - Roco/Fleischmann digital (Z21) - Epoke III / IV / V - DK, S & Int.
Spor N på Facebook https://www.facebook.com/groups/modeltog160/
Simulator: http://www.railworks.dk

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

"Tonny Pedersen" skrev:
det med at lave en hyldebane som kan samles på nogle hyldeknægte "in no time" , tror jeg ikke du kan lave

Jeg skrev vist lidt tvetydigt. Smile Min idé gik på, at selve hylderne skulle sættes op på no-time. Det tror jeg klart er muligt. Du skal så selv samle banen bagefter. Dvs. der går nok nogle timer eller mere med at sætte skinnerne på. Det var ikke mindet på et fast anlæg.

Hvis du laver dit anlæg mere fast, altså med landskab osv. så er sagen selvfølgelig klar, at det kræver meget mere præcision. Det vil jeg heller ikke regne med kunne lade sig gøre.

Venlig hilsen

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top
