Blinkende lysdioder

Der har tidligere været tråde om blinkende lys og advarselssignaler her på forum. Nu har jeg set dem her: http://elektronik-lavpris.dk/product_info.php?products_id=79349 og Bjergum sælger noget lignende på QXL.

Som jeg forstår det, er der en indbygget IC til at styre blinket. Men hvordan virker de - kan de erstatte den almindeligt foreslåede blink-elektronik til f.eks. advarselssignaler ved baneoverskæringer ?

Og er der nogen som ved, om de findes som SMD (jeg har ikke kunnet finde dem) ?

__________________

Kresten

Like 0 kan lide
Top


pejft

Selvstændig med www.hrtopp.dk

Moderator

Indlæg: 1.996

PB  Hjemmeside

"Kresten" skrev:
Der har tidligere været tråde om blinkende lys og advarselssignaler her på forum. Nu har jeg set dem her: http://elektronik-lavpris.dk/product_info.php?products_id=79349 og Bjergum sælger noget lignende på QXL.Som jeg forstår det, er der en indbygget IC til at styre blinket. Men hvordan virker de - kan de erstatte den almindeligt foreslåede blink-elektronik til f.eks. advarselssignaler ved baneoverskæringer ?Og er der nogen som ved, om de findes som SMD (jeg har ikke kunnet finde dem) ?

5 mm blinkende lysdioder har man kunne få i mange år. Du slutter strøm til dem som ved en normal diode, og de blinker i den angivne takt - typisk ca. 2 gange i sekundet.

3 mm blinkende kan man også få nogen steder, f.eks. hos

http://www.Bjergum.dk (fin servce)

og det Bjergum ikke har, køber jeg hos:

http://www.dotlight.de

Røde blinkende 3 mm erstatter fint andre pærer etc. i overskæringer.

__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 0 kan lide
Top


Kresten

Indlæg: 1.040

PB

Tak for dit svar. Det lyder jo som svaret på Nonnens bønner - at slippe for blink-elektronik og andet godt.

Lidt kreperligt - har netop udskiftet 1,8mm dioderne i Freja's vejoverskæringssæt med SMD'er, fordi det blev pænere. Og netop SMD'er med blink ville jo være helt perfekt - og 1,8mm med blink kan jeg ikke finde...

__________________

Kresten

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

Hej!

Hvis man vil have lyset til at blinke rigtigt - dvs at det tænder og slukker "sløvt" som i virkeligheden - så er der ingen vej uden om noget elektronik.

Blinkende LED er dog noget alle og enhver kan finde ud af, så de har bestemt deres berettigelse.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Kresten

Indlæg: 1.040

PB

Citat:
Hvis man vil have lyset til at blinke rigtigt - dvs at det tænder og slukker "sløvt" som i virkeligheden - så er der ingen vej uden om noget elektronik.

Nå - ok. Og Øv! Men kan du så fortælle - måske med et link - hvad det er for noget elektronik, man skal have fat i, så man også får den "sløve" tænd/sluk ?

__________________

Kresten

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

Hej!

Nåe ja - jeg kender ikke noget link til dette - det laver jeg selv. Desværre.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


tybalt

It-projektleder

Holbæk

Indlæg: 999

PB  Hjemmeside

"Kresten" skrev:
Citat:
Hvis man vil have lyset til at blinke rigtigt - dvs at det tænder og slukker "sløvt" som i virkeligheden - så er der ingen vej uden om noget elektronik.
Nå - ok. Og Øv! Men kan du så fortælle - måske med et link - hvad det er for noget elektronik, man skal have fat i, så man også får den "sløve" tænd/sluk ?

Hej

Der findes adskillige byggesæt på markedet der kan det du ønsker, f.eks. dette:

http://www.elextra.dk/main.aspx?page=article&artno=H10729

Efter at have bygget dette kit kan du formodentlig benytte konstruktionvejledningen til at bygge dine egne versioner, evt. som "fuglerede". Det er trods alt ikke mange komponenter der indgår og de koster ikke mange kroner.

__________________

Med venlig hilsen
Henk

http://www.privatbanen.dk/
- H0, 2-skinne -

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

Hej!

Jamen det kit laver ikke andet and det alm. blinkende lysdioder gør. I virkeligheden er lamperne meget sløve til at tænde og slukke - det kræver noget ekstra.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


tybalt

It-projektleder

Holbæk

Indlæg: 999

PB  Hjemmeside

"Gert Frikke" skrev:
Hej!Jamen det kit laver ikke andet and det alm. blinkende lysdioder gør. I virkeligheden er lamperne meget sløve til at tænde og slukke - det kræver noget ekstra.Gert

Ok, så har jeg misforstået ønsket.

jeg troede at det drejede sig om at styre blinkfrekvensen og ikke om en "langsom" opstart. :oops:

__________________

Med venlig hilsen
Henk

http://www.privatbanen.dk/
- H0, 2-skinne -

Like 0 kan lide
Top


Kresten

Indlæg: 1.040

PB

OK. Men kan jeg så bruge komponenterne i den her tråd til noget: http://www.sporskiftet.dk/node/1606 ?

__________________

Kresten

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

Hej!

Næe - det har du vist ikke så meget at bruge til.

Nu er det heller ikke fordi, at jeg siger at lamperne SKAL være sløve i tænd og sluk fasen - det er helt op til dig selv. Hvis du er tilpas med at de blinker, så kan du bruge dette lille kredsløb. Du kan dog selv bygge det af elektronikskrot for kr. 0 - der er næsten ingen ting i det. Nypris for stumperne er nok under 10 kr. - selvfølgelig afhængig af hvor man køber dem. Nogle steder er det rene "apotekerpriser".

Til brug for vores klub har jeg bygget en enhed, der styrer dioderne sløvt, også det rigtige lys i uordensignalerne samt en elektronisk genereret klokkelyd. Det hele arbejder på de 14 -16 V AC, som man har til lys på modelbanen. Det aktiveres med et DC signal - og indgangen er galvanisk adskilt via en optocoupler. Så kan det tilkobles helt problemfrit. Og ikek noget med formodstande!

Hvis du er på en messe hvor Peter fra FREJA er til stede, kan du opleve det på hans diorama med overkørselssignaler.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

fejl - rettet

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Kresten

Indlæg: 1.040

PB

Citat:
Ok, så har jeg misforstået ønsket. jeg troede at det drejede sig om at styre blinkfrekvensen og ikke om en "langsom" opstart.

Jo - men til gengæld har dit forslag jo den fordel, at jeg kan tilslutte det til de SMD'er, som jeg ikke kan få med indbygget blink. Så tak for det ! Smile Smile Smile Smile

__________________

Kresten

Like 0 kan lide
Top


Leonard

Kerteminde

Indlæg: 858

PB

Det viste byggesæt er bare en astabil multivibrator, som er en af grundkonstruktionerne i enhver elektronikundervisning. Der er ikke komponenter for 10 kr og det er så simpelt at det slet ikke er nødvendigt med et print, men et lille stykke hulprint er rigeligt.

Så at give 75 kr for det er altså den dyre luksusløsning.

For at lamperne tænder og slukker sløvt skal der et par trin mere på, men det er heller ikke de dyre stumper, der skal bruges til det. men det kræver selvfølgelig en rodekasse med stumper og lidt viden bare at lodde det sammen, når nu Gert ikke vil vise et diagram Sad

__________________

Seriøse bud modtages.
Sendes kun mod forudbetaling og køber betaler porto.
Kan også afhentes efter aftale.

Leonard
5300 Kerteminde

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

Hej!

Jamen jeg vil da gerne vise et diagram, men anså min løsning for komplex i det givne tilfælde - har jeg skrevet at jeg ikke vil?

Nå, men det er vedheftet.

Gert

scannet diagram

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

"Leonard" skrev:
For at lamperne tænder og slukker sløvt skal der et par trin mere på, men det er heller ikke de dyre stumper, der skal bruges til det. men det kræver selvfølgelig en rodekasse med stumper og lidt viden bare at lodde det sammen, når nu Gert ikke vil vise et diagram Sad

Nå - så kom mit diagram - var det godt nok? Nu er det frit selv at fatte loddekolben og gå i gang. Men det skræmmer måske at der også er lavet lyd på?

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Leonard

Kerteminde

Indlæg: 858

PB

Det er jo et fint diagram, jeg kan ikke lige se hvorfor der er 2 udgangstrin til blink?

- det ser ud til at de vil blinke i takt.

Og så havde jeg nok forestillet mig noget med en AMV tilsat en ekstra kondensator, modstand og transistor ... men det er bare fordi jeg aldrig er blevet helt fortrolig med OPere ...

Hvad er T6 for en slags?

Og hvad bruges uorden output til?

Hvilken lyd kommer der ved aktivering?

__________________

Seriøse bud modtages.
Sendes kun mod forudbetaling og køber betaler porto.
Kan også afhentes efter aftale.

Leonard
5300 Kerteminde

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

Hej!

De 2 udgange er til, at man kan sætte et antal røde lysdioder i serie til hver - typisk 3. For at sikre at der er nok selv til en mere kompliseret overskæring.

T6 er en darlington transistor.

Lyden er en tilnærmet klokkelyd der siger "ding - ding - ding"

Uorden signalet lyser med hvidt lys lang banen til at fortælle lokomotivføreren om overskæringen er sikret. Kan klare 2 hvide LED i serie. Bemærk, at da alle udgangene er strømgeneratorer, skal der ikke formodstande på lysdioderne.

Hele opstillingen er opstået af fler omgange, og er denne udgave, så den passer til en hel overskæring som den, FREJA H0 laver.

God fornøjelse hvis du giver dig i kast med konstruktionen.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Kresten

Indlæg: 1.040

PB

Citat:
Nå - så kom mit diagram - var det godt nok

Ja, det er godtnok flot. Laughing out loud Det må være sådan et, som du og Moppe kan få en masse ud af, mens vi andre bare bliver dybt imponerede. Mit niveau er til at eftergøre det layout, som fandtes under tybalts henvisning. Og så må jeg nok leve med at undvære langsom tænd/sluk Smile Smile Smile

__________________

Kresten

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

Hej!

Tak for roserne. Tjae jeg har da selv kreeret det til brug på mit eget og klubbens anlæg. Det er bygget i et mindre antal eksemplarer indtil nu, men antallet vil øges.

Det startede egenetlig med en simplere udgave til brug for et loddekursus i klubben og et par andre MJ sammenhænge.

Jeg bragte ikke diagrammet i første omgang, for - som du selv skriver - havde jeg en klar opfattelse af, at det skulle være en noget simplere løsning du søgte. Fint nok med at holde det simpelt, men skal det ligesom kunne lidt mere, så har det simple det med at forsvinde.

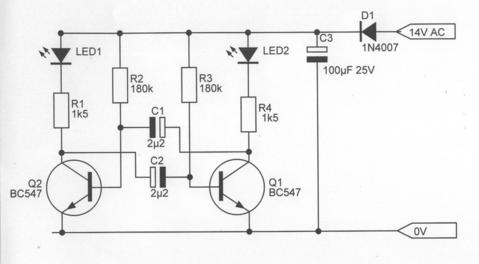

Jeg har vedheftet det helt simple - meget lig det tidligere bragte, men nu beregnet for drift på dine 14 - 16V AC til lys på banen. Det mener jeg at man skal anvende til modeltog i stedet for batterier eller andre specielle forsyninger.

Gert

scannet diagram

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Litra P

Indlæg: 1.763

PB

"Gert Frikke" skrev:
Hej!Jamen jeg vil da gerne vise et diagram, men anså min løsning for komplex i det givne tilfælde - har jeg skrevet at jeg ikke vil?Nå, men det er vedheftet.Gert

Hej Gert,

Tak for tegning, jeg har ikke brug for den lige nu, men sikkert senere. Tråden her har jeg nu gemt hos mig under SSSSSSSSS (1) Laughing out loud.

Venlig hilsen Lars

1) Særlige Snedige Systemer Som Systembestemt Skal Sættes Så Signalerne Stemmer.

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
