Hej alle
Nu har jeg grublet og tegnet og grublet ... og jeg synes, at jeg hænger fast.
Min søn på næsten 5 har fået Thomas (og snart Percy) fra Thomas Tog. Nu skal han have en legebane, hvor der er masser af leg i. Jeg er ikke så skarp på at designe i lag, så derfor ønsker jeg lidt hjælp og inspiration.
Märklin C-skinner.
Målene er 194 x 94 cm - og der er plads til to lag.
Stigninger må være op til 4%.
Der skal være mindst en rundbane, så kontinuerlig kørsel kan lade sig gøre.
Radius 1 er helt acceptabelt og ligeså kurveskifter.
Der skal være en station med to spor - et spor skal være min. 50 cm og det andet gerne længere.
Meget gerne en kulmine og noget industri, så der er opgaver og rangering.
Meget gerne et stykke bane i bjergområde.
Lille lokomotivdepot med plads til 2-4 lokomotiver.
Da jeg har masser af C-skinner, er der ingen begrænsninger på det punkt.
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
Litra P
Indlæg: 1.852
Er du sikker på at du ikke har bare "enlillebittesmule" mere plads
(specielt i bredden)
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
PerOlsen
Indlæg: 2.070
Nej desværre ikke. :-/
Banen skal bygges på en plade i nederste del af sådan en køjeseng:
http://www.ikea.com/dk/da/catalog/products/80123993
Og bemærk, at min søns køjeseng er forkortet med 5 cm, så du må endeligt ikke bruge målene fra hjemmesiden.
Banen kommer til at slutte lige bag stigen.
Der er ikke adgang til hverken sider eller bagside af banen, så eventuelle fjerntliggende sporskift må jeg lave elektriske.
Blev udfordringen større?
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
erikolsen1954
maskiningeniør
Ishøj
Indlæg: 377
Jeg har et barnebarn på snart 8 som jeg af og til "leger tog" med.
Se http://www.modelbaneteknik.dk/brio/maerklin.htm
Det er min erfaring at der bør være adgang til alle dele af banen så afsporet materiel let kan fjernes og sættes på sporet igen et nemt sted.
Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/
PerOlsen
Indlæg: 2.070
Jeps ... det ville være optimalt. Men jeg skal nok sørge for, at der bliver nogle steder, hvor han kan sætte hænder, så han kan række ind.
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
Litra P
Indlæg: 1.852
Værsgo Per !
Stigningen er lige over 4%, men kan bringes ned ved at sænke frihøjde fra 8cm til 7,5cm. Der skal være "låg" på minen, så man kan komme til der, hvis der er noget der afsporer.
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Litra P
Indlæg: 1.852
Og her er der lige et par billeder i 3-D. Den øverste station fik et spor mere. Håber der er nok legemuligheder .
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
JD
Indlæg: 712
Du er for rå, Lars...
Fint oplæg på næsten ingen plads.
Og godt med en rundbane sammen med endestationer til en afveksling når man er træt af at se toget køre rundt og rundt.
Jens
DC bane i dansk epoke III
Lars Skjærlund
Rødovre
Webmaster
Indlæg: 4.107
Ja, her kan Jonas vist få en hel del at lege med!
Men: Der er ikke meget Sodor over de 3D billeder - Sodor hører altså til England, ikke Tyskland. Og rullestenen mangler på toppen af minebjerget...
MVH
Lars
PerOlsen
Indlæg: 2.070
TAK LARS!
Superflot ... det var lige noget i den stil, jeg havde forestillet mig. Jeg vil forsøge at flytte det kurveskifte bagerst til højre frem mod forkanten, så det ikke ligger skjult i bjerget - og måske rykke lidt rundt på industrisporet.
Og det var netop sådan en løsning, jeg forsøgte at få frem selv.
Lars S. ... jeg skal nok finde en rullesten at lægge på toppen af bjerget.
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
tybalt
It-projektleder
Holbæk
Indlæg: 999
Hej
En imponerende mængde spor på meget lidt plads og tilsyneladende masser af legemuligheder, men...
Jeg ville tro at det meget hurtigt ville blive et kæmpe irritationsmoment at sporplanen er "enøjet", dvs. at banen kun kan befares med udbytte med kørsel den ene vej rundt. Prøv engang at afsende et tog fra minestationen og prøv så at komme tilbage igen. Vel at mærke uden at bakke toget hele vejen. Samme problem gælder i mindre grad for stiksporene.
I det hele taget optræder dette fænomen altid når der kun er inkluderet 1 diagonalspor. Der skal 2 til, så Lars, her er der en anlægsmæssig udfordring der er dig værdig
Som jeg ser det så [u]kan[/u] det løses, men det kræver et ekstra niveau.
Med venlig hilsen
Henk
http://www.privatbanen.dk/
- H0, 2-skinne -
Lars Skjærlund
Rødovre
Webmaster
Indlæg: 4.107
Da' Henk.
Du kender vist ikke "Lokomotivet Thomas"? Der er overhovedet ikke noget galt med at bakke - og når man er fem år, har man altså ikke helt så godt styr på at vende sine tog rigtigt - så bakker man hellere!
MVH
Lars
Litra P
Indlæg: 1.852
Du har fuldstændig ret, men det er svært at flytte det skifte..
Industrisporet kan nok ikke rigtig flyttes på den etage. Men eventuelt sløjfes forneden og så er der plads til et spor mere øverst.
Men så ligger strækningen bagerst endnu mere i et hul...
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Lars Skjærlund
Rødovre
Webmaster
Indlæg: 4.107
Min barndoms første bane var desværre ikke min egen - men tilhørte min bedste ven Balje: Det var en klap-op bane i kælderen, og den var noget så eksotisk som en 2-skinne bane først og fremmest baseret på Fleischmann. Det var lidt sært, når resten af verdenen nu kørte Märklin, men den var sjov at lege med.
Banen havde et fint bjerg, som der naturligvis ikke var plads til, når den skulle klappes op ad væggen - så bjerget var lavet i papmaché og kunne tages af, før man klappede banen op. Det fungerede mægtig godt, og vi havde mange skønne timers leg.
Kunne man ikke gøre det her? Personligt vil jeg tro, at stiksporet ind i minen, der ender blindt, er mindst lige så farligt - har man lidt for meget fart på, kan der hurtigt afspore en tipvogn eller to, og det bliver lige så svært at komme til som kurveskiftet nedenunder.
Men hvis bjerget kan løftes af, bliver det lige pludseligt en helt anden snak?
MVH
Lars
PerOlsen
Indlæg: 2.070
Det bliver helt klart et bjerg, der kan fjernes mere eller mindre.
Og det bagerste industrispor tror jeg bliver for svært at komme til, så muligvis placerer jeg remisen der - og laver den i øverste niveau.
Men for hulen, hvor er det godt at få et så kompetent pust inspiration.
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
Litra P
Indlæg: 1.852
Ja du skal ind i minen og ud igen - og i den anden ende er der ingen vendesløjfe, men dog et fornuftigt udtræksspor (strækningssporet er synligt .). Et ekstra niveau bliver nok alt i alt for krøllet og du har over og under hinanden i tre lag....
Altså skal der bare rangeres en del...
Men tænk bare videre - det er med garanti ikke de 100% man kan hente...
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Litra P
Indlæg: 1.852
God idé - remisen op på det øverste niveau og fabrikken nederst...købt .
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Kurveskiftet kunne ligge helt fremme ved siden af remisen og derfra 2 spor ind i bjerget.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Fabrikken skal da op til øverste rampe, som jo skal over til det "ekstra" spor ved minen.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
PerOlsen
Indlæg: 2.070

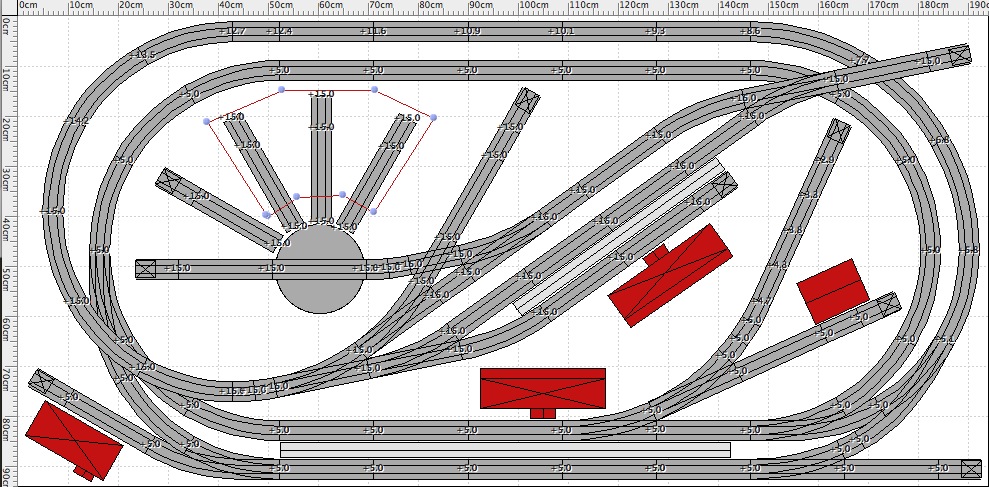

Så har jeg leget lidt med Lars' layout.
Min program kan desværre ikke lave ligeså flotte 3D-modeller som WinTrack.
I stedet for en 2-spors remise, tænker jeg at jeg på et tidspunkt kunne bygge en lille håndbetjent drejeskive og en lille 3-spors rundremise. Det skulle scratchbygges, da vinklerne er så skarpe - men det er jo Sodor.
I stedet for at lave minen i øverste lag, kunne det ene stikspor foran i nederste lag gå ind i bjerget.
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
tybalt
It-projektleder
Holbæk
Indlæg: 999
Hej Lars
Først og fremmest vil jeg være ganske enig i at det sikkert er helt i orden for en 5-årig at bakke - faktisk vil den ene retning være lige så naturlig som den anden.
Men at påstå at jeg ikke kender Lokomotivet Thomas
Det må da vist være dig der sidder og sover foran tv-et
Så næste gang du ser det, så læg mærke til at der faktisk kun bakkes ved rangering. Hvis et lokomotiv er kommet ind på (enkeltsporet) strækning og skal den anden vej så er der 2 muligheder: Enten er lokomotivet vendt på sporet og skubber vognene (men altså stadig fremad) eller også er det på magisk vis kommet hen i den anden ende af stammen og er vendt rigtigt.
Man ser det aldrig men jeg gætter på en god del "håndrangering"
Med venlig hilsen
Henk
http://www.privatbanen.dk/
- H0, 2-skinne -
Lars Skjærlund
Rødovre
Webmaster
Indlæg: 4.107
Da' Henk.
Så skidt da. Min søn er efterhånden blevet for gammel, men vi har vist alle de film, der overhovedet er udsendt på dansk - og selvom han er 10 år, kan der godt smutte en film eller to på stadigvæk, når man er træt en søndag eftermiddag og der ikke er nogen, der opdager det...
MVH
Lars
Litra P
Indlæg: 1.852
Hmmm....
Kurvesporskiftet er nu flyttet ud af tunellen. Der er en indgang til minen nederst (nødvendig?). Stationen øverst ender stadig i en tunnel - men meget kort - illuderer at strækningen fortsætter.
Hvis man bruger Fleischmanns hånddrevne 16,5 cm drejeskive og placerer maskindepotet øverst får man altså en noget massiv sag - og "paradestrækningen" bag til - altså kredsen - ligger nu temmlig langt nede i et hul...
Til gengæld bliver der plads til fabrikken nedenfor...
Jeres mening?
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Lars Skjærlund
Rødovre
Webmaster
Indlæg: 4.107
Klart bedre - nu kan lokomotiverne stå ved drejeskiven og snakke om dagens udfordringer - og paradestrækning? Hvad betyder det, når man er fem?
Men du mangler stadig rullestenen!
MVH
Lars
PerOlsen
Indlæg: 2.070
Det er virkeligt givende ping-pong-arbejde.
Kan du lægge sporplanen op også?
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
Litra P
Indlæg: 1.852
Hej Per,
Joda . Sporskiftet, der blev flyttet ud af tunellen, kan med fordel placeres lige netop der, hvor det er placeret. Så kan to tog krydse hinanden på den nederste station og stadig kun køre på ringbanen.
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Litra P
Indlæg: 1.852
UHA! Det ser godt nok farligt og truende ud .
http://www.youtube.com/watch?v=Q1BXg8M_a-Y&feature=player_embedded#at=74
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
PerOlsen
Indlæg: 2.070
Ved du hvilket produktnummer den der drejeskive har? Og om den findes til 3-skinnedrift?
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
Litra P
Indlæg: 1.852
Den har kat. nr. 6050 ifølge WinTrack. Priserne varierer meget alt efter hvor man kigger. "Normalprisen" ligger omkring 55-60 EUR plus forsendelse. Og nej - den findes ikke i 3L Så der må man selv bygge om.
Men ellers kan du kigge videre her. Her er alt hvad hjertet kan begære...også i 3L.
http://www.hapo-bahn.de/
Der er priserne også lidt anderledes, men flotte er de...
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Lars Skjærlund
Rødovre
Webmaster
Indlæg: 4.107
Nemlig - så mangler vi kun Tommy Kenters hysteriske stemme på lydsiden.
MVH
Lars
PerOlsen
Indlæg: 2.070
Og her er den perfekte "Boulder". Passer fint i størrelsen og er ikke tung nok til at skade:
http://www.bricklink.com/search.asp?itemID=2171&colorID=10
Det bliver sjovt at bygge.
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
Litra P
Indlæg: 1.852
Hej,
Her er så en korrigeret version af planen. Jeg kiggede meget længe på den klods af en remise på anlæggets højeste punkt - og flyttede den så ned til den nederste station. Her blev der også plads til et spor til hjælpetoget med kran, der skal i brug når rullestenen har været en tur ned af anlægget . Og et spor til påfyldning af kul blev heller ikke glemt i farten.
Stationen øverst har også fået et lille stikspor mere, hvor der kan holde et lille damplokomotiv i venteposition, samt to stikspor, med plads til den lokale industri og en rampe med kran.
Den venstre side af anlægget bliver nu præget af en rivende flod og en viadukt...
Venlig hilsen Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
JD
Indlæg: 712
3D foto... please
Jens
DC bane i dansk epoke III
HNE3003
sælger
Indlæg: 448
ja og det skal være NUUUUUUU...
Litra P, du er sgu for sej, det ser skide godt ud.
kan du ikke lige gå ind under Layout og ind på "ny bane" og se hva du kan finde på der? jeg er ret sikker på du kan finde noget vi kan bruge?
WWW.ets.acnshop.eu
DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....
Intellibox Games on Track
Litra P
Indlæg: 1.852
Og her er der så et par billeder i 3D...
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
hxmiesa
Software Engineer
Bilbao Spain
Indlæg: 994
Mesterligt, Lars!
Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!
PerOlsen
Indlæg: 2.070
Fantastisk!
Jeg havde selv tænkt, at en flod og broer ville være lækkert at have med, så det her er jo lige i øjet. Jeg kan jo evt. lave den ene lave bro, så den kan "skylles" væk.
Og den store rullesten ... der må jeg lavet klippen, så stenen havner på sporene og begynder at rulle nedad.
Det ender med, at jeg hellere vil lege med sønnikes jernbane end min egen.
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
PerOlsen
Indlæg: 2.070
Er der nogle af jer, der kan anbefale plade- og spantetykkelser til Sodor?
Jeg skal have indkøbt materialer og tænker at det bedste vil være at bygge en god solid ramme, som visse steder kan tage noget vægt, så man kan læne sig ind over og støtte med en hånd.
Mvh. Per
Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.
Udvikler af http://www.jernbanebasen.dk
kylle
altmuligt
Dianalund
Indlæg: 496
Hej Per
lidt på samme måde som vores moduler er opbygget , stabile og vejer ikke så meget ,
får du tid tilovers til modulkørsel
Christian
http://3modul.dk/
martindahl
IT
Stenlille
Indlæg: 2.498
Hej Per
Jeg har lavet en kombi - plade / modul bane til min knægt
Den er bygget af et lægtestativ og ramme og ovenpå denne ligger der en 16 mm plade som jeg havde i forvejen. Jeg ville nok nøjes med en 12 mm plade hvis jeg skunne købe en til formålet.
Knægten kan uden at noget braser sammen fint kravle rund på pladen uden at der sker noget ved det.
Martin
Martin
https://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
https://www.hyldegaarden.dk
https://www.vsvt.dk
Litra P
Indlæg: 1.852
Du skal i øvrigt være opmærksom på at den nederste ringbane ligger i niveau +2cm (floden er niveau ...
Forskellen kan du selvfølgelig også gøre større - hvis du vil skabe en rigtig en rigtig Canyon...
