FJERNSTYRING AF ESU ECOS 2 MED VNC-SERVER / VNC KLIENT SOFTWARE / JAVA :

Demonstration af Fjernstyring af ESU ECOS 2 via den i ECoS 2 indbyggede VNC-Server, samt JAVA og VNC-Klient Software til din Laptop / PC.

HVAD ER VNC :

VNC står for Virtuel Network Computing og er simpelt forklaret et Program til fjernstyring af en anden PC (i dette tilfælde ESU ECOS 2) via en Grafisk Brugerflade.

VNC-forbindelsen kører over TCP/IP-Protokollen

VNC-forbindelser kan etableres over dit Lokale Netværk (LAN) og via Internettet (WAN)

VNC giver Brugerne mulighed for at "dele" din ESU ECOS 2 Brugerflade på en fjerncomputer .

VNC består af en Server-del, som kører på den Enhed du ønsker at fjernstyre ( i dette tilfælde indbygget i ESU ECOS 2 ) samt en Klient-del, som kører på den

PC / Laptop, som Du sidder foran og ønsker at betjene din ESU ECOS med.

VNC Klient software er tilgængelig til Windows / Mac / Linux og mange andre Operativ-systemer.

VCN KLIENT SOFTWARE ( Plugin til Download / Installation i din Browser ) :

Google Chrome :  VNC-Viewer for Google Chrome

JAVA-INSTALLATIONEN :

For at kunne anvende VNC-forbindelse imellem din ESU ECOS 2 og din PC, "kan" en JAVA-INSTALLATION installeres på din PC/Laptop, som anvist på ESU's hjemmeside.

En JAVA-Installation er dog IKKE strengt nødvendig og bør kun installeres af Brugeren, såfremt Brugeren er "INDFORSTÅET" med at anvende

JAVA-Applikationer via sin PC til Visning af ECOS 2 Brugerfladen i en Webbrowser.

Hvis ikke din PC / Laptop har JAVA-Software installeret kan den seneste Version altid findes på denne Web-Adresse : https://www.java.com/en/download/

hvis du måtte ønske at installere denne.

Her kan du Downloade / Teste om din JAVA-Installation er opdateret til den sidste nye Version. Check at din JAVA-Installation er forløbet korrekt uden fejl.

Hvis du har Installeret JAVA-Installationen på din PC/Laptop, kan du åbne en Browser ( .feks Google Chrome ) og indtaste den IP-Adresse som du har tildelt din

ESU ECOS Digitalcentral.

Bemærk at der i forbindelse med JAVA-Installation og visningen af ECOS Brugerfladen i din foretrukne Webbrowser skal laves nogle ændring i dine Sikkerheds-

indstillinger til din JAVA-Installation, en såkaldt Sikkerheds-undtagelse.

Tryk på Windows Start-knappen og indtast i Søgefeltet : Configure Java - Start Programmet op ved at trykke på ENTER-tasten.

Herefter åbner følgende Vindue op på din PC :

Tryk på Security-fanen, der åbner næste Vindue :

Indstil alt som vist på dette billede og tryk på knappen EDIT SITE LIST .

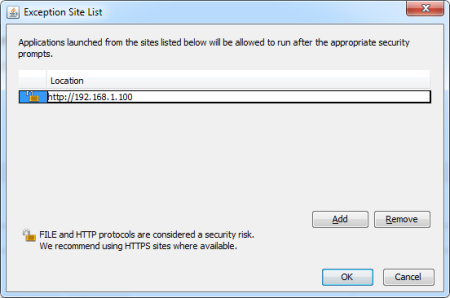

Tryk på ADD-knappen og Indtast den IP-Adresse som din ESU ECOS 2 anvender.

Tryk på OK.

Tryk på OK igen.

Herefter er der for din JAVA-Installation lavet en Sikkerheds-undtagelse for den valgte IP-Adresse som er indsat og som anvendes af din ESU ECOS 2.

Efter at din ESU ECOS 2 Digitalcentral har åbnet Webserveren ( PC-Interfacet ) i Browseren, kan du nu under Menu'en i Venstre side klikke på Menupunktet

"DISPLAY IM BROWSER ANZEIGEN" og hermed få vist din ESU ECOS 2 Brugerflade på din PC / Laptop.

Denne visning i Browser-vinduet har dog en "ulempe" idet at at selve ECOS 2- Brugerfladen som vises i Browser-vinduet IKKE er "skalerbart" med tab af grafisk

visning til følge.

VCN KLIENT SOFTWARE ( Til Download og Installation på din PC / Laptop ) :

RealVNC

TightVNC

UltraVNC

( De herover nævnte Software-Produkter kan Installeres på en Windows / Linux samt andre Styre-Systemer og er kun et udplug af tilgængelige VNC-Klienter ).

Det er bedst at anvende en VNC Klient Software til PC / Laptop, hvor ved at ECOS 2 Brugerfladen "skaleres" korrekt i størrelsen uden tab på den Grafiske Visning.

De fleste VNC-Klient Software produkter har denne mulighed indbygget i Softwaren.

ESU ECOS 2 & VNC-SERVEREN :

I ESU ECOS 2 er der fra og med Firmware-Version 4.0.0 indbygget en VNC-Server ( indbygget som en JAVA-Applikation) , hvormed man kan etablere Forbindelse

imellem ESU ECOS 2 og en PC / Laptop, hvor PC / Laptop'en  således styrer Brugerfladen på Din ESU ECOS 2 via Fjernkontrol.

Kommunkationen i mellem VNC Server-delen ( installeret som en JAVA-Applikation i ESU ECOS 2) og VNC Klient-delen ( Installeret som almindelig Software på

din PC / Laptop ) kører på Port 5900 via TCP/IP-Protokollen.

( Det kræves ikke at den Installerede VNC Klient-del på din PC / Laptop skal være en JAVA-Applikation, men kan være 1 af de 3 ovennævnte

  Programmer nævnt under VNC Klient Softwaren længere oppe på den side eller en anden VNC Klient Software efter Brugerens eget ønske ).

ESU ECOS 2 og IP-ADRESSE  TILDELING :

IP-Adressen på din ESU ECOS kan enten være blevet tildelt "automatisk" via DHCP-funktionen på din Router eller den kan være angivet "manuelt" af dig.

I dette tilfælde opsættes ESU ECOS til at anvende en "manuel" tildelt IP-Adresse ( anvend f.eks : 192.168.1.100, da den er nem at huske ).

Den "manuelle" IP-Adresse på ESU ECOS sættes som vist herunder på billedet herunder :

Indtast IP-Adresse for din ESU ECOS ( i dette eksempel er anvendt IP-Adressen : 192.168.1.100 , da den er nem at huske).

Fjern "Fluebenet" ved DHCP-Server

Tryk på den "Grønne Flueben" for at anvende Opsætningen. Genstart eventuelt din ECOS for at sikre at der er forbindelse til Din Router

( Din ECOS 2 er nu opsat til at anvende en Manuel IP-Adresse )

NOTER  -  I FORBINDELSE MED ROUTER-OPSÆTNING :

 ( Følges denne Opsætnings-metode vil Routeren "altid" tildele den samme IP-Adresse til Din ESU ECOS 2, når den er tilsluttet til Dit Netværk ).

                                            ( Denne Wiki-side er i øjeblikket under Opbygning - Mere Information tilkommer senere .... )
