Litra ME

Indlæg: 372

PB

Vendesløjfemoduler

Hej ved godt jeg har spurgt før men hvor skal jeg isolerer fra for at skidtet ikke kortslutter? Der må gerne tegnes på skitsen .

Claus

Vestkystbanen princip

__________________



Like 0 kan lide
Top


jimmyoldtimer

Indlæg: 1.418

PB

"Litra ME" skrev:
Hej ved godt jeg har spurgt før men hvor skal jeg isolerer fra for at skidtet ikke kortslutter? Der må gerne tegnes på skitsen .Claus

du skal isolere begge vende sløjfer, så midter stykkerne ,de lige strækninger har deres egen strøm!

http://www.jimmyoldtimerstogside.dk/25246584?i=39529479

__________________

Jimmy

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

Jeg synes ikke Claus skriver om anlægget skal være med analog eller digital drift. Med digital drift er der flere muligheder som kan fungere, en måde er den Jimmy beskriver. Det går bare ikke med analog drift.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


Litra ME

Indlæg: 372

PB

Hej igen

Det er digital og sådan som jeg læser det i Roco's vejledning skal det være som på skitsen her, jeg kan dog ikke se mig helt ud af om der sker en kortslutning når jer kører et tog gennem en transversal.

Vh Claus

Vestkystbanen princip

__________________



Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"Litra ME" skrev:
Det er digital og sådan som jeg læser det i Roco's vejledning skal det være som på skitsen her, jeg kan dog ikke se mig helt ud af om der sker en kortslutning når jer kører et tog gennem en transversal.

Ved digital drift ville jeg isolere som Jimmy anførte. De to sløjfer skal så forsynes gennem vendesløjfemoduler. Der er ikke i modstrid med Rocos anbefaling.

Der sker ikke kortslutning i transversalerne hvis hjertestykkerne enten er helt isolerede, eller er strømforsynet gennem kontakter på sporskiftedrevene. Begge de to spor skal være forsynet med samme polaritet.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


jimmyoldtimer

Indlæg: 1.418

PB

"Litra ME" skrev:
Hej igen Det er digital og sådan som jeg læser det i Roco's vejledning skal det være som på skitsen her, jeg kan dog ikke se mig helt ud af om der sker en kortslutning når jer kører et tog gennem en transversal.Vh Claus

sådan som du har vist her ,er der ingen kortslutning,Vendesløjfe modulet vil styre det,du kan se mere inde på min hjemmeside jeg bruger selv Lenz Vendesløjfe relæer

http://www.jimmyoldtimerstogside.dk/25246584

__________________

Jimmy

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Litra ME" skrev:
Det er digital og sådan som jeg læser det i Roco's vejledning skal det være som på skitsen her, jeg kan dog ikke se mig helt ud af om der sker en kortslutning når jer kører et tog gennem en transversal.

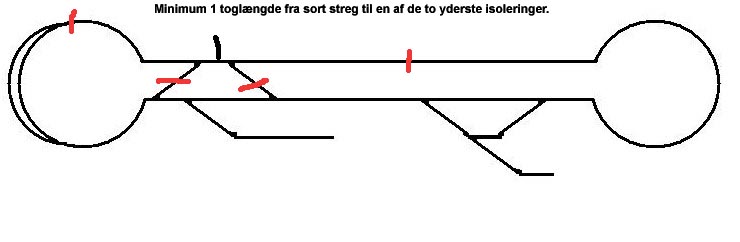

Du gør som på vedhæftede.

Fra transversal til isoleringer på øverste del, skal der være minimum 1 toglængde og du skal sikre at der aldrig er 2 tog på vej over en skæring samtidig.

Klaus

kødben

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


jimmyoldtimer

Indlæg: 1.418

PB

"moppe" skrev:
"Litra ME" skrev:
Det er digital og sådan som jeg læser det i Roco's vejledning skal det være som på skitsen her, jeg kan dog ikke se mig helt ud af om der sker en kortslutning når jer kører et tog gennem en transversal.
Du gør som på vedhæftede.Fra transversal til isoleringer på øverste del, skal der være minimum 1 toglængde og du skal sikre at der aldrig er 2 tog på vej over en skæring samtidig.Klaus

Ja det må være ved brug af 1 stk Vendesløjfe relæ dit forslag ,nu ved vi heller ikke hvor stor hans bane er,derfor ville jeg isolere i begge ender med hver sit sløjfe relæ

så ville der ikke være problemer i midter partiet hvor skiftesporene er.

Hilsen

Jimmy

__________________

Jimmy

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"jimmyoldtimer" skrev:
Ja det må være ved brug af 1 stk Vendesløjfe relæ dit forslag ,nu ved vi heller ikke hvor stor hans bane er,derfor ville jeg isolere i begge ender med hver sit sløjfe relæså ville der ikke være problemer i midter partiet hvor skiftesporene er.

Nej, men i venster side kan du sagtens have udkørsel og indkørsel på samme tid, da der er 2 spor i rundingen.

Så den løsning duer ikke.......

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


jimmyoldtimer

Indlæg: 1.418

PB

"moppe" skrev:
"jimmyoldtimer" skrev:
Ja det må være ved brug af 1 stk Vendesløjfe relæ dit forslag ,nu ved vi heller ikke hvor stor hans bane er,derfor ville jeg isolere i begge ender med hver sit sløjfe relæså ville der ikke være problemer i midter partiet hvor skiftesporene er.
Nej, men i venster side kan du sagtens have udkørsel og indkørsel på samme tid, da der er 2 spor i rundingen.Så den løsning duer ikke.......Klaus

Du har ret det overså jeg Klaus :oops: det er klart at det kan give problemer hvis der er afsæt i begge retninger til venstre Wink Sorry!

Men gad vide hvor stor en bane han har??

__________________

Jimmy

Like 0 kan lide
Top


Litra ME

Indlæg: 372

PB

Det vil sige at jeg i praksis skal gøre som Klaus anviser sådan her ? men hvis jeg gør som jimmy anbefaler vil jeg så slippe for risikoen for at to tog laver kortslutning samtidig ?

Claus

Vestkystbanen vendesløjfestrøm

__________________



Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

[quote="moppe"]Nej, men i venster side kan du sagtens have udkørsel og indkørsel på samme tid, da der er 2 spor i rundingen.(/quote]

Det er sandt, det overså jeg også. Det betyder også en del hvor lange de enkelte sporstykker er.

Sjov måde at tegne det på, forøvrigt.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Litra ME" skrev:

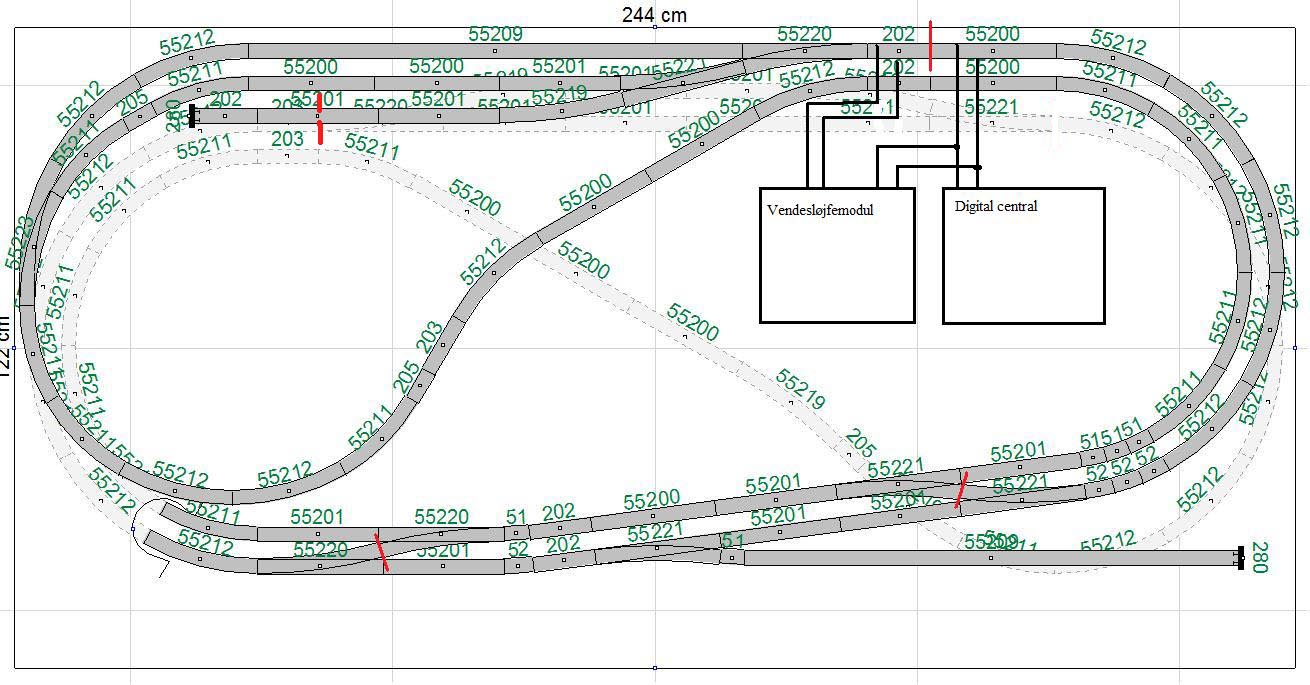

Det vil sige at jeg i praksis skal gøre som Klaus anviser sådan her ?

Tæt på. "Undergrundsskæringen" skal lidt til venstre, før de 2 opstillingsspor.

Klaus

kødben2

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


jimmyoldtimer

Indlæg: 1.418

PB

"Litra ME" skrev:
Det vil sige at jeg i praksis skal gøre som Klaus anviser sådan her ? men hvis jeg gør som jimmy anbefaler vil jeg så slippe for risikoen for at to tog laver kortslutning samtidig ?Claus

da du bruger 1relæ skal du bruge Klauses forslag,for har du to tog til at holde i sløjfen til venstre i knogleformen vil der blive problemer hvis de kører ud samtidig eller ind! Wink

__________________

Jimmy

Like 0 kan lide
Top


Litra ME

Indlæg: 372

PB

Cool Laughing out loud tak for hjælpen, jeg tror rent faktisk jeg kan se logikken i det nu...Smart

Claus
